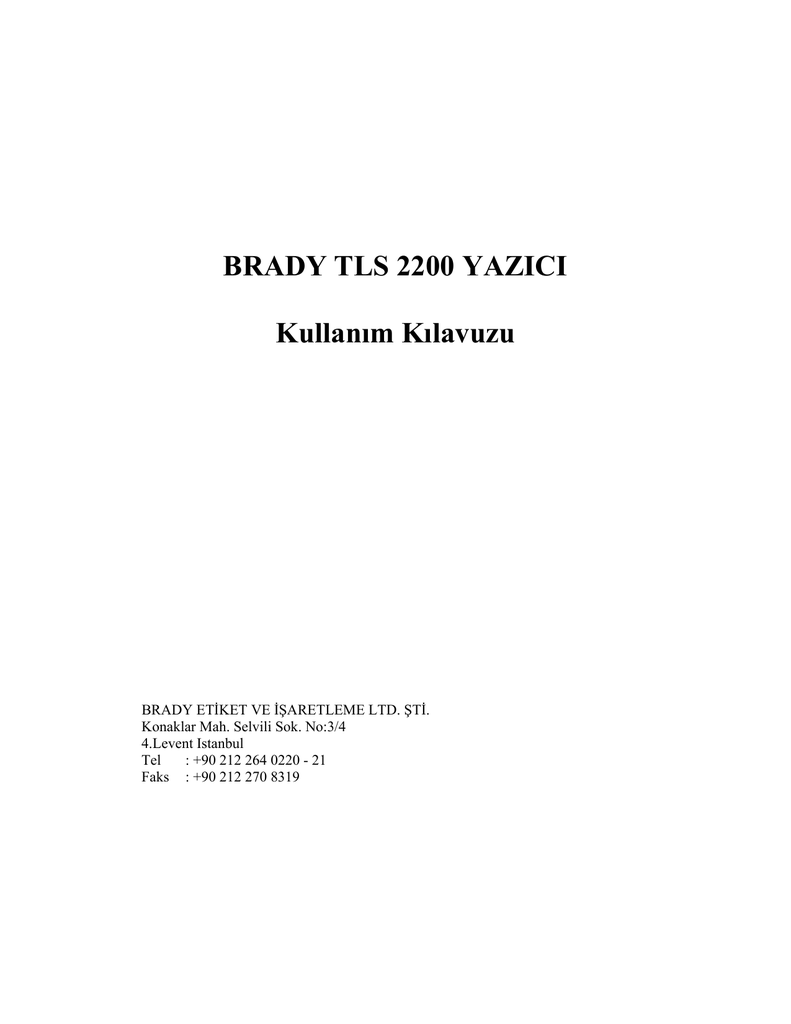

BRADY TLS 2200 YAZICI
Kullanım Kılavuzu
BRADY ETİKET VE İŞARETLEME LTD. ŞTİ.
Konaklar Mah. Selvili Sok. No:3/4
4.Levent Istanbul
Tel
: +90 212 264 0220 - 21
Faks : +90 212 270 8319
Telif Hakları
Bu el kitabının bütün telif hakları saklıdır. Bu el kitabının hiçbir parçası BRADY Worldwide
Inc. firmasının ön izni olmaksınız hiçbir biçimde kopyalanamaz ya da çoğaltılamaz.
Bu dokümanın hazırlanmasında her türlü önlem önceden düşünülmüş olmakla birlikte,
BRADY firması, ihmal, kaza ya da herhangi bir diğer sebepten ötürü meydana gelebilecek
hata, kayıtsızlık ya da ifadelerden kaynaklı hiçbir parça kaybı ya da hasarından dolayı
sorumluluk üstlenmeyecektir. BRANDY firması, ayrıca bu metin içerisinde tanımlanmış olan
ürün ya da sistemin uygulanması ya da kullanılmasından ile ilgili hiçbir sorumluluk
üstlenmeyeceği gibi bu dokümanın kullanılması ile ilgili olarak meydana gelebilecek hiçbir
arızi ya da müteselsil zarardan ötürü de sorumluluk üstlenmez.
Bu cihaz bir Sınıf A türü cihazdır. Bu cihaz ev içi ortamlarda radyo parazitlenmelerine yol
açabilecek olup bu gibi durumlarda kullanıcının yeterli düzeyde önlem alması
gerekebilecektir.
Ticari Markalar
BRADY Worldwide, Inc. firmasının ticari markaları TLS2200 TM ve Etiket – Damgası/WIN TM’dir.
Microsoft ve Windows, Microsoft şirketinin tescilli ticari markalarıdır.
BRADY firması, ürün ve sistemlerin güvenilirliğini artırmak ya da işlevini ya da tasarımını
geliştirmek amacıyla önceden duyuruda bulunmaksızın bunların herhangi biri üzerinde
değişiklik yapma hakkını saklı tutar.
© 2000 Worldwide, Inc. Her hakkı mahfuzdur.
Revizyon C, Mart 2000 basımı.
Yazılım Versiyonu 3.
BRADY FİRMASI İMALATÇI GARANTİSİ
Brady firması olarak, ürünlerimizin alıcıları tarafından kullanım sahalarında önceden test
edilmeleri ve bu ürünlerin, onları satın alırken amaçlamış oldukları kullanım amacına ne
derece uygun olup olmağını görmeleri anlayışı ile satış yapmaktayız. BRADY firması,
ürünlerinin işçilik ve malzeme açısından hiçbir kusur taşımadığı konusunda alıcıya garanti
vermekte olup bu garantiye göre BRADY firmasının sorumluğu, ürünün BRADY tarafından
satıldığı anda kusurlu olduğunun firma yetkililerinin ikna olacağı bir biçimde gösterilmesi
durumunda kusurlu ürünün yenisi ile değiştirilmesi , kullanılmaya başlamasını takiben 2 yıl
boyunca oluşacak arızalarda bedelsiz tamirini içerir. Yazıcının Brady Istanbul adresine sevki
ve geri yollanması ile oluşan kargo bedeli kullanıcıya aittir.
Pil ve yazıcı kafası 6 ay garantilidir.
TLS2200 TM Isıl Aktarımlı Yazıcı Kullanım Kılavuzu
2
İçindekiler
Giriş ........................................................................................................................................... 5
TLS2200 TM Isıl Etiketleme Sisteminin Ambalajının Açılması ............................................. 5
Ürün Ambalajınızın Muhafaza Edilmesi................................................................................ 5
TLS2200 TM Isıl Etiketleme Sistemi Teknik Özellikleri ........................................................ 6
Fiziksel ve Çevresel Karakteristikler ..................................................................................... 6
Ürün Onay Belgeleri .............................................................................................................. 6
Yazılım Versiyon Numaranızı Nasıl Öğreneceksiniz ............................................................ 7
Hızlı Başlangıç Kılavuzu.......................................................................................................... 8
İzlenecek Adımların Özeti ..................................................................................................... 8
Ekran ve Menülerle Çalışma................................................................................................. 16
Metin Editörü Ekranı............................................................................................................ 16
Başlangıç Menüsü ................................................................................................................ 16
Başlangıç Menüsü Seçenekleri............................................................................................. 17
Başlangıç Menüsü Ağacı...................................................................................................... 20
Lejand Oluşturma .................................................................................................................. 21
Lejand İçeriğinin Oluşturulmasında <Enter> Tuşunun Kullanılması .................................. 21
Varsayılan Yazı Karakteri Büyüklüğü ................................................................................. 21
Yazı Karakteri Büyüklüğünün Değiştirilmesi...................................................................... 22
TLS2200 TM YAZICI YAZI KARAKTERLERİ ................................................................. 22
Lejandın Silinmesi................................................................................................................ 24
Lejandların Kaydedilmesi ve Geri Çağrılması..................................................................... 24
Fonksiyon Tuşları................................................................................................................. 25
Etiketlerinizin Çıktısını Alma ............................................................................................... 26
Yanık Isısının Ayarlanması.................................................................................................. 26
Soyma Zamanının Ayarlanması ........................................................................................... 26
Büyük Etiketlerin Basılması................................................................................................. 26
Markör Silindirlerinin ve Şeritlerin Yeniden Yüklenmesi................................................... 27
İleri Özellikler......................................................................................................................... 28
Serileştirilmiş Etiketler......................................................................................................... 28
Lejand Listeleri .................................................................................................................... 30
Sürekli Yazdırma - Terminal Bloğu Etiketleri.................................................................... 36
Sürekli Yazdırma – Kalın Puntolu Manşet Başlıkları .......................................................... 37
Varsayılan Yazı Karakteri Büyüklüğü ................................................................................. 37
Sabit Uzunluktaki Manşet Başlıkları.................................................................................... 38
Barkodu Etiketleri ................................................................................................................ 38
Eğitici Kılavuz ........................................................................................................................ 41
T1: Tek Satırlı Lejand Oluşturma, Bileşen Markörü ........................................................... 41
T2: Birden Çok Yazı Karakteri Kullanarak Etiket Bileşeni Oluşturma............................... 42
T3: Kablo Markörü Oluşturma............................................................................................. 43
T4: Serileştirilmiş Kablo Markörleri Oluşturma .................................................................. 44
T5: Döner Metinle Etiketlerin Oluşturulması, Çoklu Suret Çıkarma .................................. 45
T6: Barkodu Etiketi Oluşturma ............................................................................................ 46
T7: Serileştirilmiş Barkodu Etiketlerinin Oluşturulması ..................................................... 47
T8: Terminal Bloğu Etiketi Oluşturma ................................................................................ 48
T9: Bağlantı Panosu Etiketlerinin Oluşturulması................................................................. 50
T10: Sürekli Etiket Oluşturma ............................................................................................. 51
3
T11: Sabit Uzunluktaki Kalın Puntolu Manşet Başlıklarının Oluşturulması....................... 52
T12: Lejand Listesi Oluşturma, Bileşen Markörler ............................................................. 53
T13: Farklı Büyüklükteki Yazı Karakteriyle ve Rotasyonlarla Lejand Listesi Oluşturma.. 54
T14: Lejand Listesi Oluşturma, Kablo Markörleri, Çoklu Kopya Çıkarma ........................ 56
T15: Lejand Listesi Oluşturma ve Geri Çağırma, Barkodu Etiketleri ................................. 58
T16: Lejand Listesi Oluşturma, Legandların Geri Çağrılması ve Düzenlenmesi ................ 60
T17: Lejand Listesi Oluşturma, Kalın Puntolu Manşet Başlıkları ....................................... 62
Bakım....................................................................................................................................... 63
Sürücü Silindirin ve Bıçağın Temizlenmesi......................................................................... 63
Yazıcı Başlığının Temizlenmesi .......................................................................................... 63
Donatı Parça Listesi ............................................................................................................. 63
Ek 1: Arıza Giderimi ve Hata İletileri Kılavuzu ................................................................. 64
Arıza Giderme Kılavuzu ...................................................................................................... 64
Hata İletileri.......................................................................................................................... 65
Ek 2: Terimler Sözlüğü.......................................................................................................... 69
Ek 3: LabelMark/Win TM’den Doğrudan Çıktı Alma ...................................................... 70
4
Giriş
Boyutları küçük ve performansı büyük! Isıl aktarım teknolojisinin icadından bu yana daha
büyük olanın her zaman daha iyi olduğu düşüncesi değişmeden kalmıştır. Ne var ki, bu
şimdiye değin geçen zamanlar için geçerlidir. Şimdi, BRADY tarafından TLS2200 TM Isıl
Etiketleme Sistemi adında yeni bir sistem piyasaya sürülmüştür. Elle taşınabilen bu ısıl
aktarımlı yazıcı, BRADY kalite performansına sahip yazıcı türlerinin lideri
konumundadır. Sadece 1.32 kg (2.75 libre) ağırlığında olan bu ısıl aktarımlı barkod /
etiket yazıcısı tek elinizle taşıyabileceğiniz tek yazıcıdır.
Daha önce TLS2200 yazıcısı ile aynı özelliklere sahip bir yazıcıya mümkün değildir.
Basmak istediğiniz etiketleri seçmek ve bunları yazıcıya girmek çok kolay ve pratiktir.
TLS2200 yazıcısı kullanım kolaylığına önem vermektedir. Cihazın yenilikçi bir
yaklaşımla tasarımlanmış olan akıllı – hücre teknolojisi sayesinde, TLS2200 kullanmakta
olduğunuz etiketi tanıyabilmekte ve kendisini otomatik olarak ayarlayarak size başlatma
işleminde büyük ölçüde zaman kazandırmaktadır. Sizin de göreceğiniz gibi, TLS2200
yazıcısı sadece taşınabilir oluşu ve hızlı ve basit kullanımı için değil aynı zamanda eşsiz
bir biçimde akıllı oluşuyla da birinci sınıf bir ısıl aktarım yazıcısı olarak el üstünde
tutulmaktadır. Bu cihazı, sizin de son derece çok yönlü ve dayanıklı ve aynı zamanda da
birçok çeşitte etiket baskı işlemi için kullanılışlı bulacağınızdan eminiz.
TLS2200 TM Isıl Etiketleme Sisteminin Ambalajının Açılması
Yazıcınızı başlatmadan önce, ürün ambalajınızın içinde aşağıdaki parçaların da bulunup
bulunmadığını kontrol edin:
-
TLS2200 Isıl Etiketleme Sistemi
Koruyucu Taşıma Kılıfı
Pil Takımı
Pil Şarj Cihazı
Temizlik Kartı
Yazı Karakteri Büyüklüğü / Şerit Çapraz Referans Kılavuz Kartı
Hızlı Başlatma Referans Kartı
İletişim Kablosu
Kullanıcının El Kitabı
R6210 Şerit
Etiket Silindiri Örneği (PTL – 19 – 423)
Ürün Ambalajınızın Muhafaza Edilmesi
Yazıcınızı ve beraberindeki donatıları daha sonra başka bir yere taşımanız gerekebileceği
için TLS2200 yazıcısının ambalajını muhafaza etmenizde fayda vardır.
UYARI: TLS2200 yazcınızı bir yerden bir yere nakletmeden önce mutlaka öncelikle şarj
edilebilir pil takımını yazıcıdan çıkarın ve yazıcı başlığını montajından ayırın.
Yazıcınızla birlikte pil takımını da taşımanız gerekiyorsa pil takımını yazıcıdan sökün ve
nakliye işlemine başlamadan önce parçaları orijinal sevkıyat malzemesi içindeki yerlerine
koyun.
5
TLS2200 TM Isıl Etiketleme Sistemi Teknik Özellikleri
TLS2200 TM yazıcının teknik özellikleri aşağıdaki gibidir:
- Ağırlığı: 1.32 kg (2.75 libre)
- Isıl Aktarımlı Yazdırma Mekanizması 8 punto/mm (203 dpi)
- Hassas Yazım Kayıt İşlemi için Optik Kayıt Sistemi
- Elastometrik klavye
- 16 karaktere göre 2 – hatlı Sıvı Kristal Ekran
- Genel kullanıcı memnuniyetin göre tasarımlanmış yazı karakteri (Arial)
- 50.8 mm (2 inç) genişliğe kadar etiketler
- Baskı genişliği – 46 mm (1.81 inç)
- Baskı Uzunluğu – 1424 mm’nin (56 inç) üzerinde
- Altı Değişik Biçimde Genişlik Ayarı Yapılabilir Layner
- İki müteakip pil şarjı arasında 500 adet etiket baskı kapasitesi
- Altı Ay Garanti
Fiziksel ve Çevresel Karakteristikler
TLS2200 TM yazıcının teknik özellikleri aşağıdaki gibidir:
FİZİKSEL ÖZELLİKLER
Boyutlar
Ağrılık (pil takımı ile birlikte)
Metrik Birimler
305 x 95 x 114 mm
1.32 kg
U.S. Birimleri
12 x 3.75 x 4.5 inç
2.75 libre
ÇEVRESEL ÖZELLİKLER
Sıcaklık *
Bağıl Nem
İşletim
4° ila 40° C (40° ila 105° F)
%20 ila %95 (yoğuşumsuz)
Depo Koşulları
-18° ila 60° C (0° ila 140° F)
* TLS2200 yazıcısının doğrudan güneş ışığına maruz bırakılması tavsiye edilmez.
Ürün Onay Belgeleri
TLS2200 yazıcısı aşağıdaki ürün onay belgelerine sahip bulunmaktadır.
• FCC Sınıf A Onaylı
• UL/CUL listesine girmeye hak kazanmış pil şarj cihazı
6
Yazılım Versiyon Numaranızı Nasıl Öğreneceksiniz
TLS2200 TM yazıcısında bulunan yazılıma Brady Cihaz Yükleme programı vasıtasıyla
upgrade işlemi yapılabilmektedir. TLS2200 yazıcınızda şuanda yüklü bulunan
yazılımın versiyon numarasını tespit etmek için , birimi çalıştırdıktan sonra ekranda
belirecek olan verileri takip edin. Aşağıdaki karşılama ekranlarından birinin açıldığını
göreceksiniz:
*** TLS2200 ***
Please Wait
Bu mesaj 1.0 versiyonlu yazılımın kurulu olduğu
yazıcılarda görülecek olan karşılama iletisidir.
TLS2200 V2.0
Please Wait
TLS2200 V3.0
Please Wait
7
Hızlı Başlangıç Kılavuzu
Bu kısım size etiketlerin nasıl oluşturulduğu konusunda rehberlik etmek amacını
taşımaktadır. Aşağıdaki adımların her biri ile burada sayılmamış olan diğer
fonksiyonlarla ilgili olarak detaylı bilgi edinmek için bu el kitabının geri kalan
bölümlerini okuyun.
Not: Bu el kitabını okumadan önce Ek 2: Terimler Sözlüğünü okumanızı tavsiye
ederiz. Bu ekte veriliş olan açıklamalı terimler sözlüğü, size TLS2200 TM yazıcısının
ile ilgili olarak bu el kitabı içinde kullanılan özel teknik terimlerin ne anlama geldiği
konusunda aydınlatıcı olacaktır.
İzlenecek Adımların Özeti
Etiket oluşturmak için izlemeniz gereken adımlar aşağıda özet halinde verilmiştir. Bu
adımların her biri metnin devamındaki bölümlerde tam olarak açıklanmıştır.
Adım
1
2
3
4
5
6
7
8
9
10
Adımın Amacı
Pilin Şarj Edilmesi
Pilin Kurulumu
Pilin Çalıştırılması
Markör ve Şeritlerin Seçimi
Şerit Kartuşunun Takılması
Markör Silindirinin Çıkarılması
Markör Silindirinin Takılması
Metin Yazma
Metin Düzenleme
Etiket Basımı
Adım 1.
Sayfa
14
15
15
16
17
18
18
18
20
22
Pilin Şarj Edilmesi
Not: Tarafınıza teslim edilmiş olan pil takımı yüksüz bir durumda olduğu için yazıcıyı
sadece pille çalıştırmak istiyorsanız pili önc= eden en az beş saat süreyle şarj edin.
Pil takımını, pilin güç düğmesi açık ya da kapalı konumdayken şarj edebilirsiniz. Pilin
şarj cihazı devreye takılı olduğu süre boyunca pil şarj olmaya devam edecektir.
8
BRADY firması olarak, pil tümüyle şarj olduktan sonra şarj cihazını prizinden
çıkarmanızı ve yazıcıyı sadece pille çalıştırmanızı tavsiye ederiz.
Pil takımının tümüyle boşalmış olması durumunda, pil, yazıcıyı çalıştırmak için yeterli
seviyede güç üretemeyecektir.
UYARI Pil Takımının Elden Çıkarılması
NiCad pil takımı içerisinde zehirli bir madde olan kadmiyum bulunmaktadır.Pil takımı
zehirleyici unsurlar içeren tehlikeli bir atık madde olup ev ya da büro içi çöp
tenekelerine atılmamalıdır. Pil kullanım ömrünü doldurduktan sonra (bu bir ila üç yıl
kadar sürer) pili doğru bir biçimde nasıl elden çıkarabileceğiniz konusunda ya da geri
dönüşüm seçenekleri konusunda bilgi almak için yakınınızdaki yerel mercilere
başvurun.
Adım 2.
1.
2.
3.
4.
Pilin Kurulumu
Pilin güç düğmesini off (O) konumuna getirin..
Pil açma manivelasını kilit açık konuma kaydırın
(sola doğru)
Şekilde gösterildiği gibi pili içe doğru serbestçe hareket
ettirerek ileri doğru kaydırın.
Pil açma manivelasını kilit konumuna doğru kaydırın
(sağa doğru)
Adım 3. Pilin Çalıştırılması
Pil güç düğmesini açık açık (I) konumuna getirin.
9
Adım 4. Markör ve Şeritlerin Seçimi
Aşağıdaki şemadan işleminiz için uygun olan markör ve şeridi seçin:
MALZEME
KODU
B – 109
B – 321
B – 342
B – 351
B – 400
B – 412
B – 422
B – 423
B – 424
B – 426
B – 427
B – 428
B – 430
B – 435
B – 437
B – 439
B – 457
B – 459
B – 473
B – 477
B – 483
B – 499
B – 642
AÇIKLAMASI
R4310
Yafta
Polyolefin
Polyolefin
Vinil
Vinil Kumaş
Polipropilen
Polyester
Polyester
Kağıt
Polimid
Vinil
Polyester
Polyester
Polyester
Tedlar®
Vinil
Polimid
Polyester
Polyester
Polimid
Polyester
Naylon Kumaş
Tedlar®
ŞERİT SERİLERİ
R4410
R6010
* R6210
●
●
●
●
●
∆
● UL/CSA
● UL/CSA
● UL/CSA
● UL/CSA
●
●
●
● UL/CSA
●
∆
∆
●
● UL/CSA
● UL/CSA
● UL/CSA
● UL/CSA
●
●
● UL
● UL/CSA
● UL/CSA
● UL
● UL/CSA
● UL/CSA
●
∆
∆
∆
● UL
● UL/CSA
● UL/CSA
● UL
● UL/CSA
∆
∆
∆
∆
∆
Tedlar® Dupont’un tescilli ticari markalarından biridir.
Tuş:
Kodu
●
∆
UL
CSA
UL/CSA
*
Tanımı
İlgili malzeme ile birlikte kullanılması önerilen şerit.
İlgili malzeme ile birlikte kullanımı kabul edilebilir şerit.
Bu malzemenin ilgili şeritle kullanımı UL tarafından kabul edilmiştir.
Bu malzemenin ilgili şeritle kullanımı CSA tarafından onaylanmıştır.
Bu malzemenin ilgili şeritle kullanılması UL & CSA tarafından onaylanmıştır
Yazıcıda R6210 şeridi bulunmaktadır.
10
Adım 5. Şerit Kartuşunun Takılması
1.
2.
3.
4.
Kartuşu torbadan çıkarın. Şeride
dokunmamaya ve kırıştırmamaya dikkat edin.
Germe makarasının ucunu saat yönünün
tersinde döndürerek şeridin bütün boşluğunu alın
Şerit kartuşunu yazıcının içine doğru sıkıca
kaydırarak itin
(kilit kolu serbest konumda olmalıdır – aşağıya bakın)
Yazıcı başlığını kapatmak ve şerit kartuşunu yerine
kitlemek için kitleme manivelasını yazıcının arka tarafına
doğru bastırın.
11
Adım 6.
Markör Silindirinin Çıkarılması
1.
2.
3.
4.
5.
Adım 7.
Markör Silindirinin Takılması
1.
2.
3.
4.
5.
6.
7.
8.
9.
Adım 8.
Bıçak manivelası ile basılan etiketleri
keserek çıkarın.
Silindir kapısını açın.
Kitleme manivelasını serbest konuma
kaydırın.
Markörleri malzeme kılavuz slotlarının
dışına doğru arkalarından destekleyin.
Markör silindirinin çekerek yuvasından
çıkarın.
Kitleme manivelasını kilitli konuma getirin.
Güç düğmesini açık konuma getirin.
Silindir kapısını açın.
Kılavuz plakasını aşağıya doğru bastırtarak, istediğiniz markör genişliğine
uygun gelen girintisine oturacak biçimde kaydırın.
Etiketlerin makaranın üzerinden çıkmadığından emin olarak markör silindirini
sıkıca yuvasının içine doğru oturtun.
“ERROR No Label Present” iletisini silmek için <Enter> tuşuna basın.
Kılavuz slotları arasından markör silindirinin ön kenarını öne doğru ittirin.
<Feed> tuşuna basın (markör silindirini tutulu kalıncaya kadar sürekli itmeye
devam edin).
Silindir kapısını kapatın.
Metin Yazma
Metin yazacağınız zaman aşağıdaki kılavuz bilgileri uygulayın.
Metin Yazma
Alfabetik
harfler
Sayılar
İkincil Karakterler
Aksanlı Karakterler
Kılavuz Bilgiler
Uygun tuşlara basarak küçük harfleri (a – z) klavyeyle girin.
Kelimeler arasında boşluk bırakmak için <Space> tuşuna basın.
Büyük harfleri girmek için harfi yazdığınız anda <Shift> tuşunu
basılı tutun. Bir sıra içinde birden çok büyük harf yazmak için
<Func> + <Cap Lock> tuşlarına basarak caps lock özelliğini
aktive edin.
İstediğiniz tuşlara basarak sayıları (0 – 9) yazın.
Her tuşun sağ üst köşesinde sarı bir ikincil karakter
bulunmaktadır. Önce <Func> tuşuna basıp daha sonra da
istediğiniz ikincil karakter tuşuna basmak suretiyle bunlardan
birini yazabilirsiniz.
Bütün tuş kombinasyonlarında öncelikle ilk bastığınız tuşa
basmanız gereklidir. Daha sonra, bu tuşu basılı tutarak ikinci
tuşa basın.
Sesli harflerin üzerine bir aksan işareti koymak için önce harfin
işaretini ve sonra da harfin kendisini yazın (Not: Tilda (~) işareti
sadece A, a, ya da N, n harfleri ile birlikte kullanılacaktır.
12
LCD ekran üzerinde her biri 16 karakterden oluşmak üzere iki satır görüntülenmektedir. İlk
satırda, her zaman, yazı karakterini ve karakter konumunu bildiren durum çubuğu
görüntülenmektedir (aşağıya bakın).
Etiket Formatı
(C:Bileşen, W:Kablo)
Lejand Türü
(T:Metin, B:Barkodu)
Yatay Karakter Konumu
Satır No.
Yazı Karakteri Büyüklüğü
(1 – 19)
Klavyeden girilen karakterler imlecin bulunduğu yerde sıvı kristal ekran (LCD) üzerinde
görüntülenecektir. Yazılım üzerinde kurulu bulunan markör ve seçilen yazı karakterinin
büyüklüğüne bağlı olarak tek bir etiket üzerinde 23 kadar satır ve tek bir satır üzerinde de
50’ye kadar karakter belirleyebilirsiniz. İmleç o anda ne yazdığınızı ya da metnin düzenlenme
konumunu gösterecektir.
Tek bir satır üzerinde 16’dan fazla sayıda karakter girerseniz oluşturduğunuz etiket
basılıncaya dek etiketin tümünü göremeyebilirsiniz. Ok tuşları ile imleci LCD ekran üzerinde
hareket ettirebilirsiniz. İmleç 16. karakteri de geride bıraktığında ekrandaki görüntü kayarak
etiket satırındaki metnin geri kalanını görüntülemeye başlayacaktır.
Durum çubuğu, imlecin 16. karakter
konumunda bulunduğunu göstermektedir.
Metni girmeyi sürdürdükçe, ekran kayarak
Metnin geri kalan kısmını da girebilmenizi
sağlayacaktır (altı çizili M harfi 31 No’lu imleç
konumunda bulunmaktadır)
Adım 9. Metin Düzenleme
Yazı Karakterinin Değiştirilmesi
Metin girişi ya da düzenlemesi yaptığınız her an bir sonraki editör ekranında
görüntülenen etiket satırındaki yazı karakterini değiştirebilirsiniz. Bu işlemi sadece
sırası ile satır satır yapabilirsiniz. Herhangi bir satırın yazı karakteri büyüklüğünü
değiştirmek için sadece <Shift> + <▲> ya da <Shift> + <▼> tuşlarına basarak yazı
karakterini sırasıyla büyütebilir ya da küçültebilirsiniz.
13
İmleç ve Sayfa Düzenleme Tuşları
Oluşturduğunuz lejandı düzenlemek için aşağıdaki tuşları kullanın:
Kombinasyon oluşturmak istediğiniz tuşların (örneğin Shift + ◄) önce birine basıp
bunu basılı tutarak diğerine basın.
Tuşlar
İşlevi
•
•
Ekran seçimini başlatır.
Lejand oluşturuluyorken görünmez bir satır sonu karakteri
Enter
ilavesi yapar ve imleci bir sonraki satıra doğru aşağıya taşır.
• Ekrandaki sistem iletilerini temizler.
İmleci bir aralık sağa doğru hareket ettirir. İmleç ekran üzerinde
görünen en sağdaki konuma geldiğinde görüntü ekran üzerinde bir
►
aralık sola doğru kayar ve imleç en sağdaki konumunda kalmaya
devam eder.
İmleci bir aralık sola doğru hareket ettirir. İmleç ekran üzerinde
görünen en soldaki konuma geldiğinde görüntü ekran üzerinde bir
◄
aralık sağa doğru kayar ve imleç en soldaki konumunda kalmaya
devam eder.
▲
Metnin bir önceki satırını (eğer varsa) görüntüler.
▼
Metnin bir sonraki satırını (eğer varsa) görüntüler.
Shift + ►
İmleci bir sonraki kelimenin başlangıcına atlatır.
Shift + ◄
İmleci bir önceki kelimenin başlangıcına atlatır.
• Metin editörü içindeyken imlecin bulunduğu yerdeki karakteri
siler.
Delete
• Başlangıç Menüsü ağacı içinde bir basamak aşağı hareket
etmenini sağlar.
• Markörlerin baskı işlemini sonlandırır.
Karakterler silindikte imleci geriye alır. İmlecin, bir satır üzerindeki
ilk karakterin üzerinde olması durumunda satırbaşı silinir ve satır
Shift + Delete
üzerindeki metnin tamamı bir önceki satıra eklenir.
Lejand üzerindeki bütün karakterleri ekrandan temizler.
Legend + Clear
Lejand üzerindeki bütün karakterleri ve satırları siler ve yazı karakteri
Shift + Legend
büyüklüğünü yeniden varsayılan değere ayarlar.
Clear
Her basılışında büyük harf ile küçük harf arasında birinden diğerine
Shift + Form Clear
geçiş yapar.
Not: Birim kapatıldığı zaman o andaki mevcut Cap Lock durumu
Cap lock
olduğu gibi geçerli kalır.
İmleci bir aralık sağa doğru hareket ettirir. İmlecin o an bulunduğu
Space Bar
yere bir aralık boşluk yerleştirir.
14
Adım 10. Etiket Basımı
•
•
Lejandın içeriğini basmak için <Print>tuşuna;
Lejandınızın birden çok kopyasını çıkarmak içinse <Func> + <Multi Print>
tuşlarına basın. Ekranda belirecek olan “No. of Copies” iletisi ile sizden
çıkarmak istediğiniz kopya sayısını girmeniz istenecektir. 1 ila 250 arasında bir
sayı girdikten sonra <Enter> tuşuna basın.
Not: Basım yapmaksızın bir markörü ileri atlatmak istiyorsanız <Feed> tuşuna basın. Çıktısı
alınan etiketi kesip almak için gömme montajlı bıçağı kullanın. Etiketlerin arasını kesmek için
harici manivelayı kullanın.
UYARI: Bıçağı kesinlikle BRADYSleeve etiket silindirleri ile birlikte kullanmayın! Yazıcı,
delme işleminde kopan kısmın ayrılmasına olanak tanımak için en son basılan silindir
gömleğini her zaman uygun bir konuma ilerletecektir.
15
Ekran ve Menülerle Çalışma
Metin Editörü Ekranı
Yazıcının çalıştırıldığı her defada rutin bir başlatma işlemi gerçekleştirilecek olup bu
işlem tamamlandıktan sonra Metin Editörü Ekranı açılacaktır. Bu ekran TLS2200TM yazıcısı
ile gerçekleştireceğini bütün işlemler için ana üs konumundadır. Daha önce tanımlanmış olan
parametrelerden herhangi birini değiştirmek için Metin Editörü ekranındaki Başlangıç
Menüsünden yazıcının yazılım özelliklerini erişmeniz zorunludur. Başlangıç Menüsünün
ayarlarının yapılması ile ilgili daha ayrıntılı bilgiyi aşağıdaki Başlangıç Menüsü başlıklı
bölümde bulabilirsiniz.
UYARI: Metnin herhangi bir biçimde silinmesini engellemek için lejandınızı girmeden önce
her zaman dönme açısının değerini ayarlayın.
Etiket parametrelerini ayarladıktan sonra lejandınızın metnini girmeye başlayabilirsiniz.
Daha önce de belirtilmiş olduğu gibi, LCD ekranında bütün işlemler için metnin en çok bir
satırının ve bir satırda da en fazla 16 karakterin aynı anda görüntülenmesi mümkündür. Bir
satırda 16’dan daha fazla sayıda karakter bulunması durumunda LCD ekranı ek karakterler
girebilmenizi ve girdiğiniz karakterleri görebilmenizi sağlamak için kendiliğinden sağa doğru
kayacaktır. Karakterler metin editörü ekranında sadece araya sokma modundayken
girilebilmektedir.
Başlangıç Menüsü
Başlangıç Menüsü, etiket formatını ya da yazıcıya ait varsayılan değerleri belirleyip
ayarlamanıza ve komutlarınızda ve menülerde kullanılacak dili belirlemenize olanak verir.
Aşağıdaki adımları takip ederek Başlangıç Menüsü fonksiyonlarından herhangi birine
erişebilirsiniz:
1.
2.
3.
4.
5.
Başlangıç Menüsüne erişmek için <Func> + <Setup> tuşlarına basın. LCD ekranı
üzerinde Başlangıç Menüsü görünecektir.
Menü içindeki seçenekler arasında hareket etmek için <▲> ve <▼> tuşlarını kullanın.
İmleç mevcut durumda seçilmiş olan seçeneği gösterecektir.
Not: LCD ekranının sağ tarafında yer alan ucu aşağı dönük ok işareti
biçimindeki ikon mevcut durumda ışıklandırılarak seçilmiş olan seçeneğin
altında daha başka seçeneklere de erişebileceğinizi göstermektedir.
Ucu yukarı dönük ok işareti biçimindeki ikon, mevcut durumda ışıklandırılarak
seçilmiş olan seçeneğin üstünde daha başka seçeneklere de erişebileceğiniz
göstermektedir.
Alt – menü seçeneklerine erişmek için <Enter> tuşuna basın.
Alt – menüler içinde hareket etmek için <Enter> <▲> ve <▼> tuşlarını kullanın.
İmlecin bulunduğu konum o anda seçili olan seçeneği gösterecektir.
İstediğiniz menü ayarlarını <▲> ve <▼> tuşları ile seçerek yaptığınız değişiklikleri
kaydetmek için <Enter> tuşuna basın. Değişiklikleri kaydetmeden menüden çıkmak
için <Exit> (bu tuş sizi metin editörü ekranına döndürecektir) ya da <Delete>
tuşlarından (bu tuş sizi menü ağacında bir basamak aşağıya hareket ettirecektir9
herhangi birini kullanabilirsiniz.
16
Başlangıç Menüsü Seçenekleri
Başlangıç Menüsü, etiketlerinizi biçimlendirip yazdırmada kullanacağınız ve komut ve
menülerde kullanmak istediğinizi dil tercihinizi belirleyebileceğiniz yedi adet alt menü
içermektedir. Bu seçeneklerden bir çoğu size, etiketlerinizi biçimlendirmede kullanacağınız
parametreleri belirleme olanağı sağlayacaktır. Bilgi için 22. Sayfa’daki Başlangıç Menüsü
Ağacına bakın.
Yazıcı
Yazıcı Menüsü içinde aşağıdaki kullanıcı seçenekleri bulunmaktadır:
Seçenek
Üst Kenar Ayarı
Sol Kenar Ayarı
Kesme İşlemi Ayarı
Soyma Zamanı
Yanık Sıcaklığı
Yazıcı Temizleme
İşlevi
Etiketin üst kısmının ilk dikey yazdırma konumunu ayarlar. Değer
aralığı -0.625 mm (-0.0246 inç) ila + 1.375 mm (0.05412 inç.)
arasında değişmektedir.
Etiketin sol kenarının ilk yatay yazdırma konumunu ayarlar. Değer
aralığı 0.625 mm (-0.0246 inç) ila + 1.375 mm (0.05412 inç.)
arasında değişmektedir.
Etiketler arasındaki dikey kesme konumunu ayarlar. Değer aralığı -1
mm (-0.03936 inç) ila + 1 mm (0.03936 inç.) arasında
değişmektedir. Değerler, <▲> ve <▼> tuşları ile 0.125 mm (bir
punto) kadar arttırılabilmekte ya da azaltılabilmektedir.
Etiketin kesme konumuna dönemeden önce ne kadar bir süre için
(saniye cinsinden) soyma konumunda kalacağını belirler. 2 ila 9
saniye arasında bir değer alır.
Varsayılan değer = 5 saniye
Not: Soyma süresi seçeneği BRADYSleeve ve PermaSleeve markör
parçaları için desteklememiştir.
Etiket üzerindeki baskı yoğunluğunu belirler. Ayar aralığı -5 (en
açık) ila +5 (en koyu) arasında değişmektedir. Varsayılan değer = 0
Yazıcının rutin temizleme işlemini başlatır. Bu seçeneği, birimle
birlikte teslim edilmiş olan temizlik kartınızla birlikte kullanın.
Barkodu
Barkodu Menüsünde aşağıdaki kullanıcı seçenekleri bulunmaktadır:
Seçenek
Çubuk Uzunluğu
İnsan Gözüyle
Okunabilir
İşlevi
Kod 39 barkodunun yüksekliğini ayarlar. Ayar aralığı 1 mm (-0.03937
inç) ila + 26 mm (1.02362 inç.) arasında değişmektedir. Varsayılan
değer = 1 mm’dir. Dar çubuk genişliği = 2 punto (.25 mm). Barkodu
oranı = 2 ‘ye 1’dir.
Barkodunun insan gözüyle okunabilir bir metin halinde basılıp
basılmayacağını belirler. Açık ile kapalı arasında seçim yapılmaktadır.
Yazı karakteri büyüklüğü 2 (5 punto) ila 9 (14 punto) arasında
değişmektedir. Varsayılan değer = kapalı’dır.
17
Sürekli Yazdırma
Sürekli Yazdırma Menüsü içerisinde aşağıdaki kullanıcı seçenekleri bulunmaktadır:
Seçenek
İşlevi
Terminal bloğunun tekrarlama değerini ayarlar. Ayar aralığı 5 mm
(0.19685 inç) ila 46 mm (1.81102 inç) arasında değişmektedir.
Değerler, <▲> ve <▼> tuşları ile 0.125 mm (bir punto) kadar
Terminal Bloğu
arttırılabilmekte ya da azaltılabilmektedir. Ayrıca değerler <Shift> +
<▲> ve <Shift> <▼> tuşları ile de 1 mm (8 punto) kadar
arttırılabilmekte ya da azaltılabilmektedir.
Manşet başlığı üzerindeki lejand metninin yönelimini belirler. Dikey
Manşet Başlığı
ve yatay seçeneklerinden geçiş yapılarak ayarlanır.
Manşet başlığının maksimum uzunluğunu ayarlar. Ayar aralığı 32 mm
(1.02362 inç) ila 305 mm (12.28346 inç) arasından değişmektedir.
Değerler, <▲> ve <▼> tuşları ile 13 mm (.51 inç) kadar
Sabit Uzunluk
arttırılabilmekte ya da azaltılabilmektedir. Ayrıca değerler <Shift> +
<▲> ve <Shift> <▼> tuşları ile de 26 mm (1.02 inç) kadar
arttırılabilmekte ya da azaltılabilmektedir.
Stil Menüsü
Stil Menüsü içerisinde aşağıdaki kullanıcı seçenekleri bulunmaktadır:
Seçenek
İşlevi
0°, 90°, 180° ve 360 ° olmak üzere dört farklı yönelim seçeneği için
rotasyona ayarlaması yapar. Varsayılan yönelim, birimde yüklü
bulunana markör silindirinden bağımsızdır.
Etiketinizin metnini girmeden önce her zaman öncelikle dönme
açısının değerini seçin. Dönme açısında yapılacak bir değişiklik
aşağıdaki durumların meydana gelmesine sebep olacaktır:
• Bir lejand üzerindeki bütün karakterler ve satırlar silinir.
Dönme açısı
• İmleç bir numaralı satır üzerindeki ilk karakter bulunduğu
konuma doğru hareket eder.
• Yazı karakteri markör için varsayılan büyüklüğe ayarlanır.
Not: Rotasyon seçeneği, BRADYSleeve , PermaSleeve ve ön –
yazdırmalı markör parçaları için desteklenmemiştir (varsayılan
değerler 0°’e göredir).
Lejandın yatay yaslanma konumunu ayarlar. Sola, ortaya ve sağa
Yatay Yaslama
yaslama seçenekleri mevcuttur. Varsayılan ayarlar, birime yüklenmiş
olan markör silindirine göre belirlenir.
Lejandın dikey yaslanma konumunu ayarlar. Yukarı, ortaya ve alta
Dikey Yaslama
yaslama seçenekleri mevcuttur. Varsayılan ayarlar, birime yüklenmiş
olan markör silindirine göre belirlenir.
Etiket formatını ayarlar. Bileşen ve kablo seçenekleri mevcuttur.
Varsayılan değer = bileşen’dir.
• Bileşen etiket formatı, bir sonraki marköre ilerlemeden önce
lejand içindeki bütün satırları bir defa yazdıracak biçimde
dizayn edilmiştir.
Format
• Kablo formatı, lejand metnini markörün uzunluğuna kadar
mümkün olabildiğince çok sayıda tekrarlamak üzere
tasarımlanmış olup markördeki mevcut satır sayısı hesaba
katılmaktadır.
18
Seri Menüsü
Seri menüsü içinde aşağıdaki kullanıcı seçenekleri bulunmaktadır:
Seçenek
Standart
Sekizli
İşlevi
Varsayılan seri numarası, girilen karakter türüne göre ondalık tabandaki
sayılara (0-9) ya da alfabetik olarak (A – Z, a – z) düzenlenmiştir.
Varsayılan seri numarası sekizli tabandaki sayılara (0-8) düzenlenmiştir. 0 –
7 arası nümerik serilizasyonludur.
Dil Menüsü
Dil Menüsü içerisinde aşağıdaki kullanıcı seçenekleri bulunmaktadır:
Seçenek
İngilizce
Portekizce
Almanca
İspanyolca
İtalyanca
Fransızca
Hollandaca
İşlevi
Bütün menü seçenekleri İngilizce olarak açılmaktadır.
Bütün menü seçenekleri Portekizce olarak açılmaktadır.
Bütün menü seçenekleri Almanca olarak açılmaktadır.
Bütün menü seçenekleri İspanyolca olarak açılmaktadır.
Bütün menü seçenekleri İtalyanca olarak açılmaktadır.
Bütün menü seçenekleri Fransızca olarak açılmaktadır.
Bütün menü seçenekleri Hollandaca olarak açılmaktadır.
Birimler Menüsü
Birim Menüsü, aşağıdaki Başlangıç Menüsü Seçenekleri için ölçü birimlerini ayarlamanıza
olanak vermektedir (Üst Kenar Ayarı, Alt Kenar Ayarı, Kesme Ayarı, Çubuk Yüksekliği,
Terminal Blokları ve Sabit Uzunluk):
Seçenek
İnç
Metrik
İşlevi
Ölçü birimlerini inç cinsinden ayarlar
Ölçü birimlerini milimetre cinsinden ayarlar
Çevresel Mod
Çevresel iki farklı yolla erişilmesi mümkün olan yeni bir seçenektir. Bu seçeneğe TLS2200
Başlangıç Menüsünden erişilebileceği gibi metin giriş ekranından <Func> + <Exit> tuş
kombinasyonu ile de erişilmesi mümkündür. Bu seçenek, size, kişisel bilgisayarınız üzerinde
oluşturmuş ve saklamış olduğunuz etiketleri yazdırmak için TSL2200 yazıcısı ile birlikte
BRADY LabelMark/WINTM V1.2 ya da daha yüksek yazılımları kullanma olanağı
vermektedir.
TLS2200 yazıcısı çevresel moda alındıktan sonra herhangi bir tuşa basılarak cihazın normal
çalışma moduna dönmesini sağlamak mümkündür.
Not: LabelMark/WINTM‘nin kullanımı ile ilgili olarak daha çok bilgi için 82.
sayfadaki açıklamalara bakın.
19
Başlangıç Menüsü Ağacı
Menüyü kullanmak için:
• Menü seçenekleri arasında gezinerek değerleri aralık sınırları içinde artırıp eksiltmek
için <▲> ve <▼> tuşlarına basın.
• Değerleri aralık sınırları içerisinde daha büyük adımlara göre artırıp eksilterek
ayarlamak için <Shift> + <▲> ve <Shift> <▼> tuşlarına basın.
• Menü seçeneklerinde seçim yapmak ve bu seçimlerinizi kaydetmek için <Enter>
tuşuna basın
• Değişiklikleri kaydetmeden menüden çıkmak için <Exit/Delete> tuşlarından birine
basın.
20
Lejand Oluşturma
Lejand İçeriğinin Oluşturulmasında <Enter> Tuşunun Kullanılması
Lejandınızdaki metnin son satırını da girdikten sonra <Enter> tuşuna basmak gerekli değildir.
<Enter> tuşuna basıldığında yazıcıya, metnin yeni bir satırı için alan tahsis etmesi talimatı
verilmiş olur (imlecin bir sonraki satıra ilerlediğine dikkat edin). Bu yeni satır üzerinde
herhangi bir karakter girilmemiş olsa bile yazıcı bu boş satırı geçerli bir satır olarak algılar.
Bunun bir sonucu olarak da markörler boş bir satır ile yazdırılırlar ve bu da lejandın merkeze
hizalanmasına engel olur.
Bir satırın sonunda <Enter> tuşuna basıldığında imlecin arasına görünmez bir satır sonu
karakteri sokulmuş olur. Karakterler, imleç bir sonraki satıra düştükten sonra girilirler. Bu
satır sonu karakteri, imlecin, bir sonraki satır üzerindeki ilk karakter konumuna getirilmesi ve
daha sonra da <Shift> + <Delete> tuşlarına basılması suretiyle silinebilir. Bu işlemle satır
başı silinip, imleç ikinci satır üzerinde bulunan metne doğru hareket edecek ve bu metni ilk
satıra ekleyecektir. Metinden arta kalan bütün satırlar da aynı biçimde bir satıra yukarı
çıkacaktır.
Not: Shift> + <Delete> tuşları, sadece mevcut satır üzerindeki bütün karakterlerin bir
önceki satıra uygun olduğu durumda satır başını silme ve metni bir önceki satıra
ekleme komutu verecektir. Metnin uygun olmaması durumunda ise satır başı
silinmeyecek olup metin söz konusu satır üzerinde kalacaktır.
Varsayılan Yazı Karakteri Büyüklüğü
TLS22200TM yazcısı, size, etiketinizin üzerindeki her bir satır için ayrı bir yazı karakteri
büyüklüğü (satır başına yazı büyüklüğü) seçme olanağı vermektedir. Bu yazı karakteri
büyüklüğü, her zaman LCD ekranın ilk satırında bulunan durum çubuğunda
görüntülenecektir.
Markör silindirlerinden herhangi biri yüklendiğinde ve birim çalıştırıldığında, TLS2200
Yazıcısı bu markör silindirinin çekirdeği üzerindeki akıllı hücrelerde depolanmış olan markör
büyüklüğü bilgisini okumaya başlar. Bu bilgi, etiketiniz için ilk kez kullanılmak üzere
otomatik olarak bir yazı karakteri büyüklüğü belirlenmesi işlemi için değerlendirilir.
Varsayılan bu değeri ayarlamakta kullanılan metotla, metninizin ebat ayarı için optimal bir
başlangıç noktasının yaklaşık olarak belirlenmesine yardımcı olunması amaçlanmıştır. Bu
metot aşağıdaki gibi işlemektedir:
Markör Genişliği
<12.7 mm (0.5 inç)
≥ 12.7 mm (0.5 inç)
Dört karakterin bir etiket satırına sığabileceği en geniş ölçü
Sekiz karakterin bir etiket satırına sığabileceği en geniş ölçü
Not: Sürekli olarak yazdırılan etiketler (manşetler) için varsayılan yazı karakteri
büyüklüğü, yatay yönelimde seçili markör genişliğinde çıktısı alınana en geniş yazı
karakteridir.
Herhangi bir etiket satırı için bir yazı karakteri büyüklük ayarı yapıldıktan sonra, ayarlanan bu
değer daha sonra gelen diğer bütün satırlar için de değişmeden kalır (örneğin: yazı karakteri
büyüklüğünü birinci satır için 8 olarak ayarladıktan sonra <Enter> tuşuna basıp iki satır daha
eklediğinizde yazı karakteri büyüklüğü 8 olarak kalacaktır). Yazı karakteri büyüklüğü, ayarını
değiştirinceye dek seçmiş olduğunuz değerde kalır.
21
Yazı Karakteri Büyüklüğünün Değiştirilmesi
Metin girişi ya da düzenlemesi yaptığınız her an bir sonraki editör ekranında
görüntülenen etiket satırındaki yazı karakterinin büyüklüğünü değiştirebilirsiniz. Bu
işlemi sadece sırası ile satır satır yapabilirsiniz. Herhangi bir satırın yazı karakteri
büyüklüğünü değiştirmek için sadece <Shift> + <▲> ya da <Shift> + <▼> basarak
yazı karakterini sırasıyla büyütebilir ya da küçültebilirsiniz.
Seçilebilir yazı karakteri büyüklükleri 1 (4 punto) ila 19 (72 punto) arasında bir
değerdir. Özel bir etiket satırı için seçilebilecek maksimum yazı karakteri büyüklüğü;
markör büyüklüğü, etiket satırı üzerine girilmiş olan metnin içerdiği karakter sayısı,
etiket üzerine girilmiş olan metnin kaç satırdan oluştuğu ve diğer etiket satırları için
seçilmiş olan yazı karakteri büyüklükleri gibi bazı faktörlere bağlıdır.
Herhangi bir anda bir etiket satırı üzerine çok fazla sayıda karakter girmeyi deneyecek
olursanız, ekranda “Reduce Type Size (Yazı Karakterini Küçültün)” iletisi belirecektir.
Bir satıra daha fazla karakter sığdırabilmek amacıyla yazı karakteri büyüklüğünü
küçültmek için <Shift> <▼> tuşlarına basın.
Önceden herhangi bir satır üzerine girilmiş olan bir metin, metin modundan barkodu
moduna ve barkodu modundan da metin koduna çevrilebilecektir. Barkodunun ya da
dönüştürülen metnin büyüklüğünün marköre uymaması durumunda çıktı almayı
denediğinizde , ekranda “Reduce Type Size (Yazı Karakterini Küçültün)” iletisi
belirecektir. Bu durumda dönüşümün yapıldığı satıra kadar giderek metnin yazı
karakterinin ya da söz konusu olan bir barkodu ise barkodu yüksekliğini azaltmanız ve
sonra da yeniden çıktı almanız gereklidir.
Eğer <Enter> tuşuna bastığınız halde imleç diğer satıra üzerine doğru aşağı hareket
Etmiyorsa, etiketin alabileceğinden çok sayıda satır girmişsiniz demektir. Satır sayısını
arttırmak için, <Shift> <▼> tuşlarına basarak mevcut satırlardaki yazı karakterini
küçültün.
TLS2200 TM YAZICI YAZI KARAKTERLERİ
TLS2200 TM yazıcısında aşağıdaki yazı karakterleri mevcuttur:
YAZI
KARAKTERİ
NUMARASI
PUNTO
BÜYÜKLÜĞÜ
BASKI ÖRNEĞİ
22
YAZI
KARAKTERİ
NUMARASI
PUNTO
BÜYÜKLÜĞÜ
BASKI ÖRNEĞİ
23
Lejandın Silinmesi
Lejandı silmek için aşağıdaki tuşları kullanın:
Tuşlar
<Legend Clear>
<Shift> + <Legend Clear>
<Shift> + <From Clear>
Tuşların İşlevleri
Yazı karakteri büyüklüğünü değiştirmeksizin o sırada
görüntülenen etiket satırından bütün karakterleri
temizler.
Tüm etiket satırlarının büyüklüğünü aynen muhafaza
ederek lejanddan bütün karakterleri temizler.
Lejanddaki bütün karakterleri ve satırları siler; yazı
karakteri büyüklüğünü varsayılan değere ayarlar ve
imleci birinci satırdaki ilk karakter konumuna getirir.
Yukarıdaki işlemlerden herhangi birisi yapıldığında ya da menülerden birini kapattığınızda,
Başlangıç Menüsünde ayarlanmış olan değerler (dönme açısı ya da yatay ve dikey yaslama
ayarları vb) değişmeden kalır. Birime markör büyüklüğü farklı olan yeni bir markör
silindirinin yüklenmesi durumunda değerler varsayılan değerlere dönüşür.
Lejandların Kaydedilmesi ve Geri Çağrılması
Birim kapatıldığında, metin editörüne girilmiş lejandların hepsi saklı tutulacaktır. Birimi
çalıştırdığınızda lejandlar ekranda yeniden görüntülenecektir. Bu kural, birim kapalı iken
kendisine yüklenmiş olan markör silindirinin parça numarası değiştirilmediği sürece aynen
geçerli kalacaktır. TLS2200 TM yazıcısı çalıştırılması sırasında markör büyüklüğünün
değiştirilmiş olduğunu tespit edecek olursa ya da birim çalışıyor haldeyken farklı büyüklüğe
sahip bir markörün yüklenmiş olması durumunda ekranda görüntülenen metin silinecek ve
varsayılan yazı karakteri ayarlarına dönülecektir.
Metninizi girip düzenlemesini yaptıktan sonra, daha sonra yeniden dönmek üzere lejandınızı
kaydetmek isteyebilirsiniz. TLS22OOTM yazıcısı sayesinde lejandlarınızı bir listeye
kaydedebilirsiniz. Daha fazla bilgi edinmek için 36. sayfadaki Lejand Listesine bakın.
24
Fonksiyon Tuşları
Fonksiyon tuşlarının kullanımı her biri için ayrı olmak üzere aşağıda belirtilmiştir:
Tuş
Feed
Print
Multi Print
Serial
Exit
Barcode
Shift + ▲
c
Shift + Wire
Setup
Save
Recall
List
Form
Form Clear
İşlevi
Bir sonraki marköre ilerler.
Lejandı yazdırır.
Lejandın birden çok (1 – 250) suretini çıkartır.
İmleçteki karakterden başlayarak Lejand için seri numaraları oluşturur
Sizi Seri, Çoklu Yazdırma, Başlangıç Menüsü ya da Liste Menüsünden
çıkararak metin editörü ekranına geri döndürür.
Lejand türü durumları arasına geçiş yapar (Metin, Barkodu).
Yazı karakterini büyütür.
Yazı karakterini küçültür.
Etiket formatları arasında geçiş yapar (Bileşen, Kablo)
Başlangıç Menüsü Seçeneklerini görüntüler.
O an ekranda görüntülenen lejandı bir Lejand listesine kaydeder.
Daha önce bir Lejand listesine kaydedilmiş olan bir lejandı geri çağırır.
Liste Menüsünü görüntüler.
SONRAKİ KULLANIMLAR İÇİN AYRILMIŞTIR
SONRAKİ KULLANIMLAR İÇİN AYRILMIŞTIR.
25
Etiketlerinizin Çıktısını Alma
Yanık Isısının Ayarlanması
Yazdırdığınız lejandı daha koyu ya da daha açık hala getirmek için yanık sıcaklığı ayarı
yapabilirsiniz. TLS2200 TM yazıcısı birime yüklenen malzemeye göre otomatik olarak yanık
sıcaklığı ayarı yaptığı için bu tür bir ayarlamaya ihtiyaç duyacağınız durumlar nadiren ortaya
çıkacaktır.
Not: Birimin kapatıldığı her defada yanık sıcaklığı otomatik olarak varsayılan değeri
olan 0’a ayarlanacaktır. Yanık sıcaklığının ayarlanması ile ilgili daha fazla bilgi
edinmek için 22. sayfadaki Başlangıç Menüsü kısmına bakın.
Soyma Zamanının Ayarlanması
Etiket(ler)iniz yazdırıldıktan sonra TLS2200 TM yazıcısı son olarak yazdırılan etiketi kesme
konumuna getirecektir. Kesme işlemi yapmaksızın en son yazdırılan etiketi laynerden
çıkartmak (soymak) istiyorsanız soyma fonksiyonundan faydalanabilirsiniz. Bunun için
sadece klavye üzerindeki <Func> + <Peel> tuşlarına basmanız yeterlidir. Bu tuşlara
bastığınızda birim son olarak basılan etiketi soyma konumuna doğru ilerletecektir. Varsayılan
değerin büyüklüğüne bağlı olarak 2 ila 9 saniye içinde etiketi, kesme konumuna doğru hareket
etmeden önce laynerden soyarak çıkarmanız gerekecektir. Soyma zamanının ayarlanması ile
ilgili daha fazla bilgi edinmek için 22. sayfadaki Başlangıç Menüsü kısmına bakın.
Not: Soyma zamanı seçeneği, BRADYSleeve ve PermaSleeve etiket parçaları için
desteklenmemiştir. Yazdırma işleminden sonra, BRADYSleeve koparma konumuna
ve PermaSleeve ise kesme konumuna geçmektedir.
Büyük Etiketlerin Basılması
1.9 inç x 2.0. inç ebadından büyük kalıp etiket formatları Versiyon 2 ya da üzeri yazılımlarla
basılabilecektir. Kullandığınız yazılımın versiyon numarası 1 ise sadece yazdırılabilir aralık
olan 1.81 inç x 1.81 inç ebadındaki etiketlerin çıktısını alabilirsiniz. TLS2200 TM yazıcınıza
yeni yazılımlar yüklemek için “Hata! Referans kaynağı bulunamadı” adlı açıklamaya bakın.
26
Markör Silindirlerinin ve Şeritlerin Yeniden Yüklenmesi
Markör silindirinin yazdırma işlemi esnasında etiketin dışına çıkması durumunda TLS2200 TM
yazıcısı yazdırma işlemini durduracak ve ekranda aşağıdaki ileti görüntülenecektir:
“Error Out of Label” (Hata! Etiket Yok)
Markör silindirinin bitmesi durumunda yazdırma görevi kalıcı olarak iptal edilecektir. Bundan
önce yazdırılması için talimat verilmiş olan etiket basım görevleri de yarıda kesilecektir.
Yazdırma işlemine devam etmek için aşağıdaki işlemleri uygulayın.
1.
2.
3.
4.
5.
Kesme mekanizmasını kullanarak daha önce yazdırılmış olan etiketleri kesin.
Yazıcı başlığını açmak için, şerit kartuşu – kitleme manivelasını yazıcının ön tarafına
doğru çekin.
Yazıcının üst kısmındaki aralıktan yazıcı içinde arta kalan markörleri çekerek çıkarın.
Cihaza yeni bir markör silindiri takın. Bununla ilgili talimatlar için 18. sayfadaki
Markör Silindirinin Yerleştirilmesi bölümüne bakın.
Yazdırma işlemine kaldığınız yerden devam etmek için yeni bir yazdırma komutu
vererek işlemi başlatın.
Yazdırma işlemi esnasında şeridin bitmesi durumunda TLS2200 TM yazıcısı yazdırma işlemini
durduracak ve şu iletiyi ekrana yansıtacaktır:
“Error Out of Ribbon” (Hata! Şerit Yok)
Yukarıdaki duruma benzer biçimde şerit kartuşunda şerit kalmayınca, yazdırma işlemi kalıcı
olarak iptal edilecektir. Bundan önce yazdırılması için talimat verilmiş olan lejandların basım
görevleri de yarıda kesilecektir. Yazdırma işlemine devam etmek için cihaza yeni bir şerit
kartuşu takıp işleme kaldığı yerden devam etmek için yeni bir yazdırma talimatı verin.
Not: Markör silindirinin ya da şerit kartuşunun bitmesi durumunda LCD ekran üzerine
girilmiş olan lejandın görüntülenmesine devam edilecektir. Bu sayede Markör silindirini ya da
şerit kartuşunu değiştirdikten sonra üzerinde çalıştığınız metne geri dönebilirsiniz. Bununla
birlikte yeni takacağınız Markör silindiri üzerindeki markörlerin eskisinden farklı olması
durumunda ekrandaki görüntü silinecektir.
27
İleri Özellikler
Bu bölümde ana hatlarıyla belirtilen özellikler ileri kullanıcı seçeneklerine yöneliktir. Burada,
serileştirme işlemi, lejand listesi, terminal bloğu ve barkodu etiketleri ile ilgili talimatlar
bulacaksınız.
Serileştirilmiş Etiketler
Bu bölümde, TLS2200 TM yazıcısı ile seri etiket oluşturma işlemi ele alınmıştır.
Serileştirme
TLS2200 TM yazıcısı ile oluşturduğunuz etiketler gerek nümerik olarak ve gerekse de
alfabetik olarak serileştirilebilir. Bir Lejand içindeki karakterlerin bir seri oluşturacak biçimde
sıralanması ile bir sayı ya da harf ile artan şekilde sıralanmış markörler elde edilir.
TLS2200 TM yazıcısı size iki farklı yapıda serileştirme işlemi yapma olanağı sunmaktadır:
Standart Serileştirme
Sekizli Sayı Sistemine Göre
Serileştirme
Tanım
Varsayılan seri numaralarını girilen karakter türüne göre
ondalık (0-9) ya da alfabetik sıraya göre düzenler.
Varsayılan seri numaralarını 0 – 7 arasındaki rakamlarla
sekizlik sayı sistemine göre düzenler.
Serileştirme işleminizin varsayılan türü, Başlangıç Menüsünden yapacağınız seçime bağlı
olarak standart ya da sekizli sayı sistemine göre olacaktır. Serileştirme işleminin varsayılan
ayarlarının nasıl yapılacağı konusunda bilgi edinmek için 23. sayfadaki Başlangıç Menüsü
bölümüne bakın.
Serileştirilmiş verilerden oluşan etiketler yaratmak için aşağıdaki talimatları uygulayın:
1.
2.
3.
4.
5.
Serileştirilecek metni uygun bir lejand satırı üzerine girin.
İmleci, serileştirilecek Lejand içimdeki son karakter üzerine getirmek için ◄ tuşunu
kullanın.
Klavyeden <Func> + <Serial> tuşlarına basın. Ekranda belirecek olan “No. to
Serial?” iletisiyle sizden seri numarasının kaç defa artırılacağını girmeniz istenecektir.
Seri numarasının artım sayısını girin ve <Enter> tuşuna basın. Ekranda belirecek olan
“No. of Copies” iletisi ile sizden yazdırılacak her bir sayfadan kaç nüsha çıkarılmasını
istediğiniz sorulacaktır.
Yazdıracağınız nüsha sayısını girin ve <Enter> ya da <Print> tuşlarından birine
basın. Bu işlemlerden sonra serileştirilmiş markörlerinizin çıktısı alınacaktır.
28
Serileştirme İşlemi İle İlgili Genel Kılavuz Bilgiler
Serileştirme işleminiz için aşağıdaki kılavuz bilgilerden faydalanın:
• Küçük ve büyük harf karakterlerinin her ikisi de serileştirilebilir.
• Serileştirilmiş karakter sadece artan bir sıraya sahip olabilir (sıralama azalan
doğrultuda yapılamaz)
• Her bir etiket için sadece bir seri türü seçebilirsiniz (standart ya da sekizli sayı
sistemine göre serileştirme)
• Serileştirilmiş metin sadece bir satırla ve etiket başına bir dizi ile sınırlandırılmıştır.
• <Func> + <Serial> tuşlarına basıldığında yazıcı, öncelikle imlecin ışıklandırıldığı
yerde bulunan karakteri serileştirecektir. Bu karakter kendisine ait maksimum değere
(standart serileştirmede 9, z, ya da Z; sekizli sayı sistemine göre serileştirmede ise 7)
ulaştığında hemen yanında bulunan karakter artacak ve en sağdaki karakter ise döngü
içerisinde minimum değerine geri dönecektir (standart serileştirmede 0, a ya da A;
sekizli sayı sistemine göre serileştirmede ise 0).
• Serileştirilmiş karakter maksimum değerine ulaştığında ve solundaki karakterin ise
serileştirilemez bir karakter olması (örneğin boşluk, aksanlı karakterler, ya da
semboller vb) durumunda serileştirme döngüsü serileştirilmiş olan en sağdaki
karakterden artım işlemine başlayacaktır.
• Bir seri karakterler serisi yazdırıldıktan sonra editörde seri yapısı içinde yer alan bir
sonraki mantıksal karakter görüntülenecektir ( örneğin: 1’den 5’e kadar yazdırın.
Yazdırma işlemi tamamlandıktan sonra editör 6’yı gösterecektir).
29
Lejand Listeleri
Bu bölümde TLS2200 TM yazıcısı ile lejandların nasıl oluşturulduğu konusu ele alınıştır.
Lejand Listesi Nedir?
Bir lejand listesinde bir ya da birden çok lejand bulunur ve bu listeye bir ad verilerek
kaydedilir. TLS2200 TM yazıcısının saklama kapasitesi size lejand listeleri oluşturma, seçme,
yazdırma ve düzenlemene olanağı sunmaktadır.
Lejand listeleri ile çalışmaya başlamadan önce aşağıdaki terminolojiyi incelemenizi öneririz.
Terim
Lejand -
Açıklaması
Markör üzerinde yazdırılan asıl metindir. Lejand, METİN
Editörü ekranında görüntülenir ve hafızada saklanabilir.
Lejand Listesi - Liste adı altında bir ya da birden çok sayıda lejand depolanabilir.
Aktif Lejand Listesi - Listeyi oluşturulduğunda ya da seçildiğinde aktif hale gelecektir.
Bkz. bu bölümün ilerleyen kısımlarındaki Yeni Bir Lejand
Listesi Oluşturma ve Yeni Bir Liste Seçme.
Lejandı Geri Çağırma - Aktif bir lejand listesi içinden <Func> + <Recall> ya da
<Func> + <Shift> + <Recall > + tuşlarına basarak lejandı geri
çağırabilirsiniz. Bu bölümün ilerleyen kısımlarındaki Listenin
Düzenlenmesi başlığı altındaki açıklamalara bakın. Geri
çağırdığınız lejand düzenleme işlemi için hazırdır.
Lejand Listelerine İlişkin Genel Kılavuz Bilgiler
Lejand listeleri ile ilgili işlemlerinizde aşağıdaki talimatlardan faydalanın:
• Lejand listelerinde yer alan lejandlar da tıpkı liste biçiminde olmayan lejandların
oluşturulmasında olduğu gibi aynı kılavuz bilgiler vasıtasıyla oluşturulur.
• Listelere ait lejandların oluşturulmasında Başlangıç Menüsü üzerinden erişilebilen
bütün stil özellikleri kullanılabilir.
• Lejand listeleri içinde yer alan lejandların her biri farklı stillerde olabilir.
• Serileştirilmiş lejandlar herhangi bir listeye kaydedilemezler.
• Bir liste içerisine en çok ne sayıda lejand kaydedebileceğiniz, listenizdeki lejandlar
için kullanılan hafıza miktarına bağlıdır. Bir lejand tarafından kullanılan hafıza miktarı
ise lejand içindeki satır sayısı ve her bir satırda bulunan karakter sayısı gibi bazı
faktörlere bağlıdır. Örneğin, seçmiş olduğunuz liste içindeki lejandların tümü beş
satıra ve her satırda da sekiz karaktere sahip olsun. Bu durumda, hafızaya yaklaşık
olarak toplam 800 lejand kaydedebilirsiniz. Listenizdeki lejandların hepsinde de bir
satır ve her satırda da sekiz karakter olduğunda ise hafızaya yaklaşık olarak toplam
2,700 lejand kaydedebilirsiniz.
• Yazıcının hafızasında bir defada en çok 10 lejand listesi saklanabilir.
30
Liste Menüsü
Liste menüsünü açmak için klavyeden <List> tuşuna basın. Bu liste menüsünde aşağıdaki
kullanıcı seçenekleri bulunmaktadır.
Seçenek
Select
Create
Print
Exit
Delete
İşlevi
Düzenleme ya da yazdırma işlemleri için listeyi aktive eder.
Yeni bir liste oluşturur.
Listeyi yazdırır.
Açık - kapalı seçenekleri arasında geçiş yapar.
Bu seçenekle,
• Yazıcıda herhangi bir parça kurulu olmadığı durumlarda ya da
• Listenin oluşturulmuş olduğu parçadan başka bir parçanın
yazıcıda kurulu olduğu
durumlarda liste düzenlemesi yapabilirsiniz.
Listeyi hafızadan siler.
Yeni Bir liste Oluşturma
Yeni bir liste oluşturmak için aşağıdaki talimatları yerine getirin:
1.
2.
3.
4.
5.
6.
7.
Liste Menüsüne erişmek için <List> tuşuna basın.
Oluşturma seçeneğini seçmek için ▼ tuşuna basın ve daha sonra da <Enter>’e basın.
M etin Editöründe “Memory Full (Hafıza Dolu)” iletisi aldıysanız, hafızada,
saklanabilecek maksimum sayıda (10) liste zaten var demektir. İşleminizi sürdürmek
için hafızadan bir yada birkaç listeyi silmeniz gereklidir. Yapmanız gereken işlemler
için bu bölümün ilerleyen kısımlarındaki Liste Silme konu başlı altındaki açıklamaları
okuyun.
“Enter List Name (Liste Adı Girin)” komutuyla yeni listeniz için bir ad girin ve
<Enter>’e basın. Liste adı en çok 16 karakterden oluşabilir. Liste adı oluşturmada
klavye üzerideki bütün karakterleri kullanabilirsiniz.
“Enter List Name (Parça Numarası Girin)” komutuyla Markör silindirinin çekirdeğinin
uç kısmında görünen parça numarasının tümünü girin. Örneğin; PTL – 19 – 423.
<<Enter>’e basın. Metin Editörü ekranı açılacaktır.
Not: Listenin oluşturulması işlemi, liste için bir parça numarası girilmesi ile olur.
Cihazınızda Markör silindiri yüklü değilse liste oluşturamazsınız.
Listenizdeki ilk lejandı oluşturmak için metni girin
Oluşturduğunuz lejandı listeye girmek için <Func> + <Save> tuşlarına basın.
Metin Editörü ekranında “Memory Full (Hafıza Dolu)” iletisi görüntüleniyorsa, hafıza
kapasitesi aşılmış demektir. İşleminize devam etmek için listedeki lejandlardan ya da
hafızadaki listelerden birini ya da bir kaçını silmeniz gereklidir. Yapmanız gereken
işlemler için bu bölümün ilerleyen kısmındaki Liste Silme başlığı altındaki
açıklamaları okuyun. Lejandların listelerden silmek için <Func> + <Shift> +
<Delete> tuşlarına basın.
8.
Metni, Metin Editörü ekranından silmek için <Shift > + <Legand Clear> tuşlarına
basın.
31
9.
10.
11.
<Shift > + <Legand Clear> tuşlarına bastığınızda metnin tamamı Metin Editörü
ekranından silinecektir. Sadece satır üzerindeki (mevcut durumda görüntülenen satır)
metni silmek için <Legand Clear> tuşuna basın.
Listeye kaydedilmiş olan lejandlarda, <Legand Clear> ya da <Shift > + <Legand
Clear> tuşlarına basıldığında sadece ekran üzerindeki metin silinecek olup listedeki
metin hafızada hala saklı duracaktır. Lejandların listeden silinmesi konusunda Liste
Düzenleme başlığı altındaki açıklamalara bakın.
İkinci lejand için bir metin girin.
İkinci lejandı listeye kaydetmek için <Func> + <Save> tuşlarına basın.
Lejandların tümü listenize girilene dek lejand oluşturma ve kaydetme işlemlerine
devam edin.
Çalıştığınız listeden çıkmak için, cihazı güç düğmesinden kapatın.
Listeden çıkmak (listeyi etkisiz kılmak) için yeni bir liste yaratabilir, liste seçebilir ya
da cihazı güç düğmesinden kapatabilirsiniz.
Liste Seçimi
Herhangi bir liste seçildiğinde, liste, yazdırma ve metin düzenleme işlemleri için aktif hale
gelecektir. Liste seçmek için aşağıdaki talimatları uygulayın:
1.
2.
Liste Menüsünü aktif hale getirmek için <Liste> tuşuna basın.
İmleç Select seçeneğinin üzerine gelecektir. Ekranda, yazıcıda kayıtlı bulunan liste
adlarının (en fazla 10) tümü için bilgi istem komutları belirecektir. Metin Editörü
ekranında son olarak aktive edilmiş liste görüntülenecektir.
3.
Aktif hale getirmek istediğiniz liste adını seçmek için <▲> ve <▼> tuşlarını kullanın
ve seçiminizi yaptıktan sonra <Enter> tuşuna basın. İlk olarak girmiş olduğunuz parça
numarası Metin Editörü ekranından sonra kısaca görüntülenecektir.
Artık listeniz yazdırma ya da düzenleme işlemleri için aktif hale getirilmiştir.
Liste Yazdırma
Liste yazdırmak için aşağıdaki talimatları uygulayın.
1.
Bir liste oluşturarak ya da seçerek aktif hale getirin. Yapmanız gereken işlemler için
bu bölümün başlangıç kısmında verilmiş olan Yeni Bir Liste Oluşturma ve Liste
Seçme başlıkları altındaki açıklamalara bakın.
2.
Liste Menüsüne erişmek için <Liste> tuşuna basın.
Listeyi yazdırmak için Liste Menüsünün içene girmeniz gerekir. Bu yapılmaksızın
<Print> tuşuna basıldığında, sadece Metin Editörü ekranında görüntülenen lejand
yazdırılacaktır.
3.
Yazdırma işlemini seçmek için <▼> tuşuna iki kez basın ve daha sonra da <Enter>’e
basın. Liste aktif hale gelmediyse, Metin Editörü ekranında “Invalid Function
(Geçersiz Fonksiyon)” iletisi görünecektir.
4.
Liste aktif hale geldiğinde ve herhangi bir lejandı geri çağırdığınızda, sizden “Entire
List” ya da “From Current” komutlarıyla bilgi girmeniz istenecektir. Sadece mevcut
durumda ekranda görüntülenen lejanddaki listenin bir kısmını yazdırmak istiyorsanız
“From Current” seçeneğini seçin. Liste yazdırma işlemi esnasında yazıcınızda şerit ya
da Markör kalmaması durumunda, yazıcının durduğu lejanda geri dönmek için
<Enter>’e basın.
32
5.
“No. of Copies? Komutunda, etkinleştirdiğiniz listeden kaç nüsha (en fazla 250) çıktı
almak istediğinizi yazın ve <Enter>’e basın.
Girdiğiniz bu sayı, liste içindeki etiketlerin her birinin nüsha sayısıdır. Çift nüsha almak
istediğinizde etiketler [1, 1, 2, 2, 3, 3 ….] sırasına göre yazdırılacaktır. Print seçeneğinden,
listenin çoklu kopyasını [1, 2, 3, 1, 2, 3 ….] sırasında yazdırmanız mümkün değildir.
Not: Liste aktif hale getirildiğinde herhangi bir lejand geri çağrılmadıysa Print
seçeneği doğrudan “No. of Copies?” komutuna gidecektir.
Her ne kadar listeler genlikle oluşturuldukları parça için yazdırılsalar da, listeyi, ilk
oluşturulduğu her iki X ve Y boyutlarındaki parça ile aynı ya da bundan daha büyük
yazdırılabilir alana sahip her hangi bir parça ile birlikte yazdırabilirsiniz. Ama, daha küçük bir
etiket üzerine baskı yapmak isterseniz, bu defa Metin Editörü ekranına “Invalid Function
(Geçersiz Fonksiyon)” iletisi gelecektir.
Liste Düzenleme
Liste düzenleme işlemleri, listelerden lejandların silinmesini ve daha önce bir liste adı altında
kaydedilmiş olan bir lejand içindeki karakterlerin değiştirilmesi işlemlerinin kapsar.
Aktif bir liste iki yolla düzenlenebilir:
1.
Doğru parçanın (listenin ilk olarak oluşturulduğu parça) yazıcınızda kurulu olması
durumunda, lejandları aktif listeden geri çağırabilir ve tıpkı liste haline getirilmemiş
lejandlarla yaptığınız gibi aynı biçimde düzenleyebilirsiniz.
2.
Doğru parçanın (ya da herhangi bir parçanın) yazıcınızda kurulu olmaması durumunda
ise düzenleme (Edit) modu ile düzenleme işlemini yapabilirsiniz. Düzenleme modu bu
bölümü ilerleyen kısmında açıklanacaktır.
Listeyi düzenlemek için:
1.
Düzenlemek istediğiniz listeyi seçin. Yapmanız gereken işlemler için, bu bölümün
önceki kısımlarında Liste Seçimi başlığı altında yapılmış olan açıklamaklara bakın.
Doğru parçanın (listenin ilk olarak oluşturulduğu parça) yazıcınızda kurulu olmadığı
sürece liste seçimi yapamazsınız. Yazıcınızda doğru parça ya da hiçbir parça yüklü
değilken liste seçimi yapmayı denerseniz Metin Editörü ekranına aşağıdaki hata iletisi
gelecektir:
Listenizin oluşturulmuş parça
Bu ileti sadece Edit modu kapalı konumdayken
görüntülenecektir.
Bu mesaj, ayrıca, yazıcınızda yanlış parçanın (listenin ilk olarak oluşturulduğu parça
dışındaki başka bir parçanın) yazıcınızda kuruluyken ya da yazıcınızda hiçbir parça
kurulu değilken aktif bir listeye bir lejand kaydetmeyi denemeniz durumunda da
ekrana gelecektir.
33
Düzenleme yapmak istediğiniz listeye ait doğru parçayı hatırlayamamanız durumunda,
(Select seçimini yaptıktan sonra) imleci liste adınızın üzerine getirin ve ►tuşuna
basın. Doğru parça, liste oluşturulmadan önce girilmiş olması koşuluyla Menü
editörü ekranında görüntülenecektir. Bu bölümün önceki kısımlarında verilmiş olan
Liste Oluşturma başlığı altındaki açıklamaları okuyun. Liste adına dönmek için ◄
tuşuna basın. Listedeki lejandı silmek ay da düzenlemek için lejandı geri çağırmanız
gereklidir. Herhangi bir listeyi aktif hale getirdiğinizde girmiş olduğunuz son lejand
Metin Editörü ekranında görüntülenecektir. Bununla birlikte, lejandın Metin Editörü
ekranında görüntülenmesi onu geri çağırdığınız anlamına gelmez.
2.
•
•
Aktif hale getirdiğiniz listeden lejandı geri çağırın.
Liste içinde yer alan bir sonraki lejandı geri çağırmak için <Func> + <Recall>
tuşlarına basın..
Liste içinde yer alan bir önceki lejandı geri çağırmak için <Func> + <Shift> +
<Recall> tuşlarına basın.
Lejandı silmek için:
<Func> + <Shift> + <Delete> tuşlarına basın. Lejand aktif liste içinden silinecektir.
Lejand içindeki karakterleri değiştirmek için:
1. Liste haline getirilmemiş lejandlara ilişkin normal kılavuz bilgilerini uygulayarak
lejandı düzenleyin.
Lejandları liste içinden düzenlemek için liste haline getirilmemiş olan lejandlara ait
bütün stil seçeneklerinden yararlanabilirsiniz. Böylelikle, aynı liste içinde yer alan
farklı lejandlar bile farklı stillere sahip olabilecektir. Stil seçenekleri şunlardır:
* Yatay Yaslama
* Yazı Karakteri Büyüklüğü
* Dikey Yaslama
* Döndürme
* Format
2. Lejand içinde düzenlediğiniz bilgileri kaydetmek için <Func> + <Save> tuşlarına
basın.
3. “Save As New” ve “Save As Current” bilgi istem komutları ekrana geldiğinde “Save
As Current” komutunu seçin.
“Save As New” komutu seçildiğinde, lejand listenin sonuna eklenecektir. Ayrıntılar için
bu bölümün ilerleyen kısımlarında verilmiş olan Liste Ekleme başlığı altındaki
açıklamaları okuyun.
Edit Modunun Kullanılması
Edit modunda açık ya da kapalı seçenekleri arasında seçim yapılabilmektedir. Bu seçenekle,
• Yazıcıda herhangi bir parça kurulu olmadığı durumlarda ya da
• Listenin oluşturulmuş olduğu parçadan başka bir parçanın yazıcıda kurulu olduğu
durumlarda Liste Menüsü içerisinden Edit Modu ile listede değişiklik yapabilirsiniz.
Edit Modunu kullanmak için aşağıdaki talimatları uygulayın:
1.
Liste Modunu aktif hale getirmek için <List> tuşuna basın.
2.
Edit seçeneğini aktif hale getirmek için üç defa <▼> tuşuna bastıktan sonra
<Enter>’e basın.
3.
Edit modu için varsayılan ayar Kapalı’dır. <▼> tuşu ile açık konuma getirdikten
sonra <Enter>’e basın.
34
4.
Yazıcınızın hafızasında kayıtlı olan bütün liste adları (10’a kadar) ile ilgili olarak
bilgi istemi komutlarında seçim yapmanız gereklidir. Düzenlemek istediğiniz
listeyi seçmek için <▲> ve <▼> tuşlarını kullanın ve seçiminizi yaptıktan sonra
<Enter>’e basın.
Metin Editörü ekranı görüntülenecektir. Durum çubuğunda bulunan (ekranın en üstündeki
satır – aşağıya bakın) uçları sola ve sağa dönük ok işaretleri, Edit modunun açık olduğunu
belirtmek için ışıklı mandal ikonu ile değiştirilecektir.
Edit modu açık konumdayken
metin Editörü ekranındaki görüntü
Edit modu içerisinde, Print, Feed ve Peel komutları etkisiz kılınmış durumdadır. Bu
Fonksiyonları aktif hale getirmek için Edit modunu kapalı konuma alın.
Yazıcı kapatıldığında Edit Modu Kapalı konuma gelecektir.
Liste Ekleme
Liste eklemek demek, daha önceden kaydedilmiş bir listeye lejandlar eklemek demektir.
Lejandların tümü listenin sonuna eklenir. Lejandları, listenin başına ya da ortasına
ekleyemezsiniz.
1.
2.
3.
4.
Aktif bir liste elde etmek için liste seçimi yapın. İzlemeniz gereken adımlar için bu
bölümün önceki kısımlarında verilmiş olan Liste Seçimi başlığı altındaki açıklamalara
bakın.
Liste haline getirilmiş olmayan normal lejandlara ilişkin talimatları uygulayarak bir
lejand oluşturun.
<Func> + <Save> tuşlarına basın.
“Save As New” ve “Save As Current” bilgi istem komutları ekrana geldiğinde “Save
As New” komutunu seçin. Artık lejandınız listenin sonuna eklenmiştir.
Liste Silme
Listeyi hafızadan silmek için, aşağıdaki talimatları uygulayın:
1.
2.
3.
Liste Menüsünü aktif hale getirmek için <List> tuşuna basın.
Dört kez <▼> tuşuna basıp Delete seçeneğini aktif hale getirdikten sonra <Enter>’e
basın. Yazıcınızın hafızasında kayıtlı olan bütün liste adları (10’a kadar) ile ilgili
olarak bilgi istemi komutlarında seçim yapmanız gereklidir.
Silmek istediğiniz liste adlarını seçmek için <▲> ve <▼> tuşlarını kullanın ve
<Enter>’e basın. Liste silindikten sonra ekran, Metin Editörü ekranına geri
dönecektir.
35
Sürekli Yazdırma - Terminal Bloğu Etiketleri
Bu bölümde TLS2200 TM yazıcısı ile terminal bloğu etiketlerinin nasıl oluşturulduğu ele
alınmaktadır.
Terminal Bloğu Etiketlerinin Oluşturulması
TLS2200 TM yazıcısı ile terminal bloğu etiketi oluşturmak ve yazdırmak mümkündür. Bunun
için sadece, blok için merkezden merkeze tekrarlama aralığı (açıklığı) için uygun bir değer
belirleyip metni girerek yazdırmanız yeterlidir. Her bir sonlandırma için olası metin satırı
sayısı seçtiğiniz aralık tekrarlama değerine ve yazı karakterinin büyüklüğüne bağlıdır.
Merkezden Merkeze Aralık Ayarı
Merkezden merkeze aralık (terminal bloğu tekrar aralığı) ayarı, Başlangıç Menüsünden Term
Repeat seçeneğine erişilerek yapılır. Bu seçenekle ayar yapmak için aşağıdaki talimatları
uygulayın:
1.
Başlangıç Menüsüne erişmek için <Func> + <Setup> tuşlarına basın.
2.
Ekranı Sürekli Menüye kaydırmak için iki kez <▼> tuşuna bastıktan sonra <Enter>’e
basın.
3.
İmleci Terminal Bloğu seçeneği üzerine getirerek <Enter>’e basın.
4.
Ok tuşlarıyla terminal bloğu tekrar değerini ayarladıktan sonra <Enter>’e basın.
5.
Tekrarlama aralığı 2 mm (0.196 inç) ila 46 mm (1.81102 inç) arasında bir değer olarak
ayarlanabilecektir. Değerler, <▲> ve <▼> tuşları ile 0.125 mm (1 punto) kadar
arttırılabilmekte ya da azaltılabilmektedir. Ayrıca değerler <Shift> + <▲> ve
<Shift> <▼> tuşları ile de 1 mm (8 punto) kadar arttırılabilmekte ya da
azaltılabilmektedir.
Not: Yazdırma işleminden sonra, bulunulan noktayı kesmek amacıyla terminal şerit
etiketi ilerletmek için <Feed> tuşuna basın.
36
Sürekli Yazdırma – Kalın Puntolu Manşet Başlıkları
TLS2200 TM yazıcısı ile manşet başlığı oluşturabilirsiniz. Manşet başlıkları, büyük iletim
borularının etiketlenmesi de dahil olmak üzere geniş bir endüstriyel uygulama yelpazesine
sahiptir.
Manşet başlığı baskısı için geliştirilmiş olan PTL – 8, PTL – 42 ve PTL – 43 gibi yeni
sürekli etiket parçaları sadece versiyon numarası 2 ya da üzerinde olan yazılımlarla
kullanılabilmektedir. Kullandığınız yazılımın versiyonu 1 ise, editör ekranına metin
giremezsiniz. TLS2200 TM yazıcınıza yeni bir yazılım yüklemek için “Error!
Reference source not found (Referans kaynağı bulunamadı)” hata iletisi ile ilgili
açıklamalara bakın.
Manşet başlığı oluşturmak için aşağıdaki adımları oluşturun.
1.
2.
Sürekli seçeneğini aktif hale getirmek için <▼> tuşuna iki kez bastıktan sonra
<Enter>’e basın.
3.
Manşet Başlığı seçeneğini aktif hale getirmek için <▼> tuşuna iki kez bastıktan sonra
<Enter>’e basın.
4.
İstediğiniz rotasyonu elde etmek için <▲> ve <▼> tuşları ile ayar yaptıktan sonra
<Enter>’e basın.
5.
Metin Editörü ekranına dönmek için <Func> + <Exit> tuşlarına basın.
6.
Manşet başlığının bulunduğu metni girin ve etiketinizi yazdırın. Metin yazdırılmadan
önce yazdırılacak olan manşet başlığı etiketinde ilaveten 1 inçlik bir malzeme
beslemesine sahip olacaktır. İlk manşet başlığı etiketi basıldıktan sonra <feed> tuşuna
basın ve bundan sonraki etiketlerde fazladan harcama yapmaktan kaçınmak için etiketi
kesin.
Manşet Başlığı Rotasyonu
Manşet başlıkları yatay ya da düşey doğrultuda döndürülerek yazdırılabilirler.
Yatay Manşet
Başlığı
Dikey Manşet Başlığı
Sürekli yazdırılan etiketler (manşet başlıkları) için varsayılan yazı karakteri büyüklüğü, yatay
doğrultuda seçili Markör genişliği üzerinde yazdırılabilecek en geniş yazı karakteridir.
37
Sabit Uzunluktaki Manşet Başlıkları
TLS2200 TM yazıcısı ile manşet başlıkları için sabit bir uzunluk belirleyebilirsiniz. Manşet
başlıklarının uzunlukları için belirleyebileceğiniz değer aralığı 26 mm (1.02362 inç) ila 312
mm (12.28346 inç) arasındadır.
<Func> + <▲> ya da <▼> tuşlarına basarak manşet başlığı uzunluğunu 1 mm artırıp
eksiltebilirsiniz.
Manşet başlığı uzunluğunu sabitleyerek, metnin, manşet başlığı üzerindeki hangi noktadan
itibaren görüntüleneceğini belirleyerek Yatay yaslama fonksiyonunu kullanabilirsiniz. Yatay
yaslama seçeneği ile Sola, Ortaya ve Sağa yaslama yapabilirsiniz.
Barkodu Etiketleri
Bu bölümde TLS2200 TM yazıcısı ile barkodu etiketlerinin nasıl oluşturulduğu açıklanmıştır.
Barkodu Etiketlerinin Oluşturulması
TLS2200 TM yazıcınızla etiketleriniz için Kod 39 barkodları oluşturabilirsiniz. Bar
kodlama özelliği ile yapılandırılmış olan lejandlar tekli barkodlarından oluşabileceği
gibi birkaç barkodunu birden içerebilecek olup ayrıca barkodlarına metinler de ilave
edilebilecektir.
Barkodu Seçeneklerinin Ayarlanması
Etiketinize ekleyeceğiniz barkodlarının format ve yazıcı ayarları için birden çok
seçeneğe erişebilirsiniz. Mevcut seçenekler şunlardır:
Lejand Türü: Bu ayar, Lejang Giriş Modunu seçmek için kullanılır. <Barcode>
tuşuna basarak Metin ve Barkodu arasından seçim yapabilirsiniz. Barkodu modunu
seçtiğinizde satır ya da etiket üzerine girilen metnin tamamı Kod 39 barkodu olarak
yazdırılır. Barkodu modu içinde olduğunuzu belirtmek için durum çubuğunda (LCD
ekran üzerindeki ilk satır) bir B imgesi görüntülenecektir.
Çubuk Yüksekliği: Çubuk yüksekliğini Başlangıç menüsü içindeki Barkodu alt
menüsünden ayarlayabilirsiniz. Bu seçenek, Kod 39 barkodunuzun / barkodlarınızın
yüksekliğini ayarlamanıza olanak vermektedir. Bu seçenek sayesinde çubuk
yüksekliğini 1 mm ila 26 mm arasında bir değere ayarlayabilir ve 1 mm kadar artırıp
eksiltebilirsiniz.
İnsan Gözüyle Okunabilir Metin:
Bu konfigürasyona ayrıca Başlangıç
Menüsündeki Barkodu alt menüsü ile de erişmek mümkündür. Bu seçeneği kullanarak
barkodunuzun / barkodlarınızın insan gözüyle okunabilir metinlerle birlikte
yazdırılmasını sağlayabilirsiniz (açık ya da kapalı arasında seçim yapabilirsiniz).
Barkodlarından kullanabileceğiniz insan gözüyle okunabilir metinlerdeki yazı
karakteri büyüklüğü 2 (5 punto) ila 9 (14 punto) arasında olabilir.
Rotasyon: Stil adlı al Başlangıç alt menüsü üzerinde bulunan bu seçenek sayesinde
barkodunuzun / barkodlarınızın dönme açısını 0°, 90°, 180° ve 270° olmak üzere dört
farklı biçimde ayarlayabilirsiniz. Bu seçenekle piket parmaklık ya da merdiven stilli
barkodları oluşturabilirsiniz. Lejand üzerindeki bütün satırların (metin ve / veya
barkodu) seçilen dönme açısı ile yazdırılacağına dikkat edin. Satırlar bağımsız olarak
döndürülemezler.
38
Cod 39 Barkodu Sembolleri
TLS2200 TM yazıcısında kullanılan barkodu sembolleri Kod 39 olarak numaralandırılmıştır.
Bu sembollere göre düzenlenmiş olan karakterler aşağıdakileri kapsamaktadır:
Büyük harfler:
A’dan Z’ye kadar
Sayılar:
0’dan 9’a kadar
Boşluk karakteri
Semboller:
-$/+%
Küçük harflerle girilmiş olan karakterler yazdırma esnasında otomatik olarak büyük harfe
dönüştürülürler.
TLS2200 TM Yazıcı Barkodu Parametreleri
Sembol kodu:
Dar Çubuk Genişliği:
Genişlik - Darlık Oranı:
Sessiz bölge:
Yoğunluk:
Kod 39
2 nokta (0.25 mm)
2’ye 1.
10 nokta (1.25 mm)
7,82 CPI
Maksimum Barkodu Karakter Sayısı
Bir barkodunda kullanılabilecek maksimum karakter sayısı 25’tir. Aşağıdaki tabloda her bir
satır başına düşen maksimum barkodu karakter sayıları verilmiştir.
Markör Genişliği
12.7 mm (0.5 inç)
25.4 mm (1.0 inç)
38.1 mm (1.5 in.
Satır başına düşen maksimum
barkodu karakter sayısı
*0
4
8
* Etiket üzerinde hiç karakter bulunamaz (aralık genişliğinin tamamı sessiz bölgeye ve
başlatma / durdurma karakterlerine ayrılmıştır)
Barkodu bulunduran etiketler oluşturmak için aşağıdaki talimatları uygulayın:
1.
2.
3.
4.
5.
6.
7.
8.
9.
Lejand türünü Metinden Barkodu modu’na çevirmek için <Barkodu> tuşuna
(Durum Çubuğunda B imgesi belirecektir)
Bir kez <▼> tuşuna basarak Barkodu seçeneğini aktif hale getirin ve <Enter>’e
basın.
İmleç Bar Yüksekliği seçeneği üzerinde yandığında <Enter>’e basın.
Barkodunuzun / barkodlarınızın yüksekliğini <▲> ve <▼> tuşları ile ayarlayın ve
<Enter>’e basın.
Human Readable seçeneğini aktif hale getirmek için bir defa <▼> tuşuna basıp sonra
<Enter>’e basın.
İnsan gözüyle okunabilir metin seçeneğini etkin kılmak ya da iptal etmek için <▲> ve
<▼> tuşlarını kullanın ve sonra <Enter>’e basın.
İnsan gözüyle okunabilir metin seçeneğini etkin kıldıysanız, istediğiniz yazı karakteri
büyüklüğünü <▲> ve <▼> tuşları ile ayarlayın ve sonda <Enter>’e basın.
Başlangıç Menüsü Ağacında bir basamak gerilemek için <Delete> tuşuna basın.
39
10.
11.
12.
13.
14.
Stil seçeniğini aktif hale getirmek için önce iki kez <▼> tuşuna ve sonra da
<Enter>’e basın.
İmleç Rotasyon seçeneği üzerinde yandığında <Enter>’e basın.
<▲> ve <▼> tuşlarını kullanarak istediğini döndürme açısını ayarlayın ve sonra
<Enter>’e basın.
Metin Editörü ekranına geri dönmek için <Func> + <Exit> tuşlarına basın.
İstediğiniz barkodu metnini girin ve etiketinizi basın.
Çoklu Barkodları
Bir etiket üzerine birden çok barkodu girilebilecek olup bir satıra sadece bir barkodu
girilebilir. Etiket üzerine birden çok sayıda barkodu girilmiş olsa da çubuk yüksekliği tek bir
etiket için sadece tek bir yükseklik değerine ayarlanabilir.
Metin ve Barkodu Modları Arasında Geçiş Yapma
Daha önce herhangi bir satıra girilmiş olan metin, Metin modundan Barkodu moduna ve tersi
biçimde ayarlanabilir. Yazdırmak istediğiniz etiket için barkodu ya da metin büyüklüğünün
etiket için uygun olmaması durumunda ekranda “Reduce Type Size (Yazı Karakterini
Küçültün)” iletisini görürsünüz. Ekranı geçiş yapılan satıra doğru kaydırıp (metin için) yazı
karakteri büyüklüğünü ya da (barkodunda) çubuk yüksekliğini düşürdükten sonra yeniden
yazdırma işlemine geçmeniz gerekir
Not: Satırlardan herhangi birinde geçersiz bir Kod 39 barkodu karakteri bulunması
durumunda legand modunu Metin’den Barkodu’na çevirmeniz mümkün değildir.
40
Eğitici Kılavuz
Aşağıdaki sayfalar, değişik yazıcı fonksiyonu varyasyonları kullanılarak etiket oluşturma ve
yazdırma işlemlerinin her bir adımında izlenmesi gereken talimatları içermektedir.
Kullanılan Markör silindirinin parça numarası, her bir talimatın baş kısmında belirtilmiştir.
Bu talimatların bir çoğunda PTL – 19 – 423 parça numarası kullanılmıştır. Bu 1 inç x 1 inç
ebadındaki Markör için TLS2200 TM yazıcınızın Isıl Etiketleme İstem Ambalajı içinde
deneme amaçlı bir silindir de tedarik edilmiş bulunmaktadır.
T1: Tek Satırlı Lejand Oluşturma, Bileşen Markörü
Not: Bu örnekte, yazıcınızda PTL – 19 – 423 parça numaralı bir Markör silindiri
yüklü olduğu kabul edilmiştir.
Yazdırılacak etiket:
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
1.
2.
3.
Merkeze
Merkeze
0 Derece
Bileşen
Birimin bileşen modunda olduğundan emin olmak için Durum Çubuğunu kontrol edin.
Birim bileşen modunda değilse, Kablo İşaretleme modundan Bileşen moduna geçmek
için <Shift > + <Wire > tuşlarına basın.
Birinci satıra 100A değerini girin. (Yazı karakteri varsayılan -9 değerine ayarlıdır).
<Print> tuşuna basın.
41
T2: Birden Çok Yazı Karakteri Kullanarak Etiket Bileşeni Oluşturma
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
1.
2.
3.
4.
5.
6.
7.
Merkeze
Merkeze
0 Derece
Bileşen
Birinci satırdaki metni silmek için <Legand Clear> tuşuna basın.
Yazı karakteri büyüklüğünün varsayılan değeri 9 olmak üzere birinci satıra
MULTIPLE yazın ve <Enter>’e basın.
Yazı karakteri büyüklüğünü 12’ye çıkarmak için üç kez <Shift > + <▲> tuşlarına
basın.
İkinci satıra FONT yazıp <Enter>’e basın.
Yazı karakteri büyüklüğünü 12’den 4’e düşürmek için dört kez <Shift > + <▼>
tuşlarına basın.
Üçüncü satıra SIZES yazın.
42
T3: Kablo Markörü Oluşturma
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
1.
2.
3.
4.
Merkeze
Merkeze
0 Derece
Bileşen
Metindeki bütün satırları silmek için ve yazı karakteri büyüklüğünü varsayılan 9
değerine yeniden ayarlamak için <Shift > + <Form Clear > tuşlarına basın.
Format modunu Bileşen’den Kablo’ya değiştirmek için <Shift > + <Wire > tuşlarına
basın (LCD ekranındaki Durum Çubuğunun C’den W’ye değiştiğine dikkat edin).
Birinci satıra 1001 yazın.
43
T4: Serileştirilmiş Kablo Markörleri Oluşturma
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
1.
2.
3.
4.
5.
6.
7.
8.
Merkeze
Merkeze
0 Derece
Bileşen
Birinci satırdaki metni silmek için <Legand Clear> tuşuna basın.
Birimin Kablo Markörü modunda olduğundan emin olmak için Durum Çubuğunu
kontrol edin. Birim Kablo Markörü modunda değilse Bileşen modunu Kablo Markörü
moduna çevirmek için <Shift > + <Wire > tuşlarına basın.
Birinci satıra A21 yazın.
İmleci son karakterin üzerine konumlandırmak için <◄> tuşuna basın.
<Func> + <Serial> tuşlarına basın.
Ekranda “No. to Serial” bilgi istem komutu belirdiğinde 5 değerini girin ve <Enter>’e
basın.
Ekranda “No. of Copies” bilgi istem komutu belirdiğinde 2 değerini girin.
<Enter> ya da <Print> tuşlarından birine basın. Yazıcı, yukarıda listelenen beş kablo
markörünün her birinden iki adet yazdıracaktır.
44
T5: Döner Metinle Etiketlerin Oluşturulması, Çoklu Suret Çıkarma
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Merkeze
Merkeze
0 Derece
Bileşen
Birimin Bileşen modunda olduğundan emin olmak için Durum Çubuğunu
kontrol edin. Birim Bileşen modunda değilse Kablo Markörü modunu Bileşen moduna
çevirmek için <Shift > + <Wire > tuşlarına basın.
<▼> tuşuna üç kez basarak Stil Alt Menüsüne geçin ve daha sonra <Enter>’e basın.
İmleç Rotasyon seçeneği üzerinde yanıyor haldeyken <Enter>’e basın.
90 derece seçeneğini etkinleştirmek için <▲> tuşuna basın.
<Enter>’e basın
Metin editörü ekranına geri dönmek için <Func> + <Exit> tuşlarına basın.
Yazı karakteri büyüklüğünü 10’a çıkarmak için bir kez <Shift> + <▲> tuşlarına
basın.
Birinci satıra ROTATE yazdıktan sonra <Enter>’e basın.
İkinci satıra TEXT yazın.
<Func> + <Multi Print> tuşlarına basın.
Ekrana gelecek olan “No. Of Copies” bilgi istem komutuna kopya sayısını 3 olarak
girin.
<Enter>’e basın. Yazıcı yukarıda oluşturmuş olduğunuz lejandın üç kopyasını
çıkaracaktır.
45
T6: Barkodu Etiketi Oluşturma
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
<▼> tuşuna üç kez basarak Stil Alt Menüsüne geçin ve daha sonra <Enter>’e basın.
0 derece seçeneğini etkinleştirmek için <▼> tuşuna basın.
<Enter>’e basın
Başlangıç Menüsüne geri dönmek için <Delete> tuşuna basın.
Barkodu seçeneğini etkinleştirmek için iki kez <▲> tuşuna bastıktan sonra <Enter>’e
basın.
İmleç Çubuk Yüksekliği (Bar Height) seçeneği üzerinde yanıyor haldeyken <Enter>’e
basın.
Barkodunuzun yüksekliğini 8 mm’ye (0.31496 inç) ayarlamak için <▲> ve <▼>
tuşlarını kullanın. Bu tuşlarla gerekli ayarlamayı yaptıktan sonra <Enter>’e basın.
Human Readable seçeneğini etkinleştirmek için bir kez <▼> tuşuna bastıktan sonra
<Enter>’e basın.
<▲> ve <▼> tuşlarını kullanarak insan gözü ile okunabilir seçeneğini Açık hale
getirin ve <Enter>’e basın.
Yazı karakteri büyüklüğünü 3’e ayarlamak için <▲> ve <▼> tuşlarını kullanın. Bu
tuşlarla gerekli ayarlamayı yaptıktan sonra <Enter>’e basın.
Metin editörü ekranına dönmek için <Func> + <Exit> tuşlarına basın.
İmleç birinci satır üzerinde yanıyor haldeyken yazı karakteri büyüklüğünü 9’dan 11’e
çıkarmak için iki kez kez <Shift> + <▲> tuşlarına basın.
Birinci satıra BRADY yazın ve sonra <Enter>’e basın.
İkinci satır için Lejand Türünü Metin modundan Barkodu moduna çevirmek için
<Barkodu> tuşuna basın (Durum Çubuğu üzerinde B imgesi belirecektir).
İkinci satıra A101 yazın.
46
T7: Serileştirilmiş Barkodu Etiketlerinin Oluşturulması
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
Barkodu Etiketi Oluşturma başlığı altında verilmiş 1 –17 nolu talimatları aynen
uygulayın.
İmleci en son karakterin üzerine getirmek için <◄> tuşuna basın.
Ekrana gelecek olan “No. of Serial?” bilgi istem komutuna 5 yazıp <Enter>’e basın.
Ekrana gelecek olan “No. of Copies” bilgi istem komutuna 1 yazın.
<Enter> ya da <Print> tuşuna basın.
47
T8: Terminal Bloğu Etiketi Oluşturma
Not: Bu örnekte, yazıcınızda PTLTB – 400 – 375 parça numaralı bir terminal bloğu
Markör silindiri yüklü olduğu kabul edilmiştir.
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
<▼> tuşuna altı kez basarak Biriler (Units) seçeneğini etkinleştirin ve daha sonra
<Enter>’e basın.
<▲> ve <▼> tuşlarını kullanarak birimleri Metrik’e (Metric) ayarlayın ve <Enter>’e
basın.
Sürekli (Continuous) seçeneğini etkinleştirmek için <▲> tuşuna bastıktan sonra
<Enter>’e basın.
İmleç Terminal Blokları üzerinde yanıyor haldeyken <Enter>’e basın.
<▲> ve <▼> tuşlarını kullanarak terminal bloğu aralık tekrar değerini 6 mm’ye
(0.23622) ayarladıktan sonra <Enter>’e basın
Yazı karakteri büyüklüğünü 6’dan 7’ye çıkarmak için bir kez <Shift> + <▲> tuşlarına
basın. Bu işlemi yaptığınız anda imlecin birinci satır üzerinde yanıyor halde olması
gereklidir.
Birinci satıra 101 yazın.
48
11.
12.
13.
14.
15.
16.
<◄> tuşuna basın.
Ekrana gelecek olan “No. to Serial” bilgi istem komutuna 10 yazın ve daha sonra
<Enter>’e basın.
Ekrana gelecek olan “No. of Copies” bilgi istem komutuna kopya sayısını 1 olarak
girin.
<Enter> ya da <Print> tuşlarından birine basın. Yazıcı terminal bloğu markörü
boyunca on kez (101‘den 110’a kadar) çıktı alacaktır.
Yazılan terminal şeridi etiketini kesme konumuna doğru ilerletmek için <Feed>
tuşuna basın.
49
T9: Bağlantı Panosu Etiketlerinin Oluşturulması
Not: Bu örnekte, yazıcınızda PTL – 8 – 422 parça numaralı sürekli bir Markör
silindiri yüklü olduğu kabul edilmiştir.
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
Metindeki bütün satırları silmek için ve yazı karakteri büyüklüğünü varsayılan
14 değerine yeniden ayarlamak için <Shift > + <Form Clear > tuşlarına basın.
<▼> tuşuna altı kez basarak Birimler (Units) seçeneğini etkinleştirin ve daha
<▲> ve <▼> tuşlarını kullanarak birimleri İnç (İnches)’e ayarlayın ve
<Enter>’e basın.
Sürekli (Continuous) seçeneğini etkinleştirmek için <▲> tuşuna bastıktan
<▲> tuşuna bir kez basarak Terminal Blokları seçeneğini etkinleştirdikten
<▲> ve <▼> tuşlarını kullanarak terminal bloğu aralık tekrar değerini
0.60036 (15.25 mm)’ye ayarlayın ve sonra <Enter>’e basın
Yazı karakteri büyüklüğünü 5’dan 6’ye çıkarmak için bir kez <Shift> + <▲>
tuşlarına basın. Bu işlemi yaptığınız anda imlecin birinci satır üzerinde yanıyor
halde olması gereklidir.
Birinci satıra C012 yazdıktan sonra <Enter>’e basın.
İkinci satıra 01D yazın.
İki kez <◄> tuşuna basın.
Ekrana gelecek olan “No. to Serial” bilgi istem komutuna 12 yazın ve daha
Ekrana gelecek olan “No. of Copies” bilgi istem komutuna kopya sayısını 1
olarak girin.
<Enter> ya da <Print> tuşlarından birine basın. Yazıcı terminal bloğu markörü
boyunca on iki kez (01D‘den 12D’ye kadar) çıktı alacaktır.
Yazılan terminal şeridi etiketini kesme konumuna doğru ilerletmek için <Feed>
tuşuna basın.
50
T10: Sürekli Etiket Oluşturma
Not: Bu örnekte, yazıcınızda PTL – 8 – 422 parça numaralı sürekli bir Markör
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Sola
Merkez
0 Derece
Bileşen
Metin
Metindeki bütün satırları silmek için ve yazı karakteri büyüklüğünü varsayılan
14 değerine yeniden ayarlamak için <Shift > + <Form Clear > tuşlarına basın.
<▼> tuşuna altı kez basarak Stil seçeneğini etkinleştirin ve daha sonra
<Enter>’e basın.
Yatay yaslama seçeneğini etkinleştirmek için bir kez <▼> tuşuna basın ve
sonra da <Enter>’e basın.
Sol seçeneğini etkinleştirmek için <▲> ya da <▼> tuşlarından birine bastıktan
Başlangıç Menüsüne geri dönmek için <Delete> düğmesine basın.
Sürekli (Continuos) seçeneğini etkinleştirmek için bir kez <▲> tuşuna
bastıktan sonra <Enter>’e basın
Manşet Başlığı (Banner) seçeneğini etkinleştirmek için bir kez <▼> tuşuna
bastıktan sonra <Enter>’e basın.
Yaslama yönünü Yatay’a çevirmek için <▲> ya da <▼> tuşlarından birine
Birinci satıra BX1.10H2CC Base T HUB TO 2ND FLOOR CALL CENTER
yazın.
51
T11: Sabit Uzunluktaki Kalın Puntolu Manşet Başlıklarının Oluşturulması
Not: Bu örnekte, yazıcınızda PTL – 43 – 439OR parça numaralı sürekli bir Markör
Bir elektrik kablo borusunu tanımlamakta kullanılacak olan aşağıdaki etiketi yazdırın:
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Sola
Merkeze
0 Derece
Bileşen
Metin
Metindeki bütün satırları silmek için ve yazı karakteri
büyüklüğünü varsayılan 19 değerine yeniden ayarlamak için
<Shift > + <Form Clear > tuşlarına basın.
Başlangıç Menüsüne erişmek için <Func> + <Setup> tuşlarına
basın.
<▼> tuşuna altı kez basarak Birimler seçeneğini etkinleştirin ve
daha sonra <Enter>’e basın.
<▲> ve <▼> tuşları ile birimleri Metrik’e ayarladıktan sonra
<Enter>’e basın.
Sürekli (Continuos) seçeneğini etkinleştirmek için dört kez
<▲> tuşuna bastıktan sonra <Enter>’e basın
Sabit Uzunluk seçeneğini etkinleştirmek için bir kez <▼>
tuşuna bastıktan sonra <Enter>’e basın.
<▲> ya da <▼> tuşlarını kullanarak sabit uzunluk tekrar
aralığını 143.000 mm (5.62992 inç) değerine ayarladıktan sonra
<Enter>’e basın.
Metin Editörü ekranına geri dönmek için <Func> + <Exit>
tuşlarına basın.
Birinci satıra 220 VOLTS yazın.
Manşet başlığını kesme konumuna doğru ilerletmek için
<Feed> tuşuna basın.
52
T12: Lejand Listesi Oluşturma, Bileşen Markörler
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
<List> tuşuna basın.
Bir kez <▼> tuşuna basarak Oluştur (Create) seçeneğini etkinleştirin ve daha
Ekrana gelecek olan “Enter List Name (Liste Adını Girin)” bilgi istem
komutuna LIST1 yazın ve <Enter>’e basın.
Ekrana gelecek olan “Enter Part No (Parça Numarasını Girin)” bilgi istem
komutuna PTL – 19 – 423 yazdıktan sonra <Enter>’e basın.
<Shift> + <Form Clear> tuşlarına basarak metin içindeki bütün satırları silin
ve yazı karakteri büyüklüğünü varsayılan değer olan 9’a ayarlayın.
Birinci satıra PANEL1 yazın.
<Shift> + <Legend Clear> tuşlarına basın.
Birinci satıra PANEL1A yazın.
Birinci satıra PANEL2 yazın.
Print (Yazdır) seçeneğini etkinleştirmek için iki kez <▼> tuşuna bastıktan
Ekrana gelecek olan “No. of Copies” bilgi istem komutuna çıktı sayısını 1
olarak girdikten sonra <Enter>’e basın.
53
T13: Farklı Büyüklükteki Yazı Karakteriyle ve Rotasyonlarla Lejand Listesi Oluşturma
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
Birinci satıra 100A yazın.
<Shift> + <Legend Clear> tuşlarına basın. Yazı karakteri büyüklüğünü 7’ye
düşürmek için iki kez <Shift> <▼> tuşlarına basın.
Birinci satıra 100B yazın.
<Func> + <Setup> tuşlarına basın.
Stil seçeneğini etkinleştirmek için üç kez <▼> tuşuna bastıktan sonra
<Enter>’e basın.
54
15.
16.
17.
18.
19.
20.
21.
22.
Dönme açısını 270 Derece’ye ayarlamak için üç kez <▲> tuşuna bastıktan
sonra <Enter>’ basın.
Birinci satıra 100C yazın.
Print seçeneğini etkinleştirmek için iki kez <▼> tuşuna bastıktan sonra
<Enter>’e basın.
55
T14: Lejand Listesi Oluşturma, Kablo Markörleri, Çoklu Kopya Çıkarma
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
Merkeze
Merkeze
0 Derece
Metin
Stil seçeneğini etkinleştirmek için üç kez <▼> tuşuna bastıktan sonra
<Enter>’e basın.
Dönme açısını 0 Derece’ye ayarlamak için <▲> ya da <▼> tuşlarından birine
bastıktan sonra <Enter>’ basın.
Format modunu Bileşen’den Kablo’ya çevirmek için <Shift> + <Wire>
tuşlarına basın (LCD Durum Çubuğu’ndaki C imgesi W’ye dönüşecektir).
56
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
Print seçeneğini etkinleştirmek için iki kez <▼> tuşuna bastıktan sonra
<Enter>’e basın.
57
T15: Lejand Listesi Oluşturma ve Geri Çağırma, Barkodu Etiketleri
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
Barkodu seçeneğini etkinleştirmek için bir kez <▼> tuşuna bastıktan sonra
<Enter>’e basın.
İmleç Çubuk Yüksekliği seçeneği üzerinde yanıyor haldeyken <Enter>’e basın.
<▲> ve <▼> tuşlarını kullanarak barkodunuzun yüksekliğini 8 mm (0.31496
inç) ‘e ayarladıktan sonra <Enter>’ basın.
Human Readable seçeneğini etkinleştirmek için bir kez <▼> tuşuna bastıktan
58
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
<▲> ve <▼> tuşlarını kullanarak insan gözüyle okunabilir metin seçeneğini
AÇIK konuma getirdikten sonra <Enter>’e basın.
<▲> ve <▼> tuşlarını kullanarak yazı karakteri büyüklüğünü 6’ya
ayarladıktan sonra <Enter>’e basın.
İmleç birinci satır üzerinde yanıyor haldeyken yazı karakteri büyüklüğünü
9’dan 11’e çıkarmak için iki kez <Shift> + <▲> tuşlarına basın.
Birinci satıra BRADY yazın ve <Enter>’e basın.
İkinci satırdaki Lejand Türünü Metin modundan Barkodu moduna çevirmek
için <Barcode> tuşuna basın (Durum Çubuğu’nda B imgesi
görüntülenecektir).
İkinci satıra A101 yazın.
Sadece ikinci satırdaki metni silmek için <Legend Clear> tuşlarına basın.
İkinci satıra B101 yazın.
List4’ün etkinliğini sonlandırmak için pili güç düğmesinden Off konumuna
getirerek kapatın.
List4’ü yeniden etkin hale getirmek (geri çağırmak) için:
1. Pilin güç düğmesini On konumuna getirin.
2. <List> tuşuna basın.
3. İmleç Select seçeneği üzerinde yanıyor haldeyken <Enter>’e
basın.
4. <▲> ve <▼> tuşlarını kullanarak List4 seçeneğini etkin hale
getirin ve <Enter>’e basın. Metin Editörü ekranından sonra
parça numarası görüntülenecektir. List4 artık etkin hale
getirilmiştir.
6. Print seçeneğini etkin hale getirmek için iki kez <▼> tuşuna
7. Ekrana gelecek olan “No. of Copies” bilgi istem komutuna çıktı
sayısını 1 olarak girdikten sonra <Enter>’e basın.
59
T16: Lejand Listesi Oluşturma, Legandların Geri Çağrılması ve Düzenlenmesi
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
Birinci satıra 100A yazın.
Birinci satıra 100B yazın.
List5’in etkinliğini sonlandırmak için pilin güç düğmesini Off konumuna
getirerek kapatın.
List5’i yeniden etkin hale getirmek (geri çağırmak) için:
60
1. Pilin güç düğmesini On konumuna getirin.
3. İmleç Select seçeneği üzerinde yanıyor haldeyken <Enter>’e
basın.
4. <▲> ve <▼> tuşlarını kullanarak List5 seçeneğini etkin hale
getirin ve <Enter>’e basın. Metin Editörü ekranından sonra
parça numarası görüntülenecektir.
List5’e bir lejand eklemek için:
1. Metindeki bütün satırları silmek için <Shift > + <Form Clear>
tuşlarına basın.
2. Birinci satıra 100C yazın.
3. <Func> + <Save> tuşlarına basın. Bu işlemden sonra lejand
List5’in sonuna eklenecektir.
List5’e kaydetmiş olduğunuz bir lejandı geri çağırmak için:
1. İkinci lejandı Metin Editörü ekranına çağırmak için iki kez
<Func> + <Recall> tuşlarına basın. 100B no’lu legand Metin
Editörü ekranında görüntülenecektir.
2. Yazı karakteri büyüklüğünü 13’e ayarlamak için dört kez
<Shift> +<▲> tuşlarına basın.
3. <Func> + <Save> tuşlarına basın.
4. Ekrana gelecek olan bilgi istem komutlarından “Save as
Current”ı seçmek için <▼> tuşuna basın.
5. <Enter>’e basın. Lejand 100B’nin yazı karakteri
büyütülmüştür.
List5’e kaydetmiş olduğunuz bir lejandı silmek için:
1. <Func> + <Recall> tuşlarına basın. Metin Editörü ekranında
Legand 100C görüntülenecektir.
2. <Func> + <Shift> + <Delete> tuşlarına basın. Lejand 100C
artık Metin Editörü ekranından silinmiştir.
4. Print seçeneğini etkinleştirmek için iki kez <▼> tuşuna
5. Ekrana gelecek olan “No. of Copies” bilgi istem komutuna çıktı
sayısını 1 olarak girdikten sonra <Enter>’e basın.
61
T17: Lejand Listesi Oluşturma, Kalın Puntolu Manşet Başlıkları
Not: Bu örnekte, yazıcınızda PTL – 42 – 439OR parça numaralı bir manşet başlığı
markör silindiri yüklü olduğu kabul edilmiştir.
Kurulum Durumu:
Yatay Yaslama
Düşey Yaslama
Dönme Açısı
Format
Lejand Türü
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
Merkeze
Merkeze
0 Derece
Bileşen
Metin
ve yazı karakteri büyüklüğünü varsayılan değer olan 18’e ayarlayın.
Başlangıç menüsüne erişmek için <Func> + <Setup> tuşlarına basın.
Birimler seçeneğini etkin hale getirmek için altı kez <▼> tuşuna bastıktan
<▲> ve <▼> tuşlarını kullanarak birimleri Metrik sisteme çevirin ve
<Enter>’ e basın.
Sürekli (Continuous) seçeneğini etkinleştirmek için dört kez <▲> tuşuna
İmleç Manşet Başlığı (Banner) seçeneği üzerinde yanıyor haldeyken
<Enter>’e basın.
Metin Editörü ekranına dönmek için <Func> + <Exit> tuşlarına basın.
Birinci satıra 120 VOLTS yazın.
Birinci satıra CAUTION yazın.
Birinci satıra COMMUNICATIONS CLOSET yazın.
<List > tuşuna basın.
Print seçeneğini etkin hale getirmek için iki kez <▼> tuşuna bastıktan sonra
<Enter>’e basın.
62
Bakım
Aşağıda belirtilmiş olan bakım işlemlerini yerine getirerek TLS2200 TM yazıcınızın her zaman
uygun koşullar altında çalışmasını sağlayın.
Sürücü Silindirin ve Bıçağın Temizlenmesi
Satın almış olduğunuz cihazla birlikte tedarik edilmiş olan temizlik kartındaki talimatları
uygulayın.
Yazıcı Başlığının Temizlenmesi
Bıçak mekanizmasının yerine sabitlenmiş olduğu vidayı genişleterek bıçak mekanizmasını
yerinden çıkarın. Bıçağı yazdırma mekanizmasının üst kısmından çekip çıkarın ve izopropil
alkol içine batırılmış bir pamuk parçasıyla yazıcı başlığını temizleyin.
Donatı Parça Listesi
BRADY Worldwide, Inc. tedarikçi firmanızdan aşağıdaki parça ve donatıları siparişle tedarik
edebilirsiniz:
Parça Tanımı
AC Adaptörü
Pil Şarj Cihazı
Pil Takımı
Temizlik Kiti
İletişim Kablosu
Bıçak Montajı
Toz Kapağı
Koruyucu Taşıma Kılıfı
R4310 Siyah Şerit
R6010 Siyah Şerit
R6210 Siyah Şerit
R4410 Kırmızı Şerit
R4410 Beyaz Şerit
R4410 Mavi Şerit
Yumuşak İç Kılıf
Kullanım Kılavuzu
Stok No
TLS2200 – AC
TLS2200 – BC
TLS2200 – BP
PCK – 5
TLS2200 – CABLE
TLS2200 – C
TLS2200 – DC
TLS2200 – HC
R4310
R6010
R6210
R4410R
R4410W
R4410B
TLS2200 – SC
TLS2200 – UM
NAED No.
18555
18551
18554
18556
18574
33897
18553
18552
18558
18559
18560
18704
18705
18706
18562
18557
63
Ek 1: Arıza Giderimi ve Hata İletileri Kılavuzu
TLS2200 TM yazıcınızın kullanım kılavuzunda belirtilmiş olduğu gibi işlev göstermemesi
durumunda, yazıcınızdaki aksaklığı düzeltmek için aşağıda verilmiş olan arıza giderimi ve
hata iletileri kılavuzundaki talimatları uygulayın. Bunları uyguladıktan sonra da yazıcınızdaki
aksaklık devam ediyorsa BRADY Teknik Servisi ile irtibat kurun.
Arıza Giderme Kılavuzu
Arıza Belirtileri
Olası Arıza Nedeni
Baskı kalitesinin düşük Markör Malzemesi / şerit
olması
kombinasyonu yanlış
seçilmiştir.
Arızanın Çözümü
Yazıcınızda yüklü bulunan markör
silindiri için doğru şeridi yerleştirin.
TLS2200 yazıcınızla birlikte tedarik
edilmiş olan doğru şerit seçimi ile ilgili
Çapraz Referans Şerit Kılavuzu
şemasına bakın.
Güç düğmesine
Pil takımı şarj
1. Pil takımını şarj cihazına bağlayın.
basıldığı halde
edilmemiştir.
2. Yazıcınızı sadece pil gücüyle
yazıcının
çalıştırmadan önce en az beş saat süreyle
çalıştırılamaması
şarj edin.
Pilin normal kullanımı ömrü, hangi
Pil takımı kullanım
sıklıkta kullanıldığına ve uygulanan
ömrünü tamamlamış
bakıma bağlı olarak yaklaşık bir ila üç
olabilir.
yıl kadardır. Yeni bir pil takımı sipariş
edin. Kullanım ömrünü dolduran pilleri
elden çıkarmak için 11. sayfada verilmiş
olan talimatları uygulayın.
Yazcının etiketleri ileri Markör silindiri, yazıcı
1. Yazıcı başlığını açmak için şerit
sevk etmemesi
başlığı kapanmadan önce kartuşunun kilit mekanizmasını boşa alın
malzeme kılavuz
ve markör malzemesini malzeme
slotlarına itilmiştir.
kılavuzu slotlarının arasından çıkarın.
2. Şerit kartuşunun kilit mekanizmasını
kilitleyerek yazıcı başlığını kapatın.
3. Markörleri malzeme kılavuz
slotlarına doğru ilerletin.
Markör silindirinin uç
Markör silindirinin uç kenarını malzeme
kenarı, sürücü silindirine kılavuz slotlarına doğru sokun ve yerine
tam olarak sokulmamıştır. oturduğunu hissedinceye kadar itmeye
devam edin.
Bir makasla markör silindirini keserek
Markör silindirinin baş
düz bir uç kenar oluşturun.
kısmı yırtılmış ya da
düzlüğünü yitirmiştir
Hareketli malzeme kılavuzunu kılavuz
Hareketli malzeme
PSPT markörleri
plakası içindeki doğru çıkıntıya
kesilirken markörlerin kılavuzu yerine tam
olarak tespit edilmemiştir. oturduğundan emin olun.
üst kısımlarının
yarılması
64
Hata İletileri
Hata İletisi
CheckSum hatası
Başlık Açık Hata İletisi
Etiket Yok Hata İletisi
Başlıkta Aşırı Isınma
Olası Nedeni
TLS2200 TM
yazıcınızdaki yazılım
doğru bir biçimde
kurulmamıştır.
Yazıcı başlığı yerine
tespit edilmemiştir.
BRADY Teknik Servisi ile irtibat
kurun.
1. TLS2200 TM yazıcınızın kapağını
yerine tespit etmek için yazıcının sağ
tarafındaki manivelayı hareket ettirin.
2. Görüntüyü silmek için <Enter> ya
da <Delete> tuşlarından birine basın.
TLS2200 TM yazıcısı,
markördeki akıllı hücrenin da <Delete> tuşlarından birine basın.
markör silindiri
2. Markör silindiri bitmişse yeni bir
üzerindeki yerine
silindir takın.
geçtiğini
• Eğer yazıcınızda hala
algılamamaktadır.
kullanabileceğiniz miktarda
markör mevcutsa, sorunun sebebi
markörlerin gerektiği gibi besleme
yapmamasıdır. Markörlerin uç
kenarlarının besleme silindirine
temas edecek biçimde malzeme
kanalı içerisine sokulu vaziyette
olduğundan emin olun. Ayrıca,
markörlerin uç kısmının düz olup
olmadığını da kontrol edin. Eğer,
markörlerin uç kenarı düz değilse
bir makasla keserek düz bir kenar
elde edin.
• Eğer yazıcınızda hala
kullanılabilecek kadar markör
mevcut ve bunlar yazdıra işlemini
yerine getiriyorsa, sorunun sebebi
markörlerin bükülmüş ya da
sıkışmış olması olabilir. Yeniden
kalibrasyon yapmak için <Feed>
tuşuna basın ya da sıkışan
markörleri düzeltmek için yazıcı
başlığını açıp markörleri çekin.
Yazıcı başlığı aşırı
sıcakken işlevini tam
da <Delete> tuşlarından birine basın.
olarak yerine getiremez.
2. Etiket basımına geçmeden önce on
dakika kadar yazıcının soğumasını
bekleyin.
65
Hata İletisi
Geçersiz Etiket
Düşük Lityum Hücre
Pil Seviyesi Düşük
Olası Nedeni
Markör silindiri yazıcıyı Akıllı hücre, silindir üzerindeki toplam
iki kez çalıştırıyor olabilir. markör sayısının %125’i kadarını
çalıştırdıktan durmaya programlanmıştır.
Cihazınıza yeni bir markör silindiri takıp
işleminize devam edin.
Akıllı hücre doğru bir
biçimde
programlanmamıştır.
Yedek pil hafızası düşük
seviyededir.
Pil takımı şarj
edilmemiştir.
Pil takımı kullanım
ömrünü doldurmuş
olabilir.
Şerit Yok
Yazıcınızda şerit
kalmamıştır.
Şerit yanlış takıldığı için
ya da etiketlerin sıkışması
nedeniyle katlanmış ya da
kıvrılmıştır.
Şerit sensörü bozuktur.
Yazı Büyüklüğünü
Küçültün
BRADY Teknik Servisi ile irtibat kurun.
1. Pil takımını şarj cihazına bağlayın.
2. Yazıcınızı sadece pil gücüyle
çalıştırmadan önce en az beş saat süreyle
şarj edin.
Pilin normal kullanımı ömrü, hangi
sıklıkta kullanıldığına ve uygulanan
bakıma bağlı olarak yaklaşık bir ila üç
yıl kadardır. Yeni bir pil takımı sipariş
edin. Kullanım ömrünü doldurmuş
pilleri elden çıkarmak için 11. sayfada
verilmiş olan talimatları uygulayın.
Şeridi değiştirin.
1. Şeridi yerinden çıkarın.
2. Germe makarasının ucunu elinizle
ileri doğru iterek şeridin düz ve
pürüzsüz bir yüzeye sahip olmasını
sağlayın.
3. Şeridi yeniden yazıcıya takın.
Yazma esnasında bu
Satıra daha çok karakter yazabilmek için
iletiyi aldıysanız satır dolu yazı karakterini küçültmeniz gerekir.
demektir.
Bunu yapmak için <Shift> + ▼>
tuşlarına basın.
Yazı karakterini ya da bar kodu
<Print> tuşuna
yüksekliğini küçülttükten sonra tekrar
bastığınızda bu iletiyi
alıyorsanız markör
yüksekliği aşılmış
demektir. Bu durum
metnin satırları arasındaki
yazı karakterleri
büyütüldüğünde ya da çok
uzun bir barkodu
yüksekliği seçildiğinde
ortaya çıkar.
66
Hata İletisi
Hafıza Dolu
Yanlış Parça! PTL – XX –
XXX No’lu parçayı kullanın.
Olası Nedeni
Liste oluşturduğunuz esnada Hafızadaki listelerden birini
bu iletiyi alıyorsanız, hafızaya ya da bir kaçını silin.
kaydedilmiş on liste
(maksimum liste sayısı) var
ya da hafıza kapasitesi aşılmış
demektir.
Herhangi bir lejandı bir
listeye kaydetmeye çalışırken
bu iletiyi alıyorsanız hafıza
kapasitesi aşılmış demektir.
Edit modu kapalı
durumdayken liste seçimi
yaptığınız sırada bu iletiyi
aldıysanız, aşağıdaki
durumlardan biri söz
konusudur:
• Yazıcınızda yüklü bir
parça bulunmamaktadır;
• Yazıcınıza yanlış parça
yüklenmiştir. Doğru
parça listenin
oluşturulmuş olduğu
parçadır.
Hafızadaki liste ya da
lejandlardan bir ya da bir
kaçını silin.
Herhangi bir lejandı aktif bir
listeye kaydetmeye
çalıştığınız sırada bu iletiyi
alıyorsanız, aşağıdaki
durumlardan birisi söz
konusudur:
• Yazıcınızda yüklü bir
parça bulunmamaktadır;
• Yazıcınıza yanlış parça
yüklenmiştir. Doğru
parça listenin
oluşturulmuş olduğu
parçadır.
Yazıcınıza doğru parçayı
yükleyin. Doğru parça listenin
oluşturulmuş olduğu parçadır.
Yazıcınıza doğru parçayı
yükleyin. Doğru parça listenin
oluşturulmuş olduğu parçadır.
67
Not: Lejand listeleri ile işlem yapıyorken “Geçersiz Fonksiyon (Invalid Function)”
iletisini alabilirsiniz. Bu listelerle işlem yapılması ile ilgili detaylı bilgi 37. Sayfadaki Lejand
listeleri başlığı altında verilmiştir. Bu hata iletisinin nedeni yaptığınız işleme göre farklılık
gösterebilecektir. Aşağıdaki tabloda bu hata iletisinin olası nedenleri ile birlikte arıza giderimi
için yapılması gerekenler verilmiştir.
Hata İletisi
Geçersiz
Fonksiyon
Olası Nedeni
Edit moduna girmeye çalıştığınız
sırada bu hata iletisini aldıysanız
hafızaya herhangi bir liste kayıtlı
değildir.
Yazdırma işlemini başlatmaya
çalışıyorken bu iletiyi aldıysanız,
bu o sırada Edit modunda
olduğunuzu gösterir.
Edit modunda olmadığınız halde
yazdırma işlemini başlatmaya
aldıysanız, bu aktif bir listeniz
olmadığını gösterir.
Bir liste oluşturun.
Yapmanız gereken işlemler için 37.
sayfadaki Legand Listeleri başlığı
altındaki talimatlara bakın.
Edit modunu Off konumuna getirin
Bir liste oluşturun ya da
oluşturmuş olduğunuz listelerden
birini etkin hale getirin.
Bir liste oluşturmaya çalışıyorken Edit modunu Off konumuna getirin
bu iletiyi aldıysanız, bu o sırada
Edit modunda olduğunuzu gösterir. sayfadaki Legand Listeleri başlığı
Silmek istediğiniz lejandı geri
Herhangi bir lejandı silmeye
çağırın. Yapmanız gereken
işlemler için 37. Sayfadaki Legand
aldıysanız, bu, lejandın geri
Listeleri başlığı altındaki
çağrılmadığını gösterir.
talimatlara bakın.
Bir liste oluşturun ya da daha önce
Herhangi bir lejandı bir listeye
oluşturulmuş listelerden biri aktif
kaydetmeye çalıştığınız sırada bu
hale getirin. Yapmanız gereken
iletiyi aldıysanız, bu aktif bir
işlemler için 37. Sayfadaki Legand
listenizin bulunmadığını gösterir.
Listeleri başlığı altındaki
talimatlara bakın.
68
Ek 2: Terimler Sözlüğü
Bu kullanım kılavuzundan faydalanabilmek için aşağıdaki terimlerin ne anlama geldiğini
bilmeniz yararlı olacaktır.
Aktif Lejand Listesi – Oluşturduğunuz ya da seçtiğiniz listeler aktif hale gelir. Bu konu, bu
bölümün ilerleyen kısımlarındaki Yeni Bir Liste Oluşturma ve Liste Seçimi başlığı altında
açıklanmıştır.
Etiket – Üzerlerinde yazılı metin bulunan markörlere etiket adı verilir.
Lejand – Markör üzerine yazılacak asıl metindir. Lejandlar LCD ekran üzerinde
görüntülenirler ve liste adı verilerek listeler halinde saklanabilirler.
Lejand Listesi - Bir ya da birden çok lejand bir liste halinde saklanabilir.
Markör – Etiketin boş halidir. Üzerlerine baskı yapılıncaya dek boş etiketlere markör adı
verilir. Markörlerin farklı büyüklüklere sahip olabilmektedir.
Markör Silindiri – Marköre ve üzerinde bir girinti bulunana laynere birlikte markör silindiri
adı verilir. Dönme mili içinde akıllı bir hücre bulunana markör silindiri yazıcıya doğru
sürülür. TLS2200 TM yazıcılarında bulunan akıllı hücreler, kullanılan markörü otomatik
olarak algılamaktadır.
Geri Çağrılan Lejand – Aktif bir lejand listesi içerisinde <Func> + <Recall> ya da <Func>
+ <Shift> + <Recall> tuşlarına bastığınızda lejand geri çağrılır.
Serileştirme – Etiketlerin nümerik ya da alfabetik sırayla otomatik olarak basılması işlemidir.
69
Ek 3: LabelMark/Win TM’den Doğrudan Çıktı Alma
Etiket bastırmak için TLS2200 TM Isıl Aktarımlı Yazıcınızı bir PC’ye bağlayın ve
LabelMark/wWINTM programını kullanın. www.bradyid.com web sayfamızı ziyaret ederek
LabelMark/Win TM yazılımı ile ilgili bilgi edinebilirsiniz.
70

BRADY TLS 2200 YAZICI Kullanım Kılavuzu

Transkript

Benzer belgeler

Kan glukoz ölçer

falcon serisi

Basın Duyurusu - Belcikali gazeteciler Turkiye ziyareti

VISOCALL IP. Hasta El Seti.

falcon y type

ARAÇ KAMERASI, HD Kullanma Kılavuzu
