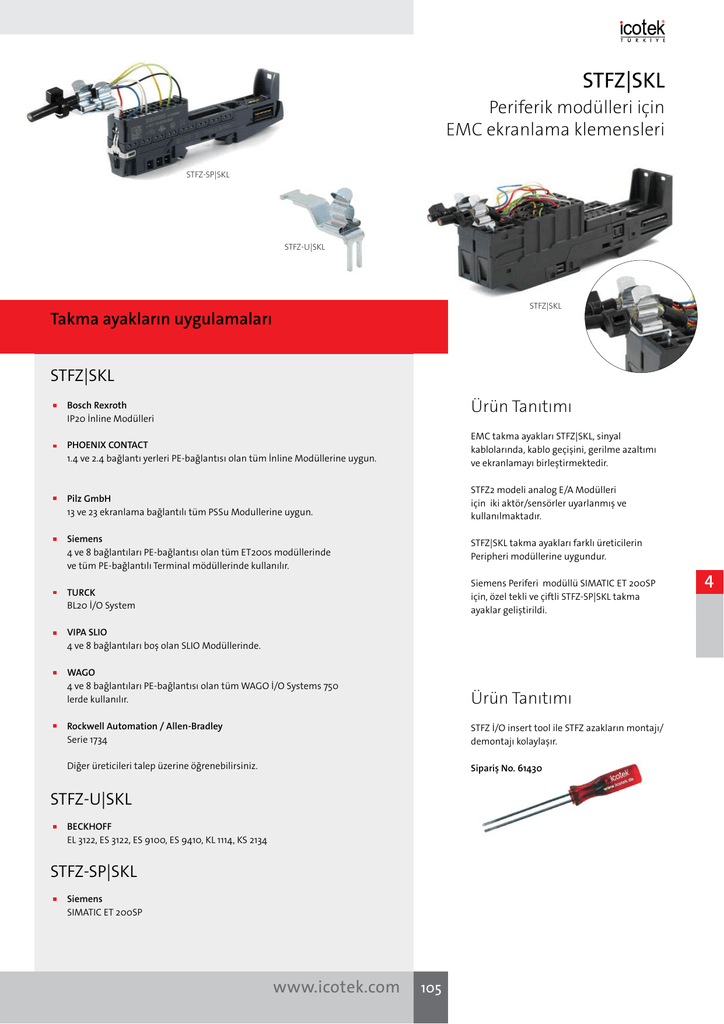

STFZ|SKL

STFZ|SKL
Periferik modülleri için
EMC ekranlama klemensleri
STFZ-SP|SKL
STFZ-U|SKL
STFZ|SKL
Takma ayakların uygulamaları
STFZ|SKL
Ürün Tanıtımı
Bosch Rexroth
IP20 İnline Modülleri
PHOENIX CONTACT
1.4 ve 2.4 bağlantı yerleri PE-bağlantısı olan tüm İnline Modüllerine uygun.
EMC takma ayakları STFZ|SKL, sinyal
kablolarında, kablo geçişini, gerilme azaltımı
ve ekranlamayı birleştirmektedir.
Pilz GmbH
13 ve 23 ekranlama bağlantılı tüm PSSu Modullerine uygun.
STFZ2 modeli analog E/A Modülleri
için iki aktör/sensörler uyarlanmış ve
kullanılmaktadır.
Siemens
4 ve 8 bağlantıları PE-bağlantısı olan tüm ET200s modüllerinde
ve tüm PE-bağlantılı Terminal mödüllerinde kullanılır.
STFZ|SKL takma ayakları farklı üreticilerin
Peripheri modüllerine uygundur.
TURCK
BL20 İ/O System
Siemens Periferi modüllü SIMATIC ET 200SP
için, özel tekli ve çiftli STFZ-SP|SKL takma
ayaklar geliştirildi.
VIPA SLIO
4 ve 8 bağlantıları boş olan SLIO Modüllerinde.
WAGO
4 ve 8 bağlantıları PE-bağlantısı olan tüm WAGO İ/O Systems 750
lerde kullanılır.
Ürün Tanıtımı
Rockwell Automation / Allen-Bradley
Serie 1734
STFZ İ/O insert tool ile STFZ azakların montajı/
demontajı kolaylaşır.
Diğer üreticileri talep üzerine öğrenebilirsiniz.
Sipariş No. 61430
STFZ-U|SKL
BECKHOFF
EL 3122, ES 3122, ES 9100, ES 9410, KL 1114, KS 2134
STFZ-SP|SKL
Siemens
SIMATIC ET 200SP
www.icotek.com
105
STFZ | STFZ2
Farklı Modüller için
EMV-Takma ayaklar, tekli ve çiftli
Pos. 2
Pos. 1
Tip
Ekranlama çapı
Pos. 1
Ekranlama çapı
Pos. 2
Sipariş No.
SB
Ürün Tanıtımı
STFZ|SKL tek ekranlamalı:
Takma ayakları, sinyal kablolarında, kablo
geçişini, gerilme azaltımı ve ekranlamayı
birleştirmektedir.
STFZ|SKL 1.5-3
1.5 - 3 mm
-
37510.1
10
STFZ|SKL 3-6
3 - 6 mm
-
37510.2
10
STFZ|SKL 6-8
6 - 8 mm
-
37510.3
10
STFZ2|01
boş
1.5 - 3 mm
37505.01
10
STFZ2|02
boş
3 - 6 mm
37505.02
10
STFZ2|03
boş
6 - 8 mm
37505.03
10
STFZ2|10
1.5 - 3 mm
boş
37505.10
10
STFZ2|11
1.5 - 3 mm
1.5 - 3 mm
37505.11
10
STFZ2|12
1.5 - 3 mm
3 - 6 mm
37505.12
10
STFZ2|13
1.5 - 3 mm
6 - 8 mm
37505.13
10
STFZ2|20
3 - 6 mm
boş
37505.20
10
STFZ2|21
3 - 6 mm
1.5 - 3 mm
37505.21
10
STFZ2|22
3 - 6 mm
3 - 6 mm
37505.22
10
STFZ2|23
3 - 6 mm
6 - 8 mm
37505.23
10
STFZ2|30
6 - 8 mm
boş
37505.30
10
STFZ2|31
6 - 8 mm
1.5 - 3 mm
37505.31
10
STFZ2|32
6 - 8 mm
3 - 6 mm
37505.32
10
STFZ2|33
6 - 8 mm
6 - 8 mm
37505.33
10
Farklı üreticilerin periferi modüllerine
uygundur (sayfa 105).
STFZ2 çift ekranlamalı:
Kablo çapına göre kullanabileceğiniz
EMC ekranlama klemensleri:
SKL 1.5-3 | SKL 3-6 | SKL 6-8
Avantajlar
Sinyal kabloların klemslerinde doğrudan
ekranlama
Periferi modüllerinde doğrudan Kablo
girişi ve gerilmeyi azaltma
Özellikler
Malzeme
SKL-Klemensler Yay çeliği, çinko kaplama
STFZ-Ayak
Çelik, galvanik çinko kaplama
Aksesuar parçaları
KB Kablo bağı
Kablo sıyırma aletleri
STFZ İ/O Insert Tool
159
113
105
106
STFZ-U | STFZ-SP | STFZ2-SP
Siemens ve Beckhof Modülleri
için MV-Takma ayaklar, tekli ve çiftli
Pos. 2
Pos. 1
STFZ-SP|SKL
Tip
Ekranlama çapı
Pos. 1
Ekranlama çapı
Pos. 2
Sipariş No.
SB
STFZ-SP|SKL / STFZ-U|SKL tekli ekranlama:
Ürün Tanıtımı
1.5 - 3 mm
-
37512.1
10
STFZ-U|SKL 1.5-3
1.5 - 3 mm
-
37514.1
10
STFZ-SP|SKL 3-6
3 - 6 mm
-
37512.2
10
STFZ-U|SKL 3-6
3 - 6 mm
-
37514.2
10
STFZ-SP|SKL 6-8
6 - 8 mm
-
37512.3
10
6 - 8 mm
-
37514.3
10
STFZ-SP|SKL 1.5-3
STFZ-U|SKL 6-8
STFZ-SP|SKL takma ayakları, Siemens in Periferi
modüllerin SIMATIC ET 200SP sinyal kablolarında,
kablo geçişini, gerilme azaltımı ve ekranlamayı
birleştirmektedir. STFZ2-SP modeli analog E/A
Modülleri için iki aktör/sensörler uyarlanmış ve
kullanılmaktadır. Beckhof-Modüllerin STFZ-U
takma ayakları (sayfa 105).
Kablo çapına göre kullanabileceğiniz EMC
ekranlama klemensleri:
SKL 1.5-3 | SKL 3-6 | SKL 6-8
STFZ2-SP çiftli ekranlama:
STFZ2-SP|01
boş
1.5 - 3 mm
37507.01
10
STFZ2-SP|02
boş
3 - 6 mm
37507.02
10
STFZ2-SP|03
boş
6 - 8 mm
37507.03
10
STFZ2-SP|10
1.5 - 3 mm
boş
37507.10
10
STFZ2-SP|11
1.5 - 3 mm
1.5 - 3 mm
37507.11
10
STFZ2-SP|12
1.5 - 3 mm
3 - 6 mm
37507.12
10
STFZ2-SP|13
1.5 - 3 mm
6 - 8 mm
37507.13
10
STFZ2-SP|20
3 - 6 mm
boş
37507.20
10
STFZ2-SP|21
3 - 6 mm
1.5 - 3 mm
37507.21
10
STFZ2-SP|22
3 - 6 mm
3 - 6 mm
37507.22
10
STFZ2-SP|23
3 - 6 mm
6 - 8 mm
37507.23
10
STFZ2-SP|30
6 - 8 mm
boş
37507.30
10
STFZ2-SP|31
6 - 8 mm
1.5 - 3 mm
37507.31
10
STFZ2-SP|32
6 - 8 mm
3 - 6 mm
37507.32
10
STFZ2-SP|33
6 - 8 mm
6 - 8 mm
37507.33
10
Avantajlar
Sinyal kabloların klemslerinde doğrudan
ekranlama
Periferi modüllerde doğrudan Kablo girişi ve
gerilmeyi azaltma
Özellikler
Malzeme
SKL-Klemensler Yay çeliği, çinko kaplama
STFZ-SP-Ayak Çelik, galvanik çinko kaplama
Aksesuar parçaları
KB Kablo bağı
159
Kablo sıyırma aletleri 113
STFZ İ/O Insert Tool
105
STFZ-U|SKL
