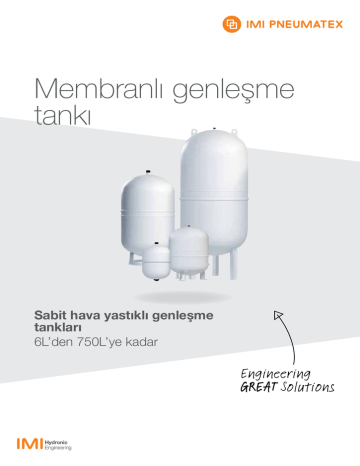

Membranlı genleşme tankı

Membranlı genleşme
tankı
Sabit hava yastıklı genleşme
tankları
6L’den 750L’ye kadar
IMI PNEUMATEX / Basınçlandırma / Membranlı genleşme tankı
Membranlı genleşme
tankı
Sabit membranlı MN Tanklar, 750 litreye kadar renovasyon veya yeni
binalardaki ısıtma ve soğutma sistemleri için idealdir. Bu ürünler sade
bir tasarıma ve güçlü yapıya sabitlerdir.
Ana özellikler
>> Değişik sistem ihtiyaçlarına cevap
verecek ürün gamı
6L’den 750L’ye kadar
>> EN 13831 standardına uygun kalın
>> Dayanıklı çelik gövde
tankın uzun ömürlü olmasını sağlar
>> Küçük tanklar
6L – 50 L arası tanklar kolaylıkla duvara
monte edilebilir
SBR Membran
Sisteme minimum hava difüzyonunu
garantiler.
Teknik özellikler
Uygulama:
Isıtma ve soğutma sistemleri.
İşletme sıcaklığı:
- 10°C - +100°C
Akışkan:
Agresif ve toksik olmayan sistem
akışkanları.
%49’ye kadar antifriz katkısına uyumlu.
Malzeme:
Tank: Çelik
Kauçuk membran: SBR
Basınç:
İzin verilen asgari basınç, PSmin: 0 bar
İzin verilen azami basınç, PS: bkz.
Modeller
Nakliye ve depolama:
Donma korumalı, kuru yerlerde.
Fonksiyon, Ekipman, Özellikler
- EN 13831 standartlarına uygun sabit
membrane.
- Model MN-6 - MN-24 arası: destek ile
duvara montaj mümkündür.
- Model MN-35 - MN-50 arası: ayak ile
duvara asmak veya dik monte etmek
mümkündür.
- Model MN-80 - MN-750 arası: sadece
dik monte etmek mümkündür.
2
Onaylar:
PED/DEP 97/23/EC’ye göre CE tasarım
testi.
Modeller
Membranlı Genleşme Tankı MN
Model
VN
[l]
D
H
m
[kg]
S
Model No
Maksimum çalışma basıncı 3,5 bar
MN-6
6
1,5
MN-8
8
1,5
MN-10
10
1,5
MN-12
12
1,5
MN-18
18
1,5
MN-24
24
1,5
245
245
245
285
285
325
250
280
330
325
395
420
2,10
2,30
2,55
3,10
3,60
5,00
M3/4”
M3/4”
M3/4”
M3/4”
M3/4”
M3/4”
11110-015006
11110-015008
11110-015010
11110-015012
11110-015018
11110-015024
Maksimum çalışma basıncı 6,0 bar
MN-35
35
1,5
MN-50
50
1,5
MN-80
80
1,5
MN-100
100
1,5
MN-150
150
1,5
MN-200
200
1,5
MN-250
250
1,5
MN-300
300
1,5
MN-400
400
1,5
380
380
460
460
510
590
590
650
650
435
565
690
810
970
985
1230
1220
1550
6,15
7,40
12,40
14,00
21,95
30,10
34,25
38,40
55,05
M3/4”
M3/4”
M3/4”
M3/4”
M1”
M1”
M1”
M1”
M1”
11111-015035
11111-015050
11111-015080
11111-015100
11111-015150
11111-015200
11111-015250
11111-015300
11111-015400
MN-500
MN-600
MN-700
MN-750
750
750
750
750
1575
1715
1930
2015
58,00
72,00
77,44
155,00
M1”
M1”
M1”
M1”
11111-025500
11111-025600
11111-025700
11111-025750
500
600
700
750
p0
[bar]
2,5
2,5
2,5
2,5
3
IMI PNEUMATEX / Basınçlandırma / Membranlı genleşme tankı
Basınçlandırma için aksesuarlar
Destek
MN-6 – MN-24 arası tanklar için
Model
W
H
m
[kg]
Model No
Şerit ve vida ile birlikte
107
90
0,24
15101-000002
Shut-off valve
Model
PS
[bar]
Bağlantılar
W
H
m
[kg]
Model No
MN tanklar için, 3/4”
10
FM 3/4’’
70
100
0,34
15101-000001
Bu dokümandaki ürünler, bilgiler, fotoğraflar, grafikler ve diyagramlar önceden haber verilmeksizin
ve sebep gösterilmeden IMI Hydronic Engineering firması tarafından değiştirilebilir. Ürünlerimizin ve
özelliklerinin en güncel bilgileri için lütfen www.imi-hydronic.com sitesini ziyaret ediniz.
RSM TR MN 03.2015
