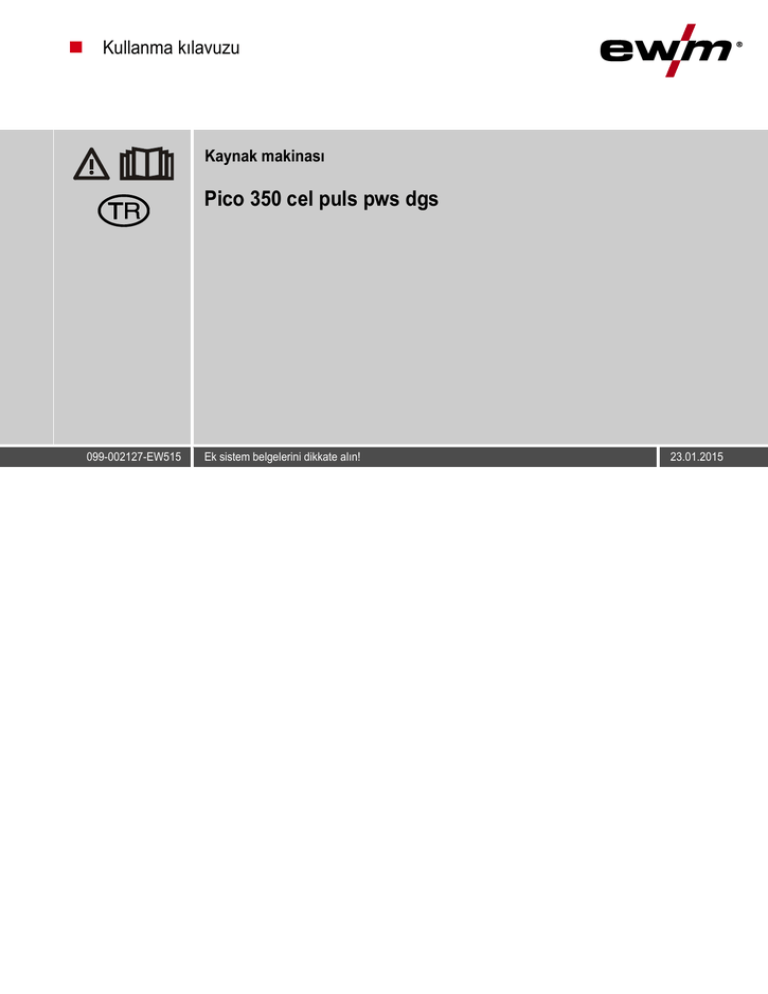

Kullanma kılavuzu
Kaynak makinası
Pico 350 cel puls pws dgs
099-002127-EW515
Ek sistem belgelerini dikkate alın!
23.01.2015
Genel Bilgiler
DİKKAT
Kullanım kılavuzunu okuyun!
Kullanım kılavuzu ürünlerin güvenli kullanımı konusunda bilgi verir.
• Tüm sistem bileşenlerinin kullanım kılavuzunu okuyun!
• Kaza önleme talimatlarını dikkate alın!
• Ülkelere özel şartları dikkate alın!
• Gerekirse imza yoluyla onaylatın.
AÇIKLAMA
Kurulum, ilk çalıştırma, çalıştırma, kullanım alanındaki özellikler ve kullanım amacı ile ilgili sorularınız varsa yetkili
satıcınıza ya da +49 2680 181-0 numaralı telefondan
müşteri hizmetlerimize başvurun.
Yetkili satıcıların listesini www.ewm-group.com sitesinde bulabilirsiniz.
Bu sistemin çalıştırılması ile ilgili sorumluluk, yalnızca sistemin fonksiyonu ile sınırlıdır. Hiçbir şekilde başka bir sorumluluk kabul edilmez. Bu
sorumluluk muafiyeti tesis ilk kez çalıştırıldığında kullanıcı tarafından kabul edilmiş olur.
Bu kullanım talimatlarının yerine getirilip getirilmediği ve aygıtın kurulum, çalıştırma, kullanım ve bakım işlemleriyle ilgili koşullar ve yöntemler
üretici tarafından kontrol edilemez.
Kurulumun usulüne uygun olarak yapılmaması, hasara yol açabilir ve bunun sonucunda insanlar için tehlike oluşturabilir. Bu nedenle, hatalı
kurulum, usulüne uygun olmayan çalıştırma, yanlış kullanım ve bakım sonucunda veya bunlarla herhangi bir şekilde ilgili olarak ortaya çıkan
kayıp, hasar veya masraflar için hiçbir sorumluluk kabul etmiyoruz.
© EWM AG, Dr. Günter-Henle-Straße 8, D-56271 Mündersbach
Bu belgenin telif hakkı üreticide kalır.
Kısmen de olsa çoğaltılması için mutlaka yazılı izin gereklidir.
Teknik değişiklik yapma hakkı saklıdır.
İçindekiler
Bu kullanma kılavuzunun kullanımı hakkında uyarılar
1
İçindekiler
1 İçindekiler .................................................................................................................................................................................. 3
2 Güvenlik bilgileri ....................................................................................................................................................................... 6
2.1
Bu kullanma kılavuzunun kullanımı hakkında uyarılar ................................................................................................... 6
2.2
Sembol açıklaması ......................................................................................................................................................... 7
2.3
Genel .............................................................................................................................................................................. 8
2.4
Taşıma ve kurulum ....................................................................................................................................................... 12
2.4.1
Ortam koşulları .......................................................................................................................................... 13
2.4.1.1
Çalışır durumda ...................................................................................................................... 13
2.4.1.2
Nakliyat ve Depolama ............................................................................................................. 13
3 Amaca uygun kullanım ........................................................................................................................................................... 14
3.1
Uygulama alanı ............................................................................................................................................................ 14
3.1.1
E-Manüel kaynağı ...................................................................................................................................... 14
3.1.1.1
Oluk açma ............................................................................................................................... 14
3.1.2
TIG (Liftarc)-kaynağı .................................................................................................................................. 14
3.1.3
MIG/MAG standart kaynak ........................................................................................................................ 14
3.1.3.1
MIG/MAG kaynağı - voltage-sensing ...................................................................................... 14
3.1.4
Kutup değiştirici anahtar (pws) .................................................................................................................. 14
3.1.5
Mıknatıslığı giderme .................................................................................................................................. 14
3.2
Geçerli olan diğer belgeler ........................................................................................................................................... 15
3.2.1
Garanti ....................................................................................................................................................... 15
3.2.2
Uygunluk beyanı ........................................................................................................................................ 15
3.2.3
Yüksek elektrik riski olan ortamda kaynak ................................................................................................. 15
3.2.4
Servis belgeleri (yedek parçalar ve devre şemaları) .................................................................................. 15
3.2.5
Kalibrasyon / Doğrulama ........................................................................................................................... 15
4 Cihaz açıklaması - Hızlı genel bakış ...................................................................................................................................... 16
4.1
Önden görünüm ........................................................................................................................................................... 16
4.2
Arkadan görünüm ......................................................................................................................................................... 18
4.3
Cihaz kumandası - Kullanım elemanları....................................................................................................................... 20
5 Yapı ve İşlev ............................................................................................................................................................................ 22
5.1
Genel bilgiler ................................................................................................................................................................ 22
5.2
Cihaz soğutması ........................................................................................................................................................... 23
5.3
İşlem parçası kontrolü, genel ....................................................................................................................................... 23
5.4
Taşıma ve kurulum ....................................................................................................................................................... 23
5.4.1
Taşıma kemerinin uzunluğunu ayarlama ................................................................................................... 24
5.4.2
Kablo kemeri .............................................................................................................................................. 24
5.4.3
Kablo tutucu ............................................................................................................................................... 25
5.4.3.1
Montaj ..................................................................................................................................... 25
5.4.3.2
Kullanım .................................................................................................................................. 25
5.4.4
Koruma tapası, kaynak makinası kontrolü ................................................................................................. 26
5.4.4.1
Sökme / takma ........................................................................................................................ 26
5.4.5
Kaynak bilgisi göstergesi ........................................................................................................................... 27
5.5
Şebeke bağlantısı ......................................................................................................................................................... 28
5.5.1
Şebeke türü ............................................................................................................................................... 28
5.6
E-Manüel kaynağı ........................................................................................................................................................ 29
5.6.1
Elektrot pensesi ve işlem parçası hattının bağlanması.............................................................................. 29
5.6.2
Kaynak yöntemi ve parametre seçimi ........................................................................................................ 30
5.6.2.1
Arcforce (kaynak kılavuz çizgileri) ........................................................................................... 30
5.6.2.2
Sıcak başlatma akımı ve sıcak başlatma süresi ..................................................................... 31
5.6.2.3
Yapışmaz ................................................................................................................................ 31
5.6.3
Örtülü elektrot pulse kaynağı dikey yukarı pozisyonda (PF) ...................................................................... 32
5.6.4
Örtülü elektrot pals kaynağı ....................................................................................................................... 33
5.6.5
Diğer ayarlar .............................................................................................................................................. 34
099-002127-EW515
23.01.2015
3
İçindekiler
5.7
5.8
5.9
5.10
5.11
5.12
5.13
WIG kaynağı ................................................................................................................................................................. 36
5.7.1
Koruyucu gaz tedariği ................................................................................................................................ 36
5.7.1.1
Bağlantı ................................................................................................................................... 36
5.7.2
Gaz valfli TIG kaynak torçu bağlantısıl....................................................................................................... 37
5.7.3
Kaynak yöntemi ve parametre seçimi ........................................................................................................ 38
5.7.4
TIG ark tutuşması....................................................................................................................................... 38
5.7.4.1
Liftarc Ateşleme ....................................................................................................................... 38
5.7.5
TIG pulse kaynağı ...................................................................................................................................... 39
5.7.6
Diğer ayarlar............................................................................................................................................... 40
MIG/MAG kaynağı ........................................................................................................................................................ 41
5.8.1
Ara hortum paketinin güç kaynağına bağlanması ...................................................................................... 41
5.8.2
Koruyucu gaz tedariği ................................................................................................................................ 42
5.8.2.1
Koruyucu gaz miktarınınayarlanması ...................................................................................... 43
5.8.3
MIG/MAG kaynağı, sabit gerilimli (CV) ...................................................................................................... 43
5.8.3.1
Seçim ...................................................................................................................................... 43
5.8.3.2
Diğer ayarlar ............................................................................................................................ 43
5.8.4
MIG/MAG kaynağı, sabit akımlı (CC) ......................................................................................................... 44
5.8.4.1
Seçim ...................................................................................................................................... 44
5.8.4.2
Diğer ayarlar ............................................................................................................................ 44
5.8.5
MIG/MAG kaynağı - voltage-sensing ......................................................................................................... 45
5.8.5.1
Genel bilgiler ........................................................................................................................... 45
5.8.5.2
Bağlantı şeması ....................................................................................................................... 45
5.8.5.3
Lejant ....................................................................................................................................... 45
5.8.5.4
Besleme hatlarının bağlanması ............................................................................................... 46
Mıknatıslığı giderme ..................................................................................................................................................... 47
5.9.1
Akım hatlarının döşenmesi ile ilgili uyarılar ................................................................................................ 47
5.9.2
Akım hatları bağlantısı ............................................................................................................................... 48
5.9.2.1
Lejant ....................................................................................................................................... 48
5.9.3
Mıknatıslığı giderme işletimini etkinleştirme ............................................................................................... 49
5.9.3.1
Otomatik akım kesici ............................................................................................................... 49
Kaynak akımı polaritesi değişimi (polarite değişimi) ..................................................................................................... 50
Uzaktan regülatör ......................................................................................................................................................... 51
5.11.1
Elle uzaktan kumanda RT PWS 1 19POL .................................................................................................. 51
5.11.2
Ayak uzaktan kumandası RTF1 19POL ..................................................................................................... 51
5.11.3
Ayak uzaktan kumandası RTF2 19POL 5m ............................................................................................... 51
5.11.4
Elle uzaktan kumanda RT1 19POL ............................................................................................................ 51
Kir filtresi ....................................................................................................................................................................... 52
Cihaz konfigürasyonu menüsü ..................................................................................................................................... 53
6 Tamir, bakım ve tasfiye ........................................................................................................................................................... 55
6.1
Genel ............................................................................................................................................................................ 55
6.2
Bakım çalışmaları, aralıklar .......................................................................................................................................... 55
6.2.1
Günlük Bakım İşleri .................................................................................................................................... 55
6.2.1.1
Görsel kontrol .......................................................................................................................... 55
6.2.1.2
Çalışma kontrolü ..................................................................................................................... 55
6.2.2
Aylık bakım çalışmaları .............................................................................................................................. 55
6.2.2.1
Görsel kontrol .......................................................................................................................... 55
6.2.2.2
Çalışma kontrolü ..................................................................................................................... 55
6.2.3
Yıllık kontroller ( işletme esnasında inceleme ve kontrol) .......................................................................... 56
6.3
Makineyi tasfiye etme ................................................................................................................................................... 56
6.3.1
Son kullanıcıya üretici beyanı .................................................................................................................... 56
6.4
RoHS koşullarını yerine getirme ................................................................................................................................... 56
4
099-002127-EW515
23.01.2015
İçindekiler
7 Arıza gidermek ........................................................................................................................................................................ 57
7.1
Arıza giderme için kontrol listesi ................................................................................................................................... 57
7.2
Hata bildirimleri (güç kaynağı) ...................................................................................................................................... 58
7.3
Kaynak parametrelerini fabrika ayarlarına sıfırlama ..................................................................................................... 59
8 Teknik veriler ........................................................................................................................................................................... 60
8.1
Pico 350 cel puls pws dgs ............................................................................................................................................ 60
9 Ek donanım ............................................................................................................................................................................. 61
9.1
Uzaktan kumanda ve aksesuarlar ................................................................................................................................ 61
9.2
Seçenekler ................................................................................................................................................................... 61
9.3
Genel ek donanımlar .................................................................................................................................................... 61
9.4
Sistem bileşenleri ......................................................................................................................................................... 61
9.4.1
Tel besleme ünitesi .................................................................................................................................... 61
10 Ek A .......................................................................................................................................................................................... 62
10.1 EWM bayilerine genel bakış ......................................................................................................................................... 62
099-002127-EW515
23.01.2015
5
Güvenlik bilgileri
2
Güvenlik bilgileri
2.1
TEHLİKE
Doğrudan beklenen ağır bir yaralanmayı ya da ölümü engellemek için tam olarak uyulması gereken çalışma
ya da işletme yöntemleri.
• Güvenlik uyarısı, başlığında genel bir uyarı simgesi ile "TEHLİKE" sinyal sözcüğünü içeriyor.
• Ayrıca tehlike, sayfa kenarındaki bir piktogramla vurgulanır.
UYARI
Olası ağır bir yaralanmayı ya da ölümü engellemek için tam olarak uyulması gereken çalışma ya da işletme
yöntemleri.
• Güvenlik uyarısı, başlığında genel bir uyarı simgesi ile "UYARI" sinyal sözcüğünü içeriyor.
• Ayrıca tehlike, sayfa kenarındaki bir piktogramla vurgulanır.
DİKKAT
Kişilerin tehlikeye atılmasını ve olası hafif yaralanmaları önlemek üzere eksiksiz uyulması gereken çalışma
ve işletim yöntemleri.
• Güvenlik bilgisinin başlığında "DİKKAT" kelimesi ile birlikte genel bir uyarı sembolü de bulunur.
• Tehlike, sayfa kenarında bulunan bir piktogram ile vurgulanır.
DİKKAT
Ürünün zarar görmesini veya bozulmasını önlemek üzere eksiksiz uyulması gereken çalışma ve işletim
yöntemleri.
• Güvenlik uyarısı, başlığında genel bir uyarı simgesi olmadan "DİKKAT" sinyal sözcüğünü içeriyor.
• Tehlike, sayfa kenarında bulunan bir piktogram ile vurgulanır.
AÇIKLAMA
Kullanıcının dikkat etmesi gereken teknik özellikler.
• Açıklama, başlığında genel bir uyarı simgesi olmadan "AÇIKLAMA" sinyal sözcüğünü içeriyor.
Belirli bir durumda ne yapılacağını adım adım gösteren kullanım talimatları ve listelerini, dikkat çekme noktasından
tanıyabilirsiniz, örneğin:
• Kaynak akımı hattının yuvasını ilgili nesneye takın ve kilitleyin.
6
099-002127-EW515
23.01.2015
Güvenlik bilgileri
Sembol açıklaması
2.2
Sembol açıklaması
Sembol
Tarif
Doğru
Yanlış
Basın
Basmayın
Çevirin
Açın
Cihazı kapatın
Cihazı çalıştırın
ENTER
ENTER
NAVIGATION
EXIT
4s
ENTER (Menüye giriş)
NAVIGATION (Menüde gezinti)
EXIT (Menüden çıkış)
Zaman göstergesi (örnek: 4 s bekleyin/basın)
Menü görüntülemede kesinti (başka ayar olanakları mevcut)
Alet gerekmiyor/kullanmayın
Alet gerekiyor/kullanın
099-002127-EW515
23.01.2015
7
Güvenlik bilgileri
Genel
2.3
Genel
TEHLİKE
Elektromanyetik alanlar!
Akım kaynağı elektrik veya elektromanyetik alanların oluşmasına neden olabilir,
bu alanlar EDV-, CNC-cihazları, telekomünikasyon hatları, ağ-, sinyal hatları ve kalp ritim düzenleyicileri gibi
cihazların fonksiyonları üzerinde olumsuz etkiler yaratabilir.
• Bakım talimatlarına uyunuz - Bkz. 6, Tamir, bakım ve tasfiye!
• Kaynak hatlarını tamamen çözün!
• Işımaya karşı hassas olan cihazları veya donanımları uygun bir biçimde yalıtın!
• Kalp ritim düzenleyicilerinin fonksiyonları olumsuz olarak etkilenebilir (Gerekli görüldüğünde bir hekim tavsiyesi
alınmalı).
Hatalı tamirat ve modifikasyon yapılamaz!
Yaralanmaları ve cihazda hasar meydana gelmesini önlemek için cihaz yalnızca eğitimli, yetkin kişiler
tarafından tamir ya da modifiye edilmelidir!
İzinsiz müdahalelerde garanti ortadan kalkar!
• Tamir gerektiğinde yetkin kişileri (eğitimli servis personeli) görevlendirin!
Elektrik çarpması!
Kaynak cihazları, temas durumunda yaşamsal tehlike oluşturan elektrik çarpmalarına ve yanmalara yol
açan yüksek gerilimler kullanır. Düşük gerilimlere temas edildiğinde de insan şok yaşayabilir ve bunun
sonucunda bir kaza geçirebilir.
• Cihaz yalnızca uzman personel tarafından açılmalıdır!
• Cihazdaki, gerilim ileten hiçbir parçaya dokunmayın!
• Bağlantı ve birleştirme hatları sorunsuz bir durumda olmalıdır!
• Kaynak torçları ve çubuk elektrot tutucuları yalıtımlı olarak yerleştirin!
• Yalnızca kuru koruyucu giysi giyin!
• Kondensatörler boşalıncaya kadar 4 dakika bekleyin!
UYARI
Işıma veya aşırı ısı nedeniyle yaralanma riski!
Ark ışıması ciltte ve gözlerde hasarların oluşmasına neden olur.
Sıcak parçalar ve kıvılcımlar ile temas yanıkların oluşmasına neden olur.
• Koruyucu kaynak paneli veya yeterli bir koruma seviyesine sahip olan kaynak başlığı kullanın (uygulamaya
bağlı olarak)!
• İlgili ülkenin yürürlükteki gerekliliklerine uygun olan kuru koruyucu kıyafetleri (örneğin koruyucu kaynak paneli,
eldiven ve benzeri) kullanın!
• İşleme dahil olmayan kişileri koruyucu perdeler veya koruyucu duvarlar ile ışıma ve körelme tehlikesine karşı
koruyun!
Patlama tehlikesi!
Kapalı kaplarda bulunan ve görünürde zararsız olan maddeler ısınma dolayısıyla aşırı basınç oluşmasına
neden olabilirler.
• Yanıcı ve patlayıcı sıvılar içeren tanklar çalışma alanından uzak tutulmalıdır!
• Patlayıcı sıvıları, tozları veya gazların kaynak veya kesme işleminden dolayı ısınmasını engelleyin!
8
099-002127-EW515
23.01.2015
Güvenlik bilgileri
Genel
UYARI
Duman ve gazlar!
Duman ve gazlar nefes darlığına ve zehirlenmeye yol açabilir! Ayrıca çözücü maddelerin dumanları
(klorlandırılmış hidrokarbon) ark kaynağının ultraviyole ışıması nedeniyle zehirli fosgene dönüşebilir!
• Yeterli temiz hava sağlayın!
• Çözücü maddelerin dumanlarını ark kaynağının ışıma alanından uzak tutun!
• Gerekli durumlarda uygun bir solunum maskesi kullanın!
Yangın tehlikesi!
Kaynak işlemi esnasında oluşan yüksek ısılar, sıçrayan kıvılcımlar, akkor parçalar ve sıcak curüflar
nedeniyle alevler oluşabilir.
Sızan kaynak akımları da alevlerin oluşmasına neden olabilir!
• Çalışma alanındaki alev kaynaklarına dikkat edin!
• Kibrit veya çakmak gibi kolay alev alan cisimleri yanınızda bulundurmayın.
• Çalışma alanında uygun söndürme ekipmanlarını hazır bulundurun!
• Kaynak işlemine başlamadan önce üzerinde çalışılan parçanın yanabilir artıklarını güzelce temizleyin.
• Kaynak yapılmış parçaların işlemlerine parçalar soğuduktan sonra devam edin.
Yanabilir malzemeler ile temasta bulunmalarını engelleyin!
• Kaynak hatlarını kurallara uygun bir şekilde bağlayın!
Güvenlik uyarıları dikkate alınmadığında kaza tehlikesi!
Güvenlik uyarılarının dikkate alınmaması hayati tehlikeye yol açabilir!
• Bu talimattaki güvenlik uyarılarını dikkatle okuyun!
• Ülkeye özel kaza önleme talimatlarını dikkate alın!
• Çalışma alanındaki kişileri kurallara uymaları konusunda uyarın!
Birden fazla akım kaynağı birlikte kullanıldığında tehlike!
Birden fazla akım kaynağı paralel veya seri birlikte kullanılacaksa, bu sadece bir uzman tarafından
üreticinin önerileri doğrultusunda gerçekleştirilmelidir. Tertibatlar ark kaynağı çalışmaları için ancak kontrol
edildikten sonra kullanılmalıdır, bu şekilde izin verilen boşta çalışma geriliminin aşılmaması sağlanmalıdır.
• Cihaz bağlantısı yalnızca bir uzman tarafından yapılmalıdır!
• Münferit akım kaynakları devre dışı bırakıldığında tüm şebeke ve kaynak akımı hatları güvenli bir şekilde genel
kaynak sisteminden ayrılmalıdır. (geri gerilimler nedeniyle tehlike!)
• Kutup değiştirici anahtarlı kaynak makinaları (PWS serisi) veya alternatif akım kaynağı makineleri (AC) birlikte
devreye alınmamalı, çünkü basit bir yanlış kullanım sonucunda kaynak gerilimleri izin verilmeyen bir şekilde
toplanabilir.
DİKKAT
Gürültü kirliliği!
70 dBA'nın üzerindeki gürültü, işitme duyusuna kalıcı zarar verebilir!
• Uygun işitme koruması kullanın!
• Çalışma alanında bulunan kişilerin uygun işitme koruması takması gerekir!
099-002127-EW515
23.01.2015
9
Güvenlik bilgileri
Genel
DİKKAT
Kullanıcının yükümlülükleri!
Cihazı çalıştırmak için ilgili ulusal yönergelere ve yasalara uyulmalıdır!
• Çerçeve yönergenin (89/391/EWG), ve buna ait özel yönergelerin ulusal uygulaması.
• Özellikle işçiler tarafından çalışırken iş araçlarının kullanımında güvenlik ve sağlık koruması hakkında asgari
kurallar ile ilgili yönerge (89/655/EWG).
• İlgili ülkenin iş güvenliği ve kaza önleme kuralları.
• Cihazın IEC 60974-9. uyarınca kurulması ve çalıştırılması.
• Kullanıcının güvenlik bilinciyle çalışıp çalışmadığını düzenli aralıklarla kontrol edin.
• Cihazın yandaki yönetmelik uyarınca düzenli kontrolü, IEC 60974-4.
Yabancı bileşenlerden kaynaklanan hasarlar!
Yabancı bileşenlerden kaynaklanan cihaz hasarlarında üretici garantisi ortadan kalkar!
• Yalnızca teslimat programımızda bulunan sistem bileşenleri ve seçenekler (akım kaynakları, kaynak torçları,
elektrot tutucular, uzaktan ayarlayıcı, yedek ve aşınan parçalar vs.) kullanın!
• Aksesuar bileşenlerini yalnızca akım kaynağı kapalıyken bağlantı yuvasına takın ve kilitleyin!
Parazitli kaynak akımından kaynaklanan makine arızaları!
Parazitli kaynak akımlarımdan dolayı koruyucu iletkenler zarar görebilir, makineler ve elektrikli tesisatları
hasar görebilir, parçalar aşırı ısınabilir ve sonuç olarak yangınlar meydana gelebilir.
• Kaynak akımı hatlarının her zaman sağlam bir şekilde sabitlenmiş olduğuna dikkat edin ve düzenli olarak
kontrol edin.
• Elektrik açısından kusursuz ve sağlam iş parçası bağlantılarına dikkat edin!
• Güç kaynağının gövde, araba, bağlantı noktaları gibi tüm elektrik ileten bileşenlerin izole edilmiş biçimde
kurulması, sabitlenmesi veya asılması gerekmektedir!
• Matkap makinesi, taşlama makinesi ve benzerleri gibi diğer tür elektrikli işletme malzemelerini izole edilmemiş
bir biçimde güç kaynağı, araba veya bağlantı noktaları üzerine bırakmayın!
• Kaynak torçlarını ve elektrot penselerini kullanılmadıklarında her zaman izole edilmiş bir biçimde saklayın!
Şebeke bağlantısı
Kamusal besleme şebekesine bağlantı ile ilgili gereklilikler
Yüksek performans makineleri besleme şebekesinden çektikleri elektrik nedeniyle şebeke kalitesini etkileyebilirler.
Bu neden bazı makine tipleri için bağlantı sınırlamaları veya mümkün olan azami performans empedansı veya
kamusal şebeke ile olan arayüzde gerekli olan asgari besleme kapasitesi ile ilgili gereklilikler ( ortak arayüz noktası
PCC) geçerli kılınabilir ancak bu işlem için de makinelerin teknik verilerinin dikkate alınması gerekmektedir. Böyle
bir durumda besleme şebekesinin işletmecisi ile görüşerek makinen şebekeye bağlanıp bağlanamayacağının tespit
edilmesi makinenin işletmecisinin veya kullanıcısının sorumluluğu altındadır.
10
099-002127-EW515
23.01.2015
Güvenlik bilgileri
Genel
DİKKAT
EMV-Makine sınıflandırması
IEC 60974-10 standartına göre kaynak makineleri elektromanyetik tolerans açısından iki sınıfa bölünmüştür
- Bkz. 8, Teknik veriler:
Sınıf A Makineler kamusal alçak gerilim-besleme şebekelerinden elektrik enerjisinin elde edildiği konut alanlarında
kullanılamaz. A sınıfı makineler için elektromanyetik tolerans güvence altına alındığında bu alanlarda güçlükler söz
konusu olabilir ve ayrıca hatlara bağlı arızaların yanında ışıma kaynaklı arızalar da söz konusu olabilir.
Sınıf B Makineler sanayi ve konut alanlarında, kamusal alçak gerilim-besleme şebekesine bağlı olan konut alanları
da dahil olmak üzere, istenilen EWM gerekliliklerini karşılamaktadır.
Kurulum ve işletim
ark kaynağı makinelerinin işletiminde tüm kaynak makineleri standartın gerektirdiği emisyon sınır değerlerine
uyduğu halde bazı durumlarda elektro-manyetik arızalar meydana gelebilir. Kaynak işleminden kaynaklanan
arızalardan kullanıcı sorumludur.
Ortamdaki olası elektromanyetik sorunların değerlendirilmesi için kullanıcının aşağıdaki hususları dikkate alması
gerekmektedir: (ayrıca bakınız EN 60974-10 Ek A)
• Şebeke, kontrol, sinyal ve telekomünikasyon hatları
• Radyo ve televizyon cihazları
• Bilgisayarlar ve diğer kontrol tesisatları
• Emniyet tertibatları
• yakın çevrede bulunan kişilerin sağlığı, özellikle de kalp ritm cihazı ve işitme cihazı kullanan kişilerin sağlığı
• Kalibrasyon ve ölçüm tertibatları
• Çevrede bulunan diğer tertibatların arıza dayanımı
• kaynak işlemlerinin yerine getirilmesi gereken çalışma saatleri
Yayılmış arızaların azaltılması ile ilgili öneriler
• Şebeke bağlantısı, örneğin ek şebeke filtresi veya metal borular ile muhafaza
• ark kaynağı tertibatının bakımı
• kaynak kutupları mümkün olduğunca kısa ve birbirine yakın olmalı ve yerden yürütülmelidir
• Potansiyel eşitleme
• iş parçasının topraklanması. İş parçasının doğrudan topraklanmasının mümkün olmadığı durumlarda
bağlantının uygun kondansatörler ile gerçekleştirilmesi gerekmektedir.
• Çevrede bulunan diğer tertibatların veya tüm kaynak tertibatının muhafaza edilmesi
099-002127-EW515
23.01.2015
11
Güvenlik bilgileri
Taşıma ve kurulum
2.4
Taşıma ve kurulum
UYARI
Koruyucu gaz tüplerinin yanlış kullanımı!
Koruyucu gaz tüplerinin yanlış biçimde kullanılması ağır yaralanmalarla birlikte
ölüme de neden olabilir.
• Gaz üreticilerinin ve basınçlı gaz yönetmeliğinin talimatlarına uygun hareket edin!
• Koruyucu gaz tüpünü öngörülen tüp bağlantı yerine yerleştirin ve güvenlik elemanları ile emniyete alın!
• Koruyucu gaz tüpünün ısınmasını engelleyin!
Vinçle taşınabilir makinelerin izinsiz taşınması kaza tehlikesi oluşturur!
Makinenin vinçle taşınması ve asılmasına izin verilmemektedir! Makine düşebilir ve kişilerin yaralanmasına
neden olabilir! Kabzeler ve tutucular sadece elle taşıma yapmak için uygundur!
• Makine vinçle taşınmaya veya asılmaya uygun değildir!
DİKKAT
Devrilme tehlikesi!
İşlemler ve kurulum esnasında makine devrilebilir, insanlar yaralanabilir veya zarar görebilir. Devrilme
emniyeti 10°'lik bir açıya kadar (IEC 60974-1'e uygun olarak) temin edilmiştir.
• Makineyi düz, sağlam bir zemin üzerinde kurun veya taşıyın!
• Aksasuarları uygun malzemeler ile emniyete alın!
Bağlantısı kesilmeyen besleme hatlarından kaynaklanan hasarlar!
Nakil sırasında bağlantısı kesilmeyen besleme hatları (elektrik hatları, kumanda hatları vs.) örneğin bağlı
cihazların devrilmesi ve insanların zarar görmesi gibi tehlikelere yol açabilir!
• Besleme hatlarını çıkarın!
DİKKAT
Dik olmayan konumda çalıştırma nedeniyle oluşan makine arızaları!
Makineler dik konumda çalıştırılmak üzere tasarlanmıştır!
İzin verilmeyen konumlarda çalıştırmak makine arızalarına neden olabilir.
• Taşıma ve çalıştırma işlemleri sadece dik konumda gerçekleştirilmelidir!
12
099-002127-EW515
23.01.2015
Güvenlik bilgileri
Taşıma ve kurulum
2.4.1
Ortam koşulları
DİKKAT
Kurulum yeri!
Makine sadece uygun, yeterli taşıma kapasitesine sahip ve düz bir zeminde (açık havada da koruma türü IP
34s'ne göre) kurulabilir ve işletilebilir!
• Kaymalara karşı dayanıklı, düz bir zemin ve iş yerinin yeterli derecede aydınlatılmasını sağlayın.
• Makinenin daima güvenli bir biçimde kullanılması sağlanmalıdır.
DİKKAT
Kirlenmelerden kaynaklanan cihaz hasarları!
Alışılmadık miktarda toz, asit, korozif gazlar ya da maddeler cihaza zarar verebilir.
• Yüksek miktarda duman, buhar, yağ buharı ve taşlama tozları engellenmelidir!
• Tuz içerikli ortam havası (deniz havası) engellenmelidir!
İzin verilmeyen ortam koşulları!
Yetersiz havalandırma performansın düşmesine ve makine arızalarına neden olur.
• Ortam koşullarına uyum sağlayın!
• Soğuk hava giriş ve çıkış açıklıklarını açık tutun!
• Engeller ile arada en az 0,5 m'lik bir mesafe bulunmalıdır!
2.4.1.1
Çalışır durumda
Ortam havasının sıcaklık aralığı:
• -25 °C ila +40 °C
Bağıl nem:
• 40 'de %50'ye kadar
• 20 'de %90'a kadar
2.4.1.2
Nakliyat ve Depolama
Kapalı mekanda depolayın,ortam havası sıcaklık aralığı:
• -30 °C ile +70 °C arasında
Bağıl hava nemi
• 20 °C 'de azami %90
099-002127-EW515
23.01.2015
13
Amaca uygun kullanım
Uygulama alanı
3
UYARI
Amaca uygun olmayan kullanımdan kaynaklanan tehlikeler!
Bu cihaz en son teknolojiye göre ve kural ve standartlara göre üretilmiştir. Amacına uygun olarak
kullanılmaması durumunda cihaz, kişiler, hayvanlar ve eşyalar için tehlike arz edebilir. Bundan kaynaklanan
hiçbir zarar için sorumluluk kabul edilmez!
• Cihaz yalnızca amacına uygun olarak ve eğitimli, uzman personel tarafından kullanılmalıdır!
• Cihazı kurallara aykırı olarak değiştirmeyin ya da yapısal değişiklik yapmayın!
3.1
Uygulama alanı
3.1.1
E-Manüel kaynağı
3.1.1.1
Ark elektrod kaynağı veya kısa örtülü elektrod kaynağı. İşlem, arkın erimekte olan bir elektrod ve bir kaynak banyosu arasında
yanmakta olması ile belirginleşmektedir. Atmosfer karşısındaki her türlü koruyucu etki elektrodun muhafazasından çıkar.
Oluk açma
Oluk açma işleminde kötü kaynak dikişleri bir karbon elektrot ile ısıtılır ve sonrasında basınçlı hava ile temizlenir. Oluk açma
işlemi için özel elektrot penseleri ve karbon elektrotlar gerekmektedir.
3.1.2
TIG (Liftarc)-kaynağı
İş parçası temasi ile ark ateşlemeli TIG-kaynak işlemi.
3.1.3
MIG/MAG standart kaynak
AÇIKLAMA
Kaynak makinesinin işletimi için uygun bir tel besleme ünitesinin ( sistem bileşenleri) kullanılması
gerekmekedir!
Pico drive 4L
3.1.3.1
3.1.4
Pico drive 200C
Pico 350

Bir tel elektrot kullanılarak metal-ark kaynağı, burada ark ve eriyik banyosu atmosferden harici bir kaynaktan sağlanan bir gaz
örtüsüyle korunur.
MIG/MAG kaynağı - voltage-sensing
Bu kaynak makinesi, gerilim algılamalı tel besleme üniteleri için destek sunmaktadır (voltage-sensing). Bu tel besleme
ünitelerinin gerilim beslemesi sadece kaynak gerilimi üzerinden gerçekleşmektedir. Tel besleme ünitesinde, gerilim algılamasını
veya beslemeyi sağlamak için iş parçasına sabitlenmek üzere bir hat bulunmaktadır.
Başka kontrol hatları gerekli değildir. Etkinleştirilmiş durumda akım kaynağı, tel besleme ünitesi için sürekli bir besleme veya
kaynak gerilimi sunmaktadır.
Kutup değiştirici anahtar (pws)
PWS makine tiplerinde kaynak akımı bağlantılarının polaritesi (kutup dönüşümü) makinedeki veya uzak kumandadaki bir
değiştirme şalteri ile değiştirilebilir.
Sık sık değişen elektrot tiplerinde kaynak akımı bağlantılarının zaman tasarruflu değişimi sayesinde mantıklı işlev (bir PWS
uzaktan kumanda ile doğrudan çalışma yerinde de).
3.1.5
Mıknatıslığı giderme
Kaynak teknolojisinde ferromanyetik iş parçalarının mıknatıslığını gidermek için mıknatıslık giderme cihazı.
14
099-002127-EW515
23.01.2015
Geçerli olan diğer belgeler
3.2
Geçerli olan diğer belgeler
3.2.1
Garanti
AÇIKLAMA
Daha ayrıntılı bilgiler için lütfen birlikte verilen "Warranty registration" broşürüne ve www.ewm-group.com
adresinde yer alan garanti, bakım ve kontrol bilgilerimize bakınız!
3.2.2
Uygunluk beyanı
Tanımlanan cihazın tasarımı ve yapısı AT yönetmeliklerine uygundur:
• AT Düşük Voltaj Yönetmeliği (2006/95/ EG)
• AT- EMV Yönetmeliği (2004/108/ EG)
İzinsiz değişiklik, hatalı tamirat, "Ark kaynağı tertibatları - çalışma sırasında denetim ve kontrol" ile ilgili sürelere uyulmaması
ve/veya EWM tarafından açıkça onaylanmayan izinsiz yapısal değişiklikler yapılması durumunda, bu beyan geçerliliğini
kaybeder. Her ürüne spesifik bir uygunluk beyanının aslı eklenmiştir.
3.2.3
Yüksek elektrik riski olan ortamda kaynak
Cihazlar kurallara ve IEC / DIN EN 60974 ve VDE 0544 standartlarına uygun olarak yüksek elektrik riski olan
ortamlarda kullanılabilir.
3.2.4
Servis belgeleri (yedek parçalar ve devre şemaları)
TEHLİKE
Devre diyagramları orijinal durumda cihazın yanında bulunmaktadır.
Yedek parçalar yetkili satıcıdan alınabilir.
3.2.5
Kalibrasyon / Doğrulama
İşbu belge ile, bu cihazın geçerli IEC/EN 60974, ISO/EN 17662, EN 50504 normlarına göre kalibrasyonlu ölçüm araçlarıyla
kontrol edildiğini ve izin verilen toleranslara uyduğunu onaylıyorum. Tavsiye edilen kalibrasyon aralığı: 12 ay.
099-002127-EW515
23.01.2015
15
Cihaz açıklaması - Hızlı genel bakış
Önden görünüm
4
4.1
Önden görünüm
Şekil 4-1
16
099-002127-EW515
23.01.2015
Önden görünüm
Poz.
Sembol
1
Tanım 0
Taşıma çubuğu
2
Taşıma kemeri - Bkz. 5.4.1, Taşıma kemerinin uzunluğunu ayarlama
3
Koruma tapası
4
Bağlantı soket yuvası, kaynak akımı (iş parçası)
Kaynak akımı polaritesi (+/-), kaynak akımı polaritesi tuşu ile ters çevrilebilir (TIG kaynağı hariç) ve ilgili
kaynak akımı yuvası üzerindeki sinyal lambası ile gösterilir.
Aksesuar bağlantısı yönteme bağlıdır, ilgili kaynak yöntemine ilişkin bağlantı tanımını dikkate alın. - Bkz. 5,
Yapı ve İşlev.
Soğutma havası giriş deliği
Kir filtresi isteğe bağlı olarak sonradan donatılabilir
Makine ayakları
5
6
7
8
9
10
099-002127-EW515
23.01.2015
Bağlantı soketi, kaynak akımı (elektrot tutucusu)
Kaynak akımı polaritesi (+/-), kaynak akımı polaritesi tuşu ile ters çevrilebilir (TIG kaynağı hariç) ve ilgili
kaynak akımı yuvası üzerindeki sinyal lambası ile gösterilir.
Aksesuar bağlantısı yönteme bağlıdır, ilgili kaynak yöntemine ilişkin bağlantı tanımını dikkate alın. - Bkz. 5,
Yapı ve İşlev.
Bağlantı soketi, 19 kutuplu
Tel besleme ünitesi veya uzaktan kumanda kontrol kablosu
Cihaz kumandası
- Bkz. 4.3, Cihaz kumandası - Kullanım elemanları
Taşıma sapı
17
Arkadan görünüm
4.2
Arkadan görünüm
Şekil 4-2
18
099-002127-EW515
23.01.2015
Arkadan görünüm
Poz.
Sembol
1
Kablo tutucusu
2
Ana şalter, cihazı açma/kapatma
3
Soğutma havası çıkış deliği
4
Düğmesi, Otomatik sigorta
Tel besleme motoru besleme gerilimi sigortası
atan sigorta basılarak sıfırlanır
Şebeke bağlantı kablosu - Bkz. 5.5, Şebeke bağlantısı
5
099-002127-EW515
23.01.2015
Tanım 0
19
Cihaz kumandası - Kullanım elemanları
4.3
AÇIKLAMA
Tanımlanmamış kontrol elemanları fonksiyonsuzdur!
Şekil 4-3
Poz.
1
2
3
Tanım 0
Aşırı sıcaklık sinyal ışığı
Güç bloğundaki sıcaklık göstergesi aşırı sıcaklık durumunda güç bloğunu kapatır ve aşırı sıcaklık kontrol
sinyal ışığı yanar. Soğuduktan sonra herhangi bir başka önlem almadan kaynak işlemine devam edilebilir.
Ortak arıza sinyal ışığı
Hata mesajları - Bkz. 7, Arıza gidermek
Sinyal ışığı, mıknatıslığı giderme (degaussing)
Sinyal ışığı degaussing mıknatıslığı giderme prosesi devam ederken yanıp söner.
4
Kaynak akımı polaritesi (kutup dönüşümü) / mıknatıslığı giderme tuşu
Tuş ile kaynak akım yuvalarının kaynak akım polaritesi ters çevrilir. Sinyal ışıkları kaynak akımı
yuvalarında seçilen polariteyi gösterir.
Tuş ile mıknatıslığı giderme prosesi başlatılır veya durdurulur.
5
Palslama tuşu
PF palslama (MMA)
Palslama (MMA/TIG)
Kaynak akımı polaritesi sinyal lambası
Sinyal ışığı, altında bulunan kaynak akımı yuvasının seçilen polaritesini gösterir.
Kaynak akımı polaritesi tuşu ile kaynak akım yuvalarının kaynak akım polaritesi ters çevrilir.
Kaynak parametresi ayarı döner potansı
Kaynak akımı ile diğer kaynak parametrelerinin ve bunların değerlerinin ayarlanması
6
7
8
20
Sembol
Kaynak parametresi tuşu
Kaynak parametrelerini kullanılan kaynak yöntemine ve işletme tipine bağlı olarak seçin.
099-002127-EW515
23.01.2015
Poz.
Sembol
9
10
11
12
13
099-002127-EW515
23.01.2015
Tanım 0
İşletme tipi seçimi tuşu
TIG
TIG kaynağı
CV
MIG/MAG kaynağı, sabit gerilimli
CC
MIG/MAG kaynağı, sabit akımlı
Kaynak akımı polaritesi sinyal lambası
Kaynak akımı polaritesi tuşu ile kaynak akım yuvalarının kaynak akım polaritesi ters çevrilir.
İşletme tipi seçimi tuşu
Örtülü elektrot (MMA) kaynak yöntemi seçimi ve elektrot tipi seçimi
R
Elektrot tipi rutil
RB
Elektrot tipi rutil bazlı
B / RC
Elektrot tipi bazlı/rutil selüloz
C
Elektrot tipi selüloz
Gösterge / enerji tasarruf modu geçiş tuşu
AMP
Kaynak akımı göstergesi
VOLT
Kaynak gerilimi göstergesi
kW
Kaynak performansı gösterimi (her iki sinyal ışığı yanar)
STBY
2 saniye bastıktan sonra makine, enerji tasarruf moduna geçer. Tekrar etkinleştirmek için
herhangi bir kumanda elemanına basılması yeterlidir.
Üç haneli gösterge
Kaynak parametresi göstergesi - Bkz. 5.4.5, Kaynak bilgisi göstergesi
21
Yapı ve İşlev
Genel bilgiler
5
Yapı ve İşlev
5.1
Genel bilgiler
UYARI
Elektrik gerilimi nedeniyle yaralanma tehlikesi!
Elektrik ileten parçalara, örneğin kaynak akımı yuvalarına dokunmak hayati tehlikeye yol açabilir!
• Kullanım kılavuzunun ilk sayfalarındaki güvenlik açıklamalarını dikkate alın!
• Cihazın işletmeye alınması sadece ark kaynak cihazlarının kullanımı konusunda yeterli bilgiye sahip olan kişiler
tarafından gerçekleştirilebilir!
• Bağlantıları ya da kaynak hatlarını (örneğin elektrot tutucu, kaynak torçu, işlem parçası hattı, arabirimler) cihazı
kapattıktan sonra bağlayın!
DİKKAT
Ark kaynağının kaynak gerilimine karşı izole edilmesi!
Kaynak akım devresinin aktif olan parçalarının tamamı doğrudan bir temasa karşı korunamaz. Burada
kaynakçı emniyet kurallarına uygun hareket ederek tehlikelerden kaçınmalıdır. Düşük gerilimlere temas
edildiğinde de insan şok yaşayabilir ve bunun sonucunda bir kaza geçirebilir.
• Kuru ve zarar görmemiş koruyucu ekipmanlar kullanın (lastik tabanlı iş ayakkabıları / perçinsiz ve mandalsız,
deriden üretilmiş kaynakçı koruma eldivenleri)!
• İzole edilmemiş bağlantı soket yuvalarına ve soketlerine temas etmekten kaçının!
• Kaynak torçlarını veya elektrot penselerini her zaman izole edilmiş şekilde saklayın!
Kaynak akımı bağlantısında yanma tehlikesi!
Kilitli olmayan kaynak akımı bağlantıları nedeniyle bağlantılar ve hatlar ısınabilir ve temas anında yanmaya
neden olabilir!
• Kaynak akımı bağlantılarını her gün kontrol edin ve gerekirse sağa döndürerek kilitleyin.
DİKKAT
Usule aykırı bağlantıdan kaynaklanan hasarlar!
Usule aykırı bağlantı nedeniyle ek donanım bileşenleri ve elektrik kaynağı hasar görebilir!
• Ek donanım bileşenlerini yalnızca kaynak makinesi kapalıyken ilgili bağlantı yuvasına takın ve kilitleyin.
• Ayrıntılı bilgileri ilgili ek donanım bileşeninin kullanma kılavuzunda bulabilirsiniz!
• Ek donanım bileşenleri akım kaynağı açıldıktan sonra otomatik olarak tanınır.
Toz koruma kapaklarının kullanımı!
Toz koruma kapakları bağlantı yuvalarını ve dolayısıyla cihazı kirden ve cihaz hasarlarından korur.
• Bağlantıda hiçbir ek donanım bleşeni çalıştırılmıyorsa, toz koruma kapağı takılı olmalıdır.
• Arıza ya da kayıp durumunda toz koruma kapağının yerine yenisi konmalıdır!
22
099-002127-EW515
23.01.2015
Yapı ve İşlev
Cihaz soğutması
5.2
Cihaz soğutması
Güç ünitelerinin en uygun devreye girme süresine erişmek için aşağıdaki koşullara dikkat edin:
• Çalışma yerinin yeterince havalanmasını sağlayın.
• Cihazın hava giriş ve çıkış deliklerini örtmeyin.
• Cihazın içine metal parçalar, toz veya diğer yabancı maddeler girmemelidir.
5.3
İşlem parçası kontrolü, genel
DİKKAT
İş parçası ucunun uygun şekilde bağlanmamasından kaynaklanan yanma tehlikesi!
Bağlantı parçaları üzerindeki boya, pas ve kirlenmeler elektrik akımını engeller ve parçalar ile makinelerin
ısınmasına neden olabilir!
• Bağlantı parçalarını temizleyin!
• İş parçası ucunu güvenli bir biçimde sabitleyin!
• İş parçasının konstrüksiyon parçalarını kaynak akımı geri hattı olarak kullanmayın!
• Kusursuz bir elektrik akımının olmasına dikkat edin!
5.4
Taşıma ve kurulum
UYARI
Vinçle taşınabilir makinelerin izinsiz taşınması kaza tehlikesi oluşturur!
Makinenin vinçle taşınması ve asılmasına izin verilmemektedir! Makine düşebilir ve kişilerin yaralanmasına
neden olabilir! Kabzeler ve tutucular sadece elle taşıma yapmak için uygundur!
• Makine vinçle taşınmaya veya asılmaya uygun değildir!
DİKKAT
Kurulum yeri!
Makine sadece uygun, yeterli taşıma kapasitesine sahip ve düz bir zeminde (açık havada da koruma türü IP
34s'ne göre) kurulabilir ve işletilebilir!
• Kaymalara karşı dayanıklı, düz bir zemin ve iş yerinin yeterli derecede aydınlatılmasını sağlayın.
• Makinenin daima güvenli bir biçimde kullanılması sağlanmalıdır.
099-002127-EW515
23.01.2015
23
Yapı ve İşlev
Taşıma ve kurulum
5.4.1
Taşıma kemerinin uzunluğunu ayarlama
AÇIKLAMA
Ayar için örnek olarak illüstrasyonda kemerin uzatılması gösterilmektedir. Kısaltmak için kemer uçlarının zıt
yönlerde geçirilmesi gerekmektedir.
Şekil 5-1
5.4.2
Kablo kemeri
Makinede teslimat durumunda bir kablo kemeri bulunmaktadır, bunun sayesinde örn. şase hattı, kaynak torçu, elektrot tutucusu
vs. kolay ve düzenli taşınabilir. Aşağıdaki resim takılmış olan kemeri ve aksesuar bileşenlerinin örnek sabitlemesi
göstermektedir.
Makinenin kendisi bu kablo kemerinden taşınmamalıdır!
Şekil 5-2
24
099-002127-EW515
23.01.2015
Yapı ve İşlev
Taşıma ve kurulum
5.4.3
Kablo tutucu
5.4.3.1
Makine, sabitleme malzemeli bir kablo tutucu ile teslim edilmektedir. Bu kablo tutucusuna şebeke kablosu sarılabilir ve bu şekilde
konforlu taşınabilir. Kablo tutucusunu resimde gösterildiği gibi monte edin.
Montaj
Şekil 5-3
5.4.3.2
Kullanım
Şekil 5-4
099-002127-EW515
23.01.2015
25
Yapı ve İşlev
Taşıma ve kurulum
5.4.4
Koruma tapası, kaynak makinası kontrolü
5.4.4.1
Sökme / takma
Şekil 5-5
Poz.
1
Tanım 0
Sabitleme nipeli için yuva
2
Sabitleme nipeli, koruyucu kapak
3
Koruma tapası
•
26
Sembol
Koruyucu kapağı hafifçe yandan bastırarak ve aynı zamanda dışarı çekerek çıkarınız. Sabitlemek için yerine takıp oturtunuz.
099-002127-EW515
23.01.2015
Yapı ve İşlev
Taşıma ve kurulum
5.4.5
Kaynak bilgisi göstergesi
Tüm önemli kaynak parametreleri ve bunların değerleri, seçilen kaynak yöntemine ve bunun işlevlerine bağlı olarak gösterilir.
Bunun dışında makine parametreleri ve hata numaraları benzersiz gösterilir. Gösterilen parametrelerin ve bunların değerlerinin
anlamı, işlevin ilgili bölümünde tarif edilmektedir.
Göstergenin yanında "Gösterge / enerji tasarrufu modu geçişi" tuşu bulunmaktadır. Tuşa her basıldığında talep edilen
parametrelerin gösterimi arasında geçiş yapılmaktadır.
Parametreler yönteme bağlı olarak nominal değerler (kaynaktan önce), gerçek değerler (kaynak sırasında) veya hold değerleri
(kaynaktan sonra) olarak gösterilir:
Örtülü elektrot kaynağı, TIG kaynağı ve MIG/MAG kaynağı, sabit akım (CC) ile:
Nominal değerler
Gerçek değerler
Hold değerleri (5 s)
[*]
Kaynak akımı (AMP)
/
 /  [*]

Kaynak gerilimi (VOLT)



Kaynak performansı (kW)



Boşta çalışma gerilimi



Kaynak parametreleri ayarı döner potansı çevrilerek, gösterge otomatik olarak kaynak akımı gösterimine geçer.
MIG/MAG kaynağı, sabit gerilimli (CV):
Nominal değerler
Gerçek değerler
Hold değerleri (5 s)
Kaynak akımı (AMP)



Kaynak gerilimi (VOLT)



Kaynak performansı (kW)



Kaynak parametreleri ayarı döner potansı çevrilerek, gösterge otomatik olarak kaynak gerilimi gösterimine geçer.
[*] isteğe
göre ayarlanabilir - - Bkz. 5.13, Cihaz konfigürasyonu menüsü
099-002127-EW515
23.01.2015
27
Yapı ve İşlev
5.5
TEHLİKE
Uygun olmayan şebeke bağlantısından kaynaklanan tehlikeler!
Uygun olmayan şebeke bağlantısı insanların yaralanmasına ve maddi hasarların oluşmasına neden olabilir!
• Makineyi sadece talimatlara uygun olarak bağlanmış olan bir koruyucu iletkeni olan bir priz ile kullanın.
• Yeni bir şebeke soketinin bağlanması gerekiyorsa, bu işlem sadece ilgili ülke kanunlarına veya eyalet
yasalarına göre yetkilendirilmiş olan bir uzman elektrikçi tarafından gerçekleştirilebilir!
• Şebeke soketi, priz ve güç beslemesi düzenli aralıklarla bir uzman elektrikçi tarafından kontrol edilmelidir!
• Jeneratör işleminde jeneratörün kullanım talimatına uygun olarak topraklanmalıdır. Elde edilen şebeke koruma
sınıfı I'e uygun olan makinelerin işletilmesinde kullanılmak zorundadır.
5.5.1
Şebeke türü
AÇIKLAMA
Makine aşağıdaki seçeneklerden birine bağlanabilir;
• Topraklanmış nötr iletkenli üç fazlı-4-iletken-sistemi
• İstenilen bir yerle topraklanmış üç fazlı-3-iletken sistemi,
örneğin bir dış iletkene bağlanıp işletilebilir.
Şekil 5-6
Lejant
Poz.
L1
L2
L3
N
PE
Açıklama
Dış iletken 1
Dış iletken 2
Dış iletken 3
Nötr iletken
Koruyucu iletken
Renk kodu
kahverengi
siyah
gri
mavi
yeşil-sarı
DİKKAT
İşletim gerilimi - şebeke gerilimi!
Makinede herhangi bir hasarın söz konusu olmaması için güç levhası üzerinde belirtilmiş olan işletme
geriliminin
şebeke gerilimi ile aynı olması gerekmektedir!
• - Bkz. 8, Teknik veriler!
•
28
Kapatılmış makinenin şebeke soketini ilgili prize takın.
099-002127-EW515
23.01.2015
Yapı ve İşlev
E-Manüel kaynağı
5.6
E-Manüel kaynağı
DİKKAT
Ezilme ve yanma tehlikesi!
Yanmış veya yeni çubuk elektrotları değiştirirken
• Makineyi ana şalterden kapatın.
• Uygun koruma eldivenleri giyin.
• Kullanılmış çubuk elektrotları çıkartmak veya kaynak yapılmış iş parçalarını oynatmak için izole edilmiş pense
kullanın.
• Elektrot pensesini her zaman izole edilmiş bir şekilde saklayın!
5.6.1
Elektrot pensesi ve işlem parçası hattının bağlanması
Şekil 5-7
Poz.
1
Sembol
Tanım 0
İş parçası
2
Bağlantı soketi yuvası, kaynak akımı (iş parçası)
3
Elektrot pensesi
4
Bağlantı soket yuvası, kaynak akımı (elektrot tutucusu)
•
İşlem parçası ucunun kablo soketini "
•
Elektrot tutucusunun kablo soketini "
" bağlantı soket yuvasına takın ve sağa çevirerek kilitleyin.
AÇIKLAMA
Kutuplar, elektrot ambalajındaki elektrot üreticisinin bilgilerine göre düzenlenir.
+/-
Kaynak akım soketlerinin üzerindeki sinyal lambaları, kaynak akım polaritesini (+/-) seçilen elektrot tipine
bağlı makine kumanda ünitesinde gösterir.
"Kaynak akımı polaritesi (kutup dönüşümü)" tuşu ile kaynak akımı polaritesi (+/-) elektrod pensesi veya iş
parçası ucunun bağlantıları sökülüp takılmadan değiştirilebilir. Değişim ilgili bir uzaktan kumandayla (PWS)
da gerçekleştirilebilir.
Kaynak işlemi sırasında polarite değişimi gerçekleştirilemez!
099-002127-EW515
23.01.2015
29
Yapı ve İşlev
E-Manüel kaynağı
5.6.2
Kaynak yöntemi ve parametre seçimi
Kontrol elemanı
İşlem
Sonuç
Örtülü elektrot kaynak yöntemi seçimi ve elektrot tipi seçimi
R
Elektrot tipi rutil
RB
Elektrot tipi rutil bazlı
B / RC
Elektrot tipi bazlı/rutil selüloz
C
Elektrot tipi selüloz
Kaynak akımını ayarlama
5.6.2.1
Arcforce (kaynak kılavuz çizgileri)
Kaynak işlemi esnasında Arcforce, akım yükselmeleri nedeniyle elektrodun kaynak banyosu içerisinde yapışmasını
önlemektedir. Bu özellikle iri damlalar halinde eriyen elektrot tiplerinin düşük akım şiddetlerinde kısa arklarla kaynaklanmasını
kolaylaştırmaktadır.
AÇIKLAMA
Kaynak makinesi kontrolünde seçilebilen elektrot karakteristikleri referans değerleridir. Her karakteristik
ayrıca ilgili elektrot tipine ve bunun kaynak özelliklerine optimize edilebilir. - Bkz. 5.6.5, Diğer ayarlar.
Elektrot tipi tayini
Poz.
a)
b)
c)
d)
Elektrot tipi
R
rutil
RB
rutil bazlı
B/RC
bazlı ve rutil selüloz
C
selüloz
Şekil 5-8
30
099-002127-EW515
23.01.2015
Yapı ve İşlev
E-Manüel kaynağı
5.6.2.2
Sıcak başlatma akımı ve sıcak başlatma süresi
Sıcak başlama tertibatı ark ateşlemesinin başlatma akımının yükseltilmesi ile iyileştirilmiştir. Sıcak başlama akımı ve
zamanı ile ilgili parametreler özel olarak uyarlanabilmektedir.
Çubuk elektrodun sürtünmesinden sonra ark ayarlanmış olan sıcak başlama akımı ile ateşlenir AMP% (fabrika teslimi olarak ana
akımın %120) ve sıcak başlama zamanı sona erene kadar sec (fabrika teslimi olarak 0,5 s) bu akımla kaynak yapar. Bundan
sonra sıcak başlama akımı ayarlanmış olan ana akıma düşer.
Sembol
AMP
AMP%
sec
Anlamı
Ana akım
Sıcak başlama akımı
Sıcak başlama süresi
Şekil 5-9
Sıcak başlama akımı
Kontrol elemanı
İşlem
Sonuç
Sinyal ışığı AMP% yanar
nx
Sıcak başlama akımı ana akımın yüzdesi olarak ayarlanır
(%50 ila %200)
Sıcak başlama süresi
Kontrol elemanı
İşlem
Sonuç
Sinyal ışığı sec yanar
nx
Sıcak başlama zamanı ayarlanır
(0,1 s ila 20 s)
AÇIKLAMA
Yaklaşık olarak 5 s bekleme süresinden sonra gösterge yeniden ayarlanmış olan ana akıma geçer ve sinyal
ışığı AMP yanar.
5.6.2.3
Yapışmaz
Antistick, eletrodun tavlanmasını önler.
Elektrot, Arcforce ekipmanına rağmen yapışırsa, elektrodun tavlanmasını önlemek
üzere cihaz otomatik olarak yakl. 1 saniye içinde minimum akıma geçer. Kaynak
akımı ayarını kontrol edin ve kaynak görevi için düzeltin!
Şekil 5-10
099-002127-EW515
23.01.2015
31
Yapı ve İşlev
E-Manüel kaynağı
5.6.3
Örtülü elektrot pulse kaynağı dikey yukarı pozisyonda (PF)
Örtülü elektrot pals kaynağı özellikleri:
• Kök kaynağı için oldukça uygun
• Son pasolarda ince pullu kaynak dikişi yüzeyi TIG görünümünde
• Daha az kaynak sonrası işleme, da az çapak
• Zor elektrotlar için çok uygun
• Kök tarafı sarkmadan mükemmel aralık köprüleme
• Kontrollü ısı girdisi sayesinde daha az deformasyon
Kontrol elemanı
İşlem
Sonuç
Sinyal ışığı
basın.
PF Pulse (pulse arkı kaynağı dikey yukarı pozisyonda) yanana kadar tuşa
Şekil 5-11
AMP = Ana akım
cP1 = Pals akımı düzeltme
cP2 = Pals duraklama akımı düzeltme
cFr = Frekans düzeltme
cdc = Devrede kalma oranı düzeltme
AÇIKLAMA
Pals parametreleri standart olarak kaynak akımı ortalama değer önceden seçilen ana akıma AMP uygun
olacak şekilde önceden ayarlanmıştır.
Alt menüde pals parametreleri değiştirilirse, kaynak akımının ortalama değeri değişir, AMP'den sapma
gösterir.
Parametre ayarları için - Bkz. 5.6.5, Diğer ayarlar.
32
099-002127-EW515
23.01.2015
Yapı ve İşlev
E-Manüel kaynağı
5.6.4
Örtülü elektrot pals kaynağı
Kontrol elemanı
İşlem
Sonuç
Tuşa, sinyal ışığı
Pulse (pulse arkı kaynağı) yanana kadar basın.
Şekil 5-12
AMP = Ana akım; örn. 100 A
IP1 = Pals akımı= IP1 x AMP; örn. % 170 x 100 A = 170 A
IP2 = Pals duraklama akımı = IP2 x AMP; örn. % 70 x 100 A = 70 A
Tpuls = Bir pals çevriminin süresi = 1/FrE; örn. 1/1 Hz = 1 s
Pdc = Pals süresi = Pdc x Tpuls; örn. % 30 x 1 s = 0,3 s
AÇIKLAMA
gösterir.
099-002127-EW515
23.01.2015
33
Yapı ve İşlev
E-Manüel kaynağı
5.6.5
Diğer ayarlar
AÇIKLAMA
Uygulama alanında mümkün olduğunca büyük bir bant genişliğini elde etmek için aşağıdaki parametreler
uyarlanabilir veya kaynak görevi için optimize edilebilir.
Gelişmiş ayarların parametrelerini değiştirebilmek için kaynak yöntemi seçimine göre "kaynak
parametreleri" tuşunun 2 s boyunca basılı tutulması gerekmektedir.
Aşağıdaki diyagram ayar olanaklarını göstermektedir.
ENTER
NAVIGATION
2s
EXIT
2s
PF Pulse
Pulse
PF Pulse
Pulse
Şekil 5-13
34
099-002127-EW515
23.01.2015
Yapı ve İşlev
E-Manüel kaynağı
Gösterge
Ayar / seçim
Arcforce düzeltmesi (ayar -10 ila 10 arasında, fabrika teslimi 0)
• Değeri yükseltin > daha sert ark
• Değeri düşürün > daha yumuşak ark
Frekans düzeltme (ayar %-99 ile % 99 arası, fabrika teslimi % 0)
PF Pulse parametresine ait frekansın yüzdesel olarak düzeltilmesi
Devrede kalma oranı düzeltme (ayar % -99 ile % 99 arası, fabrika teslimi % 0)
PF Pulse parametresine ait devrede kalma oranının yüzdesel olarak düzeltilmesi
Pals akımı düzeltme (ayar % -99 ile % 99 arası, fabrika teslimi % 0)
PF Pulse parametresine ait pals akımının yüzdesel olarak düzeltilmesi
Pals duraklama akımı düzeltme (Ayar % -99 ile % 99 arası, fabrika teslimi % 0 %)
PF Pulse parametresine ait pals duraklama akımının yüzdesel olarak düzeltilmesi
Frekans, örtülü elektrot pals kaynağı
Ayar aralığı: 0,2 Hz ila 500 Hz (fabrika teslimi 5,0 Hz)
Pals süresi (ayar % 1 ile % 99 arası, fabrika teslimi % 50)
IP1 pals akımı için Tpuls pals çevriminin yüzdesel süresi
Pals akımı (ayar % 1 ile % 200 arası, fabrika teslimi % 140)
Pals duraklama akımı (Ayar % 1 ile % 200 arası, fabrika teslimi % 60)
099-002127-EW515
23.01.2015
35
Yapı ve İşlev
WIG kaynağı
5.7
WIG kaynağı
5.7.1
Koruyucu gaz tedariği
UYARI
Koruyucu gaz tüplerinin hatalı kullanımından kaynaklanan yaralanma tehlikesi!
Koruyucu gaz tüplerinin hatalı kullanımı ve yetersiz sabitlenmesi ağır yaralanmalara
neden olabilir!
• Emniyet elemanları tüp gövdesi üzerinde sıkıca bağlanmış olmalıdır!
• Sabitleme koruyucu gaz tüpünün üst kısmında gerçekleştirilmelidir!
• Koruyucu gaz tüpünün valfinde herhangi bir sabitleme yapılmamalıdır!
DİKKAT
Koruyucu gaz tedariği ile ilgili parazitler!
Kusursuz kaynak sonuçlarının ön koşulu koruyucu gaz tedariğinin koruyucu gaz tüpünden kaynak torçuna
kadar engellenmemiş bir biçimde gerçekleşmesidir. Bunun dışında tıkanmış bir koruyucu gaz tedariği
kaynak torçunun zarar görmesine neden olabilir!
• Koruyucu gaz bağlantısının kullanılmadığı durumlarda sarı renkli koruma tapasını yeniden yerine takın!
• Tüm koruyucu gaz bağlantıları gaz sızdırmaz bir biçimde oluşturulmalıdır!
AÇIKLAMA
Basınç düşürücüyü gaz tüpüne bağlamadan önce olası kirlerin dışarıya üflenmesi için tüpün valfini kısa
süreli olarak açın.
5.7.1.1
Bağlantı
• Koruyucu gaz tüpünü bunun için öngörülmüş olan tüp bağlantı yerine yerleştirin.
• Koruyucu gaz tüpünü güvenlik zinciri ile emniyete alın.
Şekil 5-14
Poz.
1
Tanım 0
Basınç azaltıcı
2
Çıkış tarafı basınç düşürücü
3
Tüp musluğu
4
Koruma gazı şişesi
•
36
Sembol
Basınç düşürücüyü gaz tüpü valfine gazı sızdırmayacak şekilde vidalayın.
099-002127-EW515
23.01.2015
Yapı ve İşlev
WIG kaynağı
5.7.2
Gaz valfli TIG kaynak torçu bağlantısıl
AÇIKLAMA
Kaynak torçunu kaynak görevine uygun olacak şekilde hazırlayın
(bakınız torç kullanım kılavuzu).
Şekil 5-15
Poz.
1
Tanım 0
İş parçası
2
3
4
Kaynak torçu
5
Bağlantı soketi, kaynak akımı (elektrod pensesi)
TIG kaynak torçu kaynak akımı hattı bağlantısı
•
Sembol
• Kaynak torçunun kaynak akım soketini "
" bağlantı soketine takın ve sağa çevirerek kilitleyin.
• Kaynak torçunun koruyucu gaz bağlantısını koruyucu gaz tüpünün basınç düşürücüsüne sabitleyin.
• Gaz tüpünün valfini yavaşça açın.
Her kaynak işleminden önce döner valfin açılması ve kaynak işleminden sonra kapatılması gerekmektedir.
• Kaynak torçunun döner valfini açın.
• Basınç düşürücüde gerekli koruyucu gaz miktarını ayarlayın.
AÇIKLAMA
Gaz akış miktarı ile ilgili basit kural:
Gaz memesinin mm cinsinden çapı l/dak gaz akışına karşılık gelir.
Örnek: 7 mm'lik bir gaz memesi 7 l/dak'lık bir gaz akışına karşılık gelir.
099-002127-EW515
23.01.2015
37
Yapı ve İşlev
WIG kaynağı
5.7.3
Kaynak yöntemi ve parametre seçimi
Kontrol elemanı
İşlem
Sonuç
Kaynak yöntemi seçimi tuşuna, sinyal ışığı TIG yanana kadar basın
xx
Ana akım ayarı
5.7.4
TIG ark tutuşması
5.7.4.1
Liftarc Ateşleme
Şekil 5-16
Ark, işlem parçasına temasla ateşlenir:
a) Torç nozulu ve tungsten elektrot ucunu dikkatlice işlem parçasının üzerine yerleştirin (kaldırma ark akımı, ayarlanan ana
akımdan bağımsız olarak akar)
b) Torçu torç nozulu üzerimden elektrot ucu ile iş parçası arasında yaklaşık 2-3 mm boşluk oluşana kadar eğin (ark ateşlenir,
akım ayarlanmış olan ana akıma yükselir).
c) Torçu kaldırın ve normal konuma çevirin.
Kaynak işlemini sonlandırın: Torçu, ark sönene kadar iş parçasından uzaklaştırın.
38
099-002127-EW515
23.01.2015
Yapı ve İşlev
WIG kaynağı
5.7.5
TIG pulse kaynağı
Kontrol elemanı
İşlem
Sonuç
Tuşa, sinyal ışığı
Pulse (pulse arkı kaynağı) yanana kadar basın.
Şekil 5-17
AMP = Ana akım; örn. 100 A
IP1 = Pals akımı= IP1 x AMP; örn. % 170 x 100 A = 170 A
IP2 = Pals duraklama akımı = IP2 x AMP; örn. % 70 x 100 A = 70 A
Tpuls = Bir pals çevriminin süresi = 1/FrE; örn. 1/1 Hz = 1 s
Pdc = Pals süresi = Pdc x Tpuls; örn. % 30 x 1 s = 0,3 s
AÇIKLAMA
gösterir.
099-002127-EW515
23.01.2015
39
Yapı ve İşlev
WIG kaynağı
5.7.6
Diğer ayarlar
ENTER
NAVIGATION
2s
EXIT
2s
PF Pulse
Pulse
Şekil 5-18
Gösterge
Ayar / seçim
Başlatma akımı
Ayar: % 1 ila % 200 (fabrika çıkışlı % 20, ana akıma bağlı)
Çıkış rampası süresi
0,0 saniye ile 20,0 saniye arası (fabrika çıkışı 1,0 saniye, 0,1 saniyelik adımlar)
Frekans, örtülü elektrot pals kaynağı
Ayar aralığı: 0,2 Hz ila 2,0 kHz (fabrika teslimi 5,0 Hz)
Pals süresi (ayar % 1 ile % 99 arası, fabrika teslimi % 50)
IP1 pals akımı için Tpuls pals çevriminin yüzdesel süresi
Pals akımı (ayar % 1 ile % 200 arası, fabrika teslimi % 140)
Pals duraklama akımı (Ayar % 1 ile % 200 arası, fabrika teslimi % 60)
40
099-002127-EW515
23.01.2015
Yapı ve İşlev
MIG/MAG kaynağı
5.8
MIG/MAG kaynağı
5.8.1
Ara hortum paketinin güç kaynağına bağlanması
AÇIKLAMA
Bazı tel elektrotları (örn; kendinden korumalı özlü teli) negatif polarite ile kaynaklanmalıdır. "Kaynak akımı
polaritesi (kutup dönüşümü)" tuşu ile kaynak akımı polaritesi (+/-) kaynak akımı hatlarının bağlantıları
sökülüp takılmadan değiştirilebilir. Değişim ilgili bir uzaktan kumandayla (PWS) da gerçekleştirilebilir.
Kaynak akımı yuvalarının üzerine yerleştirilen sinyal lambaları seçilen kaynak akımı polaritesini (+/-)
gösterir.
Şekil 5-19
Poz.
Sembol
1
Tanım 0
İş parçası
2
3
Tel besleme ünitesi
4
Ara hortum paketi
5
19 kutuplu bağlantı soketi (analog)
Tel besleme ünitesi kumanda hattı bağlantısı
6
Tel besleme ünitesi kaynak akımı bağlantısı
•
•
Kontrol hattının kablo soketini 19 kutuplu bağlantı soketine takın ve başlık somunu ile emniyete alın (soket, sadece bir
konumda bağlantı soketine takılabilmektedir).
•
Kaynak akımı hattının soketini (tel besleme ünitesi) "
099-002127-EW515
23.01.2015
41
Yapı ve İşlev
MIG/MAG kaynağı
5.8.2
Koruyucu gaz tedariği
UYARI
Koruyucu gaz tüplerinin hatalı kullanımından kaynaklanan yaralanma tehlikesi!
Koruyucu gaz tüplerinin hatalı kullanımı ve yetersiz sabitlenmesi ağır yaralanmalara
neden olabilir!
• Emniyet elemanları tüp gövdesi üzerinde sıkıca bağlanmış olmalıdır!
• Sabitleme koruyucu gaz tüpünün üst kısmında gerçekleştirilmelidir!
• Koruyucu gaz tüpünün valfinde herhangi bir sabitleme yapılmamalıdır!
DİKKAT
Koruyucu gaz tedariği ile ilgili parazitler!
Kusursuz kaynak sonuçlarının ön koşulu koruyucu gaz tedariğinin koruyucu gaz tüpünden kaynak torçuna
kadar engellenmemiş bir biçimde gerçekleşmesidir. Bunun dışında tıkanmış bir koruyucu gaz tedariği
kaynak torçunun zarar görmesine neden olabilir!
• Koruyucu gaz bağlantısının kullanılmadığı durumlarda sarı renkli koruma tapasını yeniden yerine takın!
• Tüm koruyucu gaz bağlantıları gaz sızdırmaz bir biçimde oluşturulmalıdır!
AÇIKLAMA
Basınç düşürücüyü gaz tüpüne bağlamadan önce olası kirlerin dışarıya üflenmesi için tüpün valfini kısa
süreli olarak açın.
Şekil 5-20
Poz.
1
Tanım 0
Basınç azaltıcı
2
Koruma gazı şişesi
3
4
Tüp musluğu
•
•
•
•
42
Sembol
Koruyucu gaz tüpünü bunun için öngörülmüş olan tüp bağlantı yerine yerleştirin.
Koruyucu gaz tüpünü güvenlik zinciri ile emniyete alın.
Basınç düşürücüyü gaz tüpü valfine gazı sızdırmayacak şekilde vidalayın.
Gaz hortumunu (ara hortum paketi) basınç düşürücü üzerine gaz sızdırmayacak şekilde sabitleyin.
099-002127-EW515
23.01.2015
Yapı ve İşlev
MIG/MAG kaynağı
5.8.2.1
Koruyucu gaz miktarınınayarlanması
Kaynak yöntemi
MAG kaynağı
MIG lehimi
MIG kaynağı (alüminyum)
Önerilen koruyucu gaz miktarı
Tel çapı x 11,5 = l/dak
Tel çapı x 11,5 = l/dak
Tel çapı x 13,5 = l/dak (%100 argon)
Yüksek oranda helyum bulunan gaz karışımları daha yüksek bir gaz miktarı gerektirir!
Gerekirse, belirlenen gaz miktarı aşağıdaki tablo yardımıyla düzeltilmelidir:
Koruma gazı
% 75 Ar / % 25 He
% 50 Ar / % 50 He
% 25 Ar / % 75 He
% 100 He
Faktör
1,14
1,35
1,75
3,16
AÇIKLAMA
Yanlış koruyucu gaz ayarı!
Hem fazla düşük hem de fazla yüksek bir koruyucu gaz ayarı kaynak banyosuna hava ulaşmasına ve sonuç
olarak gözeneklerin oluşmasına neden olabilir.
• Koruyucu gaz miktarını kaynak görevine uygun olarak ayarlayın!
5.8.3
MIG/MAG kaynağı, sabit gerilimli (CV)
5.8.3.1
Seçim
Kontrol elemanı
İşlem
Sonuç
Kaynak yönteminin seçimi
Tuşa, sinyal ışığı CV (constant voltage) yanana kadar basın.
Kaynak gerilimini ayarlama
5.8.3.2
Diğer ayarlar
ENTER
NAVIGATION
2s
EXIT
2s
Şekil 5-21
Gösterge
099-002127-EW515
23.01.2015
Ayar / seçim
Dinamik düzeltmesi (ayar -40 ila 40 arasında, fabrika teslimi 0)
43
Yapı ve İşlev
MIG/MAG kaynağı
5.8.4
MIG/MAG kaynağı, sabit akımlı (CC)
5.8.4.1
Seçim
Kontrol elemanı
İşlem
Sonuç
Kaynak yönteminin seçimi
Tuşa, sinyal ışığı CC (constant current) yanana kadar basın.
Kaynak akımını ayarlama
5.8.4.2
Diğer ayarlar
ENTER
NAVIGATION
2s
EXIT
2s
Şekil 5-22
Gösterge
44
Ayar / seçim
Dinamik düzeltmesi (ayar -10 ila 10 arasında, fabrika teslimi 0)
099-002127-EW515
23.01.2015
Yapı ve İşlev
MIG/MAG kaynağı
5.8.5
MIG/MAG kaynağı - voltage-sensing
5.8.5.1
Genel bilgiler
Bu kaynak makinesi, gerilim algılamalı tel besleme üniteleri için destek sunmaktadır (voltage-sensing). Bu tel besleme
ünitelerinin gerilim beslemesi sadece kaynak gerilimi üzerinden gerçekleşmektedir. Tel besleme ünitesinde, gerilim algılamasını
veya beslemeyi sağlamak için iş parçasına sabitlenmek üzere bir hat bulunmaktadır. Başka kontrol hatları gerekli değildir.
Etkinleştirilmiş durumda akım kaynağı, tel besleme ünitesi için sürekli bir besleme veya kaynak gerilimi sunmaktadır.
Akım kaynağında kontrol veya besleme hattı olmayan bir tel besleme ünitesi bağlanırsa ve MIG/MAG karakteristiklerinden
(CC/CV) biri seçilirse, kaynak akım yuvalarında boşta çalışma gerilimi, tel besleme ünitesinin besleme gerilimi olarak sunulur.
Bağlantı şeması
5.8.5.2
Drahtvorschubgerät /
Wire feeder
Schweißgerät /
welding machine
AC
3~
AC
Şekil 5-23
5.8.5.3
Lejant
Sembol
Tanım
Koruyucu gaz
3~
AC
Kaynak makinesi besleme gerilimi
Kaynak torçu
İş parçası
Elektrot pensesi
099-002127-EW515
23.01.2015
45
Yapı ve İşlev
MIG/MAG kaynağı
5.8.5.4
Besleme hatlarının bağlanması
Şekil 5-24
Poz.
1
Sembol
Tanım 0
3
Tel besleme ünitesi kaynak akımı bağlantısı
İş parçası
4
2
•
Kaynak akımı hattının soketini (tel besleme ünitesi) "
•
AÇIKLAMA
Bazı tel elektrotları (örn; kendinden korumalı özlü teli) negatif polarite ile kaynaklanmalıdır. "Kaynak akımı
polaritesi (kutup dönüşümü)" tuşu ile kaynak akımı polaritesi (+/-) kaynak akımı hatlarının bağlantıları
sökülüp takılmadan değiştirilebilir. Değişim ilgili bir uzaktan kumandayla (PWS) da gerçekleştirilebilir.
Kaynak akımı yuvalarının üzerine yerleştirilen sinyal lambaları seçilen kaynak akımı polaritesini (+/-)
gösterir.
46
099-002127-EW515
23.01.2015
Yapı ve İşlev
5.9
5.9.1
Akım hatlarının döşenmesi ile ilgili uyarılar
Şekil 5-25
AÇIKLAMA
Döşenecek sargıların sayısı referans değerlerdir.
Aşırı mıknatıslı bileşenlerde, bileşenin mıknatıslığını gidermek için ilgili biçimde daha fazla sargı
döşenmelidir.
•
•
Elektrik hatlarını parçaya ve birbirine yakın bir şekilde bileşenin etrafında döşeyin.
Elektrik hatlarını kaynak açısından ilgili bölüme kadar, örn. dikiş yanakları, döşeyin.
AÇIKLAMA
Bileşenlerin mıknatıslığını gidermek için büyük veya uzun yapı parçalarının elektrik hatları en az 3-4 cm
aralıklarla döşenmesi gerekir.
099-002127-EW515
23.01.2015
47
Yapı ve İşlev
5.9.2
Akım hatları bağlantısı
3~
AC
AC
Şekil 5-26
5.9.2.1
Lejant
3~
AC
Kaynak makinesi besleme gerilimi
Proses akımı (potansiyel artı)
Proses akımı (potansiyel eksi)
•
48
Tüm bağlantıları kurun, bkz. resim.
099-002127-EW515
23.01.2015
Yapı ve İşlev
5.9.3
Mıknatıslığı giderme işletimini etkinleştirme
ENTER
0
5s
l
+
EXIT
0
l
Şekil 5-27
Gösterge
Ayar / seçim
Mıknatıslığı giderme işletimi etkinleştirildi.
AÇIKLAMA
Güç kaynağının kapatılması sonucunda işletme tipi tekrardan devre dışı bırakılır ve bir önceki işletme tipi
etkinleştirilir.
•
•
•
•
•
5.9.3.1
Kaynak akımı polaritesi (kutup dönüşümü) / mıknatıslığı giderme tuşuna basın.
Sinyal ışığı yanıp söner.
Mıknatıslığı giderme prosesi otomatik olarak tamamlanır.
Sinyal ışığı sürekli yanar.
Mıknatıslığı giderme prosesi sona erer.
Otomatik akım kesici
AÇIKLAMA
Mıknatıslığı giderme işlemi, elektrik akımı gerçekleşmezse 0,5 s içerisinde iptal edilir.
Göstergede görüntülenen mesaj: brE. (kesinti).
• Elektrik devresinin tüm bağlantılarını kontrol edin.
099-002127-EW515
23.01.2015
49
Yapı ve İşlev
Kaynak akımı polaritesi değişimi (polarite değişimi)
5.10
Kaynak akımı polaritesi değişimi (polarite değişimi)
Bu fonksiyon ile kullanıcı kaynak akımı polaritesini elektronik olarak çevirebilir.
Örneğin üretici tarafından farklı polariteler gerektiren değişik elektrot tipleri ile kaynak yapılıyorsa kaynak akımı polaritesi kolayca
kumandadan değiştirilebilir.
Kontrol elemanı
İşlem
-
Sonuç
Tuş ile kaynak akım yuvalarının kaynak akım polaritesi ters çevrilir. Sinyal ışıkları kaynak
akımı yuvalarında seçilen polariteyi gösterir.
AÇIKLAMA
Uzaktan kumanda RT PWS 1 19POL bağlı iken değişen işleyişi dikkate alın, - Bkz. 5.11, Uzaktan regülatör.
50
099-002127-EW515
23.01.2015
Yapı ve İşlev
Uzaktan regülatör
5.11
Uzaktan regülatör
AÇIKLAMA
Uzaktan kumandanın kumanda hattını 19 kutuplu uzaktan kumanda bağlantısının bağlantı soketine takın ve
kilitleyin.
5.11.1 Elle uzaktan kumanda RT PWS 1 19POL
AÇIKLAMA
Uzaktan kumanda bağlı iken uzaktan kumandanın değiştirme şalterinde kutupsal değişim gerçekleşir
(fabrika çıkışı). Anahtarlama kaynak makinası kontrolünde gerçekleşecekse (uzaktan kumanda bağlı iken),
kullanıcı bunu cihaz konfigürasyonu menüsündeki bir ayar (parametre rCP) ile öngörebilir. - Bkz. 5.13,
Cihaz konfigürasyonu menüsü.
Fonksiyonlar
• Kademesiz olarak ayarlanabilir kaynak akımı (%0 ile %100 arasında) kaynak makinesinde önceden
seçilmiş olan ana akıma bağlı olarak.
• Kutup değiştirici anahtar, PWS fonksiyonlu makineler için uygundur.
5.11.2 Ayak uzaktan kumandası RTF1 19POL
Fonksiyonlar
5.11.3 Ayak uzaktan kumandası RTF2 19POL 5m
Fonksiyonlar
• Kaynak işlemini başlatma/durdurma (TIG)
5.11.4 Elle uzaktan kumanda RT1 19POL
Fonksiyonlar
099-002127-EW515
23.01.2015
51
Yapı ve İşlev
Kir filtresi
5.12
Kir filtresi
AÇIKLAMA
Bu ek donanım bileşenleri opsiyon olarak sonradan da takılabilir - Bkz. 9, Ek donanım.
Kir filtresi alışılmışın dışında kir ve toz oluşumu olan yerlerde kullanılmalıdır!
Düşürülmüş soğutma havası geçişi ile kaynak makinesinin devrede kalma oranı azaltılabilir. Kir oluşumuna
bağlı olarak kir filtresi düzenli olarak yerinden sökülmeli ve temizlenmelidir. (örneğin basınçlı hava ile
üfleme ile).
Şekil 5-28
52
099-002127-EW515
23.01.2015
Yapı ve İşlev
Cihaz konfigürasyonu menüsü
5.13
AÇIKLAMA
ENTER (Menüye giriş)
• Makineyi ana şalterden kapatın.
• "Kaynak yöntemi" tuşunu basılı tutun ve aynı zamanda makineyi yeniden açın. Menü noktası "Elt" gösterilene
dek bekleyin ve sonrasında tuşu serbest bırakın.
NAVİGASYON (Menüde gezinti)
• Parametreler "Kaynak parametresi" tuşunun etkinleştirilmesi ile seçilmektedir.
• Parametrelerin ayarlanması veya değiştirilmesi için "kaynak parametresi ayarı" döner butonunun çevrilmesi.
EXIT (Menüden çıkış)
• „EIt“ menü noktasını seçin.
• "Kaynak parametresi" tuşunu etkinleştirin (ayarlar devralınır, makine çalışmaya hazır konumuna geçer).
EXIT
ENTER
NAVIGATION
0
l
+
Şekil 5-29
099-002127-EW515
23.01.2015
53
Yapı ve İşlev
Gösterge
Ayar / seçim
Kalibrasyon
Her bir çalıştırmada makine yaklaşık 2 saniye boyunca kalibre edilmektedir.
Menüden çıkış
Exit
Cihaz konfigürasyonu
Makine fonksiyonları ve parametre gösterimi ile ilgili ayarlar
Kaynak akımı polaritesi anahtarlaması
• on = RT PWS 1 19POL uzaktan kumandada kutupsal değişim (fabrika çıkışlı)
• off = Kaynak makinası kontrolünde kutupsal değişim
Zamana bağlı enerji tasarruf fonksiyonu
• 5 dak. - 60 dak. = Enerji tasarruf modu etkinleştirilene kadar kullanmama süresi.
• off = kapalı (fabrika teslimi 20 dak.)
Akım gösterimi geçişi
on
Gerçek değer göstergesi
off
Nominal değer göstergesi (fabrika teslimi)
Servis menüsü
Servis menüsü ile ilgili değişiklikler sadece yetkilendirilmiş servis personeli tarafından gerçekleştirilmelidir!
Makine kumandasının yazılım versiyonu
Yazılım versiyonunun gösterilmesi
54
099-002127-EW515
23.01.2015
Tamir, bakım ve tasfiye
Genel
6
TEHLİKE
Elektrik çarpması nedeniyle yaralanma tehlikesi!
Elektrik kaynağından ayrılmamış makineler üzerinde gerçekleştirilen temizlik çalışmaları ciddi
yaralanmalara neden olabilir!
• Makineyi güvenli bir biçimde elektrik kaynağından ayırın.
• Şebeke soketini çekin!
• Kondensatörler boşalıncaya kadar 4 dakika bekleyin!
Onarım ve bakım işleri sadece eğitimli ve yetkili uzman personel tarafından yapılmalıdır, aksi takdirde garanti geçersiz olur.
Servis ile ilgili her türlü konuda sadece yetkili bayinize, cihazın tedarikçisine başvurun. Garanti talepleri ile ilgili iadeler sadece
yetkili bayiniz üzerinden gerçekleştirilebilir. Parça değişimi işlemlerinde sadece orijinal yedek parçalar kullanılmalıdır. Yedek
parça siparişi esnasında makine tipi, seri numarası ve makinenin model numarası, tip tanımlaması ile yedek parçanın ürün
numarası belirtilmelidir.
6.1
Genel
Bu cihaz, belirtilen ortam koşullarında ve normal çalışma koşullarında büyük ölçüde bakım gerektirmez ve asgari düzeyde
temizlik gerektirir. Kaynak makinesinin kusursuz çalışmasını sağlamak için yine de bazı noktalara dikkat etmek gerekir. Bunlara,
ortamın kirlenme derecesi ve kaynak makinesinin kullanım süresine bağlı olarak kaynak makinesinin düzenli olarak temizlenmesi
ve kontrol edilmesi dahildir.
6.2
Bakım çalışmaları, aralıklar
6.2.1
Günlük Bakım İşleri
6.2.1.1
Görsel kontrol
• Ana güç beslemesi ve bunun gerilim gidermesi
• Gaz hortumları ve bunların kumanda birimleri (selenoik valf)
• Diğer, genel durum
Çalışma kontrolü
• Kaynak akımı hatları (sağlam, kilitli konum ile ilgili kontrol edin)
• Gaz tüpü güvenlik elemanları
• Kullanım, bildirim, koruma ve konumlandırma tertibatları (fonksiyon testi).
6.2.1.2
6.2.2
Aylık bakım çalışmaları
6.2.2.1
Görsel kontrol
• Gövde hasarları (ön, arka ve yan duvarlar)
• Taşıma elemanları (kemer, kaldırma kulağı, kabze)
Çalışma kontrolü
• Seçim şalteri, kumanda makineleri, ACİL DURUM KAPATMA tertibatları, gerilim düşürme donanımı, ihbar ve kontrol
lambaları
6.2.2.2
099-002127-EW515
23.01.2015
55
Makineyi tasfiye etme
6.2.3
Yıllık kontroller ( işletme esnasında inceleme ve kontrol)
AÇIKLAMA
Kaynak makinesinin kontrolleri sadece uzman ve yetkili kişiler tarafından gerçekleştirilebilir.
Uzman kişi, eğitimi, bilgisi ve deneyimiyle kaynak güç kaynaklarında ortaya çıkan tehlikeleri ve olası
zararları bilen ve gerekli güvenlik önlemlerini alabilen kişidir.
Daha ayrıntılı bilgiler için lütfen birlikte verilen "Warranty registration" broşürüne ve www.ewm-group.com
adresinde yer alan garanti, bakım ve kontrol bilgilerimize bakınız!
IEC 60974-4 standartı „tekrarlanan inceleme ve kontrol" e uygun olarak tekrarlı kontrol işlemi gerçekleştirilmelidir. Söz konusu
yönetmeliklerin yanında, kontrol için geçerli ülke yasalarına ve talimatlarına da uyulmalıdır.
6.3
Makineyi tasfiye etme
AÇIKLAMA
Kurallara uygun tasfiye!
Cihaz geri kazanıma aktarılması gereken değerli hammaddeler ve tasfiye edilmesi gereken
elektronik yapı parçaları içermektedir.
• Evsel atıklarla birlikte tasfiye etmeyin!
• Tasfiyeyle ilgili resmi makamların kurallarını dikkate alın!
6.3.1
Son kullanıcıya üretici beyanı
•
•
•
•
•
6.4
Kullanılmış elektrikli ve elektronik cihazlar Avrupa şartlarına göre (Avrupa Parlamentosunun ve Konseyinin 27.1.2003 tarihli
2002/96/EG yönetmeliği) ayrıştırılmamış yerleşim bölgesi çöplerine atılamaz. Bunlar ayrıştırılmış olarak toplanmalıdır.
Tekerlekli çöp kutusu simgesi ayrı toplama gerekliliğine işaret eder.
Bu cihaz, tasfiye ya da geri kazanım amacıyla, bunun için öngörülen ayrı toplama sistemlerine atılmalıdır.
Almanya'da yasa gereği (elektrikli ve elektronik cihazların sirkülasyonu, geri alınması ve çevreyi koruyarak tasfiye edilmesiyle
ilgili 16.03.2005 tarihli yasa) eski bir cihazı ayrıştırılmamış evsel atıklardan ayrı bir toplama noktasına iletmek zorunludur.
Kamusal atık kurumları (belediyeler) bunun için toplama yerleri kurmuştur, buralarda konutlardan gelen eski cihazlar ücretsiz
olarak teslim alınır.
Eski cihazların iadesi ya da toplanması hakkında bilgiyi yetkili belediyeden alabilirsiniz.
EWM izin verilen elden çıkartma ve geri dönüşüm sisteminde yer almaktadır ve WEEE DE 57686922 numarası ile elektrikli
eski cihazlar rehberinde (EAR) kayıtlıdır.
Bunun dışında iade Avrupa çapında EWM distribütörlerinlerde de mümkündür.
RoHS koşullarını yerine getirme
Biz, EWM AG Mündersbach olarak tarafımızdan size teslim edilmiş ürünlerin RoHS (2011/65/EU yönetmeliği) koşullarına yerine
getirerek RoHS yönetmeliğine uygun olduğunu size beyan ediyoruz.
56
099-002127-EW515
23.01.2015
Arıza gidermek
Arıza giderme için kontrol listesi
7
Arıza gidermek
Tüm ürünler ciddi üretim ve son kontrollere tabidir. Buna rağmen herhangi bir şey çalışmayacak olursa, ürünü aşağıdaki
tanımlamaya uygun olarak kontrol edin. Belirtilen hata giderim yöntemlerinin hiç biri cihazın çalışmasını sağlamıyorsa, yetkili
satıcıya haber verin.
7.1
Arıza giderme için kontrol listesi
Lejant
Sembol

Tanım
Hata / Neden

Çözüm
AÇIKLAMA
Sorunsuz çalışma için temel koşul, kullanılan malzemeye ve proses gazına uyan cihaz donanımıdır!
Aşırı sıcaklık sinyal ışığı yanar
 Kaynak makinesinde aşırı sıcaklık

Makinenin çalışır durumda soğumasını bekleyin
Fonksiyon arızası
 Kaynak makinası kontrolündeki kutupsal değişim çalışmıyor

Uzaktan kumandadaki değiştirme şalteri kaynak akımı polaritesini öngörmektedir. Uzaktan kumandanın bağlantısını
ayırın veya rCD (cihaz konfigürasyonu menüsü) parametresini off değerine ayarlayın.
 Uzaktan kumandadaki kutupsal değişim çalışmıyor

rCD (cihaz konfigürasyonu menüsü) parametresini on değerine ayarlayın.
 Çalıştırmadan sonra makine kontrolündeki sinyal ışıkları yanmıyor

Faz düşmesi, şebeke bağlantısını (sigortaları) kontrol edin
 Bağlantı sorunları

Kumanda hattı bağlantılarını yapın ya da doğru monte edilip edilmediğini kontrol edin.
 Gevşek kaynak akımı bağlantıları

Torç tarafındaki ve/veya işlem parçasına giden akım bağlantılarını sıkın

Akm memesini kurallara uygun olarak sabitleyin
TIG kaynak torçu (tungsten elektrod) uzaktan kumanda RT PWS1 19POL bağlı iken aşırı ısınıyor
 Kaynak akımı polaritesinin uygun olmayan ayarı

Kaynak akımı polaritesi değiştirme şalterini (-) konumuna getirin.
099-002127-EW515
23.01.2015
57
Arıza gidermek
Hata bildirimleri (güç kaynağı)
7.2
Hata bildirimleri (güç kaynağı)
AÇIKLAMA
Bir kaynak makinesi hatası cihaz kumandasının ekranında bir hata koduyla (Bkz. tablo) görüntülenir.
Bir cihaz hatasında güç ünitesi kapatılır.
Olası arıza numaralarının gösterimi makine modeline (arayüzler / fonksiyonlar) bağlıdır.
•
•
58
Birden fazla hata söz konusu olursa, bunlar peş peşe gösterilir.
Cihaz hatasını belgeleyin ve gerekirse servis personeline iletin.
Hata mesajı
E0
Olası neden
Başlama sinyali hataya konumlandı
E4
E5
E6
E7
E9
E12
E13
E14
Sıcaklık hatası
Şebekede aşırı gerilim
Şebekede düşük gerilim
Elektronik hatası
İkincil aşırı gerilim
Gerilim düşürme hatası (VRD)
Elektronik hatası
Akım toplamada dengeleme hatası
E15
Elektronik besleme gerilimlerinde bir hata
E23
E32
Sıcaklık hatası
Elektronik hatası
E33
Gerilim toplamada dengeleme hatası
E34
Elektronik hatası
E37
E40
Sıcaklık hatası
Motor hatası
E55
E58
Bir şebeke fazının devre dışı kalması
Kaynak akım devresinde kısa devre.
Hata mesajı
Olası neden
Elektrik devresinde kesinti
Yardım
Torç tetiğini veya ayak kontrol uzaktan kumandasını
etkinleştirmeyin
Makinenin soğumasını bekleyin
Makineyi kapatın ve şebeke gerilimini kontrol edin
Makineyi kapatıp yeniden açın.
Hata devam edecek olursa servise haber verin
Makineyi kapatın, elektrot pensesini izole edilmiş şekilde
kenara koyun ve makineyi yeniden çalıştırın. Hata devam
edecek olursa servise haber verin
Makineyi kapatın, elektrot pensesini izole edilmiş şekilde
kenara koyun ve makineyi yeniden çalıştırın. Hata devam
edecek olursa servise haber verin
Tel besleme sürücü sistemini kontrol edin,
Makineyi kapatıp yeniden açın, hata devam edecek olursa
servise haber verin
Makineyi kapatın ve şebeke gerilimini kontrol edin
Makineyi kapatın ve kaynak akımı hatlarını doğru kurulum
açısından kontrol edin, örn. elektrot pensesini izole edilmiş
şekilde kenara koyun; mıknatıslığı giderme elektrik hattını
çıkarın.
Yardım
Elektrik hattını kontrol edin.
099-002127-EW515
23.01.2015
Arıza gidermek
Kaynak parametrelerini fabrika ayarlarına sıfırlama
7.3
Kaynak parametrelerini fabrika ayarlarına sıfırlama
AÇIKLAMA
Kayıtlı tüm müşteriye özel kaynak parametreleri fabrika ayarları ile değiştirilecektir!
RESET
0
l
R-Rutil
TIG
RB-Rutilbas
CV
B-Bas
RC-Rutilcel
CC
+
C-Cel
+
MMA
Şekil 7-1
Gösterge
Ayar / seçim
Kalibrasyon
Her bir çalıştırmada makine yaklaşık 2 saniye boyunca kalibre edilmektedir.
Sıfırlama
Göstergede "InI" görüntülene kadar tuşları basılı tutun.
099-002127-EW515
23.01.2015
59
Teknik veriler
8
Teknik veriler
8.1
AÇIKLAMA
Performans bilgileri ve garanti yalnızca orijinal yedek ve aşınan parçalarla bağlantılı olarak geçerlidir!
Örtülü elektrot
Akım ayar aralığı
Voltaj ayar aralığı
Devrede kalma oranı 25 °C
% 45
% 60
% 100
Devrede kalma oranı 40 °C
% 35
% 60
% 100
Yük değişimi
Boşta çalışma gerilimi
Şebeke gerilimi (toleranslar)
Frekans
Şebeke sigortası (güvenlik sigortası, yavaş
patlamalı)
Şebeke bağlantısı hattı
maks. bağlanmış yük
tavsiye edilen jeneratör gücü
cos Imaks'da / Verim
Yalıtım sınıfı / koruma sınıflandırması
Ortam sıcaklığı
Makine soğutması / torç soğutması
İş parçası ucu
Boyutlar U/G/Y
Ağırlık
Elektromanyetik uyumluluk yönetmeliği sınıfı
Standarda göre üretildi
60
20,4 V - 34,0 V
TIG
10 A - 350 A
10,4 V - 24,0 V
MIG/MAG
14,0 V - 31,5 V
350 A
310 A
260 A
350 A
280 A
230 A
10 dakika (% 60 devrede kalma oranı  6 dakika kaynak yapma, 4 dakika
mola)
95 V
3 x 400 V (+ %20 ila - %25)
50/60 Hz
3 x 16 A
15,0 kVA
H07RN-F4G2,5
10,6 kVA
20,3 kVA
0,99 / 88%
13,9 kVA
H / IP 34s
-25 C ila +40 C
Fan / gaz
50 qmm
600 x 205 x 415 mm
25 kg
A
IEC 60974-1, -10
/
099-002127-EW515
23.01.2015
Ek donanım
Uzaktan kumanda ve aksesuarlar
9
Ek donanım
AÇIKLAMA
Kaynak torçları, iş parçası uçları, elektrot pensleri veya ara hortum paketleri gibi performansa bağlı
aksesuar bileşenleri yetkili distribütörünüzdentemin edebilirsiniz.
9.1
Uzaktan kumanda ve aksesuarlar
Tip
RT1 19POL
RT PWS1 19POL
RA5 19POL 5M
RA10 19POL 10M
RA20 19POL 20M
RTF1 19POL 5 M
RTF2 19POL 5 M
RV5M19 19POL 5M
9.2
Açıklama
Kir filtresi, hava girişi için
Ürün numarası
092-002756-00000
Açıklama
Basınç düşürücü manometre
Cihaz soketi
Ürün numarası
094-000009-00000
094-000207-00000
Açıklama
Ürün numarası
090-002121-00502
090-002124-00502
092-001470-00005
092-001470-00010
092-001470-00020
094-006680-00000
090-008764-00000
092-000857-00000
Genel ek donanımlar
Tip
DMDIN TN 200B AR/MIX 35L
5POLE/CEE/32A/M
9.4
Sistem bileşenleri
9.4.1
Tip
Pico drive 4L
Pico drive 200C
099-002127-EW515
23.01.2015
Ürün numarası
090-008097-00000
090-008199-00000
Seçenekler
Tip
ON Filter Pico 350
9.3
Açıklama
Uzaktan kumanda akımı
Uzaktan kumanda dikey yukarıdan aşağıya kaynak akımı,
kutup dönüşümü
Örn. uzaktan kumanda için bağlantı kablosu
Bağlantı kablolu ayak kontrol uzaktan kumandası akımı
Bağlantı kablolu ayak kontrol uzaktan kumandası akımı
Uzatma kablosu
61
Ek A
