GA-21 Plus Manuel

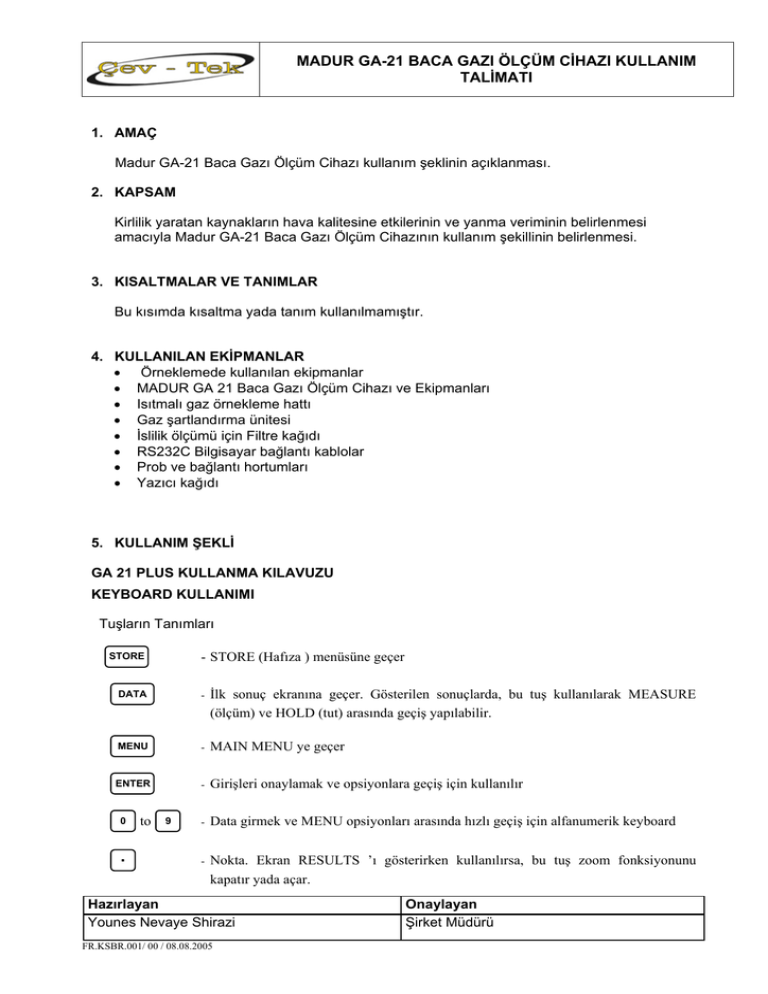

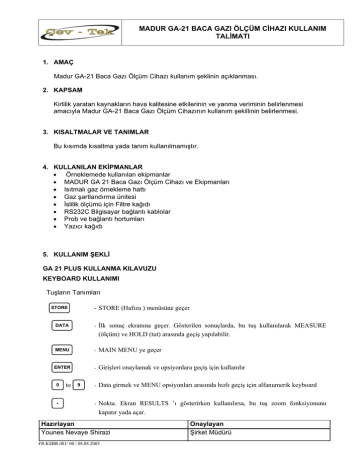

MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
1. AMAÇ
Madur GA-21 Baca Gazı Ölçüm Cihazı kullanım şeklinin açıklanması.
2. KAPSAM
Kirlilik yaratan kaynakların hava kalitesine etkilerinin ve yanma veriminin belirlenmesi
amacıyla Madur GA-21 Baca Gazı Ölçüm Cihazının kullanım şekillinin belirlenmesi.
3. KISALTMALAR VE TANIMLAR
Bu kısımda kısaltma yada tanım kullanılmamıştır.
4. KULLANILAN EKİPMANLAR
 Örneklemede kullanılan ekipmanlar
 MADUR GA 21 Baca Gazı Ölçüm Cihazı ve Ekipmanları
 Isıtmalı gaz örnekleme hattı
 Gaz şartlandırma ünitesi
 İslilik ölçümü için Filtre kağıdı
 RS232C Bilgisayar bağlantı kablolar
 Prob ve bağlantı hortumları
 Yazıcı kağıdı
5. KULLANIM ŞEKLİ
GA 21 PLUS KULLANMA KILAVUZU
KEYBOARD KULLANIMI
Tuşların Tanımları
- STORE (Hafıza ) menüsüne geçer
STORE
DATA
-
İlk sonuç ekranına geçer. Gösterilen sonuçlarda, bu tuş kullanılarak MEASURE
(ölçüm) ve HOLD (tut) arasında geçiş yapılabilir.
MENU
-
MAIN MENU ye geçer
ENTER
-
Girişleri onaylamak ve opsiyonlara geçiş için kullanılır
-
Data girmek ve MENU opsiyonları arasında hızlı geçiş için alfanumerik keyboard
-
Nokta. Ekran RESULTS ’ı gösterirken kullanılırsa, bu tuş zoom fonksiyonunu
kapatır yada açar.
0
.
to
9
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
PRINT
- yazıcıyı çalıştırır
PAPER
-
kağıdı bir satır ilerletir.
ON
-
Cihazı açar
OFF
-
Cihazı kapar yada stand-by ’a getirir
- Menüde bir adım geri gitmeyi sağlar
- Menüde bir adım ileri gitmeyi sağlar
ve
-
Menüde dikey hareket etmeyi sağlar
Menu Opsiyon Seçimi
PARAMETER
1
2
3
FUEL
STORE
O2R
Başlık Satırı
Opsiyon Satırı
İşlem Satırı
11
%
Data Satırı
FOOTER
YES
Değiştirme Satırı
4
Aşağıda değişik menü opsiyonları arasında nasıl geçiş yapılacağı örneklenmiştir:
ve
- Menüde dikey hareket etmeyi sağlar
- Başlık satırının solunda ise, bu tuş, menüde bir adım geri dönmeyi sağlar
- Başlık veya Opsiyon satırının sağında ise, gösterilen opsiyonu seçmeyi sağlar
- İşlem satırında gösterilen fonksiyonu gerçekleştirir
Data satırında veri girmeyi başlatır yada sonlandırır
Değiştirme satırında seçilen değişikliği gerçekleştirir
ENTER
0
-
9
- MENU opsiyonları arasında hızlı geçiş sağlar
Sayı Girişi
0
-
9

Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
- sayı giriş dijital tuşları
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
ve
-
cursor’ı satır boyunca hareket ettirir
C
- sayıyı siler
ENTER
- Onaylar ve girişi sonlandırır
Yazı yazma (Harf girişi)
- Keyboard’u nümerik yada alfabetik moda geçirir. Cursor nümerik moda
blok, alfabetik moda çizgi şeklinde görülür.
- Satır boyunca hareket etmeyi sağlar
- Bütün yazı satırını siler
0
- 9
-Alfa nümerik tuşlar, nümerik moda sayı, alfabetik moda
harf girişi yapar. Her tuş üzerinde 3 harf vardır.
0
- Nümerik moda 0 yazar, alfabetik moda boşluk bırakır.
Boşluk, sonraki karakterlerin hepsini bir sağa kaydırır.
C
-Cursor’ın üzerindeki karakteri siler, bu işlem sonraki
karakterlerin hepsini bir sola kaydırır.
ENTER
-Yazı girişini sonlandırır yada bir alt satıra geçirir.
STORE
-Header yada footer yazımını sonlandırır – yazılan yazının
hafızaya alınmasını sağlar
TEMEL KULLANIM BİLGİLERİ
Açma – Kapama - Standby
ON
-
Cihazı açar
OFF
-
Cihazı kapar yada stand-by ’a getirir. Tuşa bir kere basıldığında cihaz stand-by
(bekleme) durumuna gelir, tuşa stand-by durumunda tekrar basıldığında cihaz
kapanır.
Stand-by durumunda cihaz çok az enerji harcar. C tuşuna basılırsa cihaz tekrar açılır.
Cihaz aşağıdaki durumlarda off tuşuna basıldığında stand-by durumuna geçmez:

İlk kalibrasyon sırasında tuşa basılırsa – cihaz stand-by durumuna kalibrasyon bitmeden geçmez,
ancak kalibrasyon tamamlandıktan sonra stand-by durumuna gelir.

Yüksek gaz konsantrasyonlarında cihaz hava ile temizleme yapıyorsa- cihaz ancak bu işlem bittikten
sonra stand-by durumuna geçebilir.
Standby modunda cihazın ekranı aşağıdaki gibidir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
** STANDBY **
madur
TIME:
1h 23min
>OFF< - TURN OFF
>C< - TURN ON
Cihaz standby durumunda 8.5 saatten fazla kalırsa kendi kendine kapanır.
İlk Kalibrasyon
Cihaz açıldıktan sonra 2 dakika süre ile kendi kendine ilk kalibrasyon yapar
Bu süre zarfında probe bacada olmamalıdır!!
madur
GA-21 plus
CALIBRATION 42 sec
DATE
TIME
BATTERY
17.10.96
13:42.27
12.6 V
Ölçüm Parametreleri (PARAMETER opsiyonu)
Kalibrasyondan hemen sonra ekranda Parameter (parameterleri ayarlamak için) opsiyonları gözükür.
Genelde opsiyon aşağıdaki gibi seçilir:
- MENU ekranını seçer
MENU
* MENU *
1
2
3
4
5
6
7
ve
PARAMETER
PRESSURE
SOOT TEST
GRAPHIC
FLOW
ANAL. OUT.
OPTIONS




- PARAMETER opsiyonunun üzerine geliniz
- PARAMETER opsiyonunu seçiniz. Ekranda, aşağıda görülen, PARAMETER
menusu çıkar
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
PARAMETER
1
2
3
4
5
SELECT FUEL
AVER.TIME :
O2R <NORM>:
NO in NOx.:
BOILER PAR:
10 sec
3 %
95 %
YES
NATURAL GAS
CO2max:
15.5 %
Yakıt Seçimi (SELECT FUEL opsiyonu)
Bu opsiyon gerekli olduğu takdirde yakıt seçiminin yapılmasını yada yakıt özelliklerinin
programlanmasını sağlar. Cihazda kayıtlı bulunan yakıt parametreleri Bölüm (13.4)’deki tabloda
gösterilmiştir.
ve
- PARAMETER menüsünde SELECT FUEL opsiyonunun üzerine geliniz
- SELECT FUEL opsiyonunu seçiniz
ve
ENTER
- Seçilecek yakıtın üzerine geliniz.
- Yakıt seçimini onaylayınız – yakıtın solunda (*) işareti belirecektir.
FUELS----------------------- LIGHT OIL
*- NATURAL GAS
- TOWN GAS
- COKE-OVEN GAS
- LIQUID GAS
- BIO-DIESEL
- EXTRA LIGHT OIL
- HEAVY OIL
- COAL-TAR OIL
- NATURAL GAS/FAN
- TOWN GAS/FAN
- PROPANE WITH FAN
- PROPANE
- BUTANE WITH FAN
- BUTANE
- BIOGAS WITH FAN
- BIOGAS
- MINERAL COAL 31.5
- MINERAL COAL 30.3
- LIGNITE
8.16
- LIGNITE
9.34
- WOOD DRY
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
Ekranda gözüken yakıtların kaydedilmiş parametrelerini görmek için:
ve
- İstenilen yakıtın üzerine geliniz
- İstenilen yakıtı seçer ve yakıt parametrelerini gösterir ya da programlanabilir
yakıtlar için data girilmesini sağlar.
- SELECT FUEL opsiyonuna geri döner
Ortalama Alma Süresi (AVER.TIME opsiyonu)
Ölçümlerin ortalaması alınacak süre aşağıdaki gibi ayarlanır:
ve
- Ortalama alma süresini yazılmasını sağlar
ENTER
0
to
- PARAMETER menüsünde AVERAGE TIME opsiyonunun üzerine geliniz
9
- 1 den 60 a kadar istenilen süreyi yazınız.
- Yazılan süreyi onaylayınız.
ENTER
ve
- min (dakika) yada sec (saniye) seçimini yapınız
- seçimi onaylayınız
ENTER
Oksijen Referansı (O2R opsiyonu)
Oksijen referansı aşağıdaki gibi seçilir:
ve
- Önceden programlanmış standart değer, <NORM> , ile
programlanabilen değer arasında değişim yapar.
ENTER
0
to
- PARAMETER menüsünden O2R opsiyonunun üzerine geliniz
9
manuel olarak
- Eğer "manual" seçilirse 1 den 20 ye kadar bir sayı girilebilir.
- Onaylar ve yazımı sonlandırır.
ENTER
Boiler Parametreleri (Boiler Par. opsiynu)
Bu opsiyon Boiler parametrelerinin raporda yazılmasını sağlar.
ve
- PARAMETER menüsünden BOILER-PARAMETER opsiyonunun üzerine
geliniz.
- YES/NO ile Boiler parametrelerinin yazıcıdan alınacak çıktıda gözükmesini
yada raporda saklanmasını seçiniz.
ENTER
NOx İçerisindeki NO Oranı Ayarı (NO in NOx opsiyonu)
NOx içerisinde beklenen % NO oranı % 95’e ayarlanmıştır. Arzu edildiği takdirde bu oran % 40-100
arasında, aşağıda anlatıldığı gibi değiştirilebilir.
ve
- PARAMETER menüsünden NO in Nox opsiyonunun üzerine geliniz
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
- yazımı başlatınız
ENTER
0
to
9
- 40 to 100 (%) arasında arzu edilen değeri giriniz
- Girilen değeri onaylar ve hafızada saklar.
ENTER
Ölçüm Sonuçlarının Gösterimi
DATA tuşuna basarak ölçüm ekranına geçiniz. Sonuçlar üç ekranda , anlık ya da ortalama değerler olarak
görülür.
Anlık Değerler (Curent Values)
DATA
- ilk ekranı seçer
CURRENT VALUES
NATURAL GAS
TEMP.GAS
°C
TEMP.AMBIENT
°C
O2
5.31
%
CO2
11.24
%
CO
438
ppm
NO
128
ppm
SL
24
%
ETA
76
%
LAMBDA
ve
23
1.73
- Seçili ekrandan ileri ya da geri giderek diğer ekranları görebilirsiniz.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
357
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
CURRENT VALUES
VOL.
Rel.
GAS
3% O2
[ppm]
CO
511
COu
624
NO
194
NOx
366
438
475
128
185
CURRENT VALUES 
TEMP1 EXT.
57
°C
TEMP2 EXT.
TEMP3
31
TEMP4
43
U/I1
1.25
U/I2
4.64
23
EXT.
°C
EXT.
°C
EXT.
V
EXT.
V
PRESSURE
hPa
SOOT
3
ENTER
DATA
7.12
- AVERAGED VALUES ( ortalama değerler) ve CURRENT VALUES (anlık
değerler ) arasında geçiş yapar
- HOLD (tut) fonksiyonunu açar yada kapatır (anlık değerleri dondurur)
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
°C
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
Ortalama Değerler (Averaged Values)
- 2.3.2 de anlatıldığı gibi istenilen ortalama zamanı seçilir.
- Ekranı seçiniz. Ekranın üzerinde AVERAGED VALUES yazması gerekir.
DATA
ve
- Üç ekrandan görmek istediğinizi seçiniz
- AVERAGED VALUES ( ortalama değerler) ve CURRENT VALUES (anlık
değerler ) arasında geçiş yapar
ENTER
C
- Yeni ortalama zamanını başlatır, sonuçlar ortalama süresinin bitiminden sonra
gösterilir.
DATA
- HOLD (tut) fonksiyonunu açar yada kapatır (anlık değerleri dondurur)
Eğer sürekli bir kaydetme yapılmaktaysa cihaz ortalama işlemine
başlamaz.
Ortalama İşlemi
Cihaz ölçülen ya da hesaplanan, anlık yada ortalama değerlerin hepsini gösterebilir. Eğer ortalama süresi,
oksijen referansı veya yakıt seçimi, ortalama işlemi yapılırken değiştirilirse, ya da bu işlem sırasında cihaz
STANDBY moduna alınırsa, işlemin yeniden başlaması için, C tuşuna basılarak yeni ortalama süresinin
başlatılması gerekir.
Basınç/ Basınç Farkı Ölçümü (PRESSURE Opsiyonu)
Ölçüm aşağıda anlatıldığı gibi yapılır:
- ana MENU’yü seçiniz.
MENU
* MENU *
1
2
3
4
5
6
7
ve
PARAMETER
PRESSURE
SOOT TEST
GRAPHIC
FLOW
ANAL. OUT.
OPTIONS




- PRESSURE opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
PRESSURE
[hPa]
12.54
[mm H2O]
25.47
[PSI.]
11.25
GAS TEMP.:
C
563 °C
- ZEROING
Ekranda anlık basınç ve gaz sıcaklıkları görülür. Alt satırda görülen C tuşuna basıldığında sensör sıfıra
ayarlanır (anlık değer sıfır değeri olarak alınır.) Sensör ölçüm yapılmadan sıfırlanmalıdır.
-Sensörü sıfırlayınız.
C
Hortumu PRESSURE(+) girişine takınız. Ekranda ölçülen basınç ve gaz sıcaklığı değerleri görülecektir.
- Opsiyondan çıkar. Görülen değer, yenisi kaydedilene kadar yada yazıcıdan ölçümlerin çıktısı
alınana kadar yada rapor olarak kaydedilene kadar hafızada saklanır.
İslilik Testi (SOOT TEST Opsiyonu)
İslilik testini yapabilmek için ısıtılabilir prob kullanılması gerekir ve bu yüzden islilik testi ancak cihaz
220 V ’a bağlı iken yapılabilir.
İslilik testi Bacharach sistemine göre, aşağıda anlatıldığı gibi yapılır.
- ana MENÜ’YÜ seçiniz.
MENU
* MENU *
1
2
3
4
5
6
7
ve
-
PARAMETER
PRESSURE
SOOT TEST
GRAPHIC
FLOW
ANAL. OUT. 
OPTIONS



SOOT TEST opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
SOOT TEST

1

INSERT FILTER
ENTER
- START
Isıtılmış proba islilik filtresini takınız ve probu bacaya yerleştiriniz.
- Ölçümü başlatır.
ENTER
SOOT TEST
32 sec
C
- STOP
- Ölçümü durdurur.
C
İslilik testinden sonra filtre skala ile kıyaslanır ve islilik sayısı girilir.
SOOT TEST
SOOT NUMBER: 5
ENTER THE SOOT
NUMBER
0
-
9
ENTER
- Belirlenen islilik sayısını giriniz.
- Girilen sayıyı onaylayınız.
Girilen islilik sayısı yenisi kaydedilene kadar ya da yazıcıdan ölçümlerin çıktısı alınana kadar ya da rapor
olarak kaydedilene kadar hafızada tutulur.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
Grafik (GRAPHIC Opsiyonu)
Grafik çizilebilmesi için son 100 ölçümün ortalama sonuçları hafızaya alınır.
- ana MENU’yü seçiniz.
MENU
* MENU *
1
2
3
4
5
6
7
ve
PARAMETER
PRESSURE
SOOT TEST
GRAPHIC
FLOW
ANAL. OUT. 
OPTIONS



- GRAPHIC opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirebilir
Tamb
30
[°C]
0. Tamb
[°C]
NORMAL
AUTO
28
26
24
22
20
0h
MENU
30h
- Grafik menüsünü açıp kapatır.
Grafik menüsündeki satırların anlamları şöyledir:
Ölçülen değerin numarası ve adı
Y koordinanatının birimi
Grafik çeşidi – Normal (NORMAL) ve ya hızlı (FAST)
Y koordinatı için: otomatik (AUTO) ya da manuel (MANUAL)
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
1.
CO
[ppm]
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
NORMAL
MANUAL
Y=
90
y=
40
Y koordinatındaki maksimum değer
Y koordinatındaki minimum değer
Grafik menüsünün kullanımı aşağıdaki gibidir.:
ve
- Menüde seçmek istediğiniz satırın üzerine geliniz.
Çizilecek değişkenin seçimi
Gösterimde olan değişkeni iki şekilde değiştirebilirsiniz. Gösterilmesini istediğiniz değişkenin
numarasını girerek yada grafik menüsünde ilk satıra gelip istenilen değişken belirene kadar ENTER
tuşuna basarak.
Y koordinatının birimini değiştirme
Birimi değiştirmek için grafik menüsünde ikinci satıra geliniz ve ENTER tuşuna basınız. Birim
ppm’den mg/m3 ’e yada hPa’dan mmH2O ya vs. değişecektir.
Normal (NORMAL) veya hızlı (FAST) grafik seçimi
Hızlı (2 saniye) yada yavaş grafik çizimi arasında seçim yapılmasını sağlar. Değiştirmek için grafik
menüsünde üçüncü satıra geliniz ve ENTER tuşuna basınız
Y koordinatı için otomatik (AUTO) yada manuel (MANUAL) mod seçimi
Grafik menüsünde, dördüncü satıra gelip ENTER tuşuna basılarak otomatik yada manuel mod
arasında seçim yapılabilir.
Y koordinatındaki maksimum değer seçimi
Grafik menüsünde, beşinci satıra gelip ENTER tuşuna basılarak Y koordinatının maksimum değeri
değiştirilebilir.
Y koordinatındaki minimum değer seçimi
Grafik menüsünde, altıncı satıra gelip ENTER tuşuna basılarak Y koordinatının minimum değeri
değiştirilebilir.
Debİ Ölçümü ( opsiyonel) (FLOW opsİyonu)
-
MENU
ve
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Ana MENU’yü seçiniz.
-
FLOW opsiyonunun üzerine geliniz.
-
Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
FLOW MEASUREMENT
0 m/s
C
-
ZEROING
CORR. FACTOR :
0.10
1
- Ölçümü sıfırlar
C
Analog Çıkışlar (opsiyonel) (ANALOG OUTPUTS opsİyonu)
-
MENU
ve
Ana MENU’yü seçiniz.
- ANALOG OUTPUTS opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
ANALOG OUTPUTS
CHANN. 1
Tgas
2 FROM.....:
3 TO.......:
1
5
2
3
CHANN. 2 :
FROM.....:
TO.......:
9 RANGE....:
:
0°C
1000°C
Tamb
0°C
50°C
0..20mA
Seçenekler (OPTIONS)
-
MENU
ve
Ana MENU’yü seçiniz.
- OPTIONS üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
OPTIONS
1
2
3
4
5
DEVICE INFO
SENSORS
SETTINGS
CONTROL LIST
"madur" SERVICE

Cihaz Bilgileri (DEVICE INFO opsiyonu)
ve
- OPTIONS menüsünde DEVICE INFO opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
DEVICE INFO
SERIAL NO.:
20123014
SERVICE...:
18.01.94
OPER. TIME:
SERVICE IN:
GAS FLOW :
l/h
BATTERY...:
BAT.CAP. :
670 h
130 h
90
12.65 V
75 %
Ekranda, Serial no (cihazın seri numarası) , Service (en son ne zaman servis yapıldığı) , Operating time
(çalışma süresi) , Service in ( bir dahaki servise kalan süre) , Gas flow ( emilen gazın hızı) , Battery
(batarya şarjı) , Battery capacity ( batarya kapasitesi) görülecektir.
Sensörler (SENSORS opsiyonu)
ve
- OPTIONS menüsünde SENSORS opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
SENSORS
1
CO
CELL RANGE
2
3
4
1000
CALIBRATION O2
ANALOG INPUTS
SENSOR CALIBRATION
CO Hücresi Aralığı (CO CELL RANGE opsiyonu)
Eğer CO konsantrasyonu burada ayarlanan değerin üzerine çıkarsa, temiz hava pompalanmaya
başlayacaktır. Bu konsantrasyon aşağıda gösterildiği gibi ayarlanır:
ve
- SENSORS menüsünde CO CELL RANGE opsiyonunun üzerine geliniz
ENTER
0
-
9
Yazılı değeri değiştirmek için enter tuşuna basınız.
- 0 ve 20000 ppm arasında bir değer giriniz
- opsiyonu kapatınız
ENTER
O2 Hücresinin Otomatik kalibrasyonu (CALIBRATION O2 opsiyonu)
Kalibrasyon işlemi esnasında prob bacada olmamalıdır.
ve
- SENSORS menüsünde CALIBRATION O2 opsiyonunun üzerine geliniz
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
CALIBRATION O2
CALIBRATES THE O2
SENSOR AT 20,95%
O2 = 20,25%
ENTER
ENTER
- Kalibrasyonu onaylar
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
- CONFIRM
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
Analog Girişler (EXTERNAL CHANNELS opsiyonu)
ve
- SENSORS menüsünde ANALOG INPUTS opsiyonunun üzerine geliniz
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
EXTERNAL CHANNELS
1 TEMP
CrNi
2 TEMP
500
3 TEMP
CrNi
4 TEMP
RhPt
5 TEMP
100
6 TEMP
500
8
9
ve
GAS. :
AMBIENT:
NiPt
1 EXT.:
Ni-
2 EXT.:
Pt-
3 EXT.:
Pt-
4 EXT.:
Pt-
U/I1 EXT. :
U/I2 EXT. :
* U *
* I *
- Değiştirmek istediğiniz satırın üzerine geliniz.
- Ayarı değiştiriniz.
ENTER
Sensör Kalibrasyonu (SENSOR CALIBRATION opsiyonu)
O2 sensörü hariç bütün electrokimyasal sensörlerin kalibrasyon gazıyla kalibre edilmeleri gerekir.
Kalibrasyon için sensörler, teker teker, bilinen konsantrasyonlarda kalibrasyon gazları ile beslenir. Birkaç
dakika içerisinde sinyal sabitlendikten sonraki değer hafızaya alınabilir.
Kalibrasyon ekranında yapılacak her değişiklik orijinal kalibrasyon ayarlarını silecektir. Bu
nedenle CALIBRATION opsiyonu sadece kalibrasyon yapılacağı zaman seçilmelidir.
Standart gaz konsantrasyonu, ölçümlerdeki değerlere yakın olmalıdır. Senörün kalibrasyon gazı ile
beslenme süresi 4 dakikadan kısa olmamalıdır. Her sensörün kalibrasyonundan sonra 15 dakika açık hava
ile havalandırılması gerekir.
Kalibrasyon Prosedürü:
ve
- SENSORS menüsünde SENSOR CALIBRATION opsiyonunun üzerine geliniz
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
ATTENTION
DO YOU REALLY
WANT TO CHANGE
CALIBRATION SETTINGS?
ENTER
- MOVE ON
- Kalibrasyona devam etmenizi sağlar
ENTER
- Kalibrasyonu bırakıp SENSORS menüsüne dönmenizi sağlar
SENSOR
CALIBRATION
ve
1
WITH CO
GAS
2
WITH NO
GAS
- Kalibre edilecek sensörün üzerine geliniz.
- Gazı seçiniz
SIGNAL
- Sensörün verdiği ölçülen sinyal
STORED
-Son kalibrasyonda hafızaya alınmış sinyal değeri
GAS [ppm]
-Standart gazın konsantrasyonu
CALIBRATION:
NO
Sensor
Stored
CO
22
NO
1208
Signal
21
1206
GAS [ppm]:
* STORE *
- GAS [ppm] satırında, standart gaz konsantrasyonunun yazılmasını başlatır
ENTER
0
-
402
9
- GAS [ppm] satırında standart gaz konsantrasyonunu gimenizi sağlar [ppm]
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
ENTER
- GAS [ppm] satırında girilen değeri onaylar ve yazmayı sonlandırır. Bu
işlemden sonra sensörün standart gaz ile 4 dakika süre ile beslenmesi
gerekir.
ENTER
- STORE satırında, değer sabitleştikten sonra ölçülen değeri, kalibrasyon değeri
olarak kaydetmeyi sağlar. Bu işlemden sonra standart gazı kesmeniz, sensörü
15 dakika süre ile havalandırmanız gerekir.
- Kalibre edilecek diğer gazları seçmenizi yada kalibrasyon işleminin sonlandırılmasını sağlar
Cihaz Ayarları (SETTINGS opsiyonu)
Bu opsiyon sayesinde kullanıcı cihaz ayarlarının bazılarını kendisi yapabilir.
ve
- OPTIONS menüsünde SETTINGS opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
DEVICE SETTINGS
BACKLIGHTING
CONTRAST
3 CLOCK
4 PRINTER SETTINGS
5 LANGUAGE/COUNTRY
6 ACOUSTIC WARN.
YES
7
SOOT 1/3:
1
1
2
9

* STANDARD *
Arkaışık Ayarı (BACKLIGHTING opsiyonu)
- Tuşa basılması araışığı açar yada kapar
ENTER
Kontras Ayarı (CONTRAST opsiyonu)
ve
- DEVICE SETTINGS menüsünde CONTRAST opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
CONTRAST
50 %

CHANGE
ENTER
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
STORE
ve
- Kontrast ayarını istenilen şekilde arttırıp azaltabilirsiniz.
- Ayarlamak istenilen kontrasyon düzeyinin onaylanmasını sağlar
ENTER
Tarih/Zaman Ayarı (DATE/TIME opsiyonu)
ve
- DEVICE SETTINGS menüsünde DATE/TIME opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
DATE/TIME
12:34
1
2
4
TIME
DATE
: 17.34.54
: 23.10.96
DATE FORMAT: dd-mm-
yy
ve
- Yazmayı başlatır
ENTER
0
-
- İstenilen satırın üzerine geliniz
9
- Tarihi ve saati ayarlamanızı sağlar , tarih DATE FORMAT satırında gözüken
formatta girilir.. ( dd-mm-yy : gün - ay - yıl formatıdır.)
- Ayarları onaylar
ENTER
Yazıcı Ayarları (PRINTER SETTINGS opsiyonu)
ve
- DEVICE SETTINGS menüsünde PRINTER SETTINGS opsiyonunun üzerine
geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
PRINTER SETTINGS
1
2
3
SHORT FORM
:
AUTOM. PRINTOUT:
NO. OF COPIES :
1
4
ADDRESS NO.
:
3
- Address –
4 - lines
freely editable
SHORT FORM
ENTER
- YES/NO seçiminin yapılmasını sağlar. Eğer opsiyon aktive edilirse (YES), alınan çıktıda
sadece anlık değerlerin hacim konsantrasyonları gözükür, mg/m³ konsantrasyonları
gözükmez.
AUTOMATIC PRINTOUT
- YES/NO seçiminin yapılmasını sağlar. Eğer opsiyon aktive edilirse (YES), programlanan
ortalama süresine göre, bu süre 2 dakikadan kısa değilse, otomatik çıktı alınması sağlanır.
Eğer süre 2 dakikadan kısa ise sadece 1 çıktı alınacaktır.
ENTER
NUMBER OF COPIES
- Alınacak çıktı adedinin ( 1/2/3) ayarlanmasını sağlar
ENTER
ADDRESS NO.
Cihaz 50 adrese kadar hafızaya alabilir. 1. Adres zaten hafızaya alınmıştır ve değiştirilemez. Eğer sıfır (0)
seçilirse çıktıda hiç adres gözükmez.
- Adres seçimini aktive eder.
ENTER
ve
ENTER
- Adres sayısını seçiniz
-
Seçimi onaylar
ENTER ADDRESS
Bu opsiyon, kullanıcının ADDRESS NO. opsiyonunda seçilen numaraya adres yazmasını sağlar
- Opsiyonu seçiniz ve adresi giriniz.
- Gösterilen adresi kaydeder.
STORE
- Bu tuşa basıldığında, adres yazma ekranı, değişiklikler kaydedilmeden terk
edilir.
Lisan ayarları (LANGUAGE/COUNTRY opsiyonu)
ve
- DEVICE SETTINGS menüsünde LANGUAGE/COUNTRY opsiyonunun
üzerine geliniz
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
LANGUAGE
1
2
3
4
 DEUTSCH
ENGLISH
FRANCAIS
TÜRKÇE
TEMPERATURE:
[°C]
7 DEC. POINT :
8 PRESS. UNIT:
hPa
9 SL + 9.9%
:
6
ve
.
- Seçmek istediğiniz lisanın üzerine geliniz
- Seçimi onaylayınız
ENTER
Alttaki 4 seçim için:
ENTER
İstenen ayarları değiştirir
-
Sesli Alarm (ACOUSTIC WARNING opsiyon)
ve
- DEVICE SETTINGS menüsünde ACOUSTIC WARNING opsiyonunun üzerine
geliniz
-YES/NO seçimini yapınız. Sesli alarm özelliğini aktive etmek için YES’i seçiniz.
ENTER
İslilik Testi Ayarı (SOOT TEST opsiyonu)
ve
- DEVICE SETTINGS menüsünde SOOT TEST opsiyonunun üzerine geliniz
- İslilik testinin 1 yada 3 kere yapılmasını seçiniz.
ENTER
Standart Ayarlar (STANDARD opsiyonu)
ve
-DEVICE SETTINGS menüsünde STANDARD opsiyonunun üzerine geliniz
-Cihazın standart ayarlarını seçer
ENTER
Kontrol Listesi (CONTROL LIST opsiyonu)
Bu opsiyon cihazın tüm parçalarının durumunu gösterir. OK durumun normal olduğunu ifade
ederken, ERROR bir hata olduğu anlamına gelir.
ve
- OPTIONS menüsünde CONTROL LIST opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
CONTROL LIST
CO I
CO II
NO
O2
PRESSURE
TH GAS
PT AMB.
T1 EXT
T2 EXT
T3 EXT
T4 EXT
NTC
BATTERY
U/I1 EXT
U/I2 EXT
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
Sonuçların Hafızaya Alınması (STORE Menüsü )
- STORE menüsünü seçiniz. Aşağıdaki ekran belirecektir.
STORE
STORE
1
2
3
4
REPORTS
BANKS
REPORTS ERASING
BANKS ERASING
Store
used
REPORTS.
2
BANKS
3
BLOCKS
324
Store
-Hafızaya alma çeşidi
free
- Boş sayısı
used
-Kullanılanların sayısı



free
28
7
700
Cihaza ölçümler iki şekilde kaydedilebilir:
REPORTS -30 ölçüme kadar rapor şeklinde kaydedilir ve daha sonradan cihazın ekranından görülebilir.
BANKS/BLOCKS – Ölçümler sürekli (otomatik) olarak hafızada bir bankaya kaydedilir. Ölçümler bu
şekilde kaydedildiğinde, bilgisayara aktarılıp, WİNFGA software yazılımı yardımı ile görülebilir. Sürekli
ölçümleredn elde edilen 1024 sonuç, 10 bankaya kadar hafızaya alınabilir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
Ölçümleri Rapor Olarak Kaydetme (REPORTS opsiyonu)
Bir ölçüm raporu, tek bir ölçüm sonucunda elde edilen bütün sonuçları içerir. Ölçümler, anlık ya da
ortalama olabilir. Eğer raporun, islilik testi sonuçlarını yada basınç ölçümlerini göstermesi isteniyorsa, bu
ölçümler, rapor hafızaya alınmadan yapılmalıdır. Rapor, hafızaya alma işlemi başlatıldığında, ekranda
anlık değerler görünmekteyse (Current Values) anlık değerleri, ortalama değerler görünmekteyse
(Average Values) ortalama değerleri içerecektir.
Ölçüm raporları (REPORTS) aşağıda anlatıldığı gibi kaydedilir:
- Ölçülen değerler ekranda görülür.
DATA
- STORE menüsü belirecektir. (Bu sırada ölçülen değerler geçici hafızaya alınmış
olur.)
STORE
ve
- REPORTS opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir.
REPORTS
STORE REPORT.NO.:
12
2
REPORT TABLE
3
HEADER EDITION
1


- HEADER 4 - lines free
editable
ve
Bölüm (0) de anlatıldığı gibi rapor başlığını( Header) yazınız.
- STORE REPORT NO. XX satırının üzerine geliniz
- Eğer 30 raporun hepsi doluysa, sayı yerine – görülecektir. Bu durumda raporun
hafızaya alınması mümkün değildir, en az bir raporun silinmesi gereklidir.
- Geçici olarak hafızaya alınmış olan değerler, belirtilen numaralı rapora
kaydedilecektir.
ENTER
Rapor Tablosu (REPORT TABLE opsiyonu)
Raporların içeriğinin görülmesini, basılmasını, yada silinmesini sağlar.
ve
- STORE menüsünde REPORT TABLE opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
REPORT TABLE
04
08
12
16
20
24
28
01 02  03
05
06
07
09
10
11
13
14
15
17
18
19
21
22
23
25
26
27
29
30
ENTER
C
- SHOW
- ERASE
Önünde [] işareti olmayan raporlar boştur.
C
ENTER
- Seçilen raporu siler
- Seçilen raporun ekranda görülmesini sağlar.
 REPORT NO.: 12
11:23.52
16.01.94
------------------4 - lines free
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
editable
------------------FUEL
O2R.........: 3 %
AVERAGE TIME: 10
min
------------------POWER :
40.0 kW
CONSUM.:
1.5m3/h
TEMP. :
270 °C
------------------Temp Amb: 21 °C
Temp Gas:
327 °C
O2 .....:
16.72 %
CO2.....:
11.23 %
CO .....:
734
ppm
NO .....:
125
ppm
NOx.....:
145
ppm
------------------LAMBDA
1.00
STACK LOSS
17.6
%
EFFICIENCY
92.7
%
------------------PRESSURE : 12.34
hPa
SOOT NO. :
5
Başlık Yazma (HEADER EDITION opsiyonu)
Raporla saklanabilecek ve basılabilecek bir başlık yazılmasını sağlar. (4 satır, 20 karakter.)
ve
- STORE menüsünde HEADER EDITION opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
HEADER EDITION
4 - lines free
editable
-NEXT L NE
ENTER
LETTER/NUMBER
-ERASE L NE
STORE
-STORE
Başlık Bölüm 1.4 te anlatıldığı gibi yazılır.
Bu ekran [MENU] ve [DATA] tuşlarıyla, istenildiği zaman terk edilebilir.
Raporları Silme (REPORTS ERASING opsiyonu)
ve
- STORE menüsünde ERASING REPORTS opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir.
ATTENTION !

ALL
REPORTS
WILL BE
ERASED
ENTER
- YES
- Raporları silmeden STORE menüsüne döner.
ENTER
- Bütün raporları siler.
Ölçümlerin Sürekli ( otomatik olarak) Kaydedilmesi (BANKS opsiyonu)
Bu opsiyon ile, 10 ayrı ölçüm döneminin ortalama değerleri, hafıza yeterli olduğu sürece, işlem
durdurulana kadar otomatik olarak kaydedebilir. Her bir ölçüm dönemi ayrı bir ölçüm bankasına (BANK)
kaydedilir. Cihaz, toplam 1024 adet ölçüm kapasitesine (BLOCK) sahiptir. Bu 1024 ölçüm istenilen
şekilde 10 ölçüm dönemine bölünebilir. Her banka, ölçüm hakkındaki tüm gerekli bilgileri de içerir
(yakıt, zaman, ortalama süresi…). Hafızaya alınan tüm sonuçlar, ortalama değerlerdir, ölçüm dönemine
ait (BANK) ortalama süresi kullanılmıştır. Eğer cihaz kapatılırsa, kaydetme işlemi duracaktır ve cihaz
uzun bir uyarı tonu verecektir.
BANK opsiyonu ile otomatik olarak hafızaya alınan değerler ancak WINFGA software yardımı ile
bilgisayardan görülebilir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
Bir bloğun içeriğine ilişik tablo, 13.5’te, Banka ve blokların şematik çizimi de 13.6’da gösterilmiştir.
Sürekli Kaydetmeyi Başlatma ve Durdurma ( STORAGE opsiyonu)
Sürekli kaydetmeyi başlatmak için:
- STORE menüsünü açınız
STORE
Ölçüm için yeterli hafıza olup olmadığını kontrol ediniz. Eğer yoksa, 1 veya daha fazla bankanın silinmesi
gerekir. Mevcut tüm ölçüm bankaları silmek için ERASE ALL BANKS opsiyonu kullanılabilir. Bu
opsiyon Bölüm (10.3.3)’de anlatılmıştır.
ve
- STORE menüsünde BANKS opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz
ve
- STORE yazan satırın üzerine geliniz
Ortalama süresini kontrol ediniz veya ayarlayınız. (2.3.2)
- Kaydetmeyi başlatır ACTIVE yazısı belirecektir.
ENTER
- ölçülen ve hesaplanan değerler gözükür, kaydetme aktif durumdadır.
DATA
Sürekli kaydetmeyi durdurmak için:
- STORE menüsünü açınız
STORE
ve
- STORE menüsünde BANKS opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz
ve
- STORE yazan satırın üzerine geliniz
- Kaydetmeyi sonlandırır ACTIVE yazısı kaybolacaktır.
ENTER
Banka Tablosu (BANKS TABLE opsiyonu)
BANKS TABLE opsiyonu hafızada bulunan bankalar hakkında bilgi sağlar.
ve
- BANKS menüsünde BANKS TABLE opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
BANKS TABLE
NO.
SIZE
DATE
1
07.10.96
2
09.10.96
3
15.10.96
73
180
124
4
5
6
7
No.
- Banka numarası (1 - 10 )
Date
-
Size.
Kaydın yapılma tarihi
-Bankanın kapladığı hafıza kapasitesi (içerdiği BLOCK sayısı)
Son ölçüm bankası BANKS TABLE ekranından silinebilir.
ve
- Kaydedilmiş son ölçüm bankasının üzerine geliniz.
- Bankayı siler
C
Ölçüm Bankalarının Silinmesi (BANKS ERASING opsiyonu)
Bu opsiyon hafızada kayıtlı bulunan bütün bankaların silinmesini sağlar.
ve
- BANKS menüsünde ERASE BANKS opsiyonunun üzerine geliniz.
- Opsiyonu seçiniz. Aşağıdaki ekran belirecektir.

ATTENTION !
ALL
BANKS
WILL
BE
ERASED
ENTER
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
- YES
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
- Bankaları silmeden STORE menüsüne döner.
- Kayıtlı bulunan bütün ölçüm bankalarını siler.
ENTER
Data-Logger
Cihaz aynı zamanda Data-Logger özelliğine sahiptir. Cihaz aşağıda belirtilen girişlere sahiptir.
2 Akım/Volage (V / mA)
2 thermocouples (Ni-CrNi / Pt-RhPt / Fe-CuNi)
2 resistance thermometers (Pt100 / Pt500)
Analog girişlerden alınan sinyaller, DATA ekranından görülebilir yada sürekli olarak bir bankaya
kaydedilebilir.
WINFGA software kullanılarak bankaya kaydedilen sonuçlar bilgisayardan görülebilir.
Bütün analog girişlerin topraklaması, cihazın topraklamasına bağlıdır.
Printer
Ekranın Çıktısını Alma
Ekrandan data girişi yapılırken çıktı alınamaz.
PRINT
- Ekranın çıktısını alır.
Ölçüm sonuçlarının Çıktısını Alma
DATA
- İlk ölçüm sonuçları ekranını açınız
PRINT
- Bütün ölçüm sonuçlarını basar.
Eğer ekranda anlık değerler gözükmekteyse, anlık değerlerin, ortalama değerler gözükmekteyse, ortalama
değerlerin çıktısı alınacaktır.
PAPER
-Yazıcı kağıdını hareket ettirir.
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
EKLER
Cihazın Akım Şeması
GAS PROBE
FILTER
Pt 500
+ PRESSURE -
PROBE
TEMP1, TEMP2
GAS
GAS CHAMBER
GAS PUMP
PRESSURE
O2
SENSOR
CO
NO
THERMISTOR NTC
A/D CONVERTER
220 VAC
U1, U2, I1, I2
TH1, TH2, Pt1, Pt2
RS 232C
POWER SUPPLY
MICROPROCESSOR
EEPROM
BATT.
DISPLAY
KEYB..
PRINTER
Cihaz Hücrelerinin Ölçüm Aralıkları
Gaz
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Hücre tipi
Ölçüm Aralığı [ppm]
Onaylayan
Şirket Müdürü
RS 232 C
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
O2
CO
CO
CO
NO
NO2
SO2
H2S
HCL
H2
HxCy
CO2
2FO
A3E/D
3FD
3M/F
3NF/F
3NDH
3SF
3H
3HL
3HYT
PELİSTOR
IR
0 - 20.9 %
0 - 4000
0 - 20 000
0 - 10 %
0 - 5 000
0 - 1000
0 - 5000
0 - 1000
0 - 100
0 - 2000
0-3%
0 - 50 %
Analog Girişlerle İlgili Ekler
Akım/Voltage Kanallarına Ait Parametreler
Parametre
Aralık
Giriş Rezistansı
Açıklama
U1, U2
-10 V  10 V
100 k
10 mV
I1, I2
-10 mA  10 mA
100 
10 µA
Thermocouple
Ni-CrNi: 0  1300 C
Pt-RhPt: 0  1600 C
Fe-CuNi: 0  700 C
1 C
Thermistor
Pt 100: 0  200 C
Pt 500: 0  100 C
KTY-2K: 0  100C
1 C
Sıcaklık Kanallarına Ait Parametreler
Parametre
Aralık
Açıklama
Kayıtlı Bulunan Yakıt Parametreleri
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
No
Yakıt Çeşidi
1.
Light oil
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
Natural gas
Town gas
Coke-oven gas
Liquid gas
BIO-Diesel
Extra light oil
Heavy oil
Coal-tar oil
Natural gas with fan
Town gas with fan
Propane with fan
Propane
Butane with fan
Butane
Biogas with fan
Biogas
Mineral coal HV 31.5
Mineral coal HV 30.3
Lignite HV 8.2
Lignite HV 9.4
Dry wood
CO2max
[%]
A1
B

O2ref
[%]
15.4
11.7
13.1
10.2
14.0
15.7
15.3
15.9
18.0
12.1
10.0
13.7
13.7
14.1
14.1
11.7
11.7
18.8
18.5
19.1
19.1
19.4
0.5000
0.3700
0.3500
0.2900
0.4200
0.4567
0.5900
0.6100
0.6500
0.4600
0.3800
0.5000
0.4750
0.5000
0.4750
0.7800
0.7100
0.6830
0.6720
1.1130
0.9880
0.6500
0.007
0.009
0.011
0.011
0.008
0.005
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
52
32
32
32
32
52
52
52
52
32
32
32
32
32
32
32
32
69
69
69
69
69
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
11
11
11
11
11
Vatr
[m³]
Bir bloğun (BLOCK) İçeriği
LZ
1
2
3
4
1
2
3
4
5
6
7
8
9
10
Ölçülen Değer
TEMP. AMBIENT
TEMP. GAS
SENSOR 1 - O2
SENSOR 2 - CO
SENSOR 3
SENSOR 4
SENSOR 5
SENSOR 6
TEMP1 EXT
TEMP2 EXT
TEMP3 EXT
TEMP4 EXT
U/I 1 EXT
U/I 2 EXT
Açıklama
Bu parametreler değiştirilemez,
her blokta kaydedilecektir.
Bu parametrelerden sadece
aktive edilenler bloka kaydedilecektir.
Banka ve Blokların Şematik Çizimi
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
Hu
[MJ/UNIT]
42.70
35.90
16.10
17.40
93.20
41.80
41.80
41.00
37.70
35.90
16.10
93.20
93.20
123.80
123.80
35.90
35.90
31.50
30.30
8.16
9.34
15.60
Birimi
kg
m³
m³
m³
m³
kg
kg
kg
kg
m³
m³
m³
m³
m³
m³
m³
m³
kg
kg
kg
kg
kg
MADUR GA-21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM
TALİMATI
1 BLOCK



BANK 1
10 BANKS
1024 BLOCKS
BANK 2





6. REFERANSLAR
MADUR GA–21 BACA GAZI ÖLÇÜM CİHAZI KULLANIM KULLANIM KILAVUZU
Hazırlayan
Younes Nevaye Shirazi
FR.KSBR.001/ 00 / 08.08.2005
Onaylayan
Şirket Müdürü
