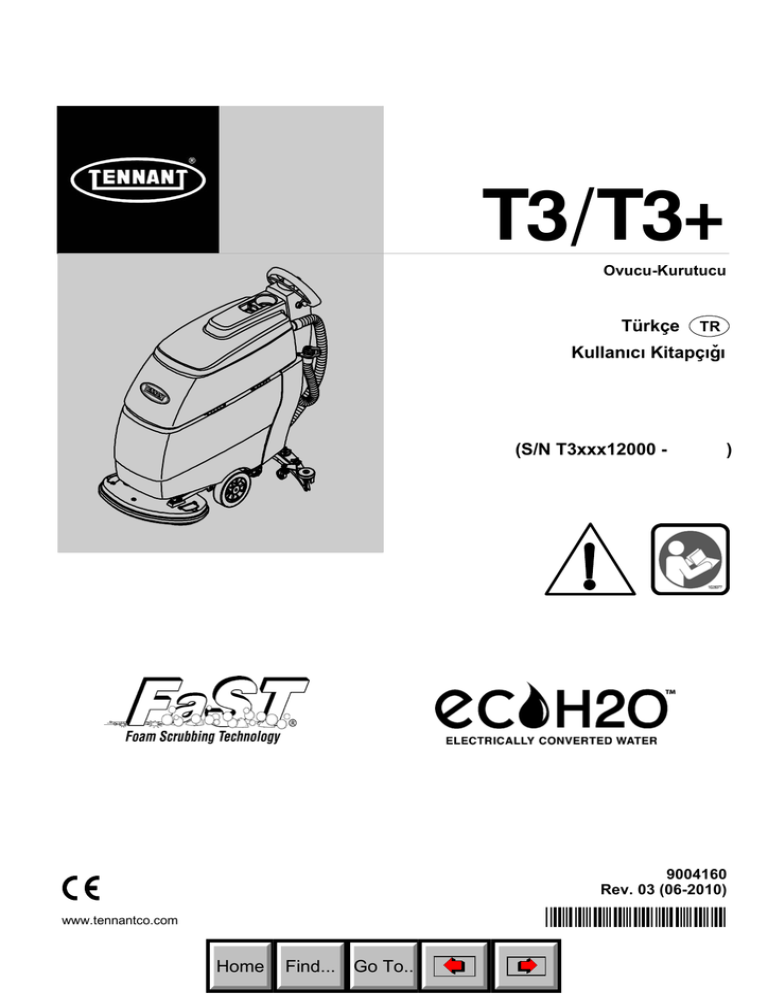

T3/T3+ Turkey Operator Manual

Transkript

T3/T3+
Ovucu-Kurutucu
Türkçe
TR
Kullanýcý Kitapçýðý
(S/N T3xxx12000 -
)
9004160
Rev. 03 (06-2010)
*9004160*
www.tennantco.com
Home
Find... Go To..
TR
ÇALIÞTIRMA
Bu kitapçýk her yeni TENNANT modeliyle birlikte
verilmektedir. Gerekli çalýþtýrma ve bakým talimatlarýný
içermektedir.
Makineyi çalýþtýrmadan ya da servis yapmadan
önce bu kitapçýðý tamamen okuyun ve makineyi
anlayýn.
Bu makine mükemmel hizmet sunacaktýr. Yine de, en
iyi sonuçlar aþaðýdaki durumlarda en az masrafla elde
edilecektir:
MAKÝNE VERÝLERÝ
Ýleri tarihlerde baþvurmak için lütfen kurulum
sýrasýnda doldurun.
Model No. Seri No. -
S Makine belirli bir özenle çalýþtýrýldýðýnda.
S Makine verilen bakým talimatlarýna uygun olarak
düzenli biçimde bakýmý yapýlmaktadýr.
Makine Seçenekleri Satýþ Temsilcisi -
S Makineye üreticinin tedarik ettiði veya eþdeðer
parçalarla bakým yapýldýðýnda.
Parça ve sarf malzemeleri çevrimiçi olarak, telefonla,
faksla veya postayla sipariþ edilebilir.
Satýþ Temsilcisi telefon no. Müþteri Numarasý Kurulum Tarihi -
ÇEVREYÝ KORUYUN
Ambalaj malzemeleri, akü gibi eski
makine parçalarý, antifriz ve yað gibi
tehlikeli sývýlarý, yerel atýk atma
düzenlemelerinize uygun biçimde
çevreyi koruyacak biçimde elden
çýkarýn.
Daima geri dönüþüm yapmaya çalýþýn .
TENNANT N.V.
Industrielaan 6 5405 AB
P.O. Box 6 5400 AA Uden-Hollanda
[email protected]
www.tennantco.com
Özellikler ve parçalar, haber verilmeden deðiþtirilebilir.
Orijinal talimatlar, telif hakký E2008, 2010 Tennant Company, Hollanda’da
basýlmýþtýr Tüm haklarý saklýdýr.
TR
MAKÝNELER ÝÇÝN AB UYUMLULUK BÝLDÝRÝSÝ (Ek II, alt A)
Model: T3 / T3+ nr.: MT3
TENNANT N.V.
Adres:
Industrielaan 6 5405 AB
P.O. Box 6 5400 AA Uden-Hollanda
Uden/Hollanda, 25-01-2010
Richard van den Hoogen – Güvenlik, Uyumluluk,
Dokümentasyon & Sertifikasyon
Ýþburada, sorumluluk bize ait olmak üzere, makinelerin
- Makine Direktifinin (2006/42/EC) hükümleri,
ulusal uygulama mevzuatý deðiþiklikleriyle uyum içinde olduðunu
- E.M.C. Direktifinin (2004/108/EC) hükümleri
ve
- aþaðýdaki uyum standartlarýnýn (bölümleri/maddeleri) uygulandýðýný beyan etmektedir. EN ISO 14121-1,
EN 1037, EN 60335-1, EN 60204-1, EN ISO 13849-1, EN ISO 13849-2, EN 60529, EN ISO 4413, EN 349,
EN 55012, EN 61000-6-2, EN ISO 11201, EN ISO 4871, EN ISO 3744*, EN ISO 13059*, EN ISO 3450,
EN 60335-2-72.
- aþaðýdaki ulusal teknik standartlar ve spesifikasyonlar (bölümleri/maddeleri) kullanýlmýþtýr: NA
2
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
ÇALIÞTIRMA
TR
ÝÇÝNDEKÝLER
GÜVENLÝK ÖNLEMLERÝ . . . . . . . . . . . . . . . . . . . .
4
UYARI ETÝKETLERÝ . . . . . . . . . . . . . . . . . . . . . . . . .
5
MAKÝNE PARÇALARI . . . . . . . . . . . . . . . . . . . . . . .
6
KONTROL PANELÝ SÝMGELERÝ . . . . . . . . . . . . . .
7
MAKÝNENÝN KURULUMU . . . . . . . . . . . . . . . . . . . .
MAKÝNEYÝ PAKETÝNDEN ÇIKARMA . . . . . . .
AKÜLERÝN KURULMASI . . . . . . . . . . . . . . . . .
7
7
7
MAKÝNENÝN ÇALIÞMASI . . . . . . . . . . . . . . . . . . . .
8
FIRÇA VE KEÇE BÝLGÝLERÝ . . . . . . . . . . . . . . . . .
8
MAKÝNENÝN KURULMASI . . . . . . . . . . . . . . . . . . .
SÝLECEK TERTÝBATININ TAKILMASI . . . . . .
FIRÇALARIN/KEÇELERÝN TAKILMASI . . . . .
FAST-PAK’IN KURULMASI
(FAST MODELÝ) . . . . . . . . . . . . . . . . . . . . . . . .
ÇÖZELTÝ DEPOSUNUN DOLDURULMASI .
9
9
9
10
10
MAKÝNENÝN ÇALIÞTIRILMASI . . . . . . . . . . . . . . .
ÇALIÞMA ÖNCESÝ KONTROLLER . . . . . . . .
MAKÝNENÝN ÇALIÞTIRILMASI . . . . . . . . . . . .
ACÝL DURUM DURDURMASI
(SÜRÜÞ MODELI) . . . . . . . . . . . . . . . . . . . . . .
MAKÝNEYÝ ÇALIÞTIRIRKEN . . . . . . . . . . . . . .
AKÜ SAYACI . . . . . . . . . . . . . . . . . . . . . . . . . . .
ÞALTER / SÝGORTALAR . . . . . . . . . . . . . . . . .
SAAT ÖLÇER . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
11
11
13
13
14
14
14
DEPOLARIN BOÞALTILMASI . . . . . . . . . . . . . . .
ALIM DEPOSUNUN BOÞALTILMASI . . . . . .
ÇÖZELTÝ DEPOSUNUN BOÞALTILMASI . . .
15
15
15
AKÜNÜN ÞARJ EDÝLMESÝ . . . . . . . . . . . . . . . . . .
DAHÝLÝ AKÜ ÞARJ CÝHAZININ
KULLANILMASI . . . . . . . . . . . . . . . . . . . . . . . .
DAHÝLÝ AKÜ ÞARJ CÝHAZININ HATA
KODLARI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
MAKÝNENÝN BAKIMI . . . . . . . . . . . . . . . . . . . . . . . .
GÜNLÜK BAKIM . . . . . . . . . . . . . . . . . . . . . . . .
AYLIK BAKIM . . . . . . . . . . . . . . . . . . . . . . . . . .
MOTOR BAKIMI . . . . . . . . . . . . . . . . . . . . . . . . .
FAST SÝSTEMÝNÝN BAKIMI . . . . . . . . . . . . . . .
EC-H2O MODÜLÜ ÇALKALAMA
PROSEDÜRÜ . . . . . . . . . . . . . . . . . . . . . . . . . .
SÝLECEK BIÇAÐININ DEÐÝÞTÝRÝLMESÝ . . . .
SÝLECEK BIÇAÐININ AYARLANMASI . . . . .
AKÜ BAKIMI (KURÞUN ASIT AKÜLER) . . . .
FÝRÇA MOTOR KAYÝÞÝNÝN DEÐIÞTIRILMESI
(ÝKILI DISK MODELLERÝ) . . . . . . . . . . . . . . .
18
18
20
20
20
MAKÝNENÝN TAÞINMASI . . . . . . . . . . . . . . . . . . . .
24
MAKÝNENÝN SAKLANMASI . . . . . . . . . . . . . . . . . .
DONDAN KORUMA . . . . . . . . . . . . . . . . . . . . .
24
25
ÖNERÝLEN STOK MADDELERÝ . . . . . . . . . . . . . .
25
SORUN GÝDERME . . . . . . . . . . . . . . . . . . . . . . . . . .
26
AKÜ ÖLÇER LED HATA KODLARI
(SÜRÜÞ MODELI) . . . . . . . . . . . . . . . . . . . . . . . . .
28
ÖZELLÝKLER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29
MAKÝNE BOYUTLARI . . . . . . . . . . . . . . . . . . . . . . .
31
16
17
21
21
22
22
23
3
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
TR
ÇALIÞTIRMA
GÜVENLÝK ÝÇÝN:
GÜVENLÝK ÖNLEMLERÝ
Bu makine ticari kullaným için tasarlanmýþtýr.
Kapalý mekanlarda özellikle sert zeminleri
fýrçalamak için tasarlanmýþtýr, herhangi baþka bir
kullaným için yapýlmamýþtýr. Yalnýzca önerilen
keçeleri, fýrçalarý ve ticari olarak onaylanan makine
uygulamasý amaçlý yer temizleyicileri kullanýn.
Aþaðýdaki uyarý simgesi ve ”GÜVENLÝK ÝÇÝN” baþlýðý
bu kitapçýkta, ilgili açýklamalarýnda belirtildiði gibi
kullanýlmýþtýr:
UYARI: Ciddi yaralanma ve ölüm tehlikesine
neden olabilecek tehlikeler ve güvenli olmayan
uygulamalar hakkýnda uyarý amacýyla kullanýlýr.
GÜVENLÝK ÝÇÝN: Ekipmanýn güvenli bir þekilde
çalýþtýrýlmasý için uyulmasý gereken iþlemleri
tanýmlamak amacýyla kullanýlýr.
Aþaðýdaki güvenlik önlemleri, operatör veya
ekipman açýsýndan tehlike potansiyeli taþýyan
koþullara iþaret etmektedir. Tüm kullanýcýlar
bunlarý okumalý, anlamalý ve uygulamalýdýr.
UYARI: Yangýn Veya Patlama Tehlikesi:
-
Asla Yanýcý Sývýlar Kullanmayýn Veya Makineyi
Yanýcý Sývýlar, Buharlar veya Yanýcý Tozlar
Ýçinde veya Yakýnýnda Kullanmayýn.
Bu makine patlamaya dayanýklý motorlarla
donatýlmamýþtýr Makine yanýcý buharlarýn/sývýlarýn
veya yanýcý tozlarýn bulunduðu bir alanda
kullanýlýrsa, elektrikli motorlar baþlatma ve
çalýþtýrma sýrasýnda, ani bir yangýn veya patlama
yaratabilecek kývýlcým çýkaracaktýr.
-
Yanýcý Maddeler veya Reaktif Metaller
Toplamayýn.
-
Aküler Hidrojen Gazý Çýkarýr. Kývýlcýmlardan Ve
Açýk Alevlerden Uzak Tutun. Þarj Ýþlemi
Sýrasýnda Akü Bölmesini Açýk Býrakýn.
UYARI: Elektrik Tehlikesi
-
Makineye Bakým Yapmadan Önce Akü
Kablolarýnýn ve Þarj Cihazý Fiþinin
Baðlantýsýný Kesin.
-
Aküyü Hasarlý Elektrik Kablosuyla Þarj
Etmeyin. Fiþi Deðiþtirmeyin.
Þarj cihazý hasar görmüþ veya bozulmuþsa, bir
tehlikeyi önlemek için imalatçýsý veya servis
temsilcisi ya da benzeri vasýflý bir kiþi tarafýndan
deðiþtirilmelidir.
1. Makineyi çalýþtýrmayýn:
- Bir patlama veya ani bir yangýn meydana
gelebileceði için yanýcý sývýlarla veya yanýcý
buharlar yanýnda.
- Eðitimli ve izinli deðilseniz.
- Kullanýcý kitapçýðý okunup anlaþýlmadýysa.
- Uygun çalýþtýrma koþullarýnda deðilse.
2. Makineyi çalýþtýrmadan önce:
- Tüm güvenlik cihazlarýnýn yerinde
olduðundan ve doðru çalýþtýðýndan emin
olun.
3. Makineyi kullanýrken:
- Eðimli ve kaygan zeminlerde yavaþ gidin.
- Kaymayan ayakkabý giyin.
- Dönüþ sýrasýnda hýzý azaltýn.
- Makine hasarýný ve arýzalý çalýþmayý hemen
bildirin.
- Çocuklarýn makine üzerinde veya etrafýnda
oynamalarýna izin vermeyin.
- Kimyasal konteynerleri karýþtýrma ve
taþýma talimatlarýný izleyin.
- %5’in (3°) üzerindeki eðimler üzerinde
çalýþtýrmayýn.
4. Makineyi býrakmadan veya bakýmýný yapmadan
önce:
- Düz bir yüzeyde durdurun.
- Makineyi kapatýn.
- Park frenini çekin.
- Anahtarý çýkarýn.
5. Makinenin bakýmýný yaparken:
- Parçalarýn oynamasýný önleyin. Bol ceket,
gömlek veya kollu giysi giymeyin.
- Makine üzerinde çalýþmadan önce pil
baðlantýlarýný ayýrýn.
- Aküye veya akü kablolarýna dokunurken
koruyucu eldiven giyin ve koruyucu gözlük
takýn.
- Pil asidine temas etmekten kaçýnýn.
- Sirkeyi ele alýrken koruyucu eldiven ve göz
korumasý takýn.
- Makineyi tazyikli sprey veya hortumla
yýkamayýn. Elektrik arýzasý oluþabilir.
- Üreticinin tedarik ettiði veya onayladýðý
yedek parçalarý kullanýn.
- Bütün tamirler, uzman bir servis elemaný
tarafýndan yapýlmalýdýr.
- Makinenin orijinal tasarýmýný deðiþtirmeyin.
UYARI: Döner Fýrça. Ellerinizi Uzak Tutun.
Makine Üzerinde Çalýþmadan Önce Elektriði
Kapatýn.
4
Tennant T3 / T3+ (09--08)
Home
Find... Go To..
ÇALIÞTIRMA
6. Makineyi taþýrken:
- Makineyi kapatýn.
- Aküler takýlý durumdayken makineyi
kaldýrmayýn.
- Makineyi kaldýrýrken yardým alýn.
-
TR
Kamyon veya römorka yükleme/indirme
yaparken tavsiye edilen bir rampa kullanýn.
Makineyi kamyon veya römorkun üzerine
baðlamak için baðlama bantlarý kullanýn.
Fýrça kafasýný indirilmiþ konuma getirin.
Park frenini çekin.
UYARI ETÝKETLERÝ
Güvenlik etiketleri makine üzerinde belirtilen yerlerde görünür. Eksikse veya zarar görürlerse veya okunmaz
olurlarsa etiketleri deðiþtirin.
AKÜ ÞARJ ETÝKETÝ - Alým
deposunun alt kýsmýnda bulunmaktadýr.
UYARI: Yangýn Veya Patlama
Tehlikesi. Aküler Hidrojen Gazý
Çýkarýr. Kývýlcýmlardan Ve Açýk
Alevlerden Uzak Tutun. Þarj
Ýþlemi Sýrasýnda Akü Bölmesini
Açýk Býrakýn.
DÖNER FIRÇA ETÝKETÝ - Fýrça
kafasýnda bulunmaktadýr
UYARI: Döner Fýrça. Ellerinizi
Uzak Tutun. Makine Üzerinde
Çalýþmadan Önce Elektriði
Kapatýn.
5
Tennant T3 / T3+ (01--08)
Home
Find... Go To..
TR
ÇALIÞTIRMA
MAKÝNE PARÇALARI
34
8
22
ec-H2O Modeli
1
2
3
20
21
4
23, 24
5
8
6
27
9
19
28
25
10
7
26
11
18
12
13
32
14
31
30
29
33
17
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
15
16
Kumanda Kolu
Kumanda Kolu Baþlatma Halkasý
Hýz Kontrol Topuzu (sürüþ modeli)
Akü Ölçer
Acil Durum Durdurma Düðmesi (sürüþ modeli)
Ana Güç Kontak Anahtarý
Saat Ölçer
FaST Sistemi Açma/Kapama Anahtarý
(FaST Modeli)
ec-H2O sistem açma/kapama düðmesi
(ec-H2O Modeli)
Fýrça Motoru Þalteri Düðmesi
Silecek Saklama Kelepçesi
Hortum Dolum-Kapýsý
Çözelti Deposu Seviyesi/Boþaltma Hortumu
Alt Basýnç Kolu (60cm Modeli)
Fýrça Kafasý Kaldýrma Pedalý
Silecek Tertibatý
Çözelti Akýþý Kontrol Topuzu
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
6
Çözelti Deposu Temizleme Kapýsý
Silecek Kaldýrma Kolu
Alým Deposu Boþaltma Hortumu
Alým Deposu Destek Ayaðý
Akü
Dahili Akü Þarj Cihazý
Çözelti Deposu
Kova Doldurma Kapýsý/Temizlik Kapýsý
FaST-PAK Konsantresi (FaST Modeli)
ec-H2O Sistem Modülü (ec-H2O Modeli)
Alým Deposu
Alým Deposu Kapaðý
Kap Tutucu
Fýrça Kafasý
Keçe/Fýrça
Keçe Kasnaðý Penceresi
Duvar Makarasý
Park Freni
ec-H2O sistem gösterge ýþýðý (ec-H2O Modeli)
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
ÇALIÞTIRMA
TR
KONTROL PANELÝ SÝMGELERÝ
Ana Güç Giriþ/Çýkýþ
Kontak Anahtarý
FaST Sistemi Giriþ/Çýkýþ
Anahtarý (FaST Modeli)
5% (3°) Maksimum
Makine Çýkýþý
Düþük Hýz
ec-H2O sistem açma/kapama
düðmesi (ec-H2O Modeli)
Çözelti Akýþ
Kontrolü
Fýrça Motor
Þalteri
Park Freni
Yüksek Hýz
Aðýr fýrça aþaðý
basýncý
(60cm Modeli)
Halka Yönü
MAKÝNENÝN KURULUMU
AKÜLERÝN KURULMASI
MAKÝNEYÝ PAKETÝNDEN ÇIKARMA
UYARI: Yangýn Veya Patlama Tehlikesi.
Aküler Hidrojen Gazý Çýkarýr. Kývýlcýmlardan Ve
Açýk Alevlerden Uzak Tutun. Þarj Ýþlemi Sýrasýnda
Akü Kapaðýný Açýk Býrakýn.
1. Taþýma sandýðýný hasar izleri için dikkatli þekilde
kontrol edin. Herhangi bir hasarý nakliyeciye derhal
haber verin.
2. Ýçindekiler listesini kontrol edin. Eksik maddeler
için distribütörle temasa geçin.
Ýçindekiler:
S 2-12 V Akü-Ýsteðe Baðlý
S 2-Köpük Akü Ara Levhalarý (#630375)
S Akü Tepsisi (#1012994)
S 38 cm Akü Kablosu (#1011749)
S 1-FaST-PAK 365 Konsantre (#999005)
(FaST Modeli)
S Silecek Tertibatý
Keçe kasnaklarý, fýrçalar ve keçeler ayrý satýn
alýnmalýdýr.
GÜVENLÝK ÝÇÝN: Makineye bakým yaptýðýnýz sýrada,
aküye ve akü kablolarýna dokunurken koruyucu
eldiven giyin ve koruyucu gözlük takýn. Akü
asidine temas etmekten kaçýnýn.
Akü Özellikleri:
Ýki 12 volt, 100A/5h, 105A/5h or 110A/5h - Bakým
gerektirmeyen serbest stasyoner akü. Maksimum akü
boyutlarý: 174 mm E x 380 mm B x 284 mm Y.
1. Makineyi düz bir zemine park edin, anahtarý
çýkarýn ve el frenini çekin.
2. Akü bölmesine eriþmek için alým deposunu
kaldýrýn. Gevþek akü kablosunu bölmeden çýkarýn
(Þekil 1).
3. Makinenizi paketinden çýkarmak için, makineyi
palete baðlayan taþýma donanýmýný ve þeritleri
çýkarýn. Yardýmla, makineyi dikkatli bir biçimde
paletten kaldýrýn.
DÝKKAT: Rampa kullanýlmadýkça makineyi paletten
aþaðýya yuvarlamayýn, makinede hasar meydana
gelebilir.
DÝKKAT: Olasý makine hasarýný engellemek için,
aküyü makineyi taþýma paletten çýkardýktan sonra
takýn.
ÞEKÝL 1
7
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
TR
ÇALIÞTIRMA
3. Aküyü, akü bölmesi tepsisine dikkatlice takýn,
kutup baþlarýný gösterildiði gibi düzenleyin
(Þekil 2). Akülerin ön bölümüne gösterildiði þekilde
iki köpük ara levhasý takýn.
FIRÇA VE KEÇE BÝLGÝLERÝ
DÝKKAT: Aküleri bölmenin içerisine düþürmeyin,
akü ve makine gövdesinde hasar oluþabilir.
En iyi temizlik sonuçlarý için, temizleme
uygulamanýzda uygun fýrça tipini kullanýn. Parça
numarasý bilgileri için, Parça kitapçýðýna baþvurun.
3
1
KIRMIZI
2
Makinenin Önü
Köpük Ara Levhalarý
SÝYAH
ÞEKÝL 2
4. Kablolarý etiketlendikleri gibi kutup baþlarýna
nümerik sýrada baðlayýn (Þekil2), KIRMIZI
ARTIYA (+) VE SÝYAH EKSÝYE (-).
ÖNEMLÝ: Aküyü þarj etmeye baþlamadan önce
dahili þarj cihazýnýn, sizdeki akü tipine uygun
olarak ayarlandýðýndan emin olun (Bkz. DAHÝLÝ
ÞARJ CÝHAZI).
Polipropilen Kýllý Ovma Fýrçasý (Siyah) Bu genel amaçlý polipropilen kýllý ovma fýrçasý, hafif
yoðun kirleri ovmakta kullanýlýr. Bu fýrça, beton, ahþap
ve seramik karo zeminlerin bakýmýnda iyi sonuç verir.
Yumuþak Naylon Kýllý Ovma Fýrçasý (Beyaz) Kaplamalý zeminlerin, cilayý çýkarmadan temizlenmesi
için önerilir. Aþýndýrmadan temizler.
Süper Aþýndýrýcý Kýllý Ovma Fýrçasý (Gri) Lekeleri ve kirleri çýkarmak için aþýndýrýcý emdirilmiþ
naylon lif. Her türlü yüzeyde kuvvetli etki. Birikinti, gres
veya tekerlek izleri üzerinde iyi performans gösterir.
Cila Keçesi (Beyaz) Çok cilalý veya parlatýlmýþ zeminlerin bakýmýnda
kullanýlýr.
Perdahlama Keçesi (Kýrmýzý) - Zemin cilasýný
çýkarmadan, hafif ovma iþlemlerinde kullanýlýr.
Ovma Keçesi (Mavi) - Orta ila aðýr ovma iþlemlerinde
kullanýlýr. Kirleri, leke ve çizikleri kaldýrýr, tekrar
kaplanmaya hazýr bir yüzey býrakýr.
MAKÝNENÝN ÇALIÞMASI
Geleneksel Fýrçalama (Standart Model):
Çözelti deposundan su ve deterjan, elle kontrol edilen
bir çözelti vanasýnýn içinden yere akmaktadýr. Fýrça su
ve deterjan çözeltisini yeri temizlemek için
kullanmaktadýr. Makine ileri doðru hareket ederken
silecek kirli çözeltiyi yerden alým deposuna doðru
silmektedir.
Kazýma Keçesi (Kahverengi ) - Zemini yeniden
kaplamaya hazýrlamak için zemin cilasýný kazýmakta
kullanýlýr.
Aðýr Ýþ Kazýma Keçesi (Siyah) - Yoðun
cilalarý/yapýþkanlarý bütünüyle kazýmakta veya çok
aðýr kazýma iþlerinde kullanýlýr.
Köpüklü Fýrçalama (FaST Modeli):
(FaST-KöpüklüFýrçalamaTeknolojisi)
Geleneksel fýrçalamadan farklý olarak, FaST sistemi
patentli FaST-PAK konsantre formülünü az bir
miktardaki su ve havayla birlikte zemine enjekte eder.
Karýþým, fýrçanýn yeri temizlemesi için çok miktarda
genleþmiþ ýslak köpük yaratmaktadýr. Makine ileri
doðru hareket ederken, köpük çöker ve silecek yeri
tamamen kuru ve kaymaz halde býrakarak kirli çözeltiyi
alým deposuna doðru siler.
ec-H2O Fýrçalama (ec-H2O Modeli):
(ec-H2O-elektrikle dönüþtürülen su)
Normal su, oksijen verildiði ve elektrik akýmý ile
yüklendiði bir modülden geçer. Elektrikle dönüþtürülen
su, nötr pH’ye sajip bir temizleyici oluþturan
harmanlanmýþ bir asidik ve alkalin çözeltisine dönüþür.
Dönüþtürülen su kire karþý saldýrýya geçer, küçük
parçacýklara bölünür ve makinenin asýlý kalmýþ topraðý
kolaylýkla fýrçalamaya imkan verecek þekilde kiri
döþeme yüzeyinden söker. Dönüþtürülen su, daha
sonra, alým deposunda normal suya dönüþür.
8
Tennant T3 / T3+ (09--08)
Home
Find... Go To..
ÇALIÞTIRMA
MAKÝNENÝN KURULMASI
SÝLECEK TERTÝBATININ TAKILMASI
2. Silecek kaldýrma kolunu yukarý konuma kaldýrýn
(Þekil 3).
TR
FIRÇALARIN/KEÇELERÝN TAKILMASI
NOT:Keçe ve fýrça önerileri için yetkili daðýtýmcýnýza
baþvurun.
2. Fýrça kafasýný yerden kaldýrmak için fýrça kafasý
kaldýrma pedalýna basýn (Þekil6).
ÞEKÝL 6
ÞEKÝL 3
3. Silecek tertibatýný silecek mil kelepçelerine
gösterildiði þekilde takýn (Þekil 4). Topuzlarý
sabitlemeden önce topuzlarýn yerlerine tamamen
oturtulduklarýndan emin olun.
3. Kasnaðý takmadan önce keçeyi keçe kasnaðýna
iliþtirin. Keçenin kasnak üzerinde ortalandýðýndan
emin olun (Þekil 7). 43 cm tek diskli ve 60 cm çift
diskli modeller keçeyi yerinde tutmak için keçe
merkezi kilitleri gerektirir.
Keçe Merkezi Kilitleri
43 cm'lik Tekli Disk Modeli
60 cm Çift Diskli Model
ÞEKÝL 7
ÞEKÝL 4
4. Vakum hortumunu silecek tertibatýna baðlayýn.
Saðlanan hortum klipsini kullanarak hortumu
gösterildiði þekilde takýn (Þekil 5).
ÞEKÝL 5
4. Keçe kasnaðýnýn montaj cývatalarýný motor göbek
yuvalarýyla hizalayýn ve yay klipsini takmak için
keçe kasnaðýný hýzlý bir þekilde döndürün (Þekil 8).
NOT: 50 cm’lik ve 60 cm’lik çift disk modeli için, sol ve
sað keçe kasnaklarý yay klipsini ters yönlere çeker.
Yay Klipsi
5. Silecek býçaklarýnýn düzgün þekilde ayarlanýp
ayarlanmadýðýný kontrol edin(Bakýnýz SÝLECEK
BIÇAÐININ AYARLANMASI).
ÞEKÝL 8
9
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
TR
ÇALIÞTIRMA
5. Keçe kasnaðýný çýkartmak için, kasnaðý sýkýca
tutun ve yaydan uzaklaþtýrmak için hýzlý bir dönüþ
yaptýrýn.
3. Tedarik hortumu kullanýmda deðilken, saklama
tapasýna baðlý olduðundan emin olun (Þekil 11).
Bu, FaST çözelti sisteminin kurumasýný ve tedarik
hortumunu týkamasýný önleyecektir.
FaST-PAK’IN KURULMASI (FaST ModelÝ)
FaST 365 Yer Temizleme Konsantresi (#999005)
DÝKKAT: FaST-PAK Konsantre Formülü FaST
sistemi için özellikle tasarlanmýþtýr. KESÝNLÝKLE
baþka bir ürün kullanmayýn, aksi takdirde makine
hasar görebilir.
1. Delikli çýkartma kýsýmlarýný FaST-PAK
kartonundan çýkartýn. Torbayý kartondan
çýkarmayýn. Hortum baðlayýcýsýný çýkartma
deliðinden çekin ve turuncu kapaðý çýkartýn
(Þekil 9).
ÞEKÝL 11
GÜVENLÝK ÝÇÝN: Makineyi kullanýrken her zaman
kimyasal konteyner üzerindeki kullanma
talimatlarýný izleyin.
ÇÖZELTÝ DEPOSUNUN DOLDURULMASI
Makine arkasýnda bulunan bir hortum doldurma kapýsý
ve alým deposunun altýnda bulunan bir kova doldurma
kapýsýyla donatýlmýþtýr (Þekil 12). Kova doldurma
kapýsýna eriþmeden önce dolum tankýnýn boþ
olduðundan emin olun.
Çözelti deposunu, çözelti deposu boþaltma
hortumunun üzerindeki “40 L MAX” seviye iþaretine
kadar doldurun. Kova doldurma kapýsýný kullanýrken,
seviye doldurma kapýsýnýn alt ucuna ulaþtýðýnda
doldurmayý durdurun (Þekil 12).
ÞEKÝL 9
2. FaST-PAK bölmesine eriþmek için alým deposunu
kaldýrýn. Tedarik hortumunu FaST-PAK’a baðlayýn
ve FaST-PAK kartonunu gösterildiði þekilde
bölmenin içerisine yerleþtirin (Þekil 10). Tedarik
hortumunun kývrýlmadýðýndan veya
sýkýþmadýðýndan emin olun.
FaST veya ec-H2O Fýrçalama için: Yalnýzca soðuk
su kullanýn (veya 70°F/21°C altýnda). Herhangi bir
geleneksel zemin temizleme deterjaný eklemeyin,
sistemde arýza ortaya çýkabilir.
GELENEKSEL FIRÇALAMA ÝÇÝN: Depoyu suyla
doldurun (Maksimum 60°C ). Çözelti deposunun
içerisine þiþe üzerindeki karýþým talimatlarýna uygun
olarak tavsiye edilen bir temizleme deterjanýný dökün.
NOT: Tedarik hortumu baðlantýsýnda veya FaST PAK
baðlantýsý üzerinde kurumuþ konsantre varsa sýcak
suya batýrýp temizleyin.
ÞEKÝL 10
ÞEKÝL 12
10
Tennant T3 / T3+ (09--08)
Home
Find... Go To..
ÇALIÞTIRMA
NOT: Çözelti deposunu bir kovayla doldururken,
kovanýn temiz olduðundan emin olun. Makineyi
doldurmak ve boþaltmak için ayný kovayý kullanmayýn.
MAKÝNENÝN ÇALIÞTIRILMASI
DÝKKAT: Geleneksel Fýrçalama için, yalnýzca
tavsiye edilen temizleme deterjanlarýný kullanýn.
Hatalý deterjan kullanýmýndan kaynaklanan makine
hasarlarý üreticinin garantisini geçersiz kýlacaktýr.
2. Ana güç kontak anahtarýný ( I ) pozisyonuna
gelecek þekilde çevirin (Þekil 13).
TR
1. El frenini serbest býrakýn (Þekil 13).
UYARI: Yangýn veya Patlama Tehlikesi.
Asla Yanýcý Sývýlar Kullanmayýn.
GÜVENLÝK ÝÇÝN: Makineyi kullanýrken her zaman
kimyasal konteyner üzerindeki karýþtýrma ve
kullanma talimatlarýný izleyin.
MAKÝNENÝN ÇALIÞTIRILMASI
GÜVENLÝK ÝÇÝN: Kullanýcý kitapçýðý okunup
anlaþýlmadýkça makineyi çalýþtýrmayýn.
Makineyi Asla Yanýcý Sývýlar, Buhar veya Patlayýcý
Tozlarýn Ýçinde veya Yakýnýnda Çalýþtýrmayýn.
ÝLK KULLANIM (FaST Modeli): FaST sistemi nakliyat
sýrasýnda donmaya karþý korunmaktadýr. Maksimum
köpüðe ulaþýp RV antifriz/FaST konsantre karýþýmýný
yaymak için FaST sistemini 10 dakika
çalýþtýrmalýsýnýz.
ÇALIÞMA ÖNCESÝ KONTROLLER
ÞEKÝL 13
3. FaST modeli: Köpüklü fýrçalama yapmak için ( I)
pozisyonuna gelecek þekilde FaST sisteminin
düðmesine basýn (Þekil 14).
ec-H2O modeli: ec-H2O sistem düðmesini açýk
( I ) konumuna getirmek için basýn. (Þekil 14).
NOT: ec-H2O sistem göstergesi ýþýðý, makine
fýrçalamaya baþlayana kadar açýlmayacaktýr.
ÖNEMLÝ: Geleneksel fýrçalama yaparken
FaST/ec-H2O sistemini ASLA açmayýn. Geleneksel
temizlik deterjanlarý/düzelticileri, FaST/ec-H2O çözelti
sistemine zarar verebilir. FaST/ec-H2O sistemini
çalýþtýrmadan önce çözelti deposunu boþaltýn,
çalkalayýn ve temiz soðuk suyla tekrar doldurun.
- Zemini silip tozunu alýn.
- Akü sayacý þarj seviyesini kontrol edin (Bkz. AKÜ
SAYACI).
- Keçeyi (keçeleri)/fýrçayý (fýrçalarý) aþýnma
açýsýndan kontrol edin.
- Silecek býçaklarýný günlük olarak aþýnma ve doðru
ayar için kontrol edin.
- Alým deposunun boþ olduðundan ve þamandýra
kapatma süzgecinin kurulu ve temiz olduðundan
emin olun.
- 43 cm’lik Tekli Disk Modeli: Fýrça kafasý eteðini
aþýnma için kontrol edin.
ÞEKÝL 14
- FaST Fýrçalama için: FaST-PAK konsantre
seviyesini kontrol edin.
- FaST veya ec-H2O Fýrçalama için: Çözelti
deposunun yalnýzca soðuk temiz suyla dolu
olduðundan emin olun.
- FaST veya ec-H2O Fýrçalama için: Bütün
geleneksel temizleme ajanlarýnýn çözelti
deposundan boþaltýlýp çalkalandýðýndan emin
olun.
11
Tennant T3 / T3+ (09--08)
Home
Find... Go To..
TR
ÇALIÞTIRMA
4. Silecek kaldýrma kolunu indirerek silecek tertibatýný
zemine indirin (Þekil 15). Vakum motoru otomatik
olarak çalýþacaktýr.
7. Sürüþ Modeli: Hýz kontrolü topuzunu istenen bir
fýrçalama hýzýna göre ayarlayýn (Þekil 18).
NOT: Tavsiye edilen fýrçalama hýzý dakikada 45-60
metredir.
ÞEKÝL 15
5. Fýrça kafasýný kaldýrma pedalýna gösterildiði
þekilde basarak fýrça kafasýný zemine indirin
(Þekil 16).
ÞEKÝL 18
8. Geleneksel fýrçalama için, çözelti akýþý kontrol
topuzunu istenen bir akýþ hýzýna getirin (Þekil 19).
NOT: FaST ve ec-H2O modelleri için, çözelti akýþ hýzý
sabittir ve hiçbir ayar gerektirmez.
ec-H2O modülü, isteðe baðlý akýþ hýzý ayarlarýna
sahiptir. Çözelti akýþ ayarlamalarý gerekirse, Yetkili
Servis Merkezi ile irtibat kurun.
ÞEKÝL 16
6. Fýrçalamaya baþlamak için kontrol kolu halkasýný
geriye doðru çekin (Þekil 17). Sürüþlü model
otomatik olarak ileri doðru ilerleyecektir. Sürüþlü
modeli geri döndürmek için, yalnýzca kontrol
kolunun halkasýný ileri doðru itin.
Sürüþ Modeli-Geri
ÞEKÝL 19
9. Aðýr topraklý alanlar için ilave fýrça basýncý gerekli
olduðunda aþaðý basýnç kolunu kolayca kaldýrýn
(Þekil 20). Bu özellik sadece 60 cm’lik çift disk
modellerde sunulur.
ÞEKÝL 17
ŢEK. 20
10. Fýrçalamayý durdurmak için, kontrol kolu halkasýný
serbest býrakýn, fýrça kafasýný ve sileceði kaldýrýn.
12
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
ÇALIÞTIRMA
ACÝL DURUM DURDURMASI (Sürüþ Modeli)
Acil bir durumda makineyi durdurmak için kontrol
panelinde bulunan acil durum durdurma düðmesine
basýn. Sýfýrlamak için düðmeyi saat yönünde çevirin
(Þekil 21).
TR
10. Çözelti deposu boþaldýðýnda, yeniden
doldurmadan önce alým deposunu boþaltýn.
11. Makineyi gözetimsiz býrakýrken anahtarý çýkarýn ve
el frenini çekin.
12. ec-H2O Modeli: Bir alarm sesi duyulursa ve
ec-H2O sistem gösterge ýþýðý kýrmýzý yanýp
sönmeye baþlarsa, ec-H2O çalýþmasýna devam
etmek için ec-H2O modülü çalkalanmalýdýr (Bkz.
ec-H2O MODÜLÜ ÇALKALAMA PROSEDÜRÜ).
(Þekil 22).
NOT: Alarm sesi duyulduðunda ve ýþýk kýrmýzý yanýp
söndüðünde, makine ec-H2O sistemini baypas
edecektir. Fýrçalamaya devam etmek için, ec-H2O
düðmesini kapatýn ve geleneksel fýrçalamaya geçin.
DÝKKAT: (ec-H2O modeli) Çözelti deposunun kuru
çalýþmasýna izin vermeyin. Uzun süre boyunca
susuz çalýþtýrýlýrsa ec-H2O modülünde arýza
meydana gelebilir.
ÞEKÝL 21
MAKÝNEYÝ ÇALIÞTIRIRKEN
Yanýcý Maddeler veya Reaktif Metaller Toplamayýn.
1. Fýrçalama yollarýný 5 cm kadar üstüste bindirin.
2. Zemin cilalarýna zarar vermeyi engellemek için
makineyi hareket halinde tutun.
3. Silecekler iz býrakýyorlarsa, silecek býçaklarýný bir
bezle silin. Sileceklerin iz býrakmalarýný
engellemek için alaný önceden süpürün.
4. Makineyi %5’in (3°) üzerindeki eðimler üzerinde
çalýþtýrmayýn.
GÜVENLÝK ÝÇÝN: Makineyi kullanýrken eðimli ve
kaygan zeminlerde yavaþ gidin.
5. Geleneksel fýrçalama: Aþýrý köpük oluþursa, alým
deposunun içerisine tavsiye edilen bir köpük
kontrol çözeltisi dökün.
DÝKKAT: Köpüðün köpük kapatma süzgecine
girmesine izin vermeyin, vakum motorunda hasara
sebebiyet verecektir. Köpük þamandýra kapatma
süzgecini etkinleþtirmeyecektir.
ÞEKÝL 22
ec-H2O SÝSTEMÝ
GÖSTERGE IÞIÐI KODU
DURUM
Sabit yeþil
Normal çalýþma
Yanýp sönen kýrmýzý
Fýrçalama ec-H2O
modülü
Sabit kýrmýzý
Servis Merkezine
baþvurun
13. Makineyi taþýrken veya saklarken, silecek
tertibatýný çýkarýn ve bunu saklama kelepçesine
asýn (Þekil 23).
6. Aðýr kir içeren alanlar için çifte fýrçalama yöntemini
kullanýn. Ýlk olarak alaný silecek kaldýrýlmýþ
durumdayken fýrçalayýn, çözeltiyi 3-5 dakika
boyunca zemin üzerinde býrakýn, sonra alaný
silecek aþaðýdayken ikinci kez fýrçalayýn.
7. Keçeleri gerektiði gibi deðiþtirin veya döndürün.
8. Akü sayacý þarj seviyesini kontrol edin (Bkz. AKÜ
SAYACI).
9. Çözelti deposu seviye hortumunun içinde çözelti
kalýp kalmadýðýný inceleyin. 10 litre geleneksel
fýrçalama sýrasýnda yaklaþýk olarak 10 dakika ve
FaST Modeli ile köpüklü fýrçalama sýrasýnda 20
dakika sürecektir.
ŢEK. 23
13
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
TR
ÇALIÞTIRMA
14. Fýrçalamadan sonra Günlük Bakým prosedürlerini
gerçekleþtirin (Bakýnýz MAKÝNE BAKIMI).
AKÜ SAYACI
Akü sayacý akülerin þarj seviyesini gösterir. Akü
tamamen þarj edildiðinde gösterge ýþýklarýnýn hepsi
yanar. Akü boþaldýkça, gösterge ýþýklarý saðdan sola
doðru sönecektir.
Akülerin ömrünü uzatmak için, gösterge ýþýklarýnýn
aþaðýda açýklandýðý gibi boþ seviyesinin ötesine
geçmesine izin vermeyin.
ÞALTER / SÝGORTALAR
Fýrça motorunun hasar görmesini engellemek için, bu
makine sýfýrlanabilir bir þalterle donatýlmýþtýr. Þalter
düðmesi kontrol panelinin üzerinde bulunmaktadýr
(Þekil 26). Þalter atacak olursa, sebebini belirleyin,
motorun soðumasýna izin verin ve sonra þalter
düðmesini elle sýfýrlayýn.
NOT: Aküleri YALNIZCA makineyi toplam 30 dakika
veya daha fazla kullandýktan sonra yeniden þarj edin.
SÜRÜÞ MODELÝ AKÜ SAYACI: Akü boþalma
seviyesi ilk kýrmýzý ýþýða ulaþtýðýnda, fýrçalamayý
durdurun ve aküleri yeniden þarj edin (Þekil 24). Son
kýrmýzý ýþýk yanýp sönmeye baþlarsa, fýrçalama iþlevi
otomatik olarak kapatýlacaktýr. Bu akünün tamamen
boþalmasýný engeller. Makineyi þarj alanýna sürün ve
derhal aküleri þarj edin.
NOT: Sürüþ Modeli Akü Ölçeri makinenin hata
kodlarýný da gösterir. Bir hata saptanýrsa LED
çubuklarý belirli hata kodlarýna göre yanýp sönecektir
(Bkz. AKÜ SAYACI LED HATA KODLARI)
Fýrçalamayý durdurun ve aküleri þarj edin
ÞEKÝL 26
SAAT ÖLÇER
Saat ölçer fýrça motorunun toplam kaç saat açýk
kaldýðýný kaydeder. Tavsiye edilen bakým
prosedürlerinin ne zaman gerçekleþtireceðinizi
belirlemek ve servis tarihçesini kaydetmek için saat
ölçeri kullanýn (Þekil 27).
ÞEKÝL 24
ÝTMELÝ MODEL AKÜ SAYACI: Akü boþalma seviyesi
son sarý ýþýða ulaþtýðýnda, ýþýk yanýp sönmeye
baþlayacaktýr, fýrçalamayý durdurun ve aküleri yeniden
þarj edin (Þekil 25). Kýrmýzý ýþýk görünürse, fýrçalama
iþlevi otomatik olarak duracaktýr. Bu akünün tamamen
boþalmasýný engeller. Derhal aküleri þarj edin.
ÞEKÝL 27
Fýrçalamayý durdurun ve aküleri þarj edin
ÞEKÝL 25
14
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
ÇALIÞTIRMA
TR
3. Alým deposunun içinde bulunan þamandýra
kapatma süzgecini ve çöp tepsisini çýkarýp
temizleyin (Þekil 30).
DEPOLARIN BOÞALTILMASI
Alým deposunun her kullanýmdan sonra boþaltýlmasý
ve temizlenmesi gerekir. Çözelti deposunun
oluþabilecek herhangi bir paslanmayý temizlemek için
periyodik olarak temizlenmesi gerekir.
Makineyi bir boþaltým alanýna taþýyýn, kontaðý kapatýn
ve aþaðýdaki boþaltma talimatlarýný izleyin:
GÜVENLÝK ÝÇÝN: Makineyi terk etmeden veya
servis yapmadan önce düz bir yüzeyde durun,
makineyi kapatýn ve anahtarý çýkarýn.
ÞEKÝL 30
ALIM DEPOSUNUN BOÞALTILMASI
1. Boþaltma hortumunu yukarý doðru tutarken,
kapaðý çýkartýn ve hortumu indirerek boþalmasýný
saðlayýn (Þekil 28).
ÇÖZELTÝ DEPOSUNUN BOÞALTILMASI
1. Kalan suyu çözelti deposundan akýtmak için,
çözelti deposu seviye hortumunu gösterildiði
þekilde hortum rakorundan çýkarýn (Þekil31).
ÞEKÝL 28
NOT: Makineyi boþaltmak için bir kova
kullandýðýnýzda, ayný kovayý çözelti deposunu
doldurmak için kullanmayýn.
2. Alým deposunun kapaðýný açýn ve depoyu
durulayýn. Biriken kir fazlalýðýný temizlemek için bir
bez kullanýn (Þekil 29).
ÞEKÝL 29
ÞEKÝL 31
2. Çözelti deposunu durulamak için, makinenin
arkasýndaki temizleme kapaðýný çýkarýn ve
doðrudan alým deposunun altýnda bulunan iki
doldurma kapýsýndan içeri su (maksimum 60°C)
püskürtün (Þekil 32).
ÞEKÝL 32
15
Tennant T3 / T3+ (01--08)
Home
Find... Go To..
TR
ÇALIÞTIRMA
3. Çözelti deposu filtresini çýkarýp temizleyin
(Þekil 33). Filtreyi çýkarmak için saat yönünün
tersine çevirin.
DAHÝLÝ AKÜ ÞARJ CÝHAZININ KULLANILMASI
ÖNEMLÝ: Aküyü þarj etmeden önce, þarj cihazý
profilinin sizin akü tipinize uygun biçimde
ayarlandýðýndan emin olun (örneðin: kurþun asit,
gel, vb.). Bu ayarýn doðru yapýlmamasý akü hasarý
ile sonuçlanabilir.
Akü tipinizi belirlemek için, akü etiketine bakýn.
Belirtilmemiþse, akü tedarikçinize baþvurun.
ÞEKÝL 33
4. Depoyu duruladýktan sonra, çözelti deposu
filtresini, temizleme kapaðýný, doldurma kapýsý
kapaklarýný ve hortumu güvenli bir biçimde
deðiþtirin.
Þarj cihazý profilinin ayarýný doðrulamak için:
Þarj cihazýnýn baþlatýlmasý sýrasýnda, kýrmýzý ýþýk iki
kez yanýp sönerse, þarj cihazý ýslak/kurþun asit aküler
için ayarlanýr. Eðer yeþil ýþýk iki kez yanýp sönerse,
þarj cihazý AGM/Gel/ kapalý/bakým gerektirmeyen
aküler için ayarlanýr (Þekil 31).
NOT: Bir düþük bakým gerektiren (LM) kurþun asit akü
veya Exide gel akü kullanýlýyorsa, Þarj Cihazý Profili
Þalteri Konfigürasyonu (Þekil 37).
AKÜNÜN ÞARJ EDÝLMESÝ
DÝKKAT: Akülerin ömrünü uzatmak için, aküleri
yalnýzca makineyi toplam 30 dakika veya daha
fazla kullandýktan sonra þarj edin. Aküleri uzun
süre boyunca þarj edilmeden býrakmayýn.
UYARI: Yangýn Veya Patlama Tehlikesi. Akü
Hidrojen Gazý Çýkarýr. Kývýlcýmlardan Ve Açýk
Alevlerden Uzak Tutun. Þarj Ýþlemi Sýrasýnda Akü
Bölmesini Açýk Býrakýn.
GÜVENLÝK ÝÇÝN: Akülere bakým yaptýðýnýz sýrada,
aküye ve akü kablolarýna dokunurken koruyucu
eldiven giyin ve koruyucu gözlük takýn. Akü
asidine temas etmekten kaçýnýn.
ÞEKÝL 34
Þarj cihazý profilini deðiþtirmek için:
1. Akü þarj cihazý montaj panelini yerinde tutan
topuzu çýkarýn ve akü þarj cihazýna eriþmek için
paneli çýkarýn (Þekil 32).
AKÜ ÞARJ CÝHAZININ ÖZELLÝKLERÝ:
S
ÞARJ CÝHAZININ TÝPÝ:
- KAPALI (Jel) AKÜLER ÝÇÝN
- ISLAK (Kurþun asit) AKÜLER ÝÇÝN
S
S
S
S
ÇIKIÞ VOLTAJI - 24 VOLT
ÇIKIÞ AKIMI - 13 AMP
OTOMATÝK KAPATMA DEVRESÝ
STASYONER AKÜ ÞARJI ÝÇÝN
ÞEKÝL 35
16
Tennant T3 / T3+ (01--08)
Home
Find... Go To..
ÇALIÞTIRMA
2. Profil þalterlerine eriþmek için þarj cihazý
üzerindeki ekran etiketini köþesinden sýyýrýn
(Þek. 33).
4. Akü þarj cihazýnýn AC elektrik kablosunu, düzgün
þekilde topraklanmýþ bir yuvaya takýn (Þekil 38).
NOT: Makine, þarj sýrasýnda çalýþmayacaktýr.
ÞEKÝL 36
ÞEKÝL 38
3. Profil þalterlerini, þalter konfigürasyon tablosuna
göre ayarlayýn (Þek. 34). Ayar sýfýrlanýrken, þarj
cihazý kablosunun prizden çekilmiþ olmasý gerekir.
Þarj Cihazý Profili Þalter Konfigürasyon Tablosu
Akü Þalteri
TR
1
2
Islak (kurþun asit)
AÇIK (on) KAPALI
LM Islak
(düþük bakým)
AÇIK (on) AÇIK (on)
AGM/Gel/Kapalý
KAPALI AÇIK (on)
Exide Gel
KAPALI
5. Þarj iþlemi baþladýðýnda, gösterge lambalarý
kýrmýzýdan, sarýya ve yeþile geçer. (Þekil 39).
Yeþil lamba yandýðýnda, þarj iþlemi bitmiþtir. Þarj
cihazýnýn fiþini çekin.
Þarj cihazý bir hata saptarsa, þarj cihazý hata kodu
görüntüler (bkz. DAHÝLÝ AKÜ ÞARJ CÝHAZININ HATA
KODLARI).
KAPALI
ÞEKÝL 37
Aküyü þarj etmek için:
1. Makineyi iyi havalandýrýlan bir alana taþýyýn.
2. Makineyi düz, kuru bir yüzeye park edin. Kontak
anahtarýný kapatýn ve varsa, park frenini çekin.
3. Islak akü (kurþun asit) þarj ediyorsanýz, þarj
etmeye baþlamadan önce sývý seviyesini kontrol
edin (Bkz. AKÜ BAKIMI).
ÞEKÝL 39
ÞEKÝL 40
6. Havalandýrmak için alým deposunu askýya alýn
(Þekil 40).
DAHÝLÝ AKÜ ÞARJ CÝHAZININ HATA KODLARI
HATA KODU
HATA
ÇÖZÜM
Sarý Iþýk Yanýp
Sönüyor
Gevþek þarj cihazý kablosu baðlantýsý
Þarj cihazý kablo baðlantýsýný kontrol edin
Gevþek veya hasarlý akü kablosu
Akü kablosu baðlantýlarýný kontrol edin
Uyumlu olmayan akü
Uygun aküyle deðiþtirin
Çýkýþ kýsa devresi – hasar görmüþ çýkýþ
kablosu
Servis Merkezine baþvurun
Dahili kýsa devre – patlamýþ çýkýþ sigortasý
Akü þarj cihazýný deðiþtirin
Güvenlik zamanlayýcýsý maksimum þarj
süresini aþmýþ
Þarj iþlemini tekrar eder. Hata
tekrarlanýrsa, aküyü deðiþtirin
Kýrmýzý Iþýk Yanýp
Sönüyor
17
Tennant T3 / T3+ (01--08)
Home
Find... Go To..
TR
ÇALIÞTIRMA
4. Çözelti deposunu boþaltýn ve gerekirse içini suyla
(maksimum 60°C ) durulayýn (Þekil 44)
MAKÝNENÝN BAKIMI
Makineyi iyi çalýþýr durumda tutmak için, günlük, aylýk
ve üç aylýk bakým prosedürlerini izleyin.
UYARI: Elektrik Tehlikesi. Makineye Bakým
Yapmadan Önce Akü Kablolarýnýn Baðlantýsýný
Kesin.
GÜNLÜK BAKIM
1. Alým deposunu boþaltýp temizleyin (Þekil41).
ÞEKÝL 44
5. Çözelti deposu filtresini çýkarýp temizleyin
(Þekil 45). Filtreyi çýkarmak için saat yönünün
tersine çevirin.
ÞEKÝL 41
2. Çöp tepsisini çýkarýp boþaltýn (Þekil 42).
ÞEKÝL 45
6. Keçeyi (keçeleri)/fýrçayý (fýrçalarý) çýkarýn ve
temizleyin. Aþýndýklarý zaman keçeleri döndürün
veya deðiþtirin (Þekil 46).
ÞEKÝL 42
3. Alým deposu þamandýra kapatma süzgecini
çýkartýp temizleyin (Þekil 43).
ÞEKÝL 46
ÞEKÝL 43
18
Tennant T3 / T3+ (01--08)
Home
Find... Go To..
ÇALIÞTIRMA
7. Silecek býçaklarýný temizleyin. Makine
kullanýlmýyorken, silecek tertibatýný döþemenin
üzerine kaldýrýn ve saklama kelepçesine asýn
(Þekil 47).
TR
10. 43 cm’lik Tekli Disk Modeli: Fýrça kafasýnýn
eteðinin durumunu kontrol edin, aþýnmýþ veya
hasarlýysa deðiþtirin (Þekil 50).
ÞEKÝL 50
ÞEKÝL 47
8. Silecek býçaðýnýn silme kenarýnýn durumunu
kontrol edin (Þekil 48). Aþýnmýþsa býçaðýn yönünü
deðiþtirin. (Bkz. SÝLECEK BIÇAÐININ
DEÐÝÞTÝRÝLMESÝ)
ÞEKÝL 48
11. FaST Modeli: Kullanýmda deðilken FaST-PAK
tedarik hortumunu saklama tapasýna baðlayýn
(Þekil 51). Sýcak suya bastýrmak suretiyle hortum
baðlantýsý üzerindeki kurumuþ konsantreyi
temizleyin.
ÞEKÝL 51
9. Makineyi çok amaçlý bir temizleyici ve nemli bir
bezle temizleyin (Þekil 49).
GÜVENLÝK ÝÇÝN: Makineyi temizlerken, tazyikli
sprey veya hortumla yýkamayýn. Elektrik arýzasý
oluþabilir.
12. Aküyü toplam 30 dakikalýk veya daha fazla
kullanýmdan sonra yeniden þarj edin (Þekil 52).
(Bkz AKÜLERÝN ÞARJ EDÝLMESÝ).
ÞEKÝL 52
ÞEKÝL 49
19
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
TR
ÇALIÞTIRMA
AYLIK BAKIM
FaST SÝSTEMÝNÝN BAKIMI
1. Kurþun Asit Aküler: Paslanmayý önlemek için akü
kapaklarýný temizleyin (Bkz. AKÜ BAKIMI).
Her 1000 saatte bir, FaST deterjan enjektöründe
bulunan su filtresi ve hava filtresini deðiþtirin. Filtre kiti
p/n 9003009 sipariþi verin.
2. Gevþek akü kablo baðlantýsýnýn olup olmadýðýný
kontrol edin.
3. Alým deposu kapak contasýný kontrol edip
temizleyin (Þekil 53). Hasarlýysa deðiþtirin.
Deterjan enjektörü, iki yaylý kelepçe ile yerinde tutulan,
makinenin ön kenarýnýn arkasýnda bulunmaktadýr
(Þekil 54).
Filtreleri deðiþtirmek için:
1. Fýrça kafasýný indirin ve deterjan enjektörünü iki
yaylý kelepçeden çýkarýn.
ÞEKÝL 53
4. Kesintisiz çalýþma saðlama için bütün mafsal
noktalarýný ve makaralarý silikon spreyle
yaðladýktan sonra, suya dayanýklý bir gresle
kaplayýn.
5. Bir temizleme çözücüsü ile el freni kelepçesini
temizleyin.
ÞEKÝL 54
2. Su ve hava filtresini deðiþtirin (Þekil 55). Yeni su
filtresini monte etmek için bir 8mm altýgen anahtar
gereklidir.
6. Makinede gevþek somun ve cývata olup
olmadýðýný kontrol edin.
7. Makinede sýzýntý olup olmadýðýný kontrol edin.
Su Filtresi
(50 Gözenek/Kahverengi)
MOTOR BAKIMI
Karbon fýrçalarýn deðiþtirilmesi için bir Yetkili
Tennant Servis Merkezine baþvurun.
Karbon Fýrçanýn Deðiþtirilmesi
Saat
Hava Filtresi
(50 Gözenek/Kahverengi)
Tahrik Dingil Motoru
Vakum Motoru
750
ÞEKÝL 55
Disk Fýrça Motorlarý
Kesin.
20
Tennant T3 / T3+ (01--08)
Home
Find... Go To..
ÇALIÞTIRMA
TR
ec-H2O MODÜLÜ ÇALKALAMA PROSEDÜRÜ
SÝLECEK BIÇAÐININ DEÐÝÞTÝRÝLMESÝ
Bu prosedür, yalnýzca ec-H2O sistem gösterge ýþýðý
kýrmýzý yanýp sönmeye baþladýðýnda gereklidir.
Her bir silecek býçaðýnýn dört silme kenarý
bulunmaktadýr. Býçaklar aþýndýðýnda, yeni bir silme
kenarý için yalnýzca býçaklarýn bir ucunu bir ucuna
veya altýný üstüne gelecek þekilde döndürün. Dört
kenarý da aþýnmýþsa, býçaðý deðiþtirin.
1. Silecek tertibatýný makineden çýkarýn.
2. Bant kelepçesini gevþetin ve bandý silecek
tertibatýndan çýkartýn (Þekil 58).
1. Çözelti deposu ve alým deposundaki suyu
boþaltýn.
2. 1 galon (4 litre) beyaz sirkeyi tam güçte çözelti
deposuna dökün. Su katmayýn.
(p/n 1050552 - sirkeyi, 10 litre)
NOT: Yalnýzca beyaz veya pirinç sirkesi kullanýn.
Asitlik seviyesi, %4-8 arasýnda olmalýdýr. Bu iþlem
için diðer asitleri kullanmayýn.
GÜVENLÝK ÝÇÝN: Makineye bakým yaptýðýnýz sýrada,
sirkeyi ele alýrken koruyucu eldiven giyin ve
koruyucu gözlük takýn.
3. Fýrça kafasýndaki siyah baðlantý fitingini sökün ve
hortumu kovaya yerleþtirin (ÞEKÝL 56).
ÞEKÝL 58
3. Arka sileceði yeni bir silme kenarýna döndürün ve
bandý yeniden takýn. Bandýn týrtýklý kenarýnýn
aþaðý dönük olduðundan emin olun (Þekil 59).
ÞEKÝL 56
4. Anahtarý açýk (I) konumuna çevirin.
5. Çalkalamayý baþlatmak için ec-H2O modül
çalkalama düðmesine basýn ve serbest
býrakýn(Þekil 57). Modül, alým deposunun altýnda
bulunur.
NOT: Çalkalama dönüþü tamamlandýðýnda modül
otomatik olarak kapanacaktýr (yaklaþýk 7 dakika).
Sistem gösterge ýþýðý ve alarmýný sýfýrlamak için modül
tam 7 dakikalýk bir dönüþ yapmalýdýr.
ec-H2O modülü sýfýrlanmazsa, çalkalama iþlemini
tekrarlayýn. Modülün sýfýrlanmasý baþarýsýz olursa,
Yetkili Servis Merkezi ile irtibat kurun.
ÞEKÝL 59
4. Ön býçaðý deðiþtirmek için, arka bandý çýkarýn ve
silecek tertibatýnýn dört topuzunu tamamen
gevþetin, topuzlarý çýkarmayýn. Ön býçaða eriþmek
için tutucu plakayý kaldýrýp eðin (Þekil 60). Ön
býçaðý yeni bir silme kenarýna döndürün ve tutucu
plakayý geri takýn. Tutucu plaka sekmelerinin býçak
yuvalarýna oturduðundan emin olun. Bandý
yeniden takýn, sonra topuzlarý yeniden sýkýn.
Tutucu Plaka
ÞEKÝL 57
ÞEKÝL 60
21
Tennant T3 / T3+ (09--08)
Home
Find... Go To..
TR
ÇALIÞTIRMA
SÝLECEK BIÇAÐININ AYARLANMASI
AKÜ BAKIMI (Kurþun Asit Aküler)
Optimum düzeyde silecek býçaðý performansý için,
silecek tertibatý kasterleri aþaðýda açýklandýðý gibi
belirlenmiþ bir yüksekliðe ayarlanmalýdýr.
1. Akünün hasar görmesini önlemek için, akü sývý
seviyesini sýk sýk kontrol edin. Sývý, gösterilen
seviyede olmalýdýr (Þekil 63). Düþükse, distile su
ilave edin. FAZLA DOLDURMAYIN, sývý
genleþebilir ve þarj sýrasýnda taþabilir.
1. Silecek tertibatýnýn düzgün ayarlanmýþ olup
olmadýðýný kontrol etmek için, silecek tertibatýný
makineden çýkarýn ve düz bir zemine yerleþtirin.
Kaster ve yüzey arasýndaki mesafeyi ölçün.
Yaklaþýk olarak 2 mm’lik bir ölçüm vermelidir
(Þekil 61).
2. Kaster yüksekliðini ayarlamak için, üst somunu
gevþetin ve ayar somununa eriþmek için plastik
yatak kapaðýný kaldýrýn. Düzgün þekilde
ayarlanýncaya dek ayar somununu döndürün
(Þekil 61). Ayar yaptýktan sonra, üst somunu sýkýn
ve plastik yatak kapaðýný yerine yerleþtirin. Diðer
kaster için bu adýmý tekrarlayýn.
DOÐRU AKÜ SIVI SEVÝYESÝ:
Þarj Etmeden Önce
Þarj Ettikten Sonra
2 mm
ÞEKÝL 63
ÞEKÝL 61
3. Makinenin çalýþmasý sýrasýnda, kasterler düzgün
þekilde ayarlýyken, silecek býçaklarýnýn gösterildiði
þekilde sapmalýdýr (Þekil 62).
UYARI: Yangýn Veya Patlama Tehlikesi. Akü
Hidrojen Gazý Çýkarýr. Kývýlcýmlardan Ve Açýk
Alevlerden Uzak Tutun. Þarj Ýþlemi Sýrasýnda Akü
Bölmesini Açýk Býrakýn.
2. Akünün paslanmasýný önlemek için aküleri
temizleyin. Kabartma tozu ve su karýþýmýyla ovma
fýrçasý kullanýn (Þekil 64).
GÜVENLÝK ÝÇÝN: Aküyü temizlerken, koruyucu
eldiven ve göz korumasý kullanýn. Akü asidine
temas etmekten kaçýnýn.
ÞEKÝL 62
ÞEKÝL 64
22
Tennant T3 / T3+ (01--08)
Home
Find... Go To..
ÇALIÞTIRMA
FÝRÇA MOTOR KAYÝÞÝNÝN DEÐIÞTIRILMESI
(ÝKILI DISK MODELLERÝ)
TR
4. Fýrça kafasýný alt kýsmý yukarýya gelecek þekilde
dikkatlice yatýrýn ve kayýþ kapaðýný kaldýrýn, bu iþ
için 10mm’lik somun anahtarý gerekmektedir
(Þekil 68).
Kesin.
1. 13 mm anahtar kullanarak fýrça baþý kaldýrma
kollarýný gösterildiði gibi montaj konsollarýndan
çýkarýn (Þekil 65).
ÞEKÝL 68
5. Yeni kayýþý gösterildiði gibi yönlendirin (Þekil 69).
ÞEKÝL 65
2. Fýrça motoru tel baðlayýcýsýný fiþten çekin ve
çözelti besleme hortumunun baðlantýsý çýkarýn
(Þekil 66).
ÞEKÝL 66
ŢEK. 69
3. Fýrça kafasýný makineden çýkarýn (Þekil 67).
6. Kayýþý monte etmek için gösterildiði gibi bir soket
ilerletici mandal ve büyük düz baþlý bir tornavide
kullanýn. Göbek kasnaðýnda alet yuvalarý vardýr
(Þekil 70).
ÞEKÝL 67
ŢEK. 70
23
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
TR
ÇALIÞTIRMA
50 cm Ýkili Disk Modeli Kayýþ Deðiþimi:
(S/N T3xxx12000 - T3xxx15475)
1. Kayýþý deðiþtirmek için, kayýþ gerilim cývatasýný
tamamen gevþetin ve yeni kayýþý gösterildiði
þekilde takýn (Þekil 71). Somunun oluklu tarafýný
yivli makaralara denk getirin.
Kayýþ Gerilim Cývatasý
MAKÝNENÝN TAÞINMASI
Makineyi kamyon veya römork kullanarak taþýrken,
aþaðýdaki baðlama prosedürünü izlediðinizden emin
olun:
1. Silecek ve fýrça kafasýný kaldýrýn.
2. Makineyi tavsiye edilen bir yükleme rampasý
kullanarak yükleyin.
3. Makinenin ön bölümü kamyon veya römorkun
önüne doðru yerleþtirin. Makine yerleþtirildikten
sonra, fýrça kafasýný ve sileceði indirin.
4. Makinenin kaymasýný önlemek için el frenini çekin
ve her bir tekerleðin arkasýna bir takoz yerleþtirin.
5. Makinenin devrilmesini önlemek için baðlama
askýlarýný makinenin üzerinden geçirerek
yerleþtirin. Römorkun veya kamyonun zeminine
baðlama kelepçeleri takmak gerekebilir.
ÞEKÝL 71
2. Kayýþ gerilimini düzgün þekilde ayarlamak için,
kayýþ gerilim cývatasýný gerilim yayý uzunluðu 35
mm olacak þekilde sýkýþtýrýlana dek döndürün
(Þekil 72). Gerilim cývatasý kontra somununu
ayarladýktan sonra sýkýn.
GÜVENLÝK ÝÇÝN: Makineyi taþýrken, kamyon veya
römorka yükleme/indirme yaparken tavsiye edilen
bir rampa kullanýn. Makineyi kamyon veya römork
üzerine sabitlemek için baðlama askýlarý kullanýn.
MAKÝNENÝN SAKLANMASI
35 mm
1. Saklamadan önce aküleri þarj edin. Makineyi asla
boþ akülerle kaldýrmayýn.
2. Depolarý iyice boþaltýn ve çalkalayýn.
3. Makineyi kuru bir alanda silecek ve fýrça kafasý
yukarý dönük konumda saklayýn.
4. Hava sirkülasyonunu saðlamak için alým
deposunun kapaðýný açýn.
ÞEKÝL 72
3. Ýlk 50 saatlik kullanýmdan sonra, kayýþýn
geriliminin doðru olup olmadýðýný yeniden kontrol
edin.
DÝKKAT: Makineyi yaðmur altýnda býrakmayýn,
kapalý alanda saklayýn.
5. Makineyi donma sýcaklýklarýnda saklýyorsanýz,
aþaðýdaki DONDAN KORUMA talimatlarýna uyun.
24
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
ÇALIÞTIRMA
TR
Antifrizi ec-H2O modülünden çalkalama:
DONDAN KORUMA
1. Çözelti deposu ve alým deposundaki suyu
boþaltýn.
2. 1 galon (4 litre) dinlence aracý (RV) antifirizini tam
güçte çözelti deposuna dökün. Su katmayýn.
GÜVENLÝK ÝÇÝN: Antifrizin gözle temasýndan
kaçýnýn. Güvenlik gözlükleri takýn.
3. Makinenin gücünü açýn ve çözelti akýþ sistemini
çalýþtýrýn. RV antifirizi görünür hale geldiðinde
makineyi kapatýn.
Makinenizde dar alan temizleme borusu varsa,
pompayý korumak için dar alan koruma borusunu
birkaç saniye çalýþtýrýn.
Makine, ec-H2O sistemi ile donatýlmýþsa, dondan
koruma prosedürü ile devam edin.
1. Antifrizi çözelti deposundan bir kovaya boþaltýn.
2. Çözelti deposunu dolana kadar soðuk su ile
doldurun (Bkz. ÇÖZELTÝ DEPOSUNUN
DOLDURULMASI).
3. Fýrça kafasýndaki siyah baðlantý fitingini sökün ve
hortumu kovaya yerleþtirin (Þekil 74). Baðlantý
fitingine eriþmek için, ön kapaðý makineden
çýkarmanýz gerekebilir.
ec-H2O Modeli: Antifrizi, ec-H2O sisteminden
çalkalamak için ec-H2O modülü üzerindeki çalkalama
düðmesine basýn ve bunu serbest býrakýn (Þekil 73).
Antifriz görünür hale geldiðinde, modülü kapatmak için
yeniden düðmeye basýn.
ÞEKÝL 74
4. Antifrizi ec-H2O sisteminden çalkalamak için
ec-H2O modülüne basýn ve bunu serbest býrakýn
(Þekil 73). Modül, alým deposunun altýnda bulunur.
Su þeffaf hale geldiðinde, çalkalamayý durdurmak
için yeniden modül düðmesine basýn.
Antifrizi, yerel atýk imha yönetmeliklerine uygun olarak
çevre açýsýndan güvenli biçimde atýn.
5. Makine, artýk fýrçalama için hazýrdýr.
ÖNERÝLEN STOK MADDELERÝ
ÞEKÝL 73
ÖNEMLÝ: Makineyi çalýþtýrmadan önce, antifriz
aþaðýda açýklandýðý þekilde modülden çalkalanmalýdýr.
DÝKKAT: Antifriz, ec-H2O sisteminden uygun biçimde
çalkalanmazsa, ec-H2O modülü bir hata algýlayabilir
ve çalýþmayabilir (ec-H2O düðme gösterge ýþýðý
kýrmýzý olacaktýr). Bu oluþursa, anahtarý sýfýrlayýn ve
çalkalama iþlemini tekrar edin.
Önerilen stok maddeleri için Parça Listesi Kitapçýðýna
bakýn. Stok Maddeleri, parça açýklamalarýnýn önünde
bulunan bir madde imiyle açýkça belirtilmiþtir.
Aþaðýdaki örneðe bakýn:
25
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
TR
ÇALIÞTIRMA
SORUN GÝDERME
SORUN
NEDEN
ÇÖZÜM
Makine çalýþmayacaktýr
Boþ aküler
Aküleri þarj edin
Acil durum-durdurma düðmesi etkinleþtirildi
Sýfýrlamak için düðmeyi saat yönünde
çevirin
Hatalý akü(ler)
Aküyü (aküleri) deðiþtirin
Gevþek akü kablosu
Gevþek kabloyu sýkýlaþtýrýn
Ana sigorta atmýþ
Sigortayý deðiþtirin
Hatalý kontak anahtarý
Servis Merkezi ile irtibat kurun
Akü Ölçer yanýp sönüyor
(Sürüþ Modeli)
Makine arýzasý algýlandý
Bkz. AKÜ ÖLÇER LED HATA
KODLARI
Düþük ovma performansý
Fýrçaya çöp takýlmýþ
Çöpü çýkartýn
Yanlýþ fýrça basýnç ayarý
Fýrça basýncýný ayarlayýn
Yanlýþ fýrça/keçe tipi.
Doðru fýrçayý/keçeyi kullanýn
Fýrça kafasý yerden yükseltilir
Fýrça kafasýný indirin
Akü sayacýnýn kilidi etkinleþtirildi
Aküleri yeniden þarj edin
Fýrça motoru þalteri atmýþ
Fýrçanýn þalter düðmesini sýfýrlayýn
Hatalý fýrça kafasý (yukarý/aþaðý)
düðmesi
Hatalý Kontrol kolu halka düðmesi
Hatalý fýrça motoru veya kablosu
Aþýnmýþ karbon fýrçalar
Kopuk veya gevþek kayýþ
(50 cm / 60 cm modeli)
Kayýþý deðiþtirin veya sýkýn
El freni çekilmiþtir
El frenini serbest býrakýn
Ana sigorta atmýþ
30 Amperlik sigortayý deðiþtirin
Hatalý röle düðmesi
Hatalý dönüþ dingili motoru veya kablosu
Silecek yerden kaldýrýldý
Sileceði indirin
Vakum motorunun sigortasý atmýþ
25 Amperlik sigortayý deðiþtirin
Hatalý vakum motoru veya kablosu
Fýrça motoru çalýþmayacaktýr
Makine ilerlemiyor
(Tahrikli 50 cm / 60 cm Ýkili Disk
modeli)
Vakum motoru çalýþmayacaktýr
26
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
ÇALIÞTIRMA
TR
SORUN GÝDERME - Devam
SORUN
NEDEN
FaST Modeli: FaST Sistemi FaST sistemi düðmesi açýk
çalýþmýyor veya doðru olarak
FaST-PAK tedarik hortumu baðlý deðil
çalýþmýyor
FaST Pompa sigortasý atmýþ
Çözelti akýþý az veya yok
(Geleneksel Fýrçalama)
Su toplama zayýf
ÇÖZÜM
FaST sistemi düðmesini açýn
Tedarik hortumunu takýn
7,5 Amperlik sigortayý deðiþtirin
Týkalý FaST-PAK tedarik hortumu
veya baðlantýlarý
Týkanýklýðý açmak için sýcak suya
batýrýn
FaST-PAK kartonunu boþaltýn
FaST-PAK kartonunu deðiþtirin
FaST-PAK tedarik hortumunda
bükülme
Hortumdaki bükülmeyi çözün
Týkalý FaST çözelti sistemi
Hatalý FaST sistemi açma/kapama
düðmesi
Hatalý pompa
Týkalý çözelti deposu filtresi
Çözelti deposunu boþaltýn. Çözelti deposu filtresini çýkartýn, temizleyin ve
yeniden takýn
Týkalý deterjan enjektörü
Bkz. FaST SÝSTEMÝ BAKÝM
Týkalý çözelti deposu filtresi veya
çözelti hortumu
Çözelti deposunun filtresini temizleyin
veya çözelti hortumunu çalkalayýn
Týkalý çözelti vanasý
Vanayý çýkarýn ve temizleyin
Çözelti akýþýný kontrol topuzu çok
düþük seviyeye ayarlý
Çözelti akýþýný kontrol topuzunu ayarlayýn
Kontrol topuzunun üzerindeki vidayý
gevþetin
Topuzu ayarlayýn ve vidayý yeniden
sýkýn
Alým deposu dolu
Alým deposunu boþaltýn
Gevþek boþaltma hortumu kapaðý
Kapaðý sýkýn
Alým deposunda týkalý þamandýra kapatma süzgeci
Süzgeci temizleyin
Týkalý silecek tertibatý
Silecek tertibatýný temizleyin
Aþýnmýþ silecek býçaklarý
Silecek býçaklarýný deðiþtirin veya
döndürün
Yanlýþ Silecek býçaðý sapmasý
Silecek býçaðýnýn yüksekliðini ayarlayýn
Gevþek vakum hortumu baðlantýlarý
Hortum baðlantýlarýný sýkýþtýrýn
Týkalý vakum hortumu
Týkayan çöpü çýkarýn
Hasarlý vakum hortumu
Vakum hortumunu deðiþtirin
Alým deposu kapaðý oturmamýþ
Kapaðý düzgün þekilde yerleþtirin
Hasarlý alým deposu kapaðý contasý
Contayý deðiþtirin
Hatalý vakum motoru
Düþük akü þarjý
Aküleri yeniden þarj edin.
27
Tennant T3 / T3+ (01--08)
Home
Find... Go To..
TR
ÇALIÞTIRMA
SORUN GÝDERME - Devam
SORUN
NEDEN
ÇÖZÜM
Kýsa çalýþma zamaný
Aküler tam dolu deðil
Aküleri tam yeniden þarj edin
Bozuk aküler
Aküyü deðiþtirin
Akülere bakým yapýn
Bkz. AKÜ BAKIMI
Hatalý akü þarj cihazý
Akü þarj cihazýný tamir edin veya
deðiþtirin
ec-H2O Modeli:
Alt basýnç kolu ekstra fýrça kafasý
basýncý için ayarlanmýþtýr
Alt basýnç kolunu indirin
Modülde mineral kalýntýsý birikmesi
Çalkalama modülü (bkz. ec-H2O
MODÜL ÇALKALAMA
PROSEDÜRÜ). Eðer gösterge ýþýðý
1-10 saniye içerisinde yanmaya
baþlarsa, çalkalama prosedürünü
tekrarlayýn. Eðer gösterge ýþýðý bir
dakikalýk fýrçalamadan sonra yanmaya
baþlarsa, suyun düþük iletkenliði
olabilir.
Düþük su iletkenliði
Her 40 lt suya 8 ml tuz ekleyin.
echo sistemi gösterge ýþýðý
kýrmýzý yanýp sönüyor ve alarm
çalýyor
ec-H2O Modeli: ec-H2O sistemi Hasarlý modül
gösterge ýþýðý sabit kýrmýzýr
ec-H2O Modeli: ec-H2O sistemi Hasarlý ýþýk veya modül
gösterge ýþýðý yanmýyor
ec-H2O Modeli: Su akýþý yok
Týkalý modül
Hasarlý çözelti pompasý
Çözelti pompasýný deðiþtirin
AKÜ ÖLÇER LED HATA KODLARI (Sürüþ Modeli)
COD (Yanýp sönen
LED Çubuklarý)
HATA
ÇÖZÜM
Bir
Düþük voltaj kapanmasý
Fýrçalama iþlevi durur.
Ýki
Akü þarj seviyesi düþüyor.
Üç
Sürüþ motoru devre dýþý.
Aþýrý yük durumunu ortadan kaldýrýn ve
anahtarý sýfýrlayýn.
Sürüþ motoruna kýsa devre.
Dört
Akü kilitli
Aküleri hemen þarj edin.
Sekiz
Kontrolör devre dýþý.
On
Yüksek akü voltajý okumasý
Akü baðlantýlarýný kontrol edin.
Çubuk Yok
Uyku modu
Eski haline getirmek için anahtarý çevirin.
Çubuklarda
Dalgalanma
Vites yanlýþ yerde.
Çalýþtýrma halkasýný serbest býrakýn.
28
Akü baðlantýsýný kontrol edin.
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
ÇALIÞTIRMA
TR
ÖZELLÝKLER
MODEL
T3 43 cm Tekli Disk
T3 50 cm Tahrikli Ýkili
Disk
T3+ 60 cm Tahrikli
Ýkili Disk
UZUNLUK
1128 mm
1167 mm
1225 mm
GENÝÞLÝK
486 mm
517 mm
560 mm
YÜKSEKLÝK
1093 mm
1093 mm
1093 mm
AÐIRLIK / AKÜ dahil
Akülü 100 Kg/ 143 Kg
ALIM DEPOSU KAPASÝTESÝ
57 L
57 L
57 L
ÇÖZELTÝ DEPOSU KAPASÝTESÝ
40 L
40 L
40 L
TAHRÝK SÝSTEMÝ
M/D (Mevcut Deðil)
Dönüþ dingili, 24 V, 0,
104 Kw
Dönüþ dingili, 24 V, 0,
104 Kw
ÜRETKENLÝK ORANI - ORTALAMA
Saatte 1045 m2 (ec-H2O
/ FaST Modeli)
Saatte 1420m2 (ec-H2O
/ FaST Modeli)
Saatte 1690m2 (ec-H2O
Modeli)
Saatte 785 m2
Saatte 1250m2
TEMÝZLEME YOLU GENÝÞLÝÐÝ
430 mm
500 mm
600 mm
KEÇE BASINCI
18,9 Kg
18,59 Kg
23,41 Kg
SÝLECEK GENÝÞLÝÐÝ
763 mm
763 mm
763 mm
FIRÇA MOTORU
0,373 Kw, 220 rpm, 24 V, 0,224 Kw, 260 rpm, 24 V,
20 A
12 A
VAKUM MOTORU
350 W, 2-aþamalý 5,7 ,
24 V, 13 A
350 W, 2-aþamalý 5,7, 24 350 W, 2-aþamalý 5,7, 24
V, 13 A
V, 13 A
SU KALDIRMA
100 Mbar
100 Mbar
100 Mbar
AKÜ
Ýki – 12 V
Ýki – 12 V
Ýki – 12 V
DAHÝLÝ ÞARJ CÝHAZI
120/230 VAC, 5.5 A,
50/60 Hz, 24 VDC, 13 A
çýkýþ
120/230 VAC, 5.5 A,
50/60 Hz, 24 VDC, 13 A
çýkýþ
120/230 VAC, 5.5 A,
50/60 Hz, 24 VDC, 13 A
çýkýþ
ÞARJ BAÞINA ÇALIÞMA ZAMANI
2,5 saate kadar
3,25 saate kadar
3 saate
TOPLAM GÜÇ TÜKETÝMÝ
32 Amp nominal
28 Amp nominal
29 Amp nominal
DC VOLTAJI
24 VDC
24 VDC
24 VDC
AKÜ KAPASÝTESÝ
110 Ah/ 5s Oraný
110 Ah/ 5s Oraný
125 Ah/ 5s Oraný
KORUMA DERECESÝ
IPX3
IPX3
IPX3
SES GÜCÜ SEVÝYESÝ
68 dB (1m x 1m)
68 dB (1m x 1m)
68 dB (1m x 1m)
KULLANICI KULAÐINDA DESÝBEL
DEÐERÝ,
ÝÇ MEKAN.
68,5 dB(A)
68,5 dB(A)
68,5 dB(A)
EL KONTROLLERÝNDEKÝ TÝTREÞÝM
<2.5m/s2
<2.5m/s2
<2.5m/s2
MAKSÝMUM DERECE SEVÝYESÝ
8% (5°) Taþýma
%5 (3°) Temizleme
8% (5°) Taþýma
%5 (3°) Temizleme
8% (5°) Taþýma
%5 (3°) Temizleme
0,65 Kw, 285 rpm, 24 V,
33 A
kadar
FaST SÝSTEMÝ- FaST MODELÝ
ÇÖZELTÝ POMPASI
24 Volt DC, 3,5 A, 5,6 LPM açýk akýþ, 4,13 Bar baypas ayarý
ÇÖZELTÝ AKIÞI HIZI
0,47 LPM
KONSANTRE AKIÞ HIZI
0,47 CC/Dakika
KONSANTREYE SU SEYRELTME ORANI
1:1000
29
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
TR
ÇALIÞTIRMA
ÖZELLÝKLER - Devam
MODEL
T3 43 cm Tekli Disk
T3 50 cm Tahrikli Ýkili
Disk
T3+ 60 cm Tahrikli
Ýkili Disk
ec-H2O SÝSTEMÝ - ec-H2O MODELÝ
ÇÖZELTÝ POMPASI
24 Volt DC, 3,5 A, 5,6 LPM açýk akýþ, 4,13 Bar baypas ayarý
ÇÖZELTÝ AKIÞI HIZI*
0.47 L/min (Standart)
0.72 L/min (Ýsteðe baðlý)
*Ýsteðe
baðlu çözelti akýþlarý gerekirse, Yetkili Servis Merkezi ile irtibat kurun.
30
Tennant T3 / T3+ (06--10)
Home
Find... Go To..
ÇALIÞTIRMA
TR
MAKÝNE BOYUTLARI
486 mm
517 mm *
560 mm **
1093 mm
1128 mm
1167 mm *
1225 mm **
763 mm
* 50 cm Ýki Disk Modeli
** 60 cm Ýki Disk Modeli
31
Tennant T3 / T3+ (06--10)
Home
Find... Go To..

T3/T3+ Turkey Operator Manual

Transkript

Benzer belgeler
