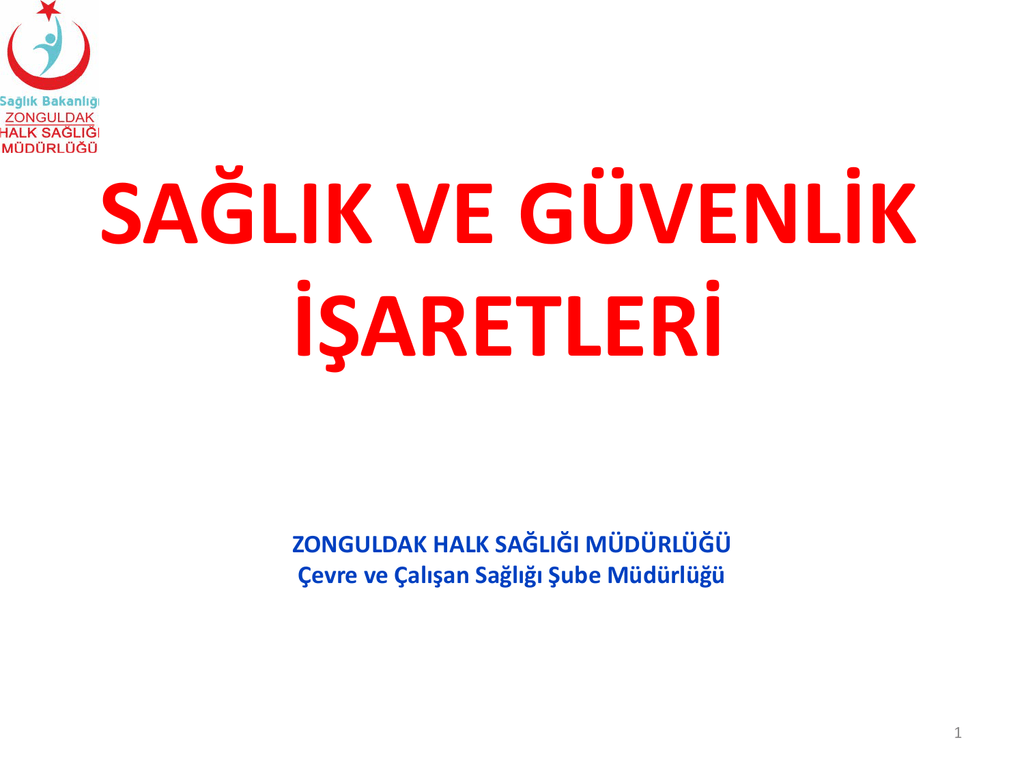

SAĞLIK VE GÜVENLİK
İŞARETLERİ
ZONGULDAK HALK SAĞLIĞI MÜDÜRLÜĞÜ
Çevre ve Çalışan Sağlığı Şube Müdürlüğü
1
NİÇİN İŞARET
ÇEŞİTLİ YÖNTEMLERLE
İLETİŞİM KURARIZ
2
ÇEŞİTLİ STANDARTLAR
92/58/EEC
ANSI Z63.1-1979
67/548/EEC
ANSI 13.1- 1981
88/379/EEC
ANSI Z 535.1-1991
EN 14726
NFPA 704
ISO 3864
NPCA-HMIS
ISO 6309
OSHA 29 CFR-1910 144
BS 5499
OSHA 29 CFR-1910 145
BS 170
BS 5499:PART-1 1990
SAĞLIK-GÜVENLİK İŞARETLERİ YÖNETMELİĞİ
İŞÇİ SAĞLIĞI İŞ GÜVENLİĞİ TÜZÜĞÜ
TEHLİKELİ KİMYASALLAR YÖNETMELİĞİ
TS 7248 – ISO 3864
TS 10691 – ISO 6309
TS EN 14726
3
Fark edilmesi gereken yerlerde kullanırız
KAPILARDA
GEÇİTLERDE
BORDÜRLERDE
DİREKLERDE
KOLONLARDA
TAMPONLARDA
=EN SIK KULLANILANLAR
4
Örnek
5
Örnek
6
Örnek
7
YASAK İŞARETLERİ
BEYAZ ZEMİN ÜZERİNDE
KIRMIZI DAİRE VE KIRMIZI
BANT OLACAK
KIRMIZI BÖLÜM TABELANIN
%35’İ OLACAK
ARKADA BULUNAN RESİMİN
İFADE ETTİĞİ;
İŞ
EYLEM
MALZEME – DONANIM
YASAK ANLAMINA GELİR
YASAK ve TEHLİKE İŞARETLERİ
ÇALIŞTIRMAYINIZ
DOKUNMAYINIZ
İZİNSİZ GİRİLMEZ
ATEŞİLE
YAKLAŞMAYINIZ
SİGARA İÇMEYİNİZ
SİGARA İÇMEYİNİZ
YÜKASANSÖRÜDÜR
PERSONEL BİNEMEZ
ÇALIŞIRKEN
DOKUNMAYINIZ
KOŞMAYINIZ
CEP TELEFONU
KULLANMAYINIZ
SPREY
KULLANMAYINIZ
YANGINDA ASANSÖR
KULLANMAYINIZ
MAKİNE ÇALIŞIRKEN
YAĞLAMA YA DA
TEMİZLİK YAPMAK
YASAKTIR
BASMAYINIZ
SU İLE SÖNDÜRME
YASAK ve TEHLİKE İŞARETLERİ
TEHLİKE ve UYARI İŞARETLERİ
SARI ÜÇGEN ZEMİN VE
SİYAH ÜÇGEN ÇERÇEVE
ZEMİNDE BULUNAN
İŞARET, YAZI, RESİM VB
İÇERİĞİNE AİT
TEHLİKELERİ BİLDİRİR
SİYAH %35 YER KAPLAR
ALTINDA YAZI OLABİLİR
TEHLİKE ve UYARI İŞARETLERİ
DİKKAT
PATLAYICI MADDE
DİKKAT
YANICI MADDE
DİKKAT
ZARARLI MADDE
DİKKAT
ÇEVREYE ZARAR
VERİCİ MADDE
DİKKAT
RADYASYON
DİKKAT
ELEKTRİK
DİKKAT
YÜKSEK VOLTAJ
DİKKAT
AŞINDIRICI MADDE
!
DİKKAT
YAKICI MADDE
DİKKAT
TIBBİ ATIK
DİKKAT
DİKKAT
ZEHİRLİ MADDE
12
TEHLİKE ve UYARI İŞARETLERİ
DİKKAT TEHLİKE
PASLANDIRICI MADDE
BİYOLOJİK
RİSK/TIBBİATIK
KANSEROJEN MADDE
TEHLİKELİ
ZEHİRL MADDEİ
PATLAYICI MADDE
ELEKTRİK TEHLİKESİ
TEHLİKE BASINÇLI
GAZ
DİKKAT ALÇAK
TAVAN
13
TEHLİKE ve UYARI İŞARETLERİ
BAŞINIZADİKKAT
EDİNİZ
LAZER IŞINLARI
KESİLMETEHLİKESİ
BAŞINIZADİKKAT
İYONİZE OLMAYAN
RADYASYON
OPTİK RADYASYON
DÜŞÜK ISI
ADIMINA DİKKAT ET
RADYASYON
PATLAYICI
14
TEHLİKE ve UYARI İŞARETLERİ
DİKKAT SICAK SIVI
YÜKSEK SES
DÜŞÜK SICAKLIKTA
YANICI MADDE
SICAKZEMİN
YANICI MADDE
SOLUNMA TEHLİKESİ
GÜÇLÜ MANYETİK
ALAN
DİKKAT PİL DEĞİŞİM
ALANI
TAHRİŞEDİCİMADDE
DİKKAT DÖNEN
PARÇALAR
15
TEHLİKE ve UYARI İŞARETLERİ
ÖLÜMTEHLİKESİ
DÜŞMETEHLİKESİ
DİKKAT OTOMATİK
ÇALIŞMA
DÜŞME TEHLİKESİ
İŞMAKİNELERİNE
DİKKAT
DİKKAT MIKNATIS
SIKIŞMA TEHLİKESİ
ELİNİZ
SIKŞTIRMAYINIZI
DİKKAT YÜKSEKTE
AĞIRLIK
DİKKAT YÜKSEKTE
AĞIRLIK
16
TEHLİKE ve UYARI İŞARETLERİ
BAŞINIZA DİKKAT
UYARI TEHLİKE
TAŞIMA HATTINDA
YÜKSEK AĞIRLIK
DÜŞME TEHLİKESİ
KAYGAN ZEMİN
DÜŞME TEHLİKESİ
ENGEL
DİKKAT DERİN SU
DİKKAT GEMİ KIZAĞI
KUVVETLİ AKINTI
17
ZORUNLU HAREKET İŞARETLERİ
ZEMİN RENGİ : MAVİ
SEMBOL ve YAZI: BEYAZ
MAVİ RENK;
EN AZ %50 YER KAPLAR
Sembolün ifade ettiği şeyi
yapmak zorunludur
ZORUNLU HAREKET İŞARETLERİ
19
ZORUNLU HAREKET İŞARETLERİ
20
ZORUNLU HAREKET İŞARETLERİ
21
ZORUNLULUK İŞARETLERİ
Bazıları bilgi verir.
Sembolün ifade
ettiğini uygulamak
zorunludur.
ZORUNLULUK İŞARETLERİ
GENEL UYARI
KORNA ÇAL
BARET TAK
KULAK KORUMASI
TAKMAK ZORUNLU
GÖZ KORUMASI
TAKMAK
ZORUNLUDUR
23
ZORUNLULUK İŞARETLERİ
YÜZ SİPERİKULLAN
GAZ MASKESİ
TAKMAK
ZORUNLUDUR
TOZ MASKESİ
TAKMAK
ZORUNLUDUR
KAYNAK MASKESİ
TAKILMALIDIR
GÜVENLİK BOTU
GİYMEK ZORUNLUDUR
GÜVENLİK ELDİVENİ
TAKMAK ZORUNLUDUR
GÜVENLİK TULUMU
GİYMEK
ZORUNLUDUR
MASKE KULLAN
KAYNAK MASKESİ
KULLAN
KORUYUCU OLMADAN
ÇALIŞTIRMA
24
ZORUNLULUK İŞARETLERİ
ELLERİNİZİ YIKAYINIZ
GÜVENLİK KEMERİ
TAKMAK
ZORUNLUDUR
AĞIRLIKLARI
DİKKATLİ KALDIR
MAKİNE
KORUYUCULARINI TAK
DÜZGÜN İSTİFLE
KKD KULLAN
ATINIZ
BONE KULLANINIZ
SİPER KULLANINIZ
CAN YELEĞİNİGİY
25
ZORUNLULUK İŞARETLERİ
FİŞİ ÇIKARTIN
TOPRAKLAMA YAP
İŞ GÖZLÜĞÜKULLAN
ELLERİNİYIKAMADAN
ÇALIŞMA
YÜRÜYEN
MERDİVENLERİ
KULLAN
EMNİYET KEMERİNİ
TAK
FOSFORLU YELEK
GİY
BARİYER
KREMİKULLAN
TAMİR ETMEDEN
ÖNCE BAĞLANTIYI
KESİNİZ
PARAŞÜT TİPİ KEMER
KULLANINIZ
26
BİLGİ ve TALİMAT İŞARETLERİ
SAĞLIK VE GÜVENLİK
TABELALARI
YANGIN
TABELALARI
Sağlık güvenlik işaretleri
Sağlık ve güvenlikle ilgili bilgiler verir.
Sağlık güvenlik işaretleri
Toplanma alanı
TOPLUCA İŞARETLER
RENK
ANLAMI
KULLANIMI
DUR
Durma işaretleri
Acil durum işaret.
Yangın işaretleri
DİKKAT
Tehlike işaretleri
TEHLİKE
Dikkat işaretleri
YASAK
ŞEKİL
Kullanım işaretleri
ZORUNLUDUR Uygulama
işaretleri
GÜVENLİDİR
Sağlık işaretleri
Güvenlik işaretleri
Kaçış – Çıkış
yolları
30
TOPLUCA İŞARETLER
31
BORULARDA RENKLER
YANGIN
SU
BASINÇLI
HAVA
BUHAR – HAVA
ASİT-ALKALİ
YAĞLAR
GAZ
AKARYAKIT
DİĞER
32
Borularda tanıtım renkleri
RAL 6017
Sıvı haldeki su
RAL 6016
Sert su
RAL 8011
Makine yağları
RAL 3000
Yangın
Söndürme suyu
RAL 6018
RAL 1006
RAL 6019
RAL 4005
Yumuşak su
İçme suyu
Gaz boruları
Asit ve alkali
33
Borularda tanıtım renkleri
RAL 5015
Hava boruları
RAL 5012
RAL 6011
Azot boruları
RAL 7002
Enstrüman
havası
Havalandırma
ve tahliye
boruları
RAL 5017
RAL 9003
Normal –
basınçlı hava
RAL 9006
Su buharı
Akaryakıt
RAL 9011
Diğer borular
RAL 2003
Buhar boruları için bant rengi
34
Borularda tanıtım renkleri
Boyanması olanaksız olan borularda;
Duvar giriş çıkışlarında
Virajlarda
Vana – boru vb ekleme yerlerinde
5 Cm. kalınlığında 15 Cm. uzunluğunda
tanıtım renkleri uygulanabilir.
Belirli aralıklarla boruların akış yönleri
aynı renk oklarla gösterilebilir.
Borularda tanıtım renkleri
AÇIK
Basit tanıtma Rengi
KAPALI
VANA KONUMU
AÇIK
Emniyet Rengi
Emniyet Renklerinin Uygulanması
KAPALI
VANA KONUMU
KAPALI
AÇIK
36
Borularda tanıtım renkleri
Yangın söndürme suyu
Sulandırılmış nişadır
NH4OH
Asetilen
Yangın suyu
Yıkama suyu
Akış Yönü
Oksijen O2
Hidrojen H
Motor yağı
Doğal gaz
Mazot
37
Borularda tanıtım renkleri
38
Borularda tanıtım renkleri
39
Borularda tanıtım renkleri
40
Borularda tanıtım renkleri
41
Borularda tanıtım renkleri
42
BARETLERDE RENKLER
İşçi
Ustabaşı
Teknisyen
Yönetici
Mühendis
Misafir
İş Güvenliği
Kalite Kont.
Sağlık Personeli
Bakımcılar
43
K.K.D. Üzerindeki İşaretler
Hava kirliliğine
karşı koruma
Kimyasal risklere
karşı koruma
Kesilmeye karşı
koruma
Soğuğa karşı
koruma
Biyolojik risklere
karşı koruma
İtfaiyeci
kıyafetleri
Statik Elektriğe
karşı koruma
Sıcağa karşı
koruma
Mekanik risklere
karşı koruma
Radyasyona
karşı koruma
Makinelerin
hareketli
parçalarına karşı
koruma
Görülmeyi ve
fark edilmeyi
sağlayan giysi
44
Eldivenlerde işaretler
45
Gaz – Buhar Filtrelerinde renkler
A B -
E K -
Organik Gaz/Buhar
Tetraclormethane
İnorganik Gaz/Buhar
chlorine, hydrogen sulphide,
hydrogen cyonide
Asit Gaz / Buhar
Sulphur dioxide
Amonyak &Türevleri
Ammonia
46
Acil Çıkışların İşaretlenmesi
ÇIKIŞ
ÇIKIŞ
ÇIKIŞ
ÇIKIŞ
47
Acil Çıkışların İşaretlenmesi
Yangın bölgeleri
a) Bina toplam taban alanı 300m2’ den az ise tek bölge
b) Katlı binalarda birden fazla kullanıcı var ise ayrı ayrı bölge
c) Toplam taban alanı 300 m2 ‘ den fazla ise ayrı ayrı bölge
d) Özel yangın riski olan bölgelerin ayrı ayrı tanımlı olması
e) Herhangi bir yangın bölgesi alanı 2000 m2’ yi geçmemelidir
f ) Bir alanda, yangın yerinin belirlenmesi için bir kişi
tarafından kat edilen mesafe, 30 m’ yi geçmemelidir.
g ) Çok sayıda bölme var ise ve bu bölmeler kapalı tutuluyorsa
Kapalı kısımların dışına aydınlatma armatürleri
konulmalıdır.
h ) Toplam taban alanı ne olursa olsun ayrı ayrı birimler var ise
her biri bir yangın bölgesi olarak ele alınmalıdır.
48
Acil Çıkışların İşaretlenmesi
max 30 m
h max 1.4 m
h max 1.4 m
ÇIKIŞ
h max 1.4 m
49
Acil Çıkışların İşaretlenmesi
50
Acil Çıkışların İşaretlenmesi
Acil Çıkışların İşaretlenmesi
52
KİMYASAL MADDELERDE
TEHLİKE İŞARETLERİ
TEHLİKELİ KİMYASALLARIN ULUSLARARASI SEMBOLLERİ
1-PATLAYICI
5-İRRİTAN
2-TOKSİK
6RADYOAKTİF
3-PARLAYICI
7-ZARARLI
XITF+
8-AŞINDIRICI
4-OKSİTLEYİCİ
9-ÇEVREYE Z.
53
Tehlikeli Kimyasal Taşıyan Araçlarda İşaretler
Tehlikeli maddelerin depolaması
   
   
   
   
 






 
     
=Birlikte depolanmaz = Birlikte depolanabilir




55
Örnek
56
Örnek
57
Örnek
58
NFPA Tehlike İşaretleme Sistemi
• NFPA 704 İşaretleme Sistemi - The National Fire Protection
Association (NFPA) kimyasalların sağlık, yanıcı ve
reaktif tehlikelerini göstermek için bir sistem geliştirmiştir.
Kimyasallar, spesifik tedbir sembolleri ile sınıflandırılmışlardır. Bu
kodlamaya göre işletmede/işyerinde bulunan tüm hammaddeler ve
ürünler veya yardımcı malzemenin (temizlik malzemesi gibi) sağlık,
yanıcılık, reaktiflik ve eğer var ise özel notlar bulunur. Mikro
ayrıştırma algoritmasına göre aynı algoritma içinde bulunan
kimyasal maddelerinin kodları tehlike matrisi içine yazılır ve
yükseltme yapılır. Bulunan yeni kod artık o algoritmanın yeni
kodudur ve bu koda göre korunma önlemleri, acil eylem planı ve ilk
yardım uygulamaları tanımlanır.
• The National Fire Protection Association (NFPA) Tehlike
Derecelendirme Endeksi aşağıda verilmiştir
59
NFPA 704
4
4
3
3
1
2
1
0
YANICILIK
SAĞLIK
REAKTİF
ÖZEL BİLGİ
60
NFPA 704
4
Buhar veya sıvı
Girmek çok tehlikeli
3
Aşırı derecede
tehlikeli
Vücudu tamamen
kaplayan koruyucu
giysiler giy
2
Tehlikeli
Solunum koruyucusu
maske tak
Patlayabilir
Normal sıcaklıkta
tutuşabilir
Kuvvetli bir şok
veya ısı ile
patlayabilir
Hafif ısıtıldığında
tutuşabilir
Şiddetli bir kimyasal
değişim olasıdır
Az tehlikeli
Yanması için
önceden ısıtılmalıdır
Isıtılırsa karasızdır
Sıradan malzeme
Yanmaz
Normalde kararlıdır
1
0
Aşırı derecede
yanabilir
61
62
Sağlık ve Güvenlik İşaretleri
Yönetmeliği
• R. Gazete no:28762
Tarih: 11.09.2013
İÇERİK
•
•
•
•
Amaç ve kapsam
Tanımlar
İşveren hükümleri
Ekler
1.Amaç ve Kapsam
• Yönetmeliğin amacı işyerlerinde kullanılacak
güvenlik ve sağlık işaretlerinin uygulanmasıyla
ilgili kuralları belirlemektir
1.Amaç ve Kapsam
 Yönetmelik 20/06/2012 tarihli ve 6331 sayılı İş
Sağlığı ve Güvenliği Kanunu kapsamına giren
tüm işyerlerini kapsar. Ancak,
 Tehlikeli maddelerin,preparatların, ürünlerin
veya malzemelerin piyasa arzında kullanılan
işaretlemelerde,
 Karayolu,demiryolu, iç su yolu deniz ve hava
taşımacılığında kullanılmaz
2. Tanımlar
•
•
•
•
•
•
•
•
Güvenlik ve sağlık işaretleri
•Yasak işareti
•Uyarı işareti
•Emredici işaret
•Acil çıkış ve ilkyardım işaretleri •Bilgilendirme işareti
•İşaret levhası
•El bilgi levhası
•Güvenlik rengi
•Sembol veya piktogram
•Işıklı işaret
•Sesli sinyal
•Sözlü iletişim
•El işareti
•Operatör
•İşaretçi
3. İşverenin Yükümlülükleri
İşveren, 6331 sayılı İş Sağlığı ve Güvenliği
Kanununun 10 uncu maddesinin birinci fıkrası
gereğince işyerinde gerçekleştirilen risk
değerlendirmesi sonuçlarına göre;
işyerindeki risklerin ortadan kaldırılamadığı veya
toplu korumaya yönelik teknikler veya işin
organizasyonunda kullanılan önlem, yöntem veya
süreçlerle yeterince azaltılamadığı durumlarda,
bu Yönetmelikte yer aldığı şekliyle sağlık ve güvenlik
işaretlerini bulundurur ve uygun yerlerde
kullanılmasını sağlar.
3. İşverenin Yükümlülükleri
 İşyerinde kullanılan sağlık ve güvenlik işaretleri
hakkında çalışanları veya temsilcilerini
bilgilendirir.
 İşaretlerin anlamları ve bu işaretlerin
gerektirdiği davranış biçimleri hakkında,
çalışanların eğitim almasını sağlar.
 Bu Yönetmeliğin kapsadığı konular ile ilgili
çalışanların veya temsilcilerinin görüşlerini alır
ve katılımlarını sağlar.
4. EK I
Sabit ve kalıcı İşaretler
• Yasaklamalar, uyarılar, yapılması zorunlu işler acil kaçış
yolları,ilk yardım bölümlerinin yerleri
• Yangınla mücadele ekipmanının bulunduğu yerler, işaret
levhası ve kırmızı renkle kalıcı şekilde
• Konteynır ve borular üzerindeki işaretler(ek III’e göre)
• Engellere çarpma veya düşme riski olan yerler
• Trafik yolları
• Geçici işaretler
• Tehlike sinyali vermek,
• Çalışanların acil tahliyesi için Işıklı işaretler,
• Sesli sinyaller ve/veya sözlü iletişim
Renk
Anlamı ve amacı
Talimat ve Bilgi
Yasak işareti
Tehlikeli hareket veya davranış
Tehlike alarmı
Dur, kapat, düzeneği acil durdur , tahliye et
Yangınla mücadele
ekipmanı
Ekipmanların yerinin gösterilmesi ve ne olduğu
Sarı
Uyarı işareti
Dikkatli ol, önlem al, kontrol et
Mavi(1)
Zorunluluk işareti
Özel davranış yada eylem. Kişisel Koruyucu donanım
kullan
Yeşil
Acil çıkış, ilk yardım
işareti
Kapılar, çıkış yerleri ve yolları, ekipman, tesisler
Kırmızı
(1)Mavi:
Sadece dairevi bir şekil içinde kullanıldığında
emniyet rengi kabul edilir.
(2) Parlak
turuncu:
Emniyeti işaretleri yerine sarı yerine
kullanılabilir.Özellikle zayıf doğal görüş şartlarında bu
renk çok dikkat çekicidir.
4. EK I
• İşaretler çok sayıda işaret birbirine yakın şekilde
yerleştirilmeyecek
• Karıştırılma ihtimali olan iki ışıklı işaret çok yakında
kullanılmayacak
• Işıklı bir işaret diğer ışıklı işaretin çok yakınında kullanılmayacak
• Birden fazla sesli sinyal aynı anda kullanılmayacak
• Çok fazla ortam gürültüsü olan yerlerde sesli sinyal
kullanılmayacaktır
• Yeterli sayıda yerleştirilecek, düzenli aralıkla temizlenecek, bakımı
yapılacak
4. EK I
• İşaretlerin sayı ve yerleştirileceği yerler, tehlike
büyüklüğü ve uygulanacağı yere göre
belirlenecektir
• Enerji kaynağıyla çalışan işaretlerde yedek
enerji kaynağı olacak ve derhal çalıştırması
sağlanacaktır
• Işıklı işaret ve sesli sinyal kullanılıp
durmasından hemen sonra tekrar çalışılabilir
olacaktır
4. EK II
Yasaklayıcı işaretler
• Daire biçiminde
• Beyaz zemin üzerine siyah piktogram, kırmızı
çerçeve ve diyagonal çizgi(kırmızı kısımlar
işaret alanının en az %35’ini kapsayacaktır)
Sigara İçilmez
4. EK II
Uyarı işaretleri
• Üçgen içerisinde
• Sarı zemin üzerine siyah piktogram, siyah
çerçeve ve diyagonal çizgi(sarı kısımlar işaret
alanının en az %50inin kapsayacaktır)
Elektrik Tehlikesi
4. EK II
Emredici işaretler
• Daire biçiminde
• Mavi zemin üzerine beyaz piktogram,(mavi
kısımlar işaret alanının en az %50 sini
kapsayacaktır)
Baret Tak
4. EK II
Acil çıkış ve ilk yardım işaretleri
• Dikdörtgen veya kare biçiminde
• Yeşil zemin üzerine beyaz piktogram(yeşil
kısımlar işaret alanın en az %50 sini
kapsayacaktır)
4. EK II
Yangınla mücadele işaretleri
• Dikdörtgen veya kare biçiminde
• Kırımızı zemin üzerine beyaz piktogram(kırmızı
kısımlar işaret alanın en az %50 sini
kapsayacaktır)
Yangın Söndürme Cihazı
4. EK III
• Boru ve Kaplar Üzerindeki işaretlerle İlgili Asgari
Gerekler
• İçinde tehlikeli madde veya aparatların bulunduğu veya
depolandığı kaplar,borular renkli zemin üzerine
piktogram veya etiketle işaretlenecek
• Katlanmaz,kendinden yapışkanlı veya boyama
biçiminde olacak, görünür yüzeylere yerleştirilecek
• Vanalar ve bağlantı yerleri gibi tehlikeli noktaların
yakınına uygun aralıklarla konulacak
• Değişik tehlikeli madde veya aparatın depolandığı
yerlerde,genel tehlikeyi belirten uyarı işareti olabilir
4. EK IV
• Yangınla Mücadele İşaretleriyle İlgili Asgari
Gerekler
• Yangınla mücadele ekipmanları kırmızırenk
kullanılacaktır ve EK II, bölüm 3.5 de verilen
işaretler kullanılacaktır
4. EK V
• Engeller ,Tehlikeli Yerler, Trafik Yollarının
Belirlemek İçin Kullanılan İşaretler İle İlgili
Asgari gerekler
• Engellere çarpma, düşme veya nesnelerin
düşme tehlikesinin bulunduğu yerler, birbirini
takip eden sarı siyah veya kırmızı-beyaz
şeritlerle yaklaşık 45 derece açıyla ve aynı
büyüklükte boyanacaktır.
4. EK V
• Trafik yollarının işaretlenmesi
Çalışma yerlerinin biçimi kullanım biçimi ve
ekipmanlar işçilerin korunmasını gerektiriyorsa
araç trafiğine açık yollar sarı veya beyaz renkli
sürekli şeritlerle araçlar ve araçlara yakın
bulunabilecek nesneler arasında emniyetli
mesafeyi belirleyecek şekilde çizilecektir
• Işıklı işaretler için asgari kurallar
• Bir aygıt hem sürekli hem de aralıklı işaret
gönderiyorsa ,aralıklı gönderilen işaret sürekli
işaretin belirttiğinden daha fazla tehlikeli bir
durumu veya acil olarak yapılması
istenen/emredilen durumu ifade eder
• Ciddi tehlikeyi bildiren yanıp sönen ışıklı
işaretler özel olarak gözlem altında tutulacak
ve yedek bir lamba bulundurulacaktır
4. EK VII
• Sesli sinyaller için asgari kurallar
• Bir aygıt hem sabit ve değişken sinyal
yayıyorsa; aygıtın yaydığı değişken frekanslı
sinyal, sabit frekanslı sinyale göre daha fazla
tehlikeli bir durumu veya acil olarak yapılması
istenen/emredilen durumu ifade eder
• Tahliye işaretleri sürekli olacaktır
4. EK VII
Sözlü haberleşme için asgari kurallar
Başlat: bir işlem veya hareketi başlatmak için
Dur: Bir hareketi durdurmak veya sona erdirmek
Tamam: Bir işlemi sona erdirmek
Yukarı: Bir yükü yukarı kaldırmak için
Aşağı: Bir yükü aşağı indirmek için
İleri-geri-sağ-sol: uygun el işaretleriyle eşgüdümlü
kullanım
• Kes: Acil olarak durdurmak için
• Çabuk: Güvenlik nedeniyle bir hareketi hızlandırmak
için kullanılacaktır
•
•
•
•
•
•
•
4.EK VIIII
El İşaretleri için Asgari gerekler
•
•
•
•
İşaretçi: El–kol hareketleri ile İşaretleri veren kişi,
Operatör: İşaretçinin talimatları ile hareket eden kişi
İşaretçi, operatöre manevra talimatlarını vermek için el–kol
hareketleri kullanacaktır.
İşaretçinin esas görevi; manevraları yönlendirmek ve manevra
alanındaki çalışanların güvenliğini sağlamaktır.
İşaretçi, ceket, baret, kolluk veya kol bandı gibi ayırt edici
eşyalardan bir veya daha fazlasını giyecek ya da uygun bir
işaret aracı taşıyacaktır.
Ayırt edici eşyalar; parlak renkli, tercihen hepsi aynı renkte ve
sadece işaretçilere özel olacaktır.
87
4. Ek VII
A.Genel İşaretler
BAŞLAT Hazır ol
Başlama komutu
Avuç içleri öne bakacak şekilde
her iki kol yere paralel
DUR
DUR
Kesinti/ ara
Hareketi durdur
Avuç içi öne bakacak şekilde sağ
kol yukarı kalkık
TAMAM İşlemin sonu
Her iki kol göğüs hizasında eller
kenetli
4. Ek VII
B.Dikey Hareketler
KALDIR
Sağ kol avuç içi öne bakacak şekilde
yukarı kalkıkken yavaşça daire çizer
İNDİR
Sağ kol avuç içi içeri bakacak şekilde yere
doğru indirilmişken yavaşça daire çizer
DÜŞEY
MESAFE
Mesafe her iki elin arasındaki boşlukla
ifade edilir
4. Ek VII
C.Yatay Hareketler
İLERİ
Her iki kol avuç içleri yukarı bakacak şekilde
bel hizasında bükülüyken kollar dirsekten
kırılarak yukarı hareket eder
GERİ
Her iki kol avuç içleri aşağı bakacak şekilde
göğüs önünde bükülüyken kollar dirsekten
kırılarak yavaşça gövdeden uzaklaşır
SAĞ
İşaretçinin
sağı
Sağ kol avuç içi yere bakacak şekilde yere
paralel sağa uzatılmışken sağa doğru
yavaşça küçük hareketler
SOL
İşaretçinin
solu
Sol kol avuç içi yere bakacak şekilde yere
paralel sola uzatılmışken sola doğru yavaşça
küçük hareketle
4. Ek VII
YATAYMESAFE
Eller arasındaki boşluk mesafeyi
ifade eder
TEHLİKE acil dur
Avuç içleri öne bakacak şekilde her
iki kol yukarı kalkık
TEŞEKKÜRLER
ZONGULDAK HALK SAĞLIĞI MÜDÜRLÜĞÜ
Çevre ve Çalışan Sağlığı Şube Müdürlüğü
92
