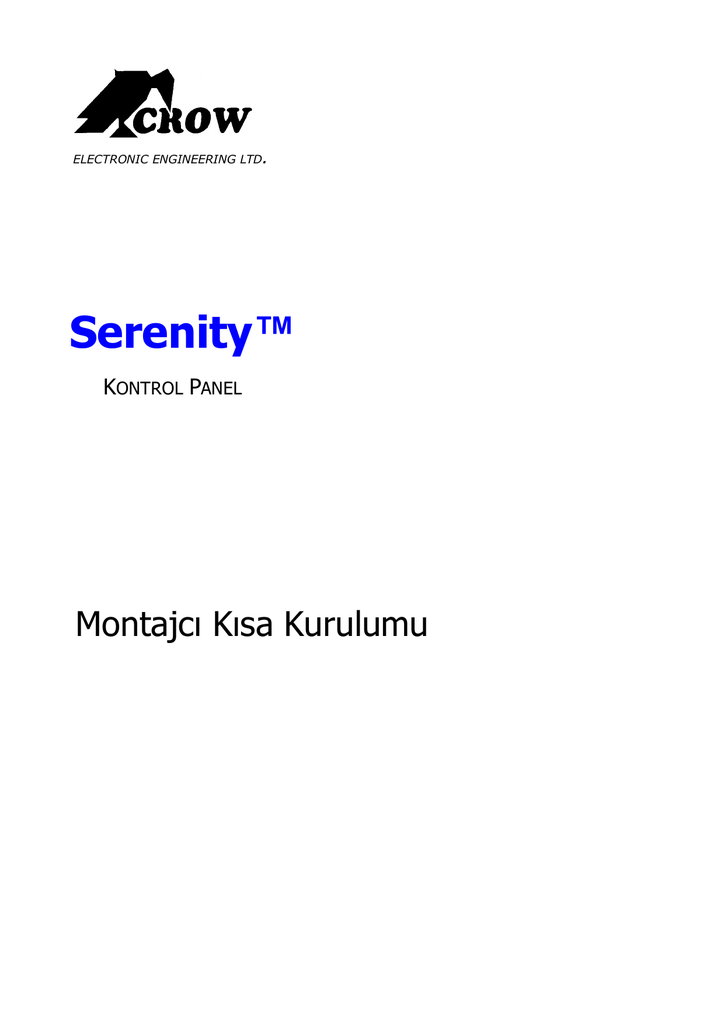

ELECTRONIC ENGINEERING LTD.
Serenity™
KONTROL PANEL
Montajcı Kısa Kurulumu
SERENITY – technician Guide
IMPORTANT NOTICE
All information and data contained in this document is proprietary and confidential. CROW Electronic Engineering Ltd.
shall not be liable, in any event, for any claims for damages or any other remedy in any jurisdiction whatsoever, whether
in an action in contract, tort (including negligence and strict liability) or any other theory of liability, whether in law or
equity including, without limitation, claims for damages or any other remedy in whatever jurisdiction, and shall not
assume responsibility for patent infringements or other rights to third parties, arising out of or in connection with this
document.
Further, CROW Electronic Engineering Ltd. reserves the right to revise this publication and to make changes to its
content, at any time, without obligation to notify any person or entity of such revision changes. These materials are
copyrighted and any unauthorized use of these materials may violate copyright, trademark, and other laws. Therefore,
no part of this publication may be reproduced, photocopied, stored on a retrieval system, or transmitted without the
express written consent of CROW Electronic Engineering Ltd. Any new issue of this document invalidates previous issues.
©CROW Electronic Engineering Ltd. 2005. All rights reserved.
Information in this document is subject to change without notice. No part of this document may be reproduced or
transmitted in any form or by any means, electronic or mechanical, without express written permission of CROW
Electronic Engineering Ltd..
P/N
February 2013
2
Keypad Fonksyonları + Alphanumeric Tuşlar
Bu tuşlar aracılığı ile alarm kurmak , komut girişi yapabilmek , system hata ve
mesajlarını görmek vb.işlemleri gerçekleştirebilrisniz. Ek olarak programlama
yapabilmek acil durum alarmları yaratabilmek içinde kullanabilirsiniz.
Table 1: Keypad Tuş ve açıklamaları
Tuş
1,2,3….0
Açıklama
Numara yada harf girişi için kullanılabilir. Numara 1 boşluk
(+) ve (,) sembol girişi içinde kullanılabilir
P tuşu kullanımı :
1. Program moduna geçiş için (örn: P000000e)
2. Nokta (.) işareti (örn:192.168.0.0)
3. Program komutu girmek için ( P1E)
P=program E=ENTER
ENTER tuş
A tuşu alarmı kurmak için ARM
- özelleştirilebilir
B tuşu bypass için kullanılabilir - özelleştirilebilir
1.C tuşu MEMORY olay görüntüleme – özelleştirilebilir
2. Bazı durumlarda butun kutuları işaretle özelliğinide
barındırır
1. D tuşu chime özelliğini açma kapama - özelleştirilebilir
2. Bazı durumlarda bütün kutulardaki işaretleri kaldırma
özelliğini barındırır
"A" & "B" tuşları birlikte basıldığında “Yangın” alarmı
oluşacaktır
"B" & "C" tuşları birlikte basıldığında “Sağlık” alarmı
oluşacaktır
"C" & "D" tuşları birlikte basıldığında “Panik” alarmı
oluşacaktır
A...B...C…Z metin yazmak için kullanılabilir
NOTE: A, B, C ve D tuşları özelleştirilebilir , (program address P114).Programa P000000E
yapılarak giriniz ardından P114E1E yada menüden menu 
program Tuş Takımı 
funksyon düğmeleri
3
SERENITY – technician Guide
Table 2: Ana Ekran Tuş & Sembol Açıklamaları
Tuş/
Grafik
uyarısı
Açıklama
ENTER ve işlem onaylama
ARM yada DISARM dok. Tuş ve alarm
kurulu/kapalı bilgisi ışıKlı gösterge
Alarm/Hata durum bildirimi ışıklı gösterge
ESC yada ÇIKIŞ tuşu
A,B,C,ve D tuş fonksyon hatırlatıcısı
Çıkış kontrolu ve çıkış durum göstergesi
Açık zonları göster
Menü listesini görme
Uygulama tuşu
ARM/Disarm durum bildirme ışığı
Önemli Not: <Kilit> ve <A> tuşları sadece çıkış geçikmesi süresince kapama yapabilir.
4
Ana Menü Komutları
Ana menu butonuna basınızn
gezebilirsiniz.
bütün ana menu listesini aşağı yukarı okları kullanarak
Fabrika ayarı control menu listesi aşağıdaki gibidir :
-Arm Bölge 1
- Stay arm Bölge 1
- Bypass
- Bypass group
- Zamanlanmış görevleri aktif et
- Chime
- Hızlı Programlama
-Lokal menü
-Olay görüntüleme (Memory)
-Telefon no çevir
-Sesli mesaj
Ana Menü Listesini Özelleştirme
Montajcı her keypad için kendi özelleştirilmiş ana menusunu yaratabilir. Bunu iki farklı yöntem
ile gerçekleştirebilir:
1. Program Modu --> Keypads(Tuş takımı) --> Control Menu(control menu)
2. Komut kullanrak P000000E P113E 1 E
Önemli Not: Sesli mesaj kayıt süresi totalde 2 dakikadır:
5
SERENITY – technician Guide
Table 3: Alarm/Trouble Grafik Semboller
Alarm Sembol görüntüleri
Ana Ekran
Görüntüsü
Açıklama
Alarm
durumunda
Ekran
Görünümü
Flas yanıyor ise–Çıkış geçikme
süresi Sabit yanıyor- Alan
ARM durumunda
Bölge STAY konumunda
Flas yanıyor – Devam eden
hata durumu
Sabit yanıyor - trouble hataları
Açık Zone
Zone tamper yada düşük pil
uyarısı
Ana şebeke güç hatası
Sigorta hatası
Düşük akü (panel)
CAN BUS Hatası
Ethernet Hatası
GSM/GPRS Hatası
Telefon hattı hatası
Panel Tamper
6
RF Blokajı
Kablosuz ürün düşük akü
Kumanda düşük akü
Alan hazır değil – Numara 1
partiton 1 i temsil eder
Zone Tamper
Çıkış Tamper
Çıkış düşük akü
Çıkış izleme hatası
10 yanlış kod denemesi
Partiton 4 Kurulu
Zone Bypass
Alarm
EX. 4. Partitonda zone açık
Zone kaybı
Zamanlanmış zone şifresi aktif
7
SERENITY – technician Guide
Keypad Kullanım Kolaylıkları
Örnek 1: Zone Numarası seçeme
1.
2.
Option 1: Montajcı zonlar arası geçişi “ + yada – " tuşları ile kontrol edebilir
Option 2: Montajcı direk olarak zone numarasını girerek ilgili zona gidebilir. Örn: 08
Örnek 2: Çıkış Numarası seçeme
1.
2.
Option 1: Montajcı çıkışlar arası geçişi “ + yada – " tuşları ile kontrol edebilir
Option 2: Montajcı direk olarak çıkış numarasını girerek ilgili çıkışa gidebilir. Örn: 16
8
Örnek 3: Bypass Zone Numarası seçeme
1.
2.
Option 1: Montajcı zonlar arası geçişi “ + yada – " tuşları ile kontrol edebilir
Option 2: : Montajcı direk olarak zone numarasını girerek ilgili zone a gidebilir. Örn: 31
PROGRAMLAMA TÜRLERİ
Toplam 4 adet farklı programlama metodu vardır:
1. Lokal konfigurasyon
2. Hızlı programlama
3. Montajcı Programı
4. Kullanıcı Programı
İlk iki metoda erişmek için ekran üzerindeki menu tuşuna basınız .3 ve 4. Metoda erişmek için
P000000e yada P1234E (fabrika ayarı) kullanılarak giriş yapabilirsiniz.
Note:
tuşları yukarı aşağı hareketleri yapmanıza olanak sağlamaktadır
oanylamak için Enter tuşuna basınız.
1. Lokal Konfigurasyon – Aşağıdaki fontsyonları içerir:
- Dil
- keypad Sesi
- Ekran Parlaklığı
- Mikrofon hassasiyeti
- Hoparlör ses düzeyi
Lokal Konfigurasyon Moduna Nasıl Girilir:
Ana menu butonuna basınız.
9
SERENITY – technician Guide
1.
aşağı ok tuşunu kullanarak Lokal Konfigurasyon moduna geliniz
2. Enter yada işaretli butona basınız
3.
tuşlarını kullanrak menu içinde fonksyonları görünüz.
4. İstenilen ayarda Enter yada onay tuşuna basınız
10
5. İstenilen dili seçip enter yada onay tusuna basınız.
2. Hızlı Programlama –
Bu program modu Serenity için montajcının programlama kodlarını bilmesini
gerektrimeden paneli devreye alamak için gerekli tüm adımlara montajcıyı yöneltmesi için
tasarlanmıştır.
Note: Montajcı ilk kurulumda hızlı programlama yaparak paneli konfigre etmesi önerilir,
sonraki işlemlerde programa direkt girerek işlem yapması tavsiye olunur.
Hızlı programlama Parametreleri
1. Montajcı Kodu.
2. Sistem Tarih Saat ayarları.
3. Haberleşme kanalları seçimi->
CID PSTN veya CID GSM veya SIA PSTN veya SMS veya
Sesli mesaj PSTN, Sesli mesaj GSM seçiniz.
4. Haberleşme kanalları telefon numarası yada merkez ip adresi 1-4
5. Yedek kanalları seçme 1-4.
6. Partiton 1 Abone numarası kanal 1-4.
7. Partiton 2 Abone numarası kanal 1-4.
8. Partiton 3 Abone numarası kanal 1-4.
9. Partiton 4 Abone numarası kanal 1-4.
10. Partiton isimleri 1-4.
11. Partiton çıkış süreleri 1-4.
12. Kablosuz zone tanıtma 1-32.
13. Zone çıkış geçikmeleri 1-32.
14. Stay mod zone 1-32.
15. Zone isimleri 1-32.
16. Zone 1-32 Partiton 1 ait.
17. Zone 1-32 Partiton 2 ait.
18. Zone 1-32 Partiton 3 ait.
19. Zone 1-32 Partiton 4 ait.
20. Zone giriş geickme süreleri 1-32.
21. Kullancı isimleri 1-4.
22. Kullanıcı kodları 1-4.
23. Kumanda tanıtımı 1-4.
24. Kullanıcı 1-4 proximity kart tanıtımı.
25. Partiton 1 e ait kullanıcılar.
26. Partiton 2 e ait kullanıcılar.
27. Partiton 3 e ait kullanıcılar.
28. Partiton 4 e ait kullanıcılar.
29. Uzak bağlantı şifresi
30. Zone yürüme testi.
11
SERENITY – technician Guide
Note: Bu ayarlara girebilmek için montajcı şifresi gerekmektedir. Fabrika ayarı
(000000)
Hızlı Programlama moduna Nasıl Girilir
1. Ana ekrandaki menu tuşuna basınız
2.
aşağı ok tuşunu kullanarak Hızlı Programlama moduna geliniz
3. Enter yada Onay tuşuna basınız
4. Montajcı şifresini girerek enter yada onay tuşuna basınız.
12
5.
sağ ok kullanrak başlıklar arası geçişi yapınız.
3. Montajcı Program Modu –
Bu Program modunda bütün montajcı ayarları
değiştirilebilir. Kod yada menu radımı ile menülere ulaşabilirsiniz.
13
SERENITY – technician Guide
Programcı Moduna Nasıl Girirli
Montajcı Moduna girmek için

Keypad kullanılarak P<000000>Enter yapın

(not : P=Program E=Enter )
Note: Fabrika ayarı montajcı kodu (000000)
1. P tusuna basıp ardından montajcı şifresini giriniz (P 000000 E)
2.
tuşlarını kullanarak başlıklar arasında gezebilirsiniz.
4. Kullanıcı Program Modu – Son kullanıcı için hazırlanmış program modu
kısıtlı olarak programa müdahale imkanı sağlamaktadır.
Fabrika ayarı sadece kullanıcı 1 bu moda giriş yaparak gerekli ayarları değiştirebilir.
Programa girmek için fabrika yarı P1234 Enter
Kullanıcı Program Menüzsüne giriş yöntemleri
1. Ana menu tüuşuna basarak : P<kullanıcı kodu>E (e.g. P1234E)
14
2. Program tuşuna basarak Menu ProgramşifrerKullanıcı kodu (1234)
Son Kullanıcı Program Yetkileri
Fabrika ayarı sadece kullanıcı 1 için açıktır
1. Kullanıcılar->Kullanıcı ayarları->Kullanıcı seçimi # kod 1-64.
->Kullanıcı adı 1-64.
->Zamanlanmış görevler->Kullanıcı 1 zamn.görev 1-8
-> Yetkiler->Kullanıcı 1 konumuna girebilir.
-> Kumanda ->Kumanda tanıtma 1-64
->Kumanda bulma
->Kumanda silme 1-64.
-> Kart okuyucu ->Kart tanıtma 1-64
->Kart bulma
->Kart silme 1-64.
2. Çıkışlar->Kablosuz çıkış->kablosuz çıkış tanıtma 1-16.
->Kablosuz çıkış bulma
->Kablosuz çıkış slime 1-16.
3. Tarih ve saat->system tarih saat->
->Sistem tarih saat
15
SERENITY – technician Guide
-> Gün ışığından yararlanma
->GMT zone
->Tarih formatı->
->Avrupa DD.MM.YYYY
->Amerika MM.DD.YYYY
4. Zamanlanma bölgeleri->Ayarlar->Zamanlanmış bölge başlama 1-8
-> Zamanlanmış bölge bitiş 1-8.
->Zamanlanmış bölge 1-8 day.
-> Zamanlanmış bölge şifresi 1-8.
->Tatil günleri 1-8.
->Bölge atamaları-> Zamanlanmış bölge 1-8 bölge atamaları 1-4.
->Çıkış atamaları-> Zamanlanmış bölge 1-8 çıkış atamaları 1-16.
->Kullanıcı atamaları->Kullanıcı 1-64 Zamanlanmış bölge kontrolü
ile 1-8.
5. Zones->Kablosuz zone->zone tanıtma 1-32.
->Kablosuz zone bulma.
->Kablosuz zone silme 1-32.
6. Raporlama kanalları->Ayarlar->kanal 1-8 telefon numarası
7. İletişim->Uzak bağlantı ->
-> Uzak bağlantı şifresi.
-> Uzak bağlanrı sadece alarm kapalı iken.
-> Direk bağlantıya izin ver.
8. Misc (Diğer) ->Panel seçenekleri ->montajcı konumuna direct geçiş.
->Sesli yönlendirme Açık/Kapalı
-> Panel başlığı
-> Kullanıcı seçenekleri->Şifreleri montajcıdan sakla.
-> Alarm kapada sesli mesaj aç
->Çeşitli->Akü voltajı.
->Zone walk test.
->RSSI test.
->GSM module info.
->Ethernet module info.
->Manuel test 1-8 ch.
16
Serenity Bulut’a yönlendirme kılavuzu
Desteklenen platformlar

İOS cihazlar version 5.1 ve üstü

Android cihazlar version 4.03 ve üstü

PC HTML5 destekli
Panel Ayarları
1. Programcı moduna girini P 000000 E -> İletişim(Comminication) ->Uzak
erişim(remote acces)
2. Fabrika ayarı olan 12345678 şifresini değiştiriniz(tercihinize bağlı)
17
SERENITY – technician Guide
3. Okları kullanarak “uzaktan direct erişime izin ver”(“enable direct
access” seçeneğini seçiniz .
4. Bulut ip adresi girmek için oklar ile “uzaktan erişim server
adresi”(“Remote access server address”) ne gidiniz ip olarak
62.219.0.42 giriniz.
5. “Uzaktan erişim Portu”(“Remote access Port”) 4700 giriniz.
18
Paneliniz bulut bağlantısı için hazırdır.
Serenity Network Ayarlamaları
1- P 000000 E ile menüye giriniz “İletişim” (“communication”) -> ardından “TCP-IP”
seçiniz.
2- Tcp-ıp yi aktif edin.
19
SERENITY – technician Guide
3- DHCP yi kapatın
4- Serenity panel için sabit bi rip belirleyin ve giriniz.
20
5- Subnet mask ve gateway ayarlarını yapınız.
6- “TCP uzak bağlantı portu”(“TCP remote Control Port”) 3064 olduğundan emin olunuz
ÖNEMLİ NOT : PANELE VERDİĞİNİZ İP ADRESİNE MUTLAKA
3064 NOLU PORTU TCP VE UDP OLARAK YÖNLENDİRMESİNİ
YAPINIZ.
21
SERENITY – technician Guide
Serenity Bulut Hesabı Açma
1- www.thecrowcloud.com sitesine gidiniz.
2- “Create Account” ikonuna tıkalyarak gelecek olan formu doldurunuz.
22
Bütün bilgileri eksiksiz olarak doldurunuz “MAC Adress” kısmına ise serenity paneliniz
yanında bulunan etikette yazan mac aderini arada noktalama olmadan örnekteki gibi
yazınız. Örn: 0013A10214F6
Mac adersini Programa girerek “diger” bölümündende bulabilirsiniz.
Serenity Bulut Hesabı Ayarları
23
SERENITY – technician Guide

Bu hesaba ek paneller ekleyebilirsiniz.

Şifrelerinizi saklayabilirsiniz.

Email ayarlarını açma/kapama yapabilirsiniz.
Serenity Mobil Uygulaması
1- Uygulamayı Google play store yada Apple storedan indirebilirsiniz.
2- Uygulamayı çalıştırın
3- Kullanıcı bilgilerini giriniz.
Masa üstü Crome tarayıcısı ile www.thecrowcloud.com:3068 linkine giderek masa üstü
uygulamalarındanda panelinizi yönetebilirsiniz.
24
