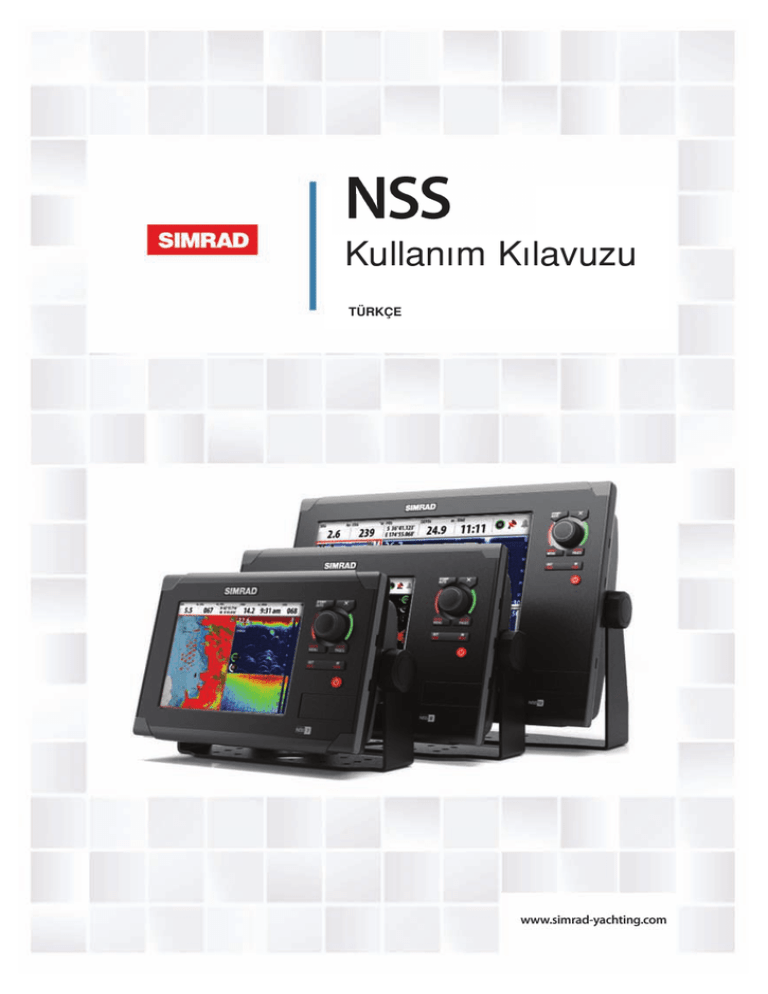

sımrad nss

EK
Kullan›m K›lavuzu
TÜRKÇE
ΩUyar›: r›:
Önsöz
Navico bu ürünü sürekli gelifltirdi¤inden dolay›, k›lavuzun bu bask›s›na yans›t›lmayabilecek de¤ifliklikleri istedi¤imiz zaman yapma hakk›m›z› sakl› tutuyoruz.
Yard›ma ihtiyaç duyarsan›z, en yak›n distribütöre baflvurun.
Cihaz› ve göndericileri kazalara, yaralanmaya veya maddi hasara sebep olmayacak flekilde takma ve kullanma kullan›c›n›n sorumlulu¤udur. Bu ürünün kullan›c›s› güvenli tekne kurallar›na uymakla yükümlüdür.
NAVICO HOLDING AS., BAY‹LER‹ VE fiUBELER‹ ÜRÜNÜN KAZALARA, HASARA NEDEN OLACAK VEYA YASALARI ‹HLAL EDECEK fiEK‹LDE KULLANILMASINDAN SORUMLU DE⁄‹LD‹R.
Uygulanan Dil: Bu beyanname, kullan›m k›lavuzlar› ve ürünle ilgili di¤er bilgiler
(Dokümanlar) baflka bir dile/dilden çevrilebilir (Çeviri). Dokümanlar›n Çevirisinde
uyuflmazl›k ç›kmas› durumunda, doküman›n ‹ngilizce versiyonu doküman›n resmi versiyonu olacakt›r.
Bu k›lavuz, bask› s›ras›ndaki ürünü temsil eder. Navico Holding AS., bayileri ve
flubeleri haber vermeden teknik özellikleri de¤ifltirme hakk›n› sakl› tutar.
Telif Hakk›
Telif Hakk› © 2011 Navico Holding AS.
Garanti
Garanti belgesi ayr› bir doküman olarak verilir.
Herhangi bir sorunuz oldu¤unuzda, ekran›n›z›n veya sisteminizin web sitesine
bak›n.
www.simrad-yachting.com
Beyannameler ve uyumluluk
Bu cihaz, uluslar aras› sular ve AB ve E.E.A ülkeleri taraf›ndan yönetilen sahil
deniz sular›nda kullan›m için amaçlanm›flt›r. Detayl› bilgi için NSS Montaj K›lavuzuna bak›n.
Bu k›lavuz hakk›nda
Bu k›lavuz, Simrad NSS sistemlerini çal›flt›rmak için bir referans k›lavuzdur. K›lavuz, tüm parçalar›n tak›ld›¤›n›, ayarland›¤›n› ve sistemin kullan›ma haz›r oldu¤unu varsayar.
K›lavuz ayr›ca, kullan›c›n›n temel bir seyir bilgisi, denizcilik terminolojisi ve deneyimi oldu¤unu da varsayar.
Bu k›lavuz radar, sonar ve AIS gibi cihazlar›n nas›l çal›flt›¤› ile ilgili geçmiflten gelen temel bilgileri kapsamaz. Bu tip bilgileri web sitemizde bulabilirsiniz.
www.simrad-yachting.com/en/Support/Library/.
Okuyucunun dikkat etmesini gerektiren önemli yaz›lar afla¤›daki gibi vurgulanm›flt›r:
‘ Not: Okuyucunun dikkatini aç›klamalara veya baz› önemli bilgilere çekmek için
kullan›lm›flt›r.
ΩUyar›: Personeli, yaralanma ve/veya ekipman hasar› tehlikesine
karfl› uyarmak gerekti¤inde kullan›l›r.
Önsöz | NSS Kullan›m K›lavuzu
|1
Yaz›l›m
Bu k›lavuz, Pazar 1’e (RTM1) sürülen Simrad NSS için yaz›lm›flt›r. Sürüm versiyonu için web sitesine göz at›n.
Not: Yukar›daki About (hakk›nda) diyalog kutusu sadece bir örnektir ve cihaz›n›za kurulan yaz›l›m ile uyumlu olmayabilir.
Bu k›lavuz, yeni yaz›l›m sürümleriyle uyumlu olmak için sürekli güncellenmektedir. Mevcut k›lavuzun en son sürümünü www.simradyachting.com sitesinden indirebilirsiniz.
2|
Önsöz | NSS Kullan›m K›lavuzu
‹çindekiler
7
7
8
Girifl
NSS’nin ön paneli ve tufllar
NSS ekran›
11
11
11
11
12
12
13
Temel ‹fllemler
Güç tuflu
Dokunmatik ekran›n kullan›lmas›
Sayfalar ve paneller
Menüler
Diyalog kutular›
Denize Adam Düfltü iflaretinin yerlefltirilmesi
14
14
14
14
14
15
16
17
17
18
19
20
Haritalar
Harita ekran›
Harita ölçe¤i
Haritada gezinme
Tekne sembolü
‹mlecin harita panelinde kullan›lmas›
Haritan›n panel üzerine yerlefltirilmesi
Harita ekran›
3D haritalar›n kullan›lmas›
Insight harita seçenekleri
Navionics harita seçenekleri
Harita ayar ekran›
22
22
23
23
24
Waypoint’ler, rotalar ve izler
Waypoint’ler
Rotalar
‹zler
Waypoint, rota ve iz panelleri
25
25
25
26
26
27
NSS ile seyir
Seyir menüsü
Harita üzerinde seyir
Otomatik pilot ile seyir
Seyir ayarlar› ekran›
Seyir ekranlar›
29
29
29
30
30
30
32
32
32
32
36
36
37
39
Otomatik pilotun kullan›lmas›
Otomatik pilot ile güvenli kullan›m
Otomatik pilotun devreye sokulmas›
Otomatik pilot ekran›
Otomatik pilot modlar›n›n seçilmesi
Otomatik pilot moduna genel bak›fl
Otomatik modlarda dönüfl performans›n›n kontrolü
Otomatik pilotun Standby modunda kullan›lmas›
Follow-up dönüfl (FU)
OTOMAT‹K modu (otomatik pusula)
NoDrift modu
NSS ile seyir
Rüzgar ile dönüfl yapma ve seyir
‹çindekiler | NSS Kullan›m K›lavuzu
|3
39 NSSnin bir AP24/AP28 sisteminde kullan›lmas›
39 Otomatik pilotun EVC sisteminde kullan›lmas›
40 Otomatik pilot ayar ekran›
43
43
43
43
44
44
45
46
46
48
49
50
Radar›n kullan›lmas›
Radar ekran›
Radar çal›flma modlar›
‹mlecin radar ekran›nda kullan›lmas›
Radar görüntüsünü ayarlama
Radar›n merkezini ayarlama
Bir hedefin mesafesini ve kerterizini ölçme
Teknenizin çevresinde bir koruma bölgesi ayarlama
Radar seçenekleri
MARPA hedefleri
Radar ekran›
Radar ayarlar› ekran›
51
51
52
53
53
54
54
54
54
55
56
56
Sonar
Sonar ekran›n›n ayarlanmas›
Zoom yapma
Renk ve hassasiyet ayarlar›n›n yap›lmas›
‹mlecin sonar ekran›nda kullan›lmas›
Sonar görüntüsü üzerine bir iflaret yerlefltirilmesi
Mesafenin ölçülmesi
Sonar›n duraklat›lmas›
Sonar verilerinin kaydedilmesi
Sonar seçenekleri
StructureScan™ (Yap› Tarama) ekran›
Sonar ayar ekran›
58
58
59
60
60
60
61
61
61
61
StructureScan™ (Yap› Tarama)
StructureScan™ (Yap› Tarama) görüntüsünün ayarlanmas›
Zoom yapma
Renk ayarlar›n›n yap›lmas›
‹mlecin StructureScan™ (Yap› Tarama) ekran›nda kullan›lmas›
StructureScan™ (Yap› Tarama) görüntüsü üzerine bir iflaret yerlefltirilmesi
Mesafenin ölçülmesi
StructureScan™ (Yap› Tarama) Görüntüsünün Duraklat›lmas›
StructureScan™ (Yap› Tarama) verilerinin kaydedilmesi
Yap› seçenekleri
62 Gösterge panelleri
62 Ön konsollar
62 Gösterge panelinin ayarlanmas›
4|
63
63
63
64
64
AIS’›n kullan›lmas›
Hedef sembolleri
AIS hedefleriyle ilgili bilgilere göz at›lmas›
Tekne alarmlar›
Tekne ayar ekran›
66
66
66
67
Müzik
Müzi¤in etkinlefltirilmesi
Müzik ortam› çubu¤u
SonicHub hoparlörlerin ayarlanmas›
67
68
68
69
Müzik kayna¤›n›n çal›flt›r›lmas›
Müzik çalma
FM/AM radyonun kullan›lmas›
Uydu radyonun kullan›lmas›
70
70
70
71
72
72
72
SiriusXM™ hava raporu (Sadece Kuzey Amerika)
Hava durumu ekran›
Detayl› hava durum bilgilerinin gösterilmesi
Hava durumu sembolleri
Hava durumu alarmlar›
Hava durumu raporlar›
Sirius™ (Uydu) hava durum grafiklerini canland›rma
73 Videonun kullan›lmas›
73 Video ekran›
73 Video ekran›n›n ayarlanmas›
75
75
75
75
76
BEP CZone
BEP CZone ekran›
CZone modlar›
CZone sistemi seçeneklerine göz at›lmas›
CZone bilgi ekran›
77
77
77
78
Alarm sistemi
Mesaj tipleri
Bir mesaj›n onaylanmas›
Alarm diyalog kutusu
79
79
79
79
80
80
80
80
80
Araçlar sayfas›
Tekneler
Alarmlar
Uydular
Arama
Waypoint’ler/rotalar/izler
Seyir Kayd›
Günefl/ay
Gelgitler
82
82
82
83
83
Sistemin ayarlanmas›
Sayfa görünümü
Favori sayfalar yarat›lmas›
Gösterge çubu¤u görünümünün ayarlanmas›
Sistem ayarlar›n›n de¤ifltirilmesi
85
85
85
85
85
Simülatörün kullan›lmas›
Simülatör modu
Demo modu
Simülatör kaynak dosyalar›n›n seçilmesi
Gelifltirilmifl simülatör ayarlar›
86
86
86
86
86
87
Bak›m
Koruyucu bak›m
Basit bak›m ifllemleri
Yaz›l›m güncellemeleri
Ar›za giderme
Sistem verilerinin yedeklenmesi
|5
88
88
88
89
Menünün ve diyalog kutusunun görünümü
Ekran menüleri
Seyir menüsü
Ayar diyalog kutular›
91 ‹ndeks
6|
Girifl
NSS’nin ön paneli ve tufllar
1 Dokunmatik ekran
2 Kart okuyucu kapa¤›
3 Mikro-SD Kart okuyucu
Opsiyonel Navionics veya InsightHD harita verileri, yaz›l›m güncellemeleri, kullan›c› verileri ve sistem yedeklemelerinin aktar›m› için kullan›l›r.
4 STBY / AUTO tuflu
Otomatik pilotun çal›flt›r›lmas› için kullan›l›r.
5 MARK / MENU tuflu
K›sa bir bas›fl aktif panel menüsünü gösterir.
Uzun bas›fl tekne konumuna bir waypoint yerlefltirir.
6 X tuflu
Diyalog kutular›ndan ç›kmak, önceki menü seviyesine dönmek ve imleci harita,
radar ve sonar ekranlar›ndan silmek için kullan›l›r.
7 Çevirmeli dü¤me
Haritay› büyütmek ve menüler içinde ilerlemek için kullan›l›r. Seçimi onaylamak
için çevirmeli dü¤meye bas›n.
8 GO TO / PAGES tuflu
K›sa bir bas›fl Pages (Sayfalar) ekran›n› (Home (Bafllang›ç) sayfas›) gösterir.
Art arda k›sa süreli bas›fllar Pages (Sayfalar), Tools (Araçlar) ve Settings
(Ayarlar) ekranlar› aras›nda geçifl yapman›z› sa¤lar.
Uzun süreli bas›fl Go To (Seyir) menüsünü gösterir.
9 IN / OUT / MOB tuflu
Harita, radar ve sonar ekranlar› için zoom tuflu. Her iki tuflun uçlar›na efl zamanl›
basma teknenin mevcut konumuna bir Deniz Adam Düfltü (MOB) iflareti yerlefltirecektir.
10 Güç tuflu
Uzun süreli basma cihaz› AÇAR/KAPATIR.
K›sa süreli basma ayd›nlatma seçenekleri diyalog kutusunu ekrana getirir. Art arda
k›sa süreli basma ön ayarl› parlakl›k seviyeleri aras›nda geçifl yapman›z› sa¤lar.
Girifl | NSS Kullan›m K›lavuzu
|7
NSS ekran›
Daha fazla bilgi
için sayfa 82’deki “Sisteminizin ayarlanmas›”
k›sm›na bak›n.
1 Gösterge çubu¤u
Seyir ve sensör bilgileri sayfalar›n›z›n üst taraf›ndaki bir kullan›c› taraf›ndan ayarlanabilir gösterge çubu¤unda görülebilir.
2 Ekran tuflu
Devam eden bir ifllemi sonland›rmak için bu alandaki metni t›klayabilirsiniz; örne¤in, imleci ekrandan silmek, rota düzenlemeyi sonland›rmak veya mesafe ölçmeyi durdurmak için.
3 Diyalog kutular›
Diyalog kutular›, kullan›c› bilgilerini girmek veya kullan›c›ya bilgi sunmak için kullan›l›r.
Bir diyalog kutusu tam ekranda veya ekran›n ortas›nda bir ekran üstü diyalog kutusu fleklinde sunulabilir. Bilginin veya giriflin tipine ba¤l› olarak, diyalog kutusunu onaylamak, iptal etmek ve kapatmak için farkl› tufllar kullan›labilir.
Bir diyalog kutusu daima sa¤ üst köfledeki
s›larak kapat›labilir.
tuflu t›klanarak veya X tufluna ba-
4 Menüler
Opsiyonlar› seçmek ve sisteminizi ayarlamak için farkl› menüler vard›r. Bir menü
MENU tufluna bas›larak, MENU ekran tuflu t›klanarak veya dokunmatik ekran
bas›l› tutularak görüntülenir.
5 Uygulama ekranlar›
Sistem ba¤l› her bir uygulama ekranlarda gösterilir ve ekran›n boyutuna ba¤l›
olarak bir kaç ekran görüntüleyebilirsiniz.
• NSS7
2 ekran
• NSS8 ve NSS12: 4 ekran
1 -ekran sayfas›
8|
2 -ekran sayfas›
3 -ekran sayfas›
4 -ekran sayfas›
Sistem, her biri önceden ayarlanm›fl bir ekran kombinasyonuna sahip afla¤›daki
sayfa gruplar›n› içerir:
Simge
Aç›klama
Ana sayfa
Teknelerden al›nan canl› verili göstergeler Göstergeler
Daha fazla bilgi
için sayfa 82’deki “Sisteminizin ayarlanmas›” k›sm›na bak›n.
Sonar
Sonar
Canl› video
Video
Seyir bilgileri
Dümen
Bölgeye göre önceden yüklenmifl
Insight veya Navionics Deniz haritalar›
Harita
Radar
Radar
Her bir gruptaki ana sayfa tam boyutlu ekranda gösterilir. Grup için, ana sayfa
d›fl›ndaki tüm önceden ayarlanm›fl sayfalar kullan›c› taraf›ndan de¤ifltirilebilir:
Bu ekranlara ilave olarak afla¤›daki uygulamalar ba¤lan›labilir ve di¤er ekranlarda görüntülenebilir:
Ekran
Aç›klama
AIS
Harita ve radar ekranlar›nda görünen AIS bilgileri.
Weather
Harita ekran›nda görünen uydu (Sadece Kuzey Amerika) hava grafik(Hava durumu) leri ve bilgileri.
Audio (Ses)
Bir sayfan›n alt taraf›nda bir panel olarak uydu telsiz (Sadece Kuzey
Amerika) ve SonicHub fonksiyonlar›.
6 MENU (MENÜ) ekran tuflu
Hassas alana dokunun. Bu tufla t›klama aktif ekran menüsünü görüntüleyecektir.
Daha fazla bilgi
için sayfa 77’deki “Alarm
sistemi” k›sm›na bak›n.
7 Alarm mesaj›
Sistem çal›fl›rken, sürekli tehlikeli durumlar› ve sistem ar›zalar›n› kontrol edecektir. Bir alarm durumu meydana geldi¤inde, Alarm diyalog kutusu görünecektir.
Sireni etkinlefltirdiyseniz, bir alarm durumu meydana geldi¤inde bir sesli alarm
duyulacakt›r.
|9
8 Kontrol sayfalar›
Kontrol sayfalar› sayfa seçimine, araçlara ve ayarlara eriflim sa¤lar.
Pages (Sayfalar) ön izleme ekran› (Home (Bafllang›ç)) PAGES tufluna bas›larak gösterilir. Bu tufla art arda bas›lmas› kontrol panelleri aras›nda geçifl yapman›z› sa¤layacakt›r.
Ayr›ca, parma¤›n›z› ekranda yatay flekilde sürükleyerek de kontrol panelleri aras›nda geçifl yapabilirsiniz.
Tüm kontrol panelleri ve alt paneller daima tam ekranda gösterilir ve önceki sayfan›n üst taraf›nda aç›lacaklard›r. Bu panellerden birisini kapatt›¤›n›zda gösterge
en son aktif olan sayfaya dönecektir.
Sayfa ön izleme ekran›
(Bafllang›ç sayfas›)
Araçlar
Ayarlar
Sayfa (Pages) ön izleme ekran›
Sayfa ön izleme ekran›na herhangi bir çal›flma modunda PAGES tufluna bas›larak eriflilir.
Ekran, otomatik pilot ekran›na, birleflik bir harita/sonar ekran›na ve Structure
Scan (Yap› Tarama) ekran›na k›sayollarla birlikte 6 sayfa grubu simgesi içerir.
Not: Bir otomatik pilot ekran›n› görmek için sisteme bir AC12/42 veya SG05 otomatik pilot bilgisayar›n›n ba¤lanmas› gerekir. StructureScan (Yap› Tarama) özelli¤ini kullanmak için a¤da bir StructureScan (Yap› Tarama) modülü bulunmal›d›r.
Tools (Araçlar)
Tools (Araçlar) ekran›, herhangi bir panele özgü olmayan seçenekleri içerir.
Settings (Ayarlar)
Settings (Ayarlar) ekran› sistem ve tekne kurulumuna, uygulama ayarlar›na ve
emülatöre eriflim sa¤lar.
10 |
Temel ‹fllemler
Güç tuflu
Gelifltirilmifl güç kontrolü
NSS, göstergelerin ve
uyumlu cihazlar›n›n gücünü
kontrol etmek üzere ba¤lan›labilir ve ayarlanabilir. Daha fazla bilgi için ayr› NSS
Montaj K›lavuzuna bak›n.
앫 Bas›l› tutma:
Cihaz› açar/kapat›r.
앫 Tek bas›fl:
Ayd›nlatma ayar› ve standby (bekleme)
modu için diyalog kutusunu gösterir.
앫 Art arda bas›fllar:
Ön ayarl› parlakl›k seviyelerini de¤ifltirir.
(10 - 6 - 3- 1)
Not: Kapanma ifllemi bitmeden güç tuflu b›rak›l›rsa, kapanma iptal edilir.
Düflük ayd›nlatma koflullar› için bir gece modu dahil edilmifl ve ayarlanm›flt›r.
Not: Gece modu seçildi¤inde haritadaki detaylar daha az görülebilir.
Standby (Bekleme) modunda iken, güç tasarrufu yapmak için dokunmatik ekran›n ve tufllar›n ›fl›¤› kapan›r. Sistem arka zeminde çal›flmaya devam edecek ve
bir alarm durumu olufltu¤unda sizi bilgilendirecektir.
Güç tufluna basarak Standby (Bekleme) modundan normal çal›flma moduna dönebilirsiniz. Radar çal›fl›yorsa, Light (ayd›nlatma) diyalog kutusunda standby
(bekleme) moduna alabilirsiniz.
Dokunmatik ekran›n kullan›lmas›
Afla¤›daki tabloda farkl› panellerdeki temel dokunmatik ekran ifllemi gösterilmifltir.
Panele özgü dokunmatik ekran ifllemi ile ilgili daha fazla bilgi için bu k›lavuzun
sonraki panel k›s›mlar›na bak›n.
‹fllem
T›klama
Menü/Diyalog kutular›
Sonar
Ö¤eyi seçer/
de¤ifltirir
Radar
‹mleci yerlefltirir
Aktif ekran›n menüsünü görüntüler
T›klay›p bas›l› tutma
Sürükleme
Ekranlar
Harita
Kayar çubuk
de¤erini ayarlar Haritay› kayd›r›r Sonar kayd›n› kayd›r›r
Diyalog kutu- (herhangi bir yöne)
(yatay hareket)
sunu kayd›r›r
Not: T›klan›p bas›l› tutuldu¤unda, t›klan›lan noktan›n çevresinde bir daire dönecektir. ‹fllem dairesi tamamlan›ncaya veya ifllem ikinci bir sinyal sesiyle onaylan›ncaya kadar bas›l› tutun.
Sayfalar ve ekranlar
Sayfalar›n seçilmesi
Bir sayfa grubuna eriflebilir ve daha sonra PAGES (Sayfalar) ekran›ndan görüntülenecek sayfay› seçebilirsiniz.
Temel ‹fllemler | NSS Kullan›m K›lavuzu
| 11
Aktif panelin seçilmesi
Bölmeli ekranda, çoklu paneller görünecek ancak, bir seferde sadece bir panel
aktif olacakt›r. Sadece aktif panelin içerik menüsüne eriflebileceksiniz. Aktif panel
k›rm›z› kenar çizgisi ile belirtilecektir.
Gerekli panele t›klayarak aktif paneller aras›nda geçifl yapabilirsiniz.
Menüler
Menüler sistemi çal›flt›rmak ve ayarlar› yapmak için kullan›l›r.
Afla¤›daki flekilde bir menüyü görüntüleyebilirsiniz:
앫 MENU tufluna basarak
앫 MENU ekran tuflunu t›klayarak
앫 Aktif panele basarak ve bas›l› tutarak
앫 Seçilen ö¤eyi t›klayarak bir menü ö¤esini seçebilir ve menü açma/kapatma
seçim kutular› aras›nda geçifl yapabilirsiniz.
앫 Ö¤eyi t›klayarak ve daha sonra parma¤›n›z› kayar çubuk üzerinde sürükleyerek kayar çubuk de¤erlerini ayarlayabilirsiniz. De¤er çevirmeli dü¤me çevrilerek de de¤ifltirilebilir.
앫 Ö¤e ve daha sonra da seçilen de¤er t›klanarak ekranda aç›lan listeler seçilir.
Seçim kutusu
Kayar çubuk
Ekranda aç›lan liste
Ayr›ca, menü maddelerini seçmek için çevirmeli dü¤meyi kullanarak ve seçimini
onaylamak için dü¤meye basarak bir menüyü kullanabilirsiniz.
X tufluna bas›ld›¤›nda önceki menü seviyesine dönülecek ve menüden ç›k›lacakt›r. Menü alan›n›n d›fl›nda ekran› t›klayarak da bir menüyü kapatabilirsiniz.
Diyalog kutular›
Ekrana t›klayarak veya çevirmeli dü¤meyi kullanarak bir diyalog kutusundaki girifl alanlar›n› ve tufllar› seçebilirsiniz. Sadece bir alan seçildi¤inde ve parlak hale
getirildi¤inde bilgileri girebilirsiniz.
Baz› diyalog kutusu listeleri ekran alan›n› taflabilir. Bu diyalog kutular› bir kayd›rma göstergesi içerecektir ve listeyi sürükleyerek
ilerleyebilirsiniz.
Diyalog kutular›na kullan›c› bilgilerini girmek için
gerekli oldu¤u zaman nümerik ve alfanümerik
klavyeler otomatik olarak görünecektir.
Sanal klavye sanal tufllar t›klanarak kullan›l›r.
Bir diyalog kutusu sa¤ üst köfledeki
tuflu t›klanarak veya X tufluna bas›larak kapat›l›r.
12 |
‹mlecin yerlefltirilmesi
‹mleç varsay›lan olarak hiçbir ekranda görünmez.
‹mleci Harita, Radar veya Sonar ekran›na yerlefltirmek
için ekran› t›klay›n. ‹mleç bilgi penceresi, imleç konumunda konum koordinatlar›n› ve teknenin menzilini ve
kerterizini gösterecektir.
Sonar ekran›nda, imleç bilgi penceresi imleç konumunda derinli¤i gösterecektir.
‹mlecin di¤er kullan›mlar› Harita, Radar veya Sonar bölümlerinde aç›klanm›flt›r.
‹mleci ve imleç penceresini ekrandan silmek için X tufluna bas›n veya Clear
cursor ekran› tufluna t›klay›n.
Denize Adam Düfltü iflaretinin yerlefltirilmesi
Denize adam düfltü acil durumunda, iki MOB tuflunu ayn› anda bas›l› tutarak
teknenin mevcut konumuna bir Denize Adam Düfltü iflareti yerlefltirebilirsiniz.
MOB (Denize Adam Düfltü) fonksiyonunu aktif hale getirdi¤inizde, afla¤›daki ifllemler otomatik olarak gerçeklefltirilir:
앫 Tekne konumuna bir MOB iflareti yerlefltirilir.
앫 Harita ekran›, büyütülmüfl ve tekne konumuna merkezlenmifl olarak gösterilir.
앫 NSS, MOB iflaretine bir aktif rota oluflturur.
Seyrin iptal edilmesi
NSS, waypoint’e ulafl›l›ncaya veya seyri durdurma ayar›n› seçinceye kadar MOB
noktas›na do¤ru seyretmeye devam edecektir.
Bir MOB iflaretinin silinmesi
MOB iflareti seçilerek ve ard›ndan menü aktif hale getirilerek bir MOB iflareti silinebilir.
Bir MOB iflareti ayr›ca sayfa 22’deki “Waypoint’ler, rotalar & izler” k›sm›nda aç›kland›¤› gibi de silinebilir.
| 13
Haritalar
Harita fonksiyonu, karaya ve di¤er harita nesnelerine göre teknenizin konumunu gösterir.
Ekranda rotalar› planlayabilir ve seyri gerçeklefltir, waypoint’ler yerlefltirebilir, bir
radar görüntüsünü veya hava durum bilgilerini gösterebilir ve AIS hedeflerini görüntüleyebilirsiniz.
NSS’nin, bölgeye göre farkl› haritalar› vard›r. Amerika’da sat›lan cihazlar Insight atlas›n›, di¤er bölgelerde sat›lan cihazlar ise, bölgeye göre ayr›lm›fl Navionics k›y›
(Yald›zl›) atlas›n› içerecektir. Tüm cihazlar, cihaz›n ön taraf›ndan eriflilen mikro-SD
Kart yuvas› arac›l›¤›yla Navionics Platinum Plus ve TurboView’i destekleyeceklerdir.
Haritalar a¤ üzerinden paylafl›l›r, bu yüzden her tekne için sadece bir harita kart›
gereklidir. Bu bölümün ilk k›sm› haritalar›n kullan›m›n› aç›klar ve Insight ile Navionics için ortakt›r. Harita seçenekleri, cihazda kullan›lan atlasa ba¤l›d›r. Bunlar,
ayr› bölümlerde aç›klanm›flt›r.
Harita ekran›
Kuzey göstergesi
Izgara çizgileri*
Waypoint*
Tekne
‹z*
Rota*
Uzant› çizgisi*
Daireler*
Ölçek
Harita menzili
* Opsiyonel harita ö¤eleri
‘ Not: Opsiyonel görüntüleri tek tek aç›p kapatabilirsiniz. Sayfa 20’deki “Harita
ayarlar› ekran›” k›sm›na bak›n.
Harita ölçe¤i
IN/OUT tufllar›n› veya çevirmeli dü¤meyi kullanarak haritay› büyütebilir ve küçültebilirsiniz.
Daireler belirirse, harita menzili ekran›n sa¤ alt köflesinde
görünecektir.
Haritada gezinme
Ekran› t›klayarak ve parma¤›n›z› istenilen yönde sürükleyerek haritay› istedi¤iniz yönde kayd›rabilirsiniz.
X tufluna bas›lmas› imleci ekrandan silecek ve harita
tekneye ortalanacakt›r.
Tekne sembolü
Konum ve yönlendirme
GPS ve uygun bir pusula sensörü sisteme ba¤land›¤›nda, tekne sembolü teknenizin konumunu ve yönünü gösterir. Yön sensörü tak›lmad›¤›nda, tekne simgesi
COG’u (Rota) kullanarak kendisini yönlendirecektir. GPS yoksa, tekne sembolünde bir soru iflareti görünecektir.
14 |
Haritalar | NSS Kullan›m K›lavuzu
Teknelerin uzant› çizgileri
Tekne uzant› çizgileri, rotay› (COG), yönü veya her ikisini
göstermek için aktif hale getirilebilir. Çizginin uzunlu¤u sabit bir uzunlu¤a veya teknenin seçilen süre içinde mevcut
h›zla alaca¤› mesafeyi gösterecek flekilde ayarlanabilir.
Sonsuz uzunlu¤u seçmek, bir devaml› uzant› çizgisini
gösterecektir.
Kendi teknenizin yön bilgileri aktif yön sensöründen okunur ve COG bilgileri, aktif GPS’ten al›nd›¤› gibi gösterilir.
Di¤er teknelerin COG bilgileri, AIS sisteminden al›nan bir mesaj›n içindedir.
‹mlecin harita ekran›nda kullan›lmas›
‹mleç varsay›lan olarak harita ekran›nda görünmez.
Ekran› t›klad›¤›n›zda, imleç görünecek ve imleç konum penceresi aktif hale gelecektir. ‹mleç aktif iken harita, tekneyi takip etmek için kayd›r›lmayacak veya döndürülmeyecektir.
‹mleci ve imleç penceresini ekrandan silmek için X tufluna bas›n veya Clear cursor
ekran› tufluna t›klay›n.
X tufluna bas›ld›¤›nda harita konumu tekne ile imleç konumu aras›nda de¤iflecektir.
Harita ve harita nesneleri ile ilgili bilgilerin görüntülenmesi
Bir harita ö¤esini, waypoint’i, rotay› veya hedefi t›klad›¤›n›zda, seçilen ö¤e ile ilgili temel
bilgiler görünecektir.
Bir harita ö¤esi seçilmiflken çevirmeli dü¤meye bas›ld›¤›nda, bu ö¤e ile ilgili tüm mevcut
bilgiler görünecektir.
Bilgiler menü kullan›larak da gösterilebilir.
‘ Not: Temel ö¤e bilgilerini görmek için ekran
üstü bilgiler etkinlefltirilmelidir.
‹mleç aktif de¤ilse, tekneye yak›n nesnelerin
mevcut bilgileri görüntülenebilir.
Herhangi bir bilgi yoksa, bilgi menü ö¤esi görünmeyecektir.
Waypoint’leri yerlefltirme
Seçilen konumda harita ekran›n› t›klayarak
ve daha sonra menüyü aktif hale getirerek bir
waypoint yerlefltirebilirsiniz.
Rotalar oluflturma
Harita ekran›n› t›klayarak h›zl› bir flekilde rotalar oluflturabilirsiniz.
1. ‹mleci yerlefltirmek için ekran› t›klay›n.
2. Menüyü aktif hale getirin.
Waypoint’ler ve rotalar ile ilgili daha fazla
bilgi için sayfa 22’deki
“Waypoint’ler, rotalar & izler” k›sm›na bak›n.
3. ‹lk rota noktas›n› yerlefltirmek için ekran› t›klay›n, daha sonra ekran› t›klamaya devam ederek kalan rota noktalar›n› yerlefltirin.
4. Finish editing ekran tuflunu t›klayarak veya menüyü aktif hale getirerek rotay›
kaydedin
| 15
Waypoint’leri sürükleme
1. Waypoint’i t›klayarak aktif hale getirin.
2. Waypoint’i yeni konuma sürükleyin.
Waypoint’in konumu otomatik olarak kaydedilecektir.
Rotalar› düzenleme
Rotay› t›klayarak aktif hale getirin.
Menüyü aktif hale getirin ve Edit (Düzenle) ö¤esini seçin.
Yeni bir rota noktas› eklemek için ekran› t›klay›n.
Bir aya¤› t›klarsan›z mevcut rota noktalar› aras›na yeni bir nokta ilave edilecektir.
Rotan›n d›fl›na t›klarsan›z, rotadaki son noktadan sonra yeni bir rota noktas› ilave edilecektir.
4. Rota noktas›n› t›klay›p sürükleyerek yeni bir konuma tafl›y›n.
5. Finish editing ekran tuflunu t›klayarak veya menüdeki seçenekleri kullanarak rotay› kaydedin.
‘ Not: Rota noktas› t›klanarak ve daha sonra menüde Move (Tafl›) ö¤esi seçilerek
tek bir rota noktas› tafl›nabilir.
1.
2.
3.
앫
앫
1.
2.
앫
3.
Mesafeyi ölçme
‹mleç, tekne ile seçilen konum aras›ndaki veya harita ekran›ndaki 2 nokta aras›ndaki mesafeyi ölçmek için kullan›labilir. Sonar görüntüsü duraklat›ld›¤›nda
ölçme fonksiyonunu kullanmak daha kolayd›r.
Tekne ile olan mesafeyi ölçmek istedi¤iniz noktada ekrana t›klay›n.
Menüden ölçme fonksiyonunu bafllat›n.
Teknenin merkezinden imleç konumuna bir çizgi çizilecek
ve mesafe, ‹mleç Bilgi penceresinde gösterilecektir.
Yeni ölçme noktalar› yerlefltirmek için ekran› t›klamaya
devam edin.
X tufluna basarak veya Finish measuring ekran tuflunu kullanarak ölçme fonksiyonunu sonland›rabilirsiniz.
Haritan›n panel üzerine yerlefltirilmesi
Harita yönünü ayarlama (Merkezleme)
Haritay› ekranda döndürmek için birkaç seçenek bulunur. Ekran›n sa¤ üst köflesindeki harita yönü sembolü kuzey yönünü gösterir.
Kuzey yukar›
Pruva yukar›
Rota yukar›
North up (Kuzey yukar›)
Haritay›, kuzey yukar› bakacak flekilde görüntüler. Deniz haritalar›n›n normal yönüne uygundur.
Heading up (Pruva yukar›)
Haritay›, teknenin bafl›na bakacak flekilde görüntüler. Yön bilgileri pusuladan al›n›r. Yön bilgileri yoksa, o zaman GPS’ten al›nan COG kullan›lacakt›r.
16 |
Course up (Rota yukar›)
Seyir modunda haritay› sonraki waypoint yönüne döndürür. Bu opsiyon, yaln›zca
aktif bir rota oldu¤u zaman çal›fl›r. Herhangi bir rota aktif de¤ilse, bir rota aktif
hale gelinceye kadar “yön yukar›” ayar› kullan›lacakt›r.
Look ahead (‹leri bak)
Bu seçenek, önünüzü en iyi flekilde görebilmeniz için haritay› hafif teknenin ön
taraf›na ortalar.
Harita ekran›
Radar, AIS ve hava bilgileri harita ekran›nda görüntülenebilir.
Radar veya hava durum ekran› seçildi¤inde, harita içerik menüsü büyütülerek
seçilen ekranla ilgili temel bilgileri içerecektir.
Radar, hava durumu ve AIS fonksiyonlar›, bu k›lavuzun ayr› bölümlerinde aç›klanm›flt›r.
3D haritalar›n kullan›lmas›
‘ Not: 3D fonksiyonunu kullanmak için, uygun alan için 3D atlas› içeren Navionics
haritalar›n›z olmal›d›r.
Atlas› seçmek için sayfa 20’deki “Harita verileri” k›sm›na bak›n.
Tekne simgesi
Farkl› tekne simgeleri seçebilir ve s›radan 2D haritalar›nda oldu¤unda gibi uzant›
çizgileriniz olabilir. Sayfa 21’deki “3D tekne seçimi” k›sm›na bak›n.
Tekne simgesini gerçek tekne boyutuna göre ölçeklendirmek mümkün de¤ildir ve
boyut, harita ölçe¤indeki gibi ba¤›ms›z kal›r.
3D haritalar›n yak›nlaflt›r›lmas›
IN/OUT tuflunu kullanarak 3 boyutlu haritay› büyütebilirsiniz. Çevirmeli dü¤me
3D haritalar› büyütmeyecektir.
3D harita görüntüsü seçenekleri
‹ki 3D görüntüsü mevcuttur:
앫 Tekne modu- tekneyi harita ekran›n›n ortas›nda tutan varsay›lan mod.
앫 Keflif modu – 3D harita görüntüsünü tekneden uzaklaflt›rman›z› sa¤lar.
X tufluna basarak bu iki mod aras›nda geçifl yapabilirsiniz.
Tekne modu
Bu modda kamera tekneyi takip eder. Look ahead (‹leri bak) opsiyonu seçilmezse, teknenin konumu ekran›n ortas›nda olacakt›r.
Kameran›n aç›s› varsay›lan olarak göz hizan›zdan ve tekneye do¤ru bakacak flekilde görüldü¤ü gibidir. Teknenin haritada dönmesi, harita yönü ayarlar› taraf›ndan belirlenir.
Parma¤›n›z› ekrana vurarak ve sürükleyerek kameran›n e¤im aç›s›n› de¤ifltirebilir
ve kameray› teknenin etraf›nda döndürebilirsiniz. Parma¤›n›z› ekrandan çekti¤inizde tekneye do¤ru varsay›lan görüntüye, ancak seçti¤iniz e¤im aç›s›yla, dönecektir.
Keflif modu
X tufluna basarak veya ekran›n sa¤ taraf›ndaki çevir/yürüt simgesine t›klayarak
Tekne modundan Keflif moduna geçebilirsiniz.
Return to vessel ekran tufluna t›klayarak veya X tufluna basarak tekrar tekne
moduna dönebilirsiniz.
Keflif modu teknenin konumundan ba¤›ms›z olarak bütün 3D haritas›n› görmenizi sa¤lar.
Kameray› döndürebilir ve teknenizden uza¤a do¤ru yürütebilirsiniz. Harita ekran›n›n sa¤ taraf›ndaki simgelere t›klayarak kameray› yürüt ile döndür hareketi
aras›nda geçifl yapabilirsiniz.
| 17
Kameray› yürüt modu seçildi¤inde, ekran› t›klayarak ve sürükleyerek kameray›
tekneden uza¤a do¤ru ve haritan›n etraf›nda hareket ettirebilirsiniz. Parma¤›n›z›
ekrandan çekti¤inizde, görüntü seçilen konumda kalacakt›r.
Çevirmeli dü¤meyi kullanarak kameray› yatay yönde döndürebilirsiniz.
Kameray› döndür modu seçildi¤inde kameran›n konumu sabitlenir ve kamera sadece döndürülebilir ve e¤ilebilir. Parma¤›n›zla ekran› t›klayarak ve sürükleyerek
kameray› döndürebilir ve e¤ebilirsiniz. Çevirmeli dü¤meyi kullanarak kameray›
sabit e¤im aç›s›yla yatay yönde döndürebilirsiniz.
Insight harita seçenekleri
Harita yönünü ayarlama (Merkezleme)
Bkz. sayfa 16.
Chart detail (Harita detay›)
Low (Düflük)
Bu, silinemeyen ana bilgilerdir ve tüm co¤rafi alanlarda gerekli bilgileri içerir.
Güvenli seyir için yeterli de¤ildir.
Medium
Bu, seyir için yeterli asgari bilgidir.
Full (Tam)
Bu, kullan›lan harita için tüm mevcut bilgilerdir.
Look ahead (‹leri bak)
Bu seçenek, önünüzü en iyi flekilde görebilmeniz için haritay› hafif teknenin ön
taraf›na ortalar.
Categories (Kategoriler)
Insight haritalar›, ekranda görmek istedi¤iniz bilgilere ba¤l› olarak tek tek aç›p
kapatabilece¤iniz birkaç kategori ve alt kategori içerir.
Harita görüntüleme biçimi
Haritalar iki farkl› biçimde görüntülenebilir; 2 boyutlu temel harita biçiminde veya
arazi görüntüsünü içeren haritay› sunan 3 boyutlu biçiminde.
2 boyutlu
18 |
3 boyutlu
Navionics harita seçenekleri
Harita yönünü ayarlama ve ‹leri bak
Bkz. sayfa 16.
Harita ekran›
Dahili Navionics harita veritaban› 2 ve 3 boyutlu görüntü seçenekli detayl› k›y›
atlas› sunar.
앫 2D, harita bilgilerini Navionics detaylar›yla birlikte ana harita modunda sunar.
앫 3D, kara ve denizin 3 boyutlu grafik görüntüsünü sunar.
Harita gölgeleme
Gölgeleme haritaya arazi bilgilerini ekler.
S›radan 2D harita
Gölgeli harita
Photo overlay (Foto¤raf bindirme)
Photo overlay (foto¤raf bindirme) seçene¤i, bir alan›n uydu foto¤raf›n› haritada
göstermenizi sa¤lar.
Bu foto¤raflar›n bulunabilirli¤i belli bölgelerle s›n›rl›d›r.
Foto¤raflar› 2 ve 3 boyutlu modlarda görebilirsiniz.
Foto¤raf bindirme yok
Foto¤raf bindirme, sadece kara
Tam foto¤raf bindirme
Photo transparency (Foto¤raf saydaml›¤›)
Foto¤raf saydaml›¤›, foto¤raflar›n donuklu¤unu ayarlar. Minimum saydaml›k
ayarlar›yla, harita detaylar›n›n neredeyse tümü foto¤raf taraf›ndan gizlenilir.
Minimum saydaml›k
Saydaml›k de¤eri = 10
| 19
Navionics Fish’n Chip
NSS, Navionics Fish’n Chip (Sadece ABD) harita özelli¤ini destekler.
Daha fazla bilgi için www.sirius.com sitesine bak›n.
Navionics haritalar› için opsiyonel ayarlar
Colored Seabed Areas (Renkli Deniz Yata¤› Alanlar›)
Deniz yata¤› için daha fazla detay gösterilmesini sa¤lar. Bu seçenek, sadece
ekstra detaylar›n oldu¤u alanlarla ilgilidir.
Annotation (Aç›klama)
Ekranda hangi alan bilgilerinin (yer isimleri ve alan notlar› gibi) olaca¤›n› belirler.
Presentation type (Sunum tipi)
Semboller, seyir haritas› renkleri ve Uluslararas› veya ABD sunum tipi yaz›lar›
gibi deniz haritas› bilgilerini sunar.
Chart details (Harita detaylar›)
Farkl› co¤rafi katman bilgi seviyelerini sunar.
Safety depth (Güvenli derinlik)
Navionics haritalar›, s›¤ ve derin suyu birbirinden ay›rt etmek için mavinin farkl›
tonlar›n› kullan›r.
Güvenli derinlik, mavinin tonlar› kullan›lmadan hangi derinli¤e kadar görüntüleme yap›laca¤› ile ilgili s›n›r› ayarlar.
‘ Not: Dahili Navionics veritaban› 20 metreye kadar veri içerir ve bu derinlikten
sonra her fley beyaz görünür.
Contours depth (Yap› derinli¤i)
Seçilen güvenli derinlik de¤erine kadar hangi yap›lar›n ekranda görünece¤ini belirler.
Harita ayarlar› ekran›
Harita ayarlar› sayfas›nda yap›lan ayarlar ve ekran seçenekleri tüm harita ekranlar› için ortakt›r.
Opsiyonel harita ekran› ayarlar› için sayfa 14’teki flekle bak›n.
Chart data (Harita verileri)
NSS, cihaz›n ön taraf›ndan eriflilen mikro-SD Kart yuvas› arac›l›¤›yla Navionics
Platinum Plus ve TurboView’i kullanabilir.
Haritalar a¤ üzerinden paylafl›l›r, bu yüzden her tekne için sadece bir harita kart›
gereklidir.
‘ Not: Mikro-SD kart ç›kar›l›rsa sistem otomatik olarak yüklü atlasa geçmeyecektir. Mikro-SD kart› yeniden tak›ncaya veya manuel olarak yüklü atlasa geçinceye
kadar düflük çözünürlüklü bir harita görünecektir.
Range Rings (Daireler)
Haritadaki daireleri açar/kapat›r.
Daireler tekneniz ile di¤er harita nesneleri aras›ndaki mesafeyi sunmak için kullan›labilir.
Daire ölçe¤i sistem taraf›ndan harita ölçe¤ine uygun flekilde otomatik olarak
ayarlan›r.
20 |
The vessels’ extension lines (Teknelerin uzant› çizgileri)
Tekneniz ve di¤er tekneler için uzant› çizgilerinin uzunlu¤unu ayarlar.
Uzant› çizgilerinin uzunlu¤u sabit bir mesafeye veya teknenin seçilen süre içinde alaca¤› mesafeyi gösterecek
flekilde ayarlanabilir.
Di¤er teknelerin COG bilgileri, AIS sisteminden al›nan bir mesaj›n içindedir.
Pop-up information (Ekran üstü bilgiler)
Bir ö¤eye t›klad›¤›n›zda harita ö¤eleriyle ilgili temel bilgilerin
görünüp görünmeyece¤ini seçer.
Grid lines (Izgara çizgileri)
Haritadaki enlem ve boylam ›zgara çizgilerinin görüntüsünü açar/kapat›r.
Waypoints, Routes, Tracks (Waypoint’ler, Rotalar, ‹zler)
Bu ö¤elerin haritadaki görüntülerini açar/kapat›r.
Navionics haritalar›na özgü ayarlar
3D boat selection (3D tekne seçimi)
3D haritalarda hangi simgenin kullan›laca¤›n› belirler. Sayfa 17’deki “Tekne simgesi” k›sm›na bak›n.
Synchronize 2D/3D chart (2D/3D haritay› efllemek)
Bir 2D ve bir 3D harita yan yana göründü¤ü zaman bir haritada görünen konumu
di¤er haritada görünen konuma ba¤lar.
| 21
Waypoint’ler, rotalar ve izler
Waypoint’ler
Waypoint harita, radar görüntüsü veya sonar görüntüsü üzerine yerlefltirilen kullan›c› taraf›ndan oluflturulmufl bir iflarettir. Her bir waypoint’in enlem ve boylam
koordinatl› kesin bir konumu vard›r. Bir sonar görüntüsü üzerine yerlefltirilen
waypoint’in konum bilgileriyle birlikte bir derinlik de¤eri olacakt›r.
Waypoint, daha sonra dönmek istedi¤iniz bir konumu iflaretlemek için kullan›l›r.
Bir rota yaratmak için iki veya daha fazla waypoint birlefltirilebilir.
Waypoint’leri yerlefltirme
Tekne konumuna bir waypoint yerlefltirme
MARK / MENU tufluna basarak herhangi bir ekrandan tekne konumuna bir waypoint yerlefltirebilirsiniz.
‹mleci waypoint’leri yerlefltirmek için kullanma
Harita, sonar ve
StructureScan (Yap› tarama) ekranlar›nda ekran›
t›klayarak ve daha sonra
ekran menüsünü aktif hale
getirerek seçilen konuma
bir waypoint yerlefltirebilirsiniz.
Waypoint’leri düzenleme
Seçilen bir waypoint menü veya waypoint diyalog kutusu vas›tas›yla harita ekran›nda silinebilir veya düzenlenebilir.
Ekrana t›klayarak bir waypoint’i harita ekran›nda h›zl›
bir flekilde tafl›yabilirsiniz.
Waypoint düzenleme diyalog kutusunu kullanma
Bu diyalog kutusu, waypoint t›klanarak ve ard›ndan
menü aktif hale getirilerek veya waypoint seçildi¤i zaman çevirmeli dü¤meye bas›larak aktif hale getirilir.
Diyalog kutusu ayr›ca Waypoint listesinden de aktif
hale getirilebilir. Sayfa 24’teki “Waypoint, rota ve iz
ekranlar›” k›sm›na bak›n.
Waypoint alarm ayarlar›
Yaratm›fl oldu¤unuz her bir waypoint için bir alarm
yar›çap› seçebilirsiniz.
‘ Not: Tekneniz belirlenen yar›çap›n içine girdi¤inde bir alarm verilmesi için
waypoint yar›çap alarm›n›n alarm ekran›nda AKT‹F hale getirilmesi gerekir.
22 |
Waypoint’ler, rotalar ve izler | NSS Kullan›m K›lavuzu
Ekran› t›klayarak bir waypoint’i tafl›ma
1. T›klayarak bir waypoint seçin.
2. Menüyü aktif hale getirin ve Move (Tafl›) ö¤esini seçin.
- Waypoint simgesi tafl›ma modunu belirtmek için de¤iflecektir.
3. Yeni bir konum seçmek için harita ekran›n› t›klay›n.
4. Çevirmeli dü¤meye basarak, ekran tuflunu t›klayarak veya menüdeki seçenekleri
kullanarak yeni konumu onaylay›n.
Rotalar
Bir rota, seyretmek istedi¤iniz s›raya göre girilen bir dizi rota noktas›ndan oluflur.
Bir rotay› t›klad›¤›n›zda, rota maviye dönecek ve rotan›n ad› görünecektir.
Yeni rotalar oluflturma
‹mleci aktif hale getirmek için harita ekran›n› t›klay›n.
Menüden New route (Yeni rota) opsiyonunu seçin.
‹lk waypoint’i yerlefltirmek için ekran› t›klay›n.
Tüm rota noktalar› yerlefltirilinceye kadar harita ekran›n› t›klamaya devam edin.
- Bir waypoint’in konumu kolayca de¤ifltirilebilir. T›klay›n ve yeni konuma sürükleyin.
5. Finish editing ekran tuflunu t›klayarak veya menüdeki seçenekleri kullanarak rotay› kaydedin.
1.
2.
3.
4.
Rota, sonraki bölümlerde aç›kland›¤› gibi Routes (Rota) ekran›ndan da oluflturulabilir.
Bir rotay› düzenleme
Bir rota ve waypoint sadece ö¤e seçildi¤i zaman harita ekran›ndan düzenlenebilir.
1. Rotay› t›klayarak aktif hale getirin.
2. Menüyü aktif hale getirin ve Edit (Düzenle) ö¤esini seçin.
3. Yeni bir rota noktas› eklemek için ekran› t›klay›n.
- Bir aya¤› t›klarsan›z mevcut rota noktalar› aras›na yeni bir nokta ilave edilecektir.
- Rotan›n d›fl›na t›klarsan›z, rotadaki son noktadan sonra yeni bir rota noktas›
ilave edilecektir.
4. Rota noktas›n› t›klay›p sürükleyerek yeni bir konuma tafl›y›n.
5. Ekran tuflunu t›klayarak veya menüdeki seçenekleri kullanarak rotay› kaydedin.
‘ Not: Rota noktas› t›klanarak ve daha sonra menüde Move (Tafl›) ö¤esi seçilerek
tek bir rota noktas› tafl›nabilir.
‹zler
‹z, teknenin geçti¤i yolun grafik bir sunumudur ve seyir güzergah›n› izlemenizi
sa¤lar. Daha sonra bir iz, bu bölümün sonraki k›s›mlar›nda aç›kland›¤› gibi ‹z ekran›nda bir rotaya dönüfltürülebilir.
Fabrikada sistem teknenin hareketini otomatik olarak izleyecek flekilde ayarlanm›flt›r. Sistem, izin uzunlu¤u maksimum iz noktas› ayar›na ulafl›ncaya kadar izi
kaydetmeye devam edecek ve ard›ndan en eski iz noktalar›n› otomatik olarak silmeye bafllayacakt›r.
Otomatik izleme fonksiyonu, bu bölümün sonraki k›s›mlar›nda aç›kland›¤› gibi ‹z
ekran›ndan kapat›labilir.
| 23
Yeni bir iz yaratma
Afla¤›da aç›klanan Tracks Settings (‹z Ayarlar›) diyalog kutusundan iz ayarlar›n›
belirleyebilir ve yeni bir izi bafllatabilirsiniz.
‹z ayarlar›
‹z, uzunluklar› iz kayd›n›n frekans›na ba¤l› çizgilerle birbirine ba¤lanm›fl bir dizi iz
noktas›ndan oluflur.
Zaman ayarlar›na ve mesafeye göre konum iz noktalar›n› seçebilirsiniz veya bir
rota de¤iflikli¤i kaydedildi¤inde NSS sisteminin otomatik olarak bir waypoint yerlefltirmesini sa¤layabilirsiniz.
‘ Not: ‹zlerin görülebilmesi için harita ayarlar›nda Tracks (‹z) opsiyonunun ON
(aç›k) konumuna ayarlanmas› gerekir.
Waypoint, rota ve iz ekranlar›
Waypoints, Rota ve ‹z ekranlar› sisteminizde bulunan gelifltirilmifl fonksiyonlara
ve bütün maddelerin ayarlar›na eriflim sa¤lar.
Ö¤elerden birisi seçildi¤inde menüden veya ekran tufllar› kullan›larak düzenleme
ve ayarlama seçeneklerine eriflebilirsiniz.
24 |
NSS ile seyir
NSS’de bulunan seyir fonksiyonu imleç konumuna, bir waypoint’e gitmenizi veya
önceden belirlenen bir rotay› takip etmenizi sa¤lar.
Waypoint’ler yerlefltirme ve rotalar oluflturma ile ilgili bilgiler için sayfa 22’deki
“Waypoint’ler, Rotalar ve ‹zler” bölümüne bak›n.
Seyir menüsü
GO TO / MENU tuflu bas›l› tutularak görüntülenen Goto (Seyir) menüsünü kullanarak herhangi bir ekrandan seyri bafllatabilirsiniz.
Not: Go to (Seyir) seçene¤i, sadece imleç bir Harita, Radar veya Sonar ekran›nda aktif iken seçilebilecektir.
NSS seyre bafllad›¤›nda, rotadan sapma s›n›rlar› haritada belirtilecektir. Sayfa 26’daki “Seyir ayarlar› ekran›” k›sm›na bak›n.
Harita üzerinde seyir
Harita menüsünden veya Goto menüsünden harita üzerinde seyri bafllatabilirsiniz. Afla¤›daki aç›klama ve flekiller PAGES tuflu bas›l› tutularak aktif hale getirilen Goto (Seyir) menüsünün kullan›m›n› göstermektedir.
‹mleç konumuna gitme
Seçilen hedefi t›klayarak, Goto (Seyir) menüsünü aktif hale getirerek ve Cursor
(‹mleç) opsiyonunu seçerek haritadaki bir noktaya do¤ru seyri bafllatabilirsiniz.
Bir rotay› takip etme
Rotay› t›klayarak ve ard›ndan Goto (Seyir) menüsünü aktif hale getirerek bir rotada seyri bafllatabilirsiniz.
Rota seyri bafllad›¤›nda Goto (Seyir) menüsü büyüyerek bir waypoint’i atlamak
veya rotay› mevcut tekne konumundan bafllatmak için seçenekler gösterecektir.
Bafllama noktas›n› seçme
‹mleci seçilen waypoint’in üstüne götürerek ve Goto (Seyir) menüsünü aktif hale
getirerek herhangi bir waypoint’ten bir rotay› takip edebilirsiniz.
NSS ile seyir | NSS Kullan›m K›lavuzu
| 25
Seyrin iptal edilmesi
Seyri Goto (Seyir) menüsünden veya harita ekran› menüsünden iptal edebilirsiniz.
Sisteme bir AC12, AC42 veya SG05 otomatik pilot bilgisayar› ba¤lan›l›rsa, otomatik pilot fonksiyonlar› NSS’ye ilave edilecektir.
Otomatik pilot fonksiyonu ile bir sistemde seyri bafllatt›¤›n›zda, otomatik pilotu
seyir moduna alman›z istenecektir.
E¤er otomatik seyir dönüflünü aktif hale getirmemeyi seçerseniz, otomatik pilot
daha sonra otomatik pilot menüsünden seyir moduna al›nabilir.
Otomatik pilot fonksiyonu ile ilgili daha fazla bilgi için sayfa 29’daki “Otomatik pilotun kullan›lmas›” k›sm›na bak›n.
Seyir ayarlar› ekran›
Seyir yöntemi
Haritadaki iki nokta aras›ndaki yönü ve mesafeyi hesaplaman›n farkl› yöntemleri
vard›r.
Büyük daire rotas›, iki nokta aras›ndaki en k›sa yoldur. Ancak, böyle bir rotay› takip etti¤inizde, yön sürekli de¤iflece¤inden dümeni manuel olarak çevirmek zor
olacakt›r (tam kuzey, güney ve ekvator boyunca hariç).
Kerte hatt›, sabit kerteriz izleridir. Kerte hatt› hesaplamas›n› kullanarak iki yer
aras›nda seyredebilirsiniz ancak mesafe, genellikle Büyük dairenin kullan›m›ndan daha fazla olacakt›r.
Dümen alarm s›n›rlar›
Arrival radius (Var›fl yar›çap›)
Hedef waypoint’in çevresinde görünmez bir daire ayarlar.
Tekne, bu yar›çap›n içine girdi¤inde waypoint’e vard›¤› düflünülür.
Off course (XTE) limit (Rotadan ç›kma s›n›r›)
Bu parametre, teknenin bir aya¤a kabul edilebilir ofset mesafesini belirler.
Tekne bu s›n›r› aflarsa, bir alarm verilecektir.
Arrival alarm (Var›fl alarm›)
Var›fl alarm› aktif hale getirildi¤inde, tekne waypoint’e ulaflt›¤›nda veya belirlenen var›fl yar›çap›n›n içine girdi¤inde bir
alarm verilir.
26 |
Magnetic variation (Manyetik sapma)
Manyetik sapma, Co¤rafi ve Manyetik kuzey kutuplar›n›n farkl› konumlar›n›n sebep oldu¤u gerçek kerterizler ile manyetik kerterizler aras›ndaki farkt›r. Demir
birikintileri gibi yerel anomaliler de manyetik kerterizleri etkileyebilir.
Manyetik sapma, pruva “Gerçek” modunda olacak flekilde seyretmek için uygulan›r.
Sistem Auto (Otomatik) konumuna ayarland›¤›nda, manyetik kuzeyi otomatik
olarak gerçek kuzeye dönüfltürür. Kendi yerel manyetik sapman›z› girmeniz gerekti¤inde manuel (elle) modunu seçin.
Datum (Referans)
Ço¤u ka¤›t haritalar, NSS sistemi taraf›ndan da kullan›lan WGS84 format›nda
yapl›r.
Ka¤›t haritan›z farkl› bir formatta ise, referans ayarlar› ka¤›t haritalar›n›za uygun
olarak de¤ifltirebilirsiniz.
Coordinate system (Koordinat sistemi)
Harita ekran›nda görünen enlem/boylam koordinatlar›n›n format›n› kontrol etmek
için birkaç koordinat sistemi kullan›l›r.
Phantom Loran (Fantom loran)
Fantom loran’›n kullan›m›n› etkinlefltirir.
Loran settings (Loran ayarlar›)
Waypoint girifli, imleç konumu ve konum ekran› için Loran zincirlerini
(GRI) ve tercih edilen istasyonu belirler.
Grafik örnek, Loran konum bilgili imleç konumu penceresini göstermektedir.
Daha fazla bilgi için Loran sistemi dokümanlar›na bak›n.
Seyir ekranlar›
Seyir s›ras›nda bilgileri görüntülemek için Dümen ve Konum ekranlar› kullan›labilir.
Dümen ekran›
Veri alanlar›
‹lerlemek için
sol/sa¤ ok
simgesine
t›klay›n
Tekne sembolü
Rota çizgisi
Rotadan ç›kma s›n›r›
| 27
Veri alanlar›
Seyir ekran› afla¤›daki bilgileri sunar:
DTD
Hedefe olan mesafe
BTW
Waypoint kerterizi
SOG
H›z
COG
Rota
TTD
Hedefe olan süre
ETA
Sonraki waypoint’in tahmini var›fl zaman›
VMG
Sonraki waypoint’e do¤ru h›z
STEER Sonraki waypoint’e do¤ru dönülecek rota
Rota çizgisi
Bir rotada seyrederken rota çizgisi, bir waypoint’ten di¤erine do¤ru amaçlanan
rotay› gösterir.
Bir waypoint’e do¤ru ilerlerken (imleç konumu, MOB veya girilen enlem/boylam
konumu) rota çizgisi, amaçlanan rotay› seyrin bafllad›¤› waypoint’ten sonraki
waypoint’e do¤ru gösterir.
Tekne sembolü
Tekne sembolü amaçlanan rota ile ilgili mesafeyi ve kerterizi gösterir.
Rotadan ç›kma s›n›r›
XTE belirlenen rotadan ç›kma s›n›r›n› aflarsa (Sayfa 26’daki “Dümen alarm› s›n›rlar›” k›sm›na bak›n) bu, iz çizgisine olan mesafeyi içeren k›rm›z› bir okla gösterilecektir.
Rotadan ç›kma alarm› aktif ise, XTE belirlenen rotadan ç›kma s›n›r›n› aflarsa
alarm verilecektir.
Konum ekranlar›
Varsay›lan olarak, GPS konumunu gösteren bir konum ekran› vard›r.
E¤er Loran sayfa 27’de aç›kland›¤› gibi etkinlefltirilmiflse, iki konum ekran› olacakt›r. Bu, ekran›n sol ve sa¤ taraf›ndaki ok sembolleriyle belirtilir.
Ekran›n sol veya sa¤ taraf›n› t›klayarak ekranlar aras›nda geçifl yapabilirsiniz.
GPS konum bilgileri
Loran konum bilgileri
Veri alanlar›
Enlem ve boylam (GPS) veya Loran GRI veya istasyon de¤erleri olarak konum
Saat ve tarih
SOG
H›z
COG
Rota
28 |
Otomatik pilotun kullan›lmas›
Sisteme bir AC12, AC42 veya SG05 otomatik pilot bilgisayar› ba¤lan›l›rsa, otomatik pilot fonksiyonlar› NSS’de olacakt›r.
Otomatik pilot, farkl› deniz koflullar›ndan minimum dümen hareketi ile do¤ru rotay› koruman›z için tasarlanm›flt›r. Otomatik pilot dönüflü çok do¤ru yapt›¤›ndan,
özellikle bir waypoint’e do¤ru seyir yaparken veya bir rotay› takip ederken yak›t
tasarrufu sa¤lar ve hedefinize daha h›zl› gitmenizi sa¤lar.
Otomatik pilot ile güvenli kullan›m
ΩUyar›: Otomatik pilot faydal› bir seyir yard›mc›s›d›r ancak, hiçbir flekilde rotay› tayin eden kiflinin yerine geçmez.
Otomatik modundan manuel (elle) dümen moduna geçme
STBY/AUTO tufluna k›sa süreli basarak otomatik pilotu herhangi bir otomatik çal›flma modundan STBY (Bekleme) moduna alabilirsiniz.
Not: E¤er NSS SG05 vas›tas›yla bir EVC sistemine ba¤lan›l›rsa, otomatik pilot
modundan ba¤›ms›z olarak dümeni elle kontrol edebilirsiniz. Sayfa 39’daki “Otomatik pilotun bir EVC sisteminde kullan›lmas›” bölümüne bak›n.
Otomatik pilotun etkinlefltirilmesi
Otomatik pilotu afla¤›da gösterildi¤i gibi herhangi bir ekrandan etkinlefltirebilirsiniz.
Otomatik pilot ekran üstü menünüsü
Otomatik pilotu, sadece Otomatik pilot ekran üstü menüsü aktif
iken ve iskele ile sancak göstergeleri k›rm›z› ve yeflil yanarken
çal›flt›rabilirsiniz.
Otomatik pilot ekran üstü menüsü, aktif otomatik pilot moduna
ba¤l› olarak aktif modu, yönü, dümeni ve çeflitli dönüfl bilgilerini
gösterir.
Ekran üstü menünün sayfada sabit bir konumu vard›r ve bir Otomatik
pilot panelinin aktif olmas› d›fl›nda, tüm sayfalarda gösterilebilir.
Ekran üstü menüyü sa¤ üst köfledeki
tuflu t›klayarak veya X tufluna basarak silebilirsiniz.
Sayfan›n üst taraf›ndaki otomatik pilot modu simgesi
Otomatik pilot ekran üstü menüsü görünmedi¤inde, otomatik pilot bilgileri varsay›lan
olarak sayfalar›n üst taraflar›nda gösterilir.
Bu bilgileri kapatmay› seçebilirsiniz.
Daha fazla bilgi için
sayfa 40’taki “Otomatik
pilot ayarlar› ekran›” k›sm›na bak›n.
Harita ekran›ndaki pusula sembolü
Harita ekran›nda teknenizin çevresinde bir pusula sembolü
görünecek flekilde seçim yapabilirsiniz. ‹mleç ekranda aktif iken
pusula sembolü kaybolacakt›r.
Otomatik pilotun kullan›lmas› | NSS Kullan›m K›lavuzu
| 29
Otomatik pilot ekran›
Otomatik pilot ekran›, seyir s›ras›nda bilgileri görüntülemek için kullan›l›r.
Otomatik pilot ekran›n› aktif hale getirmek için kullan›lan k›sayol simgesi, varsay›lan olarak Pages (Sayfalar) ekran›nda mevcuttur. Ancak, sadece a¤da bir
AC12, AC42 veya SG05 bilgisayar› oldu¤unda ekran kullan›labilir.
Veri alanlar›
Otomatik pilot ekran› hedefin ad›n›, yönü ve dümen bilgilerini gösterir. Afla¤›daki
k›saltmalar kullan›lm›flt›r:
CTS
Dönülecek rota
DTD
Hedefe olan mesafe
SOG
H›z
COG
Rota
DTW
Sonraki waypoint’e olan mesafe
XTE
Rotadan sapma hatas›
Otomatik pilot modlar›n›n seçilmesi
Mod simgesi t›klanarak veya MENU tufluna bas›larak aktif hale getirilen Otomatik Pilot Modu seçim menüsünden bir otomatik modu veya özelli¤i seçebilirsiniz.
Otomatik pilot moduna genel bak›fl
Otomatik pilotun birkaç dönüfl modu vard›r. Modlar›n say›s› ve modun içindeki
özellikler sonraki sayfada gösterildi¤i gibi tekne tipine ve mevcut girifle ba¤l›d›r.
30 |
| 31
MOD
TEKNE T‹P‹
Komut verilen yönü önceden belirlenmifl bir de¤erle de¤ifltirir
Tramola atma
Kaçma
Tekneyi otomatik olarak önceden belirlenmifl dönüfl biçimlerinde hareket ettirir (Sadece sürat tekneleri)
Dönüfl (Tramola atma)
Tekneyi belli bir waypoint’e veya waypoint’ler rotas› içinde döndürür
Ayarl› rüzgar aç›s›n› tekne burnunun di¤er taraf›na yans›t›r
Ayarl› rüzgar aç›s›n› korumak için tekneyi döndürür
Tekneyi belli bir waypoint’e veya waypoint’ler rotas› içinde döndürür
Yön de¤iflikli¤inden sonra NoDrift moduna döndürür
Tekneyi düz bir kerteriz çizgisinde tutar
Dönüflü iptal eder ve pusuladan okunan yönde devam eder
Yön, h›z, rüzgar aç›s›, waypoint/rota bilgileri
Yön, h›z, rüzgar aç›s›
Yön, h›z, konum, waypoint/rota
bilgileri
Yön, h›z, konum
Yön, h›z
Dümen aç›s›
Çevirmeli dü¤meyi kullanarak dümen aç›s›n› ayarlar
Tekneyi ayarl› yönde tutar
Dümen aç›s› veya VRF
GEREKL‹ G‹R‹fi
Otomatik pilot ekran üstü menüsündeki k›rm›z› (iskele) ve yeflil (sancak)
göstergelerini kullanarak dümen hareketini kontrol eder
Tekneyi dümenden elle döndürürken kullan›lan Standby (pasif) modu
AÇIKLAMA
Dönüfl (Biçim)
MOTORLU YELKENL‹
Yön yakalama
Otomatik dümen
(NFU)
ÖZELL‹K
Otomatik modlarda dönüfl performans›n›n kontrolü
Otomatik pilot kurulum ve ayarlama s›ras›nda konfigüre edilmelidir. Baz› parametreler çal›flma s›ras›nda dönüfl performans›n› art›rmak için ayarlanabilir. Sayfa 40’taki “Otomatik pilot ayarlar› ekran›” k›sm›na bak›n.
Otomatik pilotun Standby modunda kullan›lmas›
Tekneyi el ile döndürdü¤ünüzde otomatik pilot STBY modunda olmal›d›r.
STBY/AUTO tufluna k›sa süreli basarak otomatik pilotu herhangi bir çal›flma modundan STBY moduna alabilirsiniz.
Otomatik dümen (NFU)
Otomatik pilot STBY modunda iken ekran üstü menüden ‹SKELE veya SANCAK tufl simgelerini t›klarsan›z, sistem NFU
(Non-Follow-Up) moduna de¤iflecektir. Dümeni kontrol etmek için tufl simgelerini kullanabilirsiniz ve tufla bas›ld›¤› sürece dümen hareket edecektir.
STBY/AUTO tufluna k›sa süreli basarak STBY moduna dönebilirsiniz.
Follow-up dönüfl (FU)
Otomatik pilot menüsünden Follow-up dönüflü seçebilirsiniz.
FU aktif iken, dümen aç›s›n› ayarlamak için döner dü¤meyi
kullanabilirsiniz.
Dümen istenilen aç›ya hareket edecek ve ard›ndan duracakt›r.
ΩUyar›: Follow-up modunda iken dümeni elle kontrol edemezsiniz.
STBY/AUTO tufluna k›sa süreli basarak STBY moduna dönebilirsiniz.
OTOMAT‹K modu (otomatik pusula)
AUTO tufluna bas›ld›¤›nda, otomatik pilot mevcut tekne yönünü ayarl› rota olarak seçer.
Otomatik pilot, yeni bir mod seçilinceye veya rota dü¤mesi
ile veya ‹SKELE ya da SANCAK tufl simgeleriyle yeni bir rota ayarlan›ncaya kadar tekneyi ayarl› rotada tutacakt›r.
Rota yeni bir ayarl› rotaya de¤ifltirildi¤inde, tekne otomatik
olarak yeni yöne dönecek ve yeni rotay› muhafaza edecektir.
Yön yakalama
AUTO veya NoDrift modunda yön yakalama özelli¤i, döner dü¤meye h›zla basarak
yapt›¤›n›z dönüflü otomatik olarak iptal etmenizi sa¤lar. Otomatik pilot, döner dü¤meye bast›¤›n›z anda pusuladan okunan yöne do¤ru gitmeye devam etmeniz için dönüflü iptal edecektir. Bu, örne¤in bir gemi havuzuna veya koya girmek için yapman›z gereken dönüflten tam olarak emin de¤ilseniz kullanabilece¤iniz faydal› bir özelliktir.
Dönüfl biçimi (sürat tekneleri)
Otomatik pilot, AUTO modunda iken sürat tekneleri için çok say›da otomatik
dönüfl özelli¤i sunar.
Dönüfl seçene¤i, tekne tipi yelkenliye ayarlanm›flsa seçilmeyecektir.
32 |
Bir dönüflün bafllat›lmas›
Afla¤›daki flekil, Otomatik pilot menüsünden k›vr›ml›-dönüflün nas›l bafllat›laca¤›n› gösterir.
Sol veya sa¤ tufllar› t›klayarak veya çevirmeli dü¤meyi kullanarak dönüfl yönünü
seçin ve dönüflü bafllat›n.
Dönüflün durdurulmas›
Dönüfl s›ras›nda istedi¤iniz zaman AUTO/STBD tufluna basarak standby moduna ve manuel dönüfl moduna dönebilirsiniz.
Dönüfl de¤iflkenleri
C-dönüflü d›fl›ndaki tüm dönüfl seçeneklerinin, dönüfle bafllamadan önce ve tekne dönerken istedi¤iniz zaman yapabilece¤iniz ayarlamalar› vard›r. Yukar›daki
örne¤e bak›n.
U-dönüflü
U-Dönüflü, mevcut ayarl› rotay› 180° ters yöne de¤ifltirir.
Dönüfl h›z›, varsay›lan dönüfl h›z› (ROT) ayar› ile ayn›d›r.
Bu, dönüfl s›ras›nda de¤ifltirilemez.
C –dönüflü
C-dönüflü, teknenin daire biçiminde dönmesini sa¤lar.
Dönüfl h›z›n› (ROT), dönüfle bafllamadan ve dönüfl esnas›nda ayarlayabilirsiniz. Dönüfl h›z›n› art›rma, teknenin daha küçük bir daire biçiminde dönmesini sa¤lar.
Dönüfl parametresi
Menzil
Her ad›mdaki de¤iflim Varsay›lan
Birim
°/dak
Dönüfl h›z› (ROT)
K›vr›ml› dönüfl
K›vr›ml› dönüfl, teknenin artan veya azalan bir dönüfl yar›çap› ile k›vr›ml› biçiminde dönmesini sa¤lar. Bu özellik, dönen bal›klar için veya bir cismi ararken
kullan›labilir.
Dönüfl yar›çap›nda de¤ifliklik s›f›ra ayarlan›rsa, tekne bir daire fleklinde dönüfl yapacakt›r. Negatif de¤erler azalan yar›çap›, pozitif de¤erler ise artan yar›çap› belirtir.
Menzil
‹lk yar›çap
Her dönüfl için yar›çap
de¤iflimi
| 33
Zigzag-dönüfller
Zigzag biçiminde seyretmek için, dönüfl bafllat›lmadan önce ilk rotay› de¤ifltirebilirsiniz.
Dönüfl s›ras›nda, rotay› ve mesafeyi de¤ifltirebilirsiniz.
Ana rota döner dü¤me çevrilerek de¤ifltirilebilir.
A = ‹lk rota de¤iflimi
B = Rota de¤iflimi
C = Mesafe
Menzil
Mesafe
Kare dönüfl
Kare dönüfl özelli¤i, belli bir mesafe yol ald›ktan sonra teknenin otomatik olarak 90°
dönmesini sa¤lar.
Tekne yeni bir 90°’lik dönüfl yap›ncaya kadar dönüfl s›ras›nda istedi¤iniz zaman rotan›n mesafesini de¤ifltirebilirsiniz Ayr›ca, döner dü¤meyi çevirerek istedi¤iniz zaman
ana rotay› de¤ifltirebilirsiniz.
Menzil
Yavafl S-dönüflü
Yavafl S-dönüflü s›ras›nda tekne ana rota
çevresinde yalpalayacakt›r.
Dönüfle bafllamadan önce seçilen rota de¤iflimini ayarlayabilirsiniz.
Dönüfl s›ras›nda, rotay› ve dönüfl yar›çap›n›
de¤ifltirebilirsiniz.
Ana rota döner dü¤me çevrilerek de¤ifltirilebilir.
Menzil
Rota de¤iflimi
Yar›çap
34 |
Derinlik E¤risini ‹zleme, DCT ™
Sistem sonardan derinlik bilgisi al›yorsa otomatik pilot, derinlik e¤risini izleyecek
ΩUyar›: Deniz yata¤› uygun olmad›kça bu özelli¤i kullanmay›n. Bu
özelli¤i, küçük bir alanda derinli¤in belirgin bir flekilde de¤iflti¤i kayal›k
sularda kullanmay›n.
E¤im
Ç›k›nt›l›
Dar kanal
DCT dönüflünü bafllatmak için afla¤›daki ifllemi kullan›n:
1. NSS cihaz›nda veya ayr› bir derinlik cihaz›nda derinli¤in gösterildi¤inden emin olun.
2. Tekneyi izlemek istedi¤iniz bir derinli¤e ve derinlik çizgisi yönüne (ana rota) çevirin.
3. AUTO (otomatik) modunu aktif hale getirin, DCT dönüflünü seçin ve derinlik
de¤erini izleyin.
4. ‹skeleye veya sanca¤a do¤ru meyilli olan dibi izlemek üzere DCT dönüflünü
bafllatmak için otomatik pilot ekran üstü menüsündeki iskele ve sancak
göstergelerini kullan›n.
DCT dönüflü için afla¤›daki parametreler mevcuttur:
Derinlik hassasiyeti
Menzil
Rotadan Sapma Aç›s›
Derinlik hassasiyeti
Bu parametre, kontrol edilen dümen ile seçilen derinlik e¤risinden al›nan sapma
aras›ndaki oran› belirler. Derinlik kazan›m› de¤eri ne kadar yüksek olursa, dümen o kadar k›r›l›r.
De¤er çok düflük olursa, ayarl› derinlik e¤risi sapmas›n› dengelemek uzun zaman alacak ve otomatik pilot tekneyi seçilen derinlikte tutamayacakt›r.
De¤er çok yüksek ise, h›z artacak ve dönüfl dengesizleflecektir.
Rotadan Sapma Aç›s› (CCA)
CCA, ayarl› rotaya eklenilen veya ondan ç›kar›lan bir aç›d›r.
Bu parametre ile teknenin referans derinlik civar›nda yavafl S hareketleriyle yalpalanmas›n› sa¤layabilirsiniz.
CCA ne kadar büyük olursa, o kadar büyük yalpalanmaya izin verilecektir. CCA
s›f›ra ayarland›¤›nda S hareketleri olmaz.
| 35
NoDrift modu
Bu mod, otomatik pilot ile GPS’ten al›nan konum bilgilerini
birlefltirir.
NoDrift modu aktif hale getirildi¤inde otomatik pilot, mevcut yöne
göre tekne konumundan görünmeyen bir yön çizgisi çizecektir.
AUTO (pusula) modundan farkl› olarak otomatik pilot flimdi,
rotadan sapma hatas›n› hesaplamak için konum bilgilerini
kullan›r ve otomatik olarak izinizi düz tutar.
NoDrift modunda yön çizgisini s›f›rlamak için otomatik pilot ekran üstü menüsündeki iskele ve sancak göstergelerini veya çevirmeli dü¤meyi kullanabilirsiniz.
Kaçma
NoDrift modunu kullan›rken bir engelden kaç›nmak isterseniz, STBY tufluna basabilir ve engeli geçinceye kadar otomatik dönüfl yapabilir ve
dümeni kullanabilirsiniz.
60 saniye içinde NoDrift moduna dönerseniz önceki ayarl› yön çizgisinde devam edebilirsiniz.
Yan›t vermezseniz diyalog kutusu kaybolur ve otomatik pilot, mevcut yönü ayarl›
yön çizgisi olarak belirleyerek NoDrift moduna girecektir.
Kaçma manevran›z 60 saniyeden uzun sürerse, otomatik pilot Standby modunda kalacakt›r.
NSS ile seyir
Tekneyi belli bir waypoint’e veya waypoint’ler rotas› içinde
otomatik olarak döndürmek için otomatik pilot özelli¤ini kullanabilirsiniz. GPS’ten al›nan konum bilgileri, tekneyi rotada
tutmak ve hedef waypoint’e yönlendirmek üzere dönülecek
rotay› de¤ifltirmek için kullan›lacakt›r.
Tatmin edici seyir dönüflü elde etmek için, NAV moduna girilmeden önce
NSS’nin geçerli bir konum giriflinin olmas› ve otomatik dönüflün test edilip onaylanmas› gerekir:
GO TO / PAGES tufluna basarak herhangi bir ekrandan seyri bafllatabilirsiniz.
Go to (Seyir) seçene¤i, sadece imleç bir Harita, Radar veya Sonar ekran›nda
aktif iken seçilebilecektir. NSS ile seyir ile ilgili daha fazla bilgi için sayfa 25’teki
“NSS ile seyir” k›sm›na bak›n.
Ayr›ca, otomatik pilot menüsünden de seyri bafllatabilirsiniz.
Seyir modu bafllat›ld›¤›nda, pilot otomatik olarak tekneyi rotada tutacakt›r. Tekne
bir waypoint’in var›fl dairesine ulaflt›¤›nda pilot bir sesli uyar› verir ve uyar› ekran›nda yeni rota bilgilerini gösterir.
Sonraki waypoint’e gerekli rota de¤iflimi belirlenen rota de¤ifltirme s›n›r›ndan az
ise, otomatik pilot otomatik olarak rotay› de¤ifltirecektir. Bir rotadaki sonraki waypoint’e gerekli rota de¤iflimi ayarl› s›n›rdan fazla ise, yap›lacak rota de¤ifliminin
kabul edilebilir oldu¤unu onaylamal›s›n›z.
‘ Not: Seyir parametreleri ve NSS ile seyir ile ilgili daha fazla bilgi için sayfa
25’teki “NSS ile seyir” k›sm›na bak›n.
ΩUyar›: Seyir dönüflü sadece aç›k sularda yap›lmal›d›r.
NAV modunu seçerken pilot, mevcut ayarl› rotay› muhafaza eder ve kullan›c›n›n, hedef waypoint’e do¤ru rota de¤iflimini kabul etmesini ister.
36 |
Waypoint var›fl dairesi
Var›fl yar›çap›, bir rotay› takip ederken bir dönüflün bafllat›laca¤› noktay› belirler.
Var›fl daireleri
Var›fl dairesi teknenin h›z›na göre ayarlanmal›d›r. H›z ne kadar yüksek olursa,
daire o kadar genifl olur. Amaç, sonraki rotaya rahat dönmek için otomatik pilotun zaman›nda yönü de¤ifltirmesini sa¤lamakt›r.
Afla¤›daki flekil rota yarat›rken uygun waypoint dairesini seçmek için kullan›labilir.
Deniz mili olarak
tekne h›z›
1/100 nm olarak
var›fl dairesi yar›çap›
Örnek: 20 deniz mili h›zla, 0.09 nm yar›çapl› bir waypoint dairesi kullanmal›s›n›z.
Not: Otomatik waypoint de¤ifltirme özelli¤ini kullan›rken, bir rotadaki herhangi iki
waypoint aras›ndaki mesafe, waypoint var›fl dairesi yar›çap›ndan düflük olmamal›d›r.
Wind veya WindNav moduna girmeden önce birkaç seyir parametresi belirlenmelidir. Bu parametreler ayr› montaj k›lavuzunda aç›klanm›flt›r.
Yelken seyri
WIND modu, sadece sistem Otomatik Pilot Kurulum menüsünde yelkenli için
ayarlanm›flsa kullan›labilir.
WIND modu bafllat›lmadan önce, rüzgar gülü sensöründen geçerli rüzgar yönü
ve süratinin al›nd›¤›n›n teyit edilmesi gerekir.
Yelken ile seyri afla¤›daki gibi bafllat›n;
1. Otomatik pilotu AUTO (Otomatik) moduna al›n.
2. Rüzgar›n aç›s› korumak istedi¤iniz aç›ya uygun oluncaya kadar teknenin yönünü
ayarlay›n.
3. MENU tufluna bas›n ve Wind (Yelken) opsiyonunu seçin.
| 37
Ayarl› dönülecek rota (CTS) ve ayarl› rüzgar aç›s›, WIND modu seçildi¤i anda pusula kerterizinden ve rüzgar gülü sensöründen girilir. Bu noktada otomatik pilot, rüzgar›n yönü de¤iflebilece¤inden, rüzgar›n aç›s›n› korumak için rotay› de¤ifltirecektir.
Tramola atma
‘ Not: Tramola atma fonksiyonu, sadece sistem YELKENL‹ tekne tipi için ayarland›¤›nda kullan›labilir.
Tramola atma sadece rüzgarda yap›lmal›d›r ve teknede nas›l çal›flt›¤›n› görmek
için hafif rüzgarl› sakin deniz koflullar›nda denenmelidir. Teknenin çok say›da
özelli¤inden dolay› (seyir teknelerinden yar›fl teknelerine kadar) tramola atma
fonksiyonunun performans› tekneden tekneye de¤ifliklik gösterebilir.
Tramola atma fonksiyonunu hem AUTO modundan hem de WIND modundan
bafllatabilirsiniz.
Her iki modda, karfl›t tramola atma yönü seçilerek diyalog kutusu aç›k oldu¤u
sürece tramola atma ifllemini durdurabilirsiniz. ‹fllem durduruldu¤unda tekne önceki ayarl› yöne dönecektir.
Auto (Otomatik) modunda tramola atma
Daha fazla bilgi
için sayfa 41’deki “Seyir
parametreleri” k›sm›na
bak›n.
AUTO modunda tramola atma,
WIND modunda tramola atmaktan
farkl›d›r. AUTO modunda tramola
atma aç›s› sabittir ve kullan›c› taraf›ndan belirlenir.
Tramola atma yönü seçildi¤inde, otomatik pilot ayarl› sabit tramola aç›s›na
göre mevcut ayarl› rotay› de¤ifltirir.
Wind (Rüzgar) modunda tramola atma
AUTO (Otomatik) moduyla karfl›laflt›r›ld›¤›nda WIND (Rüzgar) modunda tramola
atma, referans olarak görünen veya gerçek rüzgar ile seyrederken yap›labilir.
Gerçek rüzgar aç›s› 90 dereceden az olmal›d›r.
Tramola atma s›ras›ndaki dönüfl h›z›, seyir parametreleri ayarlama menüsündeki
Tack time (Tramola atma) özelli¤i taraf›ndan belirlenecektir (yukar›daki flekle bak›n). Tramola atma s›ras›nda h›z kayb›n› önlemek için, tramola atma ayn› zamanda teknenin h›z› taraf›ndan da kontrol edilecektir.
Tramola atmay› bafllatt›¤›n›zda otomatik pilot, ayarl› rüzgar aç›s›n› tekne pruvas›n›n di¤er taraf›na alacakt›r.
Yelken açma
Gerçek rüzgar aç›s› 120°’den büyük ise yelken açmak mümkündür.
Yelken açma süresi, kontrol alt›nda olabildi¤ince h›zl› gerçeklefltirmek için teknenin h›z› taraf›ndan belirlenir.
Tramola atmay› ve yelken açmay› önleme
Rüzgara karfl› ilerlerken ve seyrederken otomatik pilotu dikkatli kullanmal›s›n›z.
Rüzgara karfl› ilerlerken yelkenlerin dengesi bozulursa, yelkenlerin çarpma kuvveti
tekneyi rüzgara karfl› ilerletebilir. Tekne ayarl› minimum rüzgar aç›s›n› aflacak flekilde seyrediyorsa, yelkenlerin itme kuvveti aniden kaybolacak ve teknenin h›z›n›
düflürecektir. Dümen daha az etkili olaca¤›ndan tekneyi döndürmek zorlaflacakt›r.
WIND (Rüzgar) modunda tramola atmay› önleme fonksiyonu bu tip durumlar› engellemek için kullan›l›r. Bu, aç›k rüzgar aç›s› ayarl› minimum rüzgar aç›s›n›n 5° alt›na
düfltü¤ünde ve daha fazla dümen k›rma istenildi¤inde hemen tepki verecektir.
38 |
Seyrederken, yanlardan veya arkadan gelen dalgalarla tekneyi döndürmek zordur.
Dalgalar tekneyi istenmeyen bir yöne savurabilir; bu durum hem mürettebat hem
de direk için tehlikeli olabilir.
Yelken açmay› önleme fonksiyonu, gerçek aç›k rüzgar aç›s› 175°’nin üstüne ç›kt›¤›nda veya ayarl› rüzgar aç›s›n›n tersine döndü¤ünde aktif hale gelecektir. ‹stenmeyen yöne dönmeyi önlemek için daha fazla dümen k›rma istenecektir.
Tramola atma ve yelken açma önleme fonksiyonlar› tehlikeli bir duruma düflmeyi
önlemeye karfl› bir garanti de¤ildir. Dümenin ve/veya tahrik ünitesinin etkisi yeterli de¤ilse, tehlikeli bir durum meydana gelebilir. Bu tip durumlarda çok dikkatli
olun.
Rüzgar ile dönüfl yapma ve seyir
Wind Nav modunda, otomatik pilot bir NSS seyir fonksiyonundan al›nan rüzgar ve iz verileriyle tekneyi döndürür.
Wind Nav modunda otomatik pilot aktif waypoint’e do¤ru ilerlemek için gerekli ilk rota de¤iflimini hesaplar ancak otomatik
pilot, hesaplamada mevcut rüzgar yönünden de yararlan›r.
NSS’nin bir AP24/AP28 sisteminde kullan›lmas›
Komut aktar›m›
NSS cihaz›n›z bir AP24 veya AP28 kontrol ünitesi içeren bir
otomatik pilot sistemine ba¤l› ise, ayn› anda sadece bir kontrol ünitesi aktif olabilir. Aktif olmayan ünite ekranda bir zarf
sembolü ile gösterilir.
Çevirmeli dü¤meyi çevirerek veya bu dü¤meye basarak aktif otomatik pilot ekran
üstü menüsü ile aktif olmayan bir NSS cihaz›ndan komut alabilirsiniz.
Ekran üstü menü görünmezse, STBD/AUTO tuflunu bas›l› tutup mod seçim menüsünü seçerek ve ard›ndan aktif modu onaylayarak NSS cihaz›ndan komut alabilirsiniz.
Uzak istasyonlar›n kilitlenmesi
AP24/AP28, di¤er tüm kontrol ünitelerini devre d›fl› b›rakan
bir Uzak Kilit fonksiyonu içerir. Kilitli bir cihaz bir kilit sembolü ile belirtilir.
Uzak kilit fonksiyonu AP24/AP28’de aktif hale getirildi¤inde,
NSS’ye veya sistemdeki di¤er AP kontrol ünitelerine komut aktar›m› gerçekleflmez; sadece aktif AP kontrol ünitesi komut al›r.
Sadece komut alan AP24/AP28 cihaz›ndan uzak istasyonlar›n kilidini açabilirsiniz.
Otomatik pilotun EVC sisteminde kullan›lmas›
NSS, SG05 vas›tas›yla bir EVC sistemine ba¤land›¤›nda, otomatik pilot modundan ba¤›ms›z olarak dümeni elle kontrol edebilirsiniz.
Ekran üstü göstergedeki mod göstergesi, EVC’nin devre d›fl› oldu¤unu belirten
bir çizgi ile yer de¤ifltirecektir.
Belirlenen süre içinde EVC sisteminde herhangi bir dümen komutu verilmezse
sistem standby modunda NSS kontrolüne dönecektir.
| 39
Otomatik pilot ayarlar› ekran›
Otomatik pilot ayarlar› ekran›, otomatik pilotun çal›flmas› s›ras›nda kullan›c› taraf›ndan de¤ifltirilebilen ayarlara eriflim sa¤lar.
Montaj ile ilgili bilgi için ayr› NSS Montaj K›lavuzuna bak›n.
Auto-hide (Otomatik gizle)
Otomatik pilot ekran üstü menüsü görünmedi¤inde, otomatik pilot bilgileri varsay›lan olarak sayfalar›n üst taraflar›nda gösterilir. Bu bilgileri kapatmay› seçebilirsiniz.
Crescent lights (Otopilot ›fl›klar›)
Çevirmeli dü¤menin etraf›ndaki arka plan ›fl›klar› NSS’nin otomatik pilot kontrolü
alt›nda oldu¤unu belirtmek için kullan›labilir. Otopilot aktif hale getirildi¤inde,›fl›klar k›rm›z› ve yeflil olacakt›r.
Devre d›fl› b›rak›ld›¤›nda,otopilot standby(bekleme) modundayken ›fl›klar normal
gündüz/gece ayarlar›na dönecektir.
Chart compass (Harita pusulas›)
Harita ekran›nda teknenizin çevresinde bir pusula sembolü görünecek flekilde seçim yapabilirsiniz. ‹mleç ekranda aktif iken pusula sembolü kaybolacakt›r.
Bir NSS cihaz›n› kilitleme
Sisteme iki NSS cihaz› dahil edilmiflse, otomatik pilotun izinsiz kullan›m›n› önlemek için aktif olmayan NSS cihaz› kilitlenebilir.
Cihaz kilitlendi¤inde, bu durum ekran üstü menüde bir kilit sembolü ve yaz› ile belirtilir.
Kilit fonksiyonu kullan›l›rken, NSS cihaz›ndan herhangi bir otomatik mod seçilemez.
Not: Kilit fonksiyonu, pilot kontrolü olarak aktif olan NSS cihaz›nda bulunmaz.
E¤er NSS cihaz› bir AP24/AP28 sisteminin bir parças› ise cihaz AP24/AP28
kontrol ünitesinden kilitlenebilir.
Sea state filter (Deniz durumu filtresi)
Deniz durumu filtresi, dalgal› sularda dümen hareketlili¤ini ve otomatik pilot hassasiyetini azaltmak için kullan›l›r.
OFF
AUTO
Deniz durumu filtresi devre d›fl› kal›r. Bu varsay›lan ayarlamad›r.
Dalgal› sularda uyarlamal› bir ifllemle dümen hareketlili¤ini ve otomatik pilot hassasiyetini azalt›r. Deniz durumu filtresini kullanmak istedi¤inizde AUTO ayar› önerilir.
MANUAL Daha önce aç›klanan dönüfl hassasiyeti kontrol ayarlar›yla ba¤lant›l›d›r. Dalgal› ancak sabit deniz koflullar›nda optimum rota muhafaza etme ve düflük dümen hareketlili¤i kombinasyonunu bulmak için manuel olarak kullan›labilir.
40 |
Seyir parametreleri
Not: Seyir parametre ayarlar›, sadece tekne tipi Sail konumuna ayarlanm›flsa yap›labilir.
Tack time (Tramola atma zaman›)
WIND modunda tramola atarken, dönüfl h›z› (tramola atma zaman›) ayarlanabilir. Bu, tramola atma s›ras›nda tek kollu denizcilere tekneyi ve yelkenleri kontrol
etmeleri için zaman kazand›racakt›r.
Ayr›ca, rüzgar taraf› de¤ifltirilmeden yap›lan dönüfl, kontrollü bir h›zda yap›lacakt›r.
Menzil
2-50
1
12
Birim
saniye
Tack angle (Tramola atma aç›s›)
Bu de¤er, AUTO modunda tramola atarken önceden rota de¤ifltirmek için için
kullan›l›r. Otomatik pilot ekran üstü menüsündeki iskele ve sancak göstergelerine bas›larak rota bu de¤er kadar de¤ifltirilebilir.
Menzil
50-150
1
100
Birim
*
Wind function (Rüzgar fonksiyonu)
Rüzgar fonksiyonu AUTO (Otomatik) konumuna ayarl› iken, otomatik pilot otomatik
olarak görünen ve gerçek rüzgar yönü aras›nda seçim yapar. AUTO varsay›lan
ayarlamad›r ve seyir için önerilir.
Tekne dönüfl yapt›¤›nda, dalgalar›n üzerinde sörf yapacakt›r. Bu, tekne h›z›nda ve
dolay›s›yla görünen rüzgar aç›s›nda belirgin de¤iflikli¤e yol açabilir. Bu yüzden, gerçek rüzgar dönüfl yapmak için kullan›l›rken, görünen rüzgar ise, rüzgara karfl› ilerlerken veya limana yanafl›rken kullan›l›r.
Görünen rüzgar dönüflü, maksimum tekne h›z›n› yakalamak için tercih edilir. Otomatik pilot, yelkenlerin belli bir triminden maksimum itme kuvveti almak için sabit bir
görünen rüzgar aç›s› korumaya çal›fl›r.
Kapal› sularda ilerlerken, fliddetli rüzgardan dolay› görünen rüzgar aç›s› geçici olarak de¤iflebilir. Bu, daha sonra gerçek rüzgara karfl› ilerlemek için tercih edilebilir.
VMG optimizing (VMG iyilefltirme)
Rüzgara karfl› VMG'yi iyilefltirebilirsiniz. Bu fonksiyon seçildi¤inde, yeni bir rüzgar
aç›s› ayarland›ktan 5–10 saniye sonra ve sadece rüzgara karfl› ilerlerken aktif hale
gelecektir.
Layline steering (Rota çizgisine dönme)
Rota çizgisine dönme seyir s›ras›nda faydal›d›r. Navigasyon cihaz›ndan al›nan Rotadan Sapma Hatas› (XTE) tekneyi iz çizgisinde tutacakt›r. Navigasyon cihaz›ndan
al›nan XTE 0.15 nm’yi aflarsa, otomatik pilot waypoint’in rota çizgisini ve izini hesaplayacakt›r.
Response (Tepki)
Varsay›lan olarak sistem, h›za (sürat tekneleri) veya h›za ve rüzgara (yelkenliler) göre HI/LO (Yüksek/Düflük) parametre grubu aras›nda geçifl yapar. Ancak, hangi parametre grubunun kullan›laca¤›n› manuel olarak seçebilirsiniz.
H›z sinyali yoksa HI (Yüksek) veya LO (Düflük) seçilmelidir.
‹ki (HI/LO) parametre grubundan her birinin ince ayarlarını el ile yapabilirsiniz. Seviye 4, otomatik ayar fonksiyonu taraf›ndan ayarlanan parametre de¤erli varsay›lan
ayarlamal›d›r. Herhangi bir otomatik ayarlama yap›lmam›flsa (önerilmez), seviye 4
de¤erleri varsay›lan fabrika ayar› olacakt›r.
Düflük hassasiyet seviyesi, dümenin hareketlili¤ini azalt›r ve daha “genifl” bir dönüfl sa¤lar.
Yüksek hassasiyet seviyesi, dümenin hareketlili¤ini art›r›r ve daha “dar” bir dönüfl sa¤lar. Çok yüksek hassasiyet seviyesi teknenin S-dönüflü yapmas›na sebep olacakt›r.
| 41
Automatic steering (Otomatik dümen)
Bu seçenek, tüm otomatik pilot dümen parametrelerini gösterir ve gerekirse,
parametreleri ayarlayabilirsiniz.
Daha fazla bilgi için, ayr› AC12/AC42 Montaj K›lavuzuna bak›n.
Installation (Montaj)
Otomatik pilotun montaj› ve çal›flt›r›lmas› için kullan›l›r. Ayr› AC12/AC42 veya
SC05 Montaj K›lavuzuna bak›n.
42 |
Radar›n kullan›lmas›
Radar ekran›, tam ekran görüntüsü olarak ayarlanabilir veya di¤er ekranlarla birlefltirilebilir.
Radar görüntüsü ayr›ca mevcut 2 ve 3 boyutlu Navionics harita görüntüsü olarak
da gösterilebilir. Sayfa 14’teki “Haritalar” k›sm›na bak›n.
Radar ekran›
Menzil
Pruva çizgisi*
Çevirmeli dü¤meler Kuzey göstergesi*
Yön
Hareket
Pusula*
Daireler*
Menzil iflaretleyiciler*
Veri çubu¤u**
* Opsiyonel radar sembolleri.
** Sadece NSS8 ve NSS12’de bulunur.
Radar sembolleri Radar menüsünden topluca veya sayfa 50’deki “Radar ayarlar›
ekran›” k›sm›nda aç›kland›¤› gibi tek tek aç›l›p kapat›labilir.
Radar çal›flma modlar›
Radar›n çal›flma modlar› NSS cihaz›ndan kontrol edilir. Afla¤›daki modlar mevcuttur:
Off (Kapal›)
Radar taray›c›s› kapan›r.
Standby (Bekleme)
Radar taray›c›s› aç›l›r ancak, radar sinyal iletmez.
Transmit (Yay›n)
Taray›c› aç›l›r ve sinyal gönderir. Alg›lanan hedefler radar ekran›nda çizilecektir.
‹mlecin radar ekran›nda kullan›lmas›
‹mleç varsay›lan olarak radar görüntüsü üzerinde görünmez.
Radar ekran›n› t›klad›¤›n›zda, imleç ve imleç konum penceresi aktif hale gelecektir.
‹mleç, bir hedefe olan mesafeyi ölçmek ve sonraki bölümlerde aç›kland›¤› gibi hedefleri seçmek için kullan›labilir.
‹mleci ve imleç ö¤elerini ekrandan silmek için Clear cursor ekran tufluna ve X
tufluna bas›n.
Radar›n kullan›lmas› | NSS Kullan›m K›lavuzu
| 43
Radar görüntüsünü ayarlama
Radar›n hassasiyetini ayarlayarak ve deniz ve hava koflullar›ndan kaynaklanan
parazit ve yalanc› eko’lar› filtreleyerek radar görüntüsünü iyilefltirebilirsiniz.
Görüntüyü t›klayarak veya çevirmeli dü¤meye basarak kontrol görüntüleri aras›ndan seçim yapabilirsiniz. Aktif seçenek
büyütülecek ve ad›n›n tamam› görünecektir. Daha sonra dü¤meyi çevirerek veya radar ekran›nda çapraz bir sürükleme
hareketi ile de¤eri ayarlayabilirsiniz.
Gain (Hassasiyet)
Bu özellik, radar al›c›s›n›n hassasiyetini kontrol eder.
Yüksek hassasiyet radar›, radar sinyallerine karfl› daha duyarl› k›larak zay›f hedefleri göstermesini sa¤lar. Hassasiyet çok yüksek bir de¤ere ayarlan›rsa, görüntü arka zemin görüntüsünden etkilenebilir.
Hassasiyetin bir manuel ve bir otomatik modu vard›r. Çevirmeli dü¤meyi bas›l›
tutarak modlar aras›nda geçifl yapabilirsiniz. Yaln›zca manuel modda iken döner
dü¤meyi çevirerek hassasiyet de¤erini ayarlayabilirsiniz.
Sea clutter (Deniz Döküntüsü)
Deniz döküntüsü, dalgalardan veya teknenin yak›n›ndaki dalgal› sudan gelen yalanc› eko’lar› filtrelemek için kullan›l›r.
Deniz döküntüsü filtreleme de¤eri artt›r›ld›¤›nda, dalgalardan gelen yalanc›
eko’lar›n oluflturdu¤u parazitler azalacakt›r.
Çevirmeli dü¤meye uzun süreli basma mevcut Deniz döküntüsü modlar› aras›nda geçifl yapman›z› sa¤layacakt›r. Yaln›zca manuel modda iken döner dü¤meyi
çevirerek döküntü de¤erini ayarlayabilirsiniz.
Rain Clutter (Ya¤mur Döküntüsü)
Ya¤mur döküntüsü, ya¤mur, kar veya di¤er hava durumlar›n›n radar görüntüsü
üzerindeki etkisini azaltmak için kullan›l›r.
Gerçek hedefleri filtreleyece¤inden, bu de¤er çok yükse¤e ayarlanmamal›d›r.
Radar parazitini ay›klama
Parazit, ayn› frekans band›nda çal›flan di¤er radar cihazlar›ndan al›nan radar
sinyallerinden kaynaklanabilir.
Yüksek bir ayarlama di¤er radarlardan al›nan paraziti azaltacakt›r.
Zay›f hedefleri kaç›rmamak için, herhangi bir parazit olmad›¤› zaman parazit
ay›klama düflük konuma ayarlanmal›d›r.
Radar›n merkezini ayarlama
Radar›n PPI merkezini radar ekran› içinde farkl› konumlara kayd›rabilir
ve teknenizin sembolünün radar görüntüsü üzerinde nas›l hareket edece¤ini seçebilirsiniz.
Radar hareketi, radar ekran›n sol üst köflesinde TM (Gerçek hareket)
veya RM (Nispi hareket) olarak belirtilir.
Radar›n konumu yaln›zca radar sinyal gönderirken de¤ifltirilebilir.
Center (Merkez)
Varsay›lan ayarlama. Radar›n PPI merkezi radar ekran›na ortalan›r.
Look Ahead (‹leri bak)
Maksimum ön görüfl sa¤lamak için radar›n PPI merkezini ekran›n alt taraf›na kayd›r›r.
44 |
Offset (Merkez kayd›rma)
PPI merkezini radar ekran›n›n herhangi bir yerine tafl›man›z› sa¤lar.
1. Menüden Offset (Merkez kayd›rma) opsiyonunu seçin.
2. Radar›n merkezini ayarlamak istedi¤iniz yerde ekran› t›klay›n.
3. Ekran›n üst taraf›ndaki SAVE OFFSET tuflunu t›klayarak veya MENU tufluna basarak ayarlamay› onaylay›n.
Merkez
‹leri bak
Merkez kayd›rma
True motion (Gerçek hareket)
True motion (Gerçek hareket) menüsünde siz ilerledikçe tekneniz ve hareketli
hedefler Radar ekran›nda hareket eder.
Tüm sabit cisimler sabit bir konumda kal›r. Tekne sembolü ekran›na kenar›na
ulaflt›¤›nda, radar görüntüsü tekne sembolü tekrar ekran›na ortas›na yerlefltirilerek yeniden çizilecektir.
True motion (Gerçek hareket) opsiyonu seçildi¤inde menü, bir gerçek hareket s›f›rlama seçene¤i içermek için büyütülecektir.
Bu, radar görüntüsünü ve tekne sembolünü ekran›n ortas›na manuel olarak
ayarlamak içindir.
Bir hedefin mesafesini ve kerterizini ölçme
‹mlecin kullan›lmas›
‹mleç varsay›lan olarak radar görüntüsü üzerinde görünmez.
Radar ekran›n› t›klad›¤›n›zda, imleç görünecek ve imleç konum penceresi aktif
hale gelerek teknenizden imleç konumuna olan menzili ve yönü gösterecektir.
Mesafe halkalar›
Mesafe halkalar›, radar menzili esas al›narak standart radar mesafe skalas›na
göre gösterilir.
Mesafe halkas›n›, bir radar eko’suna olan mesafeyi tahmin etmek için kullanabilirsiniz.
EBL/VRM
Elektronik kerteriz çizgisi (EBL) ve de¤iflken menzil iflaretleyici
(VRM), radar menzilindeki teknelere ve kara parçalar›na olan
menzilin ve yönün h›zl› ölçümlerini sa¤lar. Radar görüntüsü üzerine iki farkl› EBL/VRM yerlefltirilebilir.
EBL/VRM varsay›lan olarak teknenin merkezinden yerlefltirilmifltir. Ancak, referans noktas›n› radar görüntüsü üzerinde seçilen herhangi bir konuma yerlefltirmek mümkündür.
‹mleci kullanarak EBL/VRM’yi yerlefltirebilir ve iflaretleyici konumunu afla¤›da
aç›kland›¤› gibi düzenleyebilirsiniz.
Yerlefltirildi¤inde, veri çubu¤undaki ilgili iflaretleyicileri t›klayarak EBL/VRM’yi h›zl› bir flekilde aç›p kapatabilirsiniz.
| 45
1.
2.
3.
4.
5.
Bir EBL/VRM iflaretleyicisinin belirlenmesi
‹mlecin radar ekranda aktif olmad›¤›ndan emin olun (X tufluna bas›n).
Menüyü aktif hale getirin.
EBL/VRM iflaretleyicilerinden birisini seçin.
Ayarlama yöntemini seçin ve iflaretleyiciyi ayarlamak için ekran› t›klay›n.
‹flaretleyiciyi konumunu kaydetmek için ekran tuflunu t›klay›n.
Yerlefltirildi¤inde, veri çubu¤undaki ilgili k›sm› t›klayarak EBL/VRM’yi
h›zl› bir flekilde aç›p kapatabilirsiniz (sadece NSS8 ve NSS12).
1.
2.
3.
앫
4.
5.
‹mleç ile EBL/VRM iflaretleyicisinin h›zl› yerlefltirilmesi
‹mleci yerlefltirmek için radar ekran›n› t›klay›n.
EBL/VRM iflaretleyicilerinden birisini seçin.
EBL çizgisi ve VRM dairesi imleç konumuna göre yerlefltirilecektir.
Gerekirse, iflaretleyicinin konumunu yeniden ayarlamak için ekran› t›klay›n.
Konumu kaydetmek için Save EBL/VRM ekran tufluna bas›n veya menüyü aktif
hale getirin.
Teknenizin çevresinde bir koruma bölgesi ayarlama
Koruma bölgesi, radar görüntüsünde belirleyebilece¤iniz bir aland›r (daire veya bir dilim).
Aktif hale getirildi¤i zaman, bir radar hedefi bölgeye girdi¤inde veya bölgeden
ç›kt›¤›nda bir alarm verilecektir.
Bir koruma bölgesi belirleme
Koruma bölgelerinden birisini seçin.
fiekli seçin.
Bölgenin yerini belirlemek için Adjust (Ayarla) opsiyonunu seçin ve menzili, derinli¤i, yönü ve geniflli¤i ayarlamak
için ekran› t›klay›p sürükleyin veya çevirmeli dü¤meyi kullan›n.
4. Ekran tuflunu t›klayarak veya menüyü aktif hale getirerek
konumu kaydedin.
1.
1.
2.
3.
Yerlefltirildi¤inde, veri çubu¤undaki ilgili k›sm› t›klayarak koruma bölgelerini h›zl›
bir flekilde aç›p kapatabilirsiniz (sadece NSS8 ve NSS12).
Alarm ayarlar›
Bir radar hedefi koruma bölgesi s›n›rlar›n› ihlal etti¤inde bir alarm verilecektir. Bir
radar hedefi bölgeye girdi¤inde veya bölgeden ç›kt›¤›nda bir alarm verilip verilmeyece¤ini seçebilirsiniz.
Sensitivity (Hassasiyet)
Küçük hedefler için alarmlar›n verilmemesi için koruma bölgesi hassasiyeti ayarlanabilir.
Radar seçenekleri
Threshold (Radar efli¤i)
Eflik, en düflük radar sinyalleri için gerekli sinyal kuvvetini ayarlar. Bu s›n›r›n alt›ndaki radar sinyalleri filtrelenir ve görünmez.
Varsay›lan de¤er: 30%.
Target boost (Hedefi büyütme)
Hedef büyütme seçene¤i radar hedeflerinin boyutunu art›rmak için kullan›l›r.
46 |
Target expansion (Hedefi geniflletme)
Hedef geniflletme, devreye girerek varsay›lan radar sinyal kuvvetini art›racak ve
geri dönen kuvvetli radar sinyalleri hedeflerin ekranda daha genifl görünmesini
sa¤layacakt›r.
Target trails (Hedef izleri)
Her bir hedefin b›rakt›¤› izin ne kadar uzun süre radar ekran›nda kalaca¤›n› belirleyebilirsiniz. Hedef izlerini OFF (kapal›) konumuna ayarlayabilirsiniz.
‘ Not: Hedef izlerini kullan›rken (TM) gerçek hareket önerilir.
Hedef izlerinin ekrandan silinmesi
Hedef izleri ekranda görünürken hedef izlerini radar ekran› üzerinden geçici olarak silmeniz için menü seçenekleri geniflletilecektir. Hedef izleri, yukar›da aç›kland›¤› gibi kapat›lmad›¤› sürece, tekrar görünmeye bafllayacakt›r.
Palette (Radar paleti)
Radar ekran›nda detaylar› sunmak için farkl› renkler (paletler) kullan›labilir.
Orientation (Radar›n yönünü ayarlama)
Radar›n yönü, radar ekran›n sol üst köflesinde HU (Pruva yukar›), NO (Kuzey
yukar›) veya CU (Rota yukar›) olarak belirtilir.
Heading up (Pruva yukar›)
Radar görüntüsünde mevcut yönü do¤rudan göstermek için radar görüntüsünü
döndürür.
North up (Kuzey yukar›)
Radar görüntüsünü, kuzey yukar› bakacak flekilde döndürür.
Course up (Rota yukar›)
Mevcut seyir rotas›n› do¤rudan yukar› do¤ru göstermek için radar görüntüsünü
döndürür.
Bu seçenek, yaln›zca NSS aktif bir rotada seyir halinde iken çal›fl›r. E¤er aktif bir
rotada seyir halinde de¤ilseniz, seyir fonksiyonu bafllay›ncaya kadar “pruva yukar›” yön ayar› kullan›lacakt›r.
Fast scan (H›zl› tarama)
(Sadece Broadband Radar™).
Menzil 2 deniz miline veya daha düflük bir de¤ere ayarl› iken radar taray›c›s›n›n
h›z›n› art›r›r. Bu seçenek, bu menzil içindeki hedef hareketleriyle ilgili daha h›zl›
güncellemeler sunar.
STC curve (STC e¤risi)
(Sadece Broadband Radar™).
STC (Hassasiyet Zaman Kontrolü), teknenize yak›n radar sinyalinin hassasiyetini
kontrol eder. Seçiminiz mevcut deniz koflullar› esasl› olmal›d›r.
| 47
MARPA hedefleri
NSS sistemine ba¤l› bir elektronik pusula sensörü varsa, radar hedeflerini izlemek için MARPA fonksiyonu (Mini Otomatik Radar Hedef Takibi) kullan›labilir.
Hedef çok yaklaflt›¤›nda sizi bilgilendirmek için alarmlar belirleyebilirsiniz. Sayfa
48’deki “MARPA hedef ayarlar›” k›sm›na bak›n.
MARPA izleme, çarp›flmay› önlemek için önemli bir araçt›r.
‘ Not: MARPA, hem radar hem de NSS için elektronik pusula sensöründen gelen
yön verileri gerektirir.
MARPA hedefi sembolleri
NSS sistemi afla¤›da gösterilen hedef sembollerini kullan›r:
Sembol
Aç›klama
MARPA hedefini yakal›yor. Tipik olarak 10 tam taray›c› turu sürer.
MARPA hedefini izliyor; hareket etmiyor veya demirlemifl.
Rota uzant›s› çizgili, güvenli AIS hedefini izliyor.
Tehlikeli MARPA hedefi.
Bir hedef CPA, TCPA ve AIS Menzil ayarlar›na göre tehlikeli olarak
belirlenir. Sayfa 49’daki “Tekne alarm ayarlar›” k›sm›na bak›n.
Zaman s›n›r› içinde herhangi bir sinyal al›nmad›¤›nda hedef kay›p
olarak belirlenecektir.
Hedef sembolü, sinyal al›m› kaybolmadan önce hedefin en son
geçerli konumunu temsil eder.
Hedef sembolü üzerine t›klanarak aktif hale getirilen seçilmifl MARPA hedefi.
‹mleç silindi¤inde hedef, varsay›lan hedef sembolüne dönecektir.
MARPA hedeflerini izleme
1. Radar ekran›ndaki hedefin üzerine t›klay›n.
2. Menüden Acquire targets (Hedefleri sapta) opsiyonunu seçin.
3. Daha fazla hedef için bu ifllemi tekrarlay›n.
Hedefler tan›mland›ktan sonra, hedefi yakalamak ve izlemek için yaklafl›k 10
radar taramas› gerekir.
Hedef izlemeyi iptal etme
Hedefler izlenirken, bireysel hedefleri iptal etmek veya izleme fonksiyonunu durdurmak üzere radar menüsü seçenekleri geniflletilecektir.
Menüyü aktif hale getirmeden önce simgeyi t›klayarak bireysel hedeflerin izlenmesini iptal edin.
Hedef bilgilerini izleme
Temel hedef bilgileri bilgi çubu¤unda gösterilebilir.
Hedefler ile ilgili bilgileri görmek için Tools (Araçlar) sayfalar›n› da kullanabilirsiniz. Bkz. sayfa 79.
MARPA hedefi ayarlar›
Birkaç tekne ayar› alarm s›n›rlar›n› ve hedeflerin radar görüntünüzün üzerinde
nas›l görünece¤ini belirler.
48 |
Hedef izleri ve güvenli daireler
MARPA izinin uzunlu¤unu belirleyerek hedefin
hareketinin izlenmesini kolaylaflt›rabilirsiniz.
Tehlikeli bölgeyi temsil etmek için MARPA hedefinin çevresine bir daire eklenilebilir. Sayfa 49’daki
“Tehlikeli teknelerin belirlenmesi” k›sm›na bak›n.
Tekneniz ve di¤er tekneler için uzant› çizgilerinin uzunlu¤unu ayarlar.
Uzant› çizgilerinin uzunlu¤u sabit bir mesafeye veya teknenin seçilen süre içinde
alaca¤› mesafeyi gösterecek flekilde ayarlanabilir.
Tehlikeli teknelerin belirlenmesi
CPA (En Yak›n Yaklaflma Noktas›) veya TCPA
(En Yak›n Yaklaflma Noktas› Zaman›) esasl› olarak tehlikeli tekneleri belirleyebilirsiniz. Tekneniz,
baflka bir tekneye bu mesafe oran›nda yaklaflt›¤›nda, bu sembol “tehlikeli” hedef sembolüne de¤iflecektir. Alarm ayarlar› panelinde aktif hale getirilmiflse bir alarm verilecektir.
Tekne alarm ayarlar›
Bir hedef belirlenen menzil
s›n›rlar› içine girdi¤inde veya
önceden belirlenen hedef
kayboldu¤unda sizi uyarmak
için birkaç tekne alarm› belirleyebilirsiniz.
Aç›klama
Alarm ID’si
Tehlikeli tekne
Bir tekne ön ayarl› CPA veya TCPA içine girdi¤inde alarm
verilip verilmeyece¤ini kontrol eder. Yukar›daki “Tehlikeli
teknelerin belirlenmesi” k›sm›na bak›n.
‘ Not: Seçim kutusu, alarm ekran üstü kutusunun görünüp
görünmeyece¤ini ve siren sesinin duyulup duyulmayaca¤›n›
kontrol eder. CPA ve TCPA, etkin/iptal durumundan ba¤›ms›z olarak, bir teknenin ne zaman tehlikeli oldu¤unu belirler.
Bir MARPA hedefi kayboldu¤unda alarm verilip verilmeyece¤ini kontrol eder.
MARPA bulunamad› MARPA’n›n çal›flmas› için gerekli girdileriniz (geçerli GPS
konumu ve radar sunucusuna ba¤l› kerteriz sensörü) olmad›¤›nda bir alarm verilip verilmeyece¤ini kontrol eder.
MARPA hedefi
kayboldu
Radar bindirme
Radar görüntüsünü Harita üzerine bindirebilirsiniz. Bu, radar hedeflerini haritadaki nesnelerle karfl›laflt›rarak radar görüntüsünü kolayca yorumlaman›za yard›mc›
olur.
Radar görüntüsü seçildi¤inde, Harita ekran› menüsünden temel radar çal›flma
fonksiyonlar› seçilebilir.
| 49
Radar ayarlar› ekran›
Radar sembolleri
Opsiyonel radar sembollerini Radar ayarlar› sayfas›ndan tek tek aç›p kapatabilirsiniz. Sayfa 43’teki opsiyonel radar ö¤elerini gösteren flekle bak›n.
Veri çubu¤u
Radar veri çubu¤unu açar/kapat›r. Sayfa 43’teki flekle bak›n.
Veri çubu¤u, en yak›n hedef üstte olacak flekilde 3 hedefe kadar
gösterebilir. AIS hedefleri teknenize daha yak›n oldu¤u halde
MARPA hedeflerini üst tarafta veya AIS hedeflerinden önce görünecek flekilde seçim yapabilirsiniz.
‘ Not: Veri çubu¤u sadece NSS8 ve NSS12’de bulunur.
MARPA ayarlar›
Bir MARPA hedefinin çevresine hedef izleri ve koruma bölgesi simgesi eklemenizi sa¤lar. Önceki sayfalardaki aç›klamaya bak›n.
Montaj
Installation (Montaj) seçene¤i, ayr› NSS Montaj k›lavuzunda aç›klanan Radar
montaj› için kullan›l›r.
50 |
Sonar
Sonar fonksiyonu teknenizin alt›ndaki suyu ve dibi göstererek bal›klar› tespit etmenizi ve denizin dibindeki yap›y› incelemenizi sa¤lar.
Sonar, ekranda sa¤dan sola do¤ru kayan su kesitini gösterir.
Bu bölümün sonraki sayfalar›nda aç›kland›¤› gibi tek bir ekran görüntüsü veya
birkaç bölmeli görüntü aras›ndan seçim yapabilirsiniz.
Bal›k kavisleri
Üst menzil
Derinlik
Is›
Frekans/zoom
Is›
grafi¤i*
Hassasiyet/
Renk
Göstergeleri
Ölçek
Zoom
çubuklar›*
Deniz yata¤›
Derinlik
çizgisi*
Genlik kapsam›*
Alt menzil
* Opsiyonel sonar görüntüsü maddeleri
‘ Not: Opsiyonel sonar görüntülerini tek tek aç›p kapatabilirsiniz. Sayfa 56’daki
“Sonar ayarlar› ekran›” k›sm›na bak›n.
Sonar ekran›n›n ayarlanmas›
Sonar ekran›, ana menüden ayarlan›r.
Menzil
Menzil ayarlamas› ekranda görünen suyun derinli¤ini belirler.
Otomatik menzil
Auto (Otomatik) ayar›n› seçerseniz, sistem suyun yüzeyinden dibe kadar olan
tüm menzili otomatik olarak gösterecektir.
Ön ayarl› menzil seviyeleri
Birkaç ön ayarl› menzil seviyesi aras›ndan seçim yapabilirsiniz.
Kiflisel menzil
Bu opsiyon üst ve alt menzil s›n›rlar›n› elle ayarlaman›z›
sa¤lar.
Sonar ekran›, tek bir görüntü olarak veya sol ve sa¤ taraflar›n farkl› görüntüleri temsil etti¤i bölmeli ekran olarak ayarlanabilir.
Sonar | NSS Kullan›m K›lavuzu
| 51
Bölmeli ekran seçenekleri
Zoom
Zoom modu, ekran›n sol taraf›nda sonar
ekran›n›n büyütülmüfl bir görüntüsünü sunar.
Varsay›lan olarak zoom seviyesi 2x’e
ayarlanm›flt›r. Ekran üstü menüden yaklafl›k 8x zoom seçebilirsiniz.
Ekran›n sa¤ taraf›ndaki menzil zoom çubuklar›, büyütülecek menzili gösterir. Zoom oran›n› art›r›rsan›z, menzil azalacakt›r.
Bunu, zoom çubuklar› aras›ndaki mesafenin azalmas›yla göreceksiniz.
Zoom çubuklar›
Bottom lock (Dip kilidi)
Dip kilidi modu, dibe yak›n sinyalleri görmek istedi¤inizde faydal›d›r.
Bu modda, ekran›n sol taraf›nda dibin
düzleflti¤i yerlerin bir görüntüsü sunulur.
Ölçek, deniz yata¤›ndan (0) ve yukar›s›ndan itibaren mesafeyi ölçmek için de¤iflir.
Dip ve s›f›r çizgisi, ölçekten ba¤›ms›z olarak, daima sol tarafta gösterilecektir.
Ekran›n sol taraf›ndaki görüntünün ölçe¤i,
Zoom modunda aç›kland›¤› gibi ayarlan›r.
Echo frequency (Sonar frekans›)
NSS cihaz› birkaç ayna frekans›n› destekler. Mevcut frekanslar sonar modülüne ve
hangi ayna modelinin kullan›ld›¤›na ba¤l›d›r.
Ekranda çift sonar görüntüsü ayarlayarak
iki frekans› ayn› anda görebilirsiniz.
Noise rejection (Gürültü bast›rma)
Sintine pompalar›ndan, motor titrefliminden ve hava kabarc›klar›ndan al›nan sinyal kar›fl›m› görüntüde parazite sebep olabilir.
Gürültü bast›rma opsiyonu, ekrandaki parazitleri filtreler ve azalt›r.
Scroll speed (Tarama h›z›)
Ekrandaki sonar görüntüsünün tarama h›z›n› seçebilirsiniz. Yüksek tarama h›z›
görüntüyü h›zl› güncelleyecek ve düflük tarama h›z› ise uzun bir kay›t sunacakt›r.
Zooming (Yak›nlaflt›rma)
Sonar görüntüsünün yak›nlaflt›rma seviyesini seçmek için IN / OUT
tufllar›n› kullanabilirsiniz.
Yak›nlaflt›rma seviyesi sonar ekran›n›n sol üst taraf›nda gösterilir.
Görüntüyü yak›nlaflt›r›rken, otomatik menzil veya manuel menzil modunda oldu¤undan ba¤›ms›z olarak denizin taban› ekran›n alt taraf›na yak›n tutulacakt›r.
E¤er menzil gerçek derinlikten belirgin bir flekilde düflük bir seviyeye ayarlanm›flsa, yak›nlaflt›rma s›ras›nda cihaz dibi bulamayacakt›r.
‹mleç aktif ise, cihaz imlecin gösterdi¤i yeri büyütecektir.
52 |
Renk ve hassasiyet ayarlar›n›n yap›lmas›
Gain (Hassasiyet)
Hassasiyet, sonar›n hassasiyetini kontrol eder.
Hassasiyeti art›rd›kça görüntüde daha fazla detay görünecektir. Ancak, yüksek bir
hassasiyet ayar› görüntüde daha fazla arka plan parazitinin görünmesine sebep olabilir. Aksine, hassasiyet çok fazla düflürülürse zay›f sinyaller görünmeyebilir.
Auto gain (Otomatik hassasiyet)
Otomatik hassasiyet opsiyonu, hassasiyeti ço¤u koflullar için uygun bir seviyede
tutacakt›r.
Otomatik hassasiyet modunda, otomatik hassasiyete uygulanan bir pozitif veya
negatif merkez kaymas› ayarlayabilirsiniz. Bu, A-40 - A40 olarak belirtilir.
Color (Renk)
Güçlü ve zay›f sinyallerin, farkl› sinyal kuvvetlerini belirtmek için farkl› renkleri vard›r.
Kullan›lan renkler seçmifl oldu¤unuz palete ba¤l›d›r.
Renk ayar›n› ne kadar çok art›r›rsan›z, o kadar çok sinyal ölçe¤in güçlü geri dönüfl ucundaki renkte görünecektir.
Hassasiyet ve Renk ayarlar›n›n yap›lmas›
Hassasiyet ve Renk döner dü¤me kullan›larak ayarlan›r.
Döner dü¤meye basarak Hassasiyet ve Renk aras›ndan seçim yapabilirsiniz.
Aktif seçenek büyütülecek ve ad›n›n tamam› görünecektir. Dü¤meyi çevirerek
de¤eri ayarlayabilirsiniz.
Gain (Hassasiyet) seçildi¤inde döner dü¤meyi bas›l› tutarsan›z, Auto (Otomatik)
ve Manual (Manuel) hassasiyet seçenekleri aras›nda geçifl yap›l›r.
3 saniye içinde herhangi bir ayarlama yap›lmazsa, seçenekler varsay›lan boyuta
dönecektir.
‹mlecin sonar ekran›nda kullan›lmas›
‹mleç varsay›lan olarak sonar görüntüsü üzerinde görünmez.
Ekran› t›klad›¤›n›zda imleç belirecek, imleç konumunda derinlik görünecek, bilgi
penceresi ve arfliv çubu¤u aktif hale gelecektir.
‹mleci ve imleç ö¤elerini ekrandan silmek için Clear cursor ekran tufluna ve X
tufluna bas›n.
Sonar kayd›na göz atma
‹mleç bir sonar ekran›nda göründü¤ünde, k›rm›z› bir ifllem çubu¤u da belirir. ‹fllem çubu¤u izlemekte oldu¤unuz görüntüyü, kay›tl› toplam sonar arfliviyle orant›l› olarak görüntüler.
‹fllem çubu¤unun en sa¤a ulaflmas›, en son kayda göz att›¤›n›z› gösterir. ‹mleci
ekran›n sol taraf›na kayd›r›rsan›z, arfliv çubu¤u sola do¤ru kaymaya bafllayacak
ve yeni ekolar al›nd›¤› zaman gerçekleflen otomatik tarama özelli¤i kapanacakt›r.
Ekran›n sol/sa¤ taraf›n› sürükleyerek görüntü kayd› içinde ilerleyebilirsiniz.
Normal ilerleme moduna geri dönmek için Clear cursor ekran tufluna veya X
tufluna bas›n.
| 53
Sonar görüntüsü üzerine bir iflaret yerlefltirilmesi
MENU tuflunu bas›l› tutarak tekne konumuna bir iflaret yerlefltirebilirsiniz.
Ekran› t›klayarak ve daha sonra menüyü aktif hale getirerek seçilen bir sonar
ö¤esi üzerine bir iflaret yerlefltirebilirsiniz.
‘ Not: Sadece imleç kullan›larak yerlefltirilen iflaretler derinlik bilgileri içerecektir.
Mesafeyi ölçme
‹mleç, sonar görüntüsündeki iki nokta aras›ndaki mesafeyi ölçmek için kullan›labilir.
Sonar görüntüsü duraklat›ld›¤›nda ölçme fonksiyonunu kullanmak daha kolayd›r.
1. Ölçme fonksiyonunu bafllatmak için menüyü aktif hale getirin.
앫 ‹mleç ekran›n ortas›na yerlefltirilecek ve mesafe bu konumdan itibaren ölçülecektir.
2. ‹kinci bir ölçme noktas› seçmek için ekran›
t›klay›n.
앫 Ölçme noktalar› aras›na bir çizgi çizilecek ve
mesafe, bilgi penceresinde gösterilecektir.
3. Yeni ölçme noktalar› yerlefltirmek için ekran›
t›klamaya devam edin.
Finish measuring ekran tufluna veya X tufluna bast›¤›n›zda, sonar cihaz› normal taramaya dönecektir.
Sonar›n duraklat›lmas›
Sonar› duraklatarak sonar sinyallerini inceleyebilirsiniz. Bu fonksiyon “Sonar ayarlar›
ekran›ndan” aktif hale getirilir; bkz. sayfa 56.
Bu fonksiyon, bir waypoint’i sonar ekran›na yerlefltirmeniz gerekti¤inde ve görüntüdeki 2 nesne aras›ndaki mesafeyi ölçmek için imleci kulland›¤›n›zda faydal›d›r.
Sonar verilerini kaydetme
Sonar verilerini kaydedebilir ve dosyay› NSS cihaz›nda veya cihaz›n kart okuyucusuna tak›lan bir Mikro-SD kart›nda saklayabilirsiniz.
Bu fonksiyon “Sonar ayarlar› ekran›ndan” aktif hale getirilir; bkz. sayfa 56.
Afla¤›daki seçenekler mevcuttur:
Bytes per sounding (‹skandil bafl›na bayt)
Kay›t dosyas›n› kopyalarken saniyede kaç bayt›n kullan›laca¤›n› seçin. Daha fazla bayt daha
iyi çözünürlük sunar ancak, düflük bayt ayarlar›yla k›yasland›¤›nda kay›t dosyas› boyutunun
artmas›na yol açacakt›r.
Log all channels (Tüm kanallar› kaydet)
Tüm mevcut sonar verilerini ayn› anda kaydeder.
Tüm kanallar› kaydederken, kay›tlar .slg format›
yerine SL2 format›nda yap›l›r.
Log in XTF format (XTF format›nda kaydet)
SideScan (Yan Tarama) verileri için opsiyonel kay›t format›. Bu, sadece bir SideScan (Yan Tarama) cihaz› ba¤land›¤›nda seçilecektir.
Bu format, tüm kanallar› bir dosyaya kaydetmez. Bu format, StructureScan (Yap›
Tarama) verilerine eriflmesi gereken bilgisayarda (SonarWiz gibi) üçüncü k›s›m
uygulama deste¤i için kullan›l›r.
54 |
Sonar görüntüsü kaydedildi¤inde, ekran›n alt taraf›nda
düzenli olarak yan›p sönen
k›rm›z› bir simge ve bir mesaj görünecektir.
Kay›t
sembolü
Grafikler, hem s›radan sonar
hem de StructureScan (Yap›
Tarama) verilerinin kaydedildi¤ini göstermektedir.
Kay›t
mesaj›
Kay›t fonksiyonu yeniden seçildi¤inde sonar kayd› durur.
Kay›tl› sonar verilerine göz atma
Seçildi¤i zaman hem dahili hem de harici olarak kaydedilen sonar kay›tlar›na
göz at›labilir.
Kay›t dosyas› dondurulmufl bir görüntü olarak gösterilir ve menüden taramay› ve
gösterimi kontrol edebilirsiniz.
Oynat›lan görüntüde imleci kullanabilir ve normal bir eko sonar görüntüsünde oldu¤u gibi ekran› t›klay›p sürükleyerek görüntüyü kayd›rabilirsiniz.
Seçilen sonar dosyas›na birden fazla kanal kaydedilmiflse, hangi kanal›n görüntüsünün gösterilece¤ini seçebilirsiniz.
X tufluna veya sa¤ üst köfledeki
dundan ç›kabilirsiniz.
simgesine basarak yeniden gösterim mo-
Sonar seçenekleri
Palettes (Palet)
Çeflitli renk ve parlakl›k seviyeli renk birkaç ekran paleti mevcuttur.
Bottom coloring (Dibi renklendirme)
Dibi renklendirme seçene¤i tüm dibi ve dipteki sert yap›y› bir kahverengi tonla
renklendirir. Bu, bal›¤› ve bitkileri kolayca dipten ay›racakt›r.
Dibi renklendirme kapal›
Dibi renklendirme aç›k
Opsiyonel sonar görüntüsü ö¤eleri
Sonar görüntülerini tek tek aç›p kapatabilirsiniz. Sayfa 51’deki grafiklere bak›n.
| 55
Bal›k eko’lar›
Eko’lar›n sonar görüntüsü üzerinde nas›l görünece¤ini seçebilirsiniz.
Bal›k eko’lar›
Bal›k sembolleri ve derinlik simgesi
StructureScan™ (Yap› Tarama) görüntüsü bindirme
NSS sisteminize bir StructureScan (Yap› Tarama) cihaz› ba¤land›¤›nda, normal eko görüntüsünün üstüne bir DownScan (Dip Tarama) görüntüsü bindirebilirsiniz.
Sonar menüsü afla¤›daki gibi aktif hale getirildi¤inde, StructureScan
(Yap› Tarama) seçeneklerini içermek için geniflletilecektir.
Her iki görüntünün hassasiyet ayar› sayfa 53’teki “Renk ve hassasiyet
ayarlar›” k›sm›nda aç›kland›¤› gibi ayarlanabilir.
StructureScan (Yap› Tarama) ile ilgili daha fazla bilgi için sayfa 58’deki
“StructureScan (Yap› Tarama)” k›sm›na bak›n.
Sonar ayarlar› ekran›
Source (Sonar kayna¤›)
A¤›n›zda birden fazla sonar cihaz›n›z varsa, bu NSS cihaz›n›zda hangi sonar cihaz›n›n tercih edilece¤ini seçebilirsiniz.
Network echosounder (A¤ sonar cihaz›)
Bu NSS cihaz›na ba¤l› sonar cihaz›n› a¤da paylaflabilirsiniz.
Sonar cihazlar›n›n ayarlanmas› ile ilgili daha fazla bilgi için, ayr› NSS Montaj k›lavuzuna baflvurun.
Ping speed (Sinyal h›z›)
Sinyal h›z›, ayna sinyallerinin sudaki h›z›n› kontrol eder. Yüksek sinyal h›z› görüntünün ekranda h›zl› hareket etmesini sa¤lar ve düflük sinyal h›z› ise ekranda
uzun bir kay›t sunacakt›r. Çok yüksek sinyal h›z›n›n sebep oldu¤u yank›lama ekranda parazite sebep olabilir.
Clarity (Netlik)
Dalga, tekne dümen suyu ve ›s› dönüflümü yüzeye yak›n noktalarda ekran üstünde parazite sebep olabilir.
Yüzey netli¤i opsiyonu, yüzeye yak›n noktalarda al›c›n›n hassasiyetini düflürerek
yüzey parazitini azalt›r.
Pause (Sonar› duraklatma)
Bkz. sayfa 54.
56 |
Overlay downscan (Dip tarama görüntüsünü bindirme)
NSS sisteminize bir StructureScan (Yap› Tarama) cihaz› ba¤land›¤›nda, normal
eko görüntüsünün üstüne DownScan (Dip Tarama) görüntüleri bindirebilirsiniz.
Sonar menüsü aktif hale getirildi¤inde, StructureScan (Yap› Tarama) seçeneklerini içermek için geniflletilecektir.
Daha önce aç›klanan “StructureScan™ (Yap› Tarama) görüntüsünü bindirme”
Sonar verilerini kaydetme ve izleme
Bkz. sayfa 54.
Search depth (Derinli¤i araflt›rma)
Gürültü, sonar›n gerçekçi olmayan derinlikler aramas›na sebep olabilir.
Arama derinli¤ini ayarlayarak normal sonar çal›flmas›n› engelleyebilen durumlardan kaç›nabilirsiniz.
| 57
StructureScan™ (Yap› Tarama)
StructureScan™, deniz yata¤›n›n yüksek
çözünürlüklü bir görüntüsünü sunmak için
yüksek frekans› kullanan bir opsiyonel
donan›m modülüdür.
StructureScan™, SideScan ile 150 m
geniflli¤inde detayl› bir kapsam sunarken
DownScan™, teknenin hemen alt›nda 90
m’ye derinli¤e kadar olan yap›lar›n ve
bal›klar›n mükemmel bir görüntüsünü sunar.
StructureScan™ ekran›na, StructureScan harici kutusu ve ayna tak›ld›¤›nda
Pages ekran›ndaki k›sayol simgesinden eriflilir.
StructureScan™ (Yap› Tarama) görüntüsünün ayarlanmas›
Görüntü
StructureScan ekran›, s›radan bir dip tarama görüntüsü olarak veya sol/sa¤ yan
tarama gösterecek flekilde ayarlanabilir.
DownScan görüntüsü, s›radan sonar görüntüsünün üstüne bindirilecek flekilde eklenebilir.
Daha fazla bilgi için sayfa 56’daki “StructureScan™ (Yap› Tarama) görüntüsünü
bindirme” k›sm›na bak›n.
Dip Tarama
Derinlik
Is›
Frekans/zoom
Ölçek
Üst
menzil
Renk
göstergesi
Deniz
yata¤›
58 |
StructureScan™ (Yap› Tarama) | NSS Kullan›m K›lavuzu
Alt
menzil
Yan Tarama
Ölçek
Sol su kesiti
Sa¤ su kesiti
Yüzey
Menzil
Menzil ayarlamas› ekranda görünen suyun derinli¤ini belirler.
Otomatik menzil
Menzil Auto (Otomatik) konumuna ayarland›¤›nda, sistem suyun derinli¤ine göre
menzili otomatik olarak ayarlayacakt›r.
Ön ayarl› menzil seviyeleri
Birkaç ön ayarl› menzil seviyesi aras›ndan seçim yapabilirsiniz.
Menzili manuel olarak de¤ifltirirken, üst derinlik çizgisi daima suyun yüzeyinde
olacakt›r.
Bu seçenekler, su kesitinin üst k›sm›ndaki sinyallere odaklanman›z› sa¤lar.
StructureScan™ (Yap› Tarama) Frekanslar›
StructureScan (Yap› tarama) özeli¤i iki frekans› destekler. 455 kHz, daha yüksek
derinlikler için ideal iken 800 kHz, daha s›¤ derinliklerde daha iyi çözünürlük sunar.
Yak›nlaflt›rma
StructureScan (Yap› tarama) görüntüsünün yak›nlaflt›rma seviyesini seçmek için IN / OUT tufllar›n› kullanabilirsiniz.
Yak›nlaflt›rma seviyesi ekranda görünür.
| 59
DownScan (Dip Tarama) görüntüsü
DownScan (Dip Tarama) görüntüsünü yak›nlaflt›r›rken, otomatik menzil veya manuel menzil modunda oldu¤undan ba¤›ms›z olarak denizin taban› ekran›n alt taraf›na yak›n tutulacakt›r.
E¤er menzil gerçek derinlikten belirgin bir flekilde düflük bir seviyeye ayarlanm›flsa, yak›nlaflt›rma s›ras›nda cihaz dibi bulamayacakt›r.
‹mleç aktif ise, cihaz imlecin gösterdi¤i yeri büyütecektir.
SideScan (Yan Tarama) görüntüsü
SideScan (Yan Tarama) görüntüsünü yak›nlaflt›rma, deniz yata¤›n› ekranda tutma yerine yüzeyi büyütme d›fl›nda, DownScan (Dip Tarama) ile ayn›d›r.
‹mleç aktif ise, imlecin gösterdi¤i yer yak›nlaflt›r›lacakt›r.
Renk ayarlar›n›n yap›lmas›
Güçlü ve zay›f eko’lar›n, farkl› sinyal kuvvetlerini belirtmek için farkl› renkleri vard›r. Kullan›lan renkler seçmifl oldu¤unuz palete ba¤l›d›r.
Renk ayar›n› çok art›rd›¤›n›zda, mesafe skalas›n›n sonundaki renkler koyu ve
eko’lar saç›nt›l› ve çok fazla görüneceklerdir.
Renk döner dü¤me kullan›larak ayarlan›r. Dü¤meye
bast›¤›n›zda, renk kontrol görüntüsü büyütülecek ve
ad›n›n tamam› görünecektir. Dü¤meyi çevirerek de¤eri
ayarlayabilirsiniz. 3 saniye içinde herhangi bir ayarlama
yap›lmazsa, seçenek varsay›lan boyuta dönecektir.
‹mlecin StructureScan™ (Yap› Tarama) ekran›nda kullan›lmas›
‹mleç varsay›lan olarak StructureScan görüntüsü üzerinde görünmez.
Ekran› t›klad›¤›n›zda imleç görünecektir. Tekne ile imleç aras›ndaki sol/sa¤ mesafe imleç konumunda görünecek ve bilgi penceresi
ile arfliv çubu¤u aktif hale gelecektir.
‹mleci ve imleç ö¤elerini ekrandan silmek için Clear
cursor ekran tufluna ve X tufluna bas›n.
StructureScan (Yap› Tarama) kayd›na göz atma
‹mleç StructureScan ekran›nda her aktif hale geldi¤inde, k›rm›z› bir ifllem çubu¤u da belirir. ‹fllem çubu¤u izlemekte oldu¤unuz görüntüyü, kay›tl› toplam StructureScan görüntü arfliviyle orant›l› olarak görüntüler.
Seçilen görüntüye ba¤l› olarak, ifllem çubu¤u en sa¤da (Dip Tarama) veya ekran›n alt taraf›nda (Yan Tarama) olacakt›r.
Ekran›n yukar›/afla¤› taraf›n› (Yan Tarama) veya sol/sa¤ taraf›n› (Dip Tarama)
sürükleyerek görüntü kayd› içinde ilerleyebilirsiniz.
Normal StructureScan (Yap› Tarama) görüntüsü içinde ilerleme moduna geri
dönmek için Clear cursor ekran tufluna veya X tufluna bas›n.
StructureScan™ (Yap› Tarama) görüntüsü üzerine bir iflaret yerlefltirme
MENU tuflunu bas›l› tutarak tekne konumuna bir iflaret yerlefltirebilirsiniz.
Ekran› t›klayarak ve daha sonra menüyü aktif hale getirerek seçilen bir sonar
ö¤esi üzerine bir iflaret yerlefltirebilirsiniz.
‘ Not: Sadece imleç kullan›larak yerlefltirilen iflaretler derinlik bilgileri içerecektir.
60 |
Mesafeyi ölçme
‹mleç, StructureScan (Yap› Tarama) görüntüsündeki iki nokta aras›ndaki mesafeyi ölçmek için kullan›labilir. Sonar görüntüsü duraklat›ld›¤›nda ölçme fonksiyonunu kullanmak daha kolayd›r.
1. Ölçme fonksiyonunu bafllatmak için menüyü aktif hale getirin.
앫 ‹mleç ekran›n ortas›na yerlefltirilecek ve mesafe bu konumdan itibaren ölçülecektir.
2. ‹kinci bir ölçme noktas› seçmek için ekran› t›klay›n.
앫 Ölçme noktalar› aras›na bir çizgi çizilecek ve mesafe, bilgi penceresinde gösterilecektir.
3. Yeni ölçme noktalar› yerlefltirmek için ekran› t›klamaya devam edin.
Finish measuring ekran tufluna veya X tufluna bast›¤›n›zda, sonar cihaz› normal taramaya dönecektir.
StructureScan™ (Yap› Tarama) Görüntüsünü Duraklatma
StructureScan (Yap› Tarama) görüntüsünü duraklatarak yap›lar› ve di¤er görüntüleri daha detayl› ve daha derin inceleyebilirsiniz.
Bu fonksiyon, bir waypoint’i Structurescan (Yap› Tarama) görüntüsü üzerine yerlefltirmeniz gerekti¤inde ve görüntüdeki 2 nesne aras›ndaki mesafeyi ölçmek için
imleci kulland›¤›n›zda faydal›d›r.
StructureScan™ (Yap› Tarama) verilerini kaydetme
StructureScan (Yap› Tarama) verilerini kaydedebilir ve dosyay› NSS cihaz›nda
veya sayfa 57’deki “Sonar verilerini kaydetme ve izleme” bölümünde aç›kland›¤›
gibi Mikro-SD kart›nda saklayabilirsiniz.
Yap› seçenekleri
Yap› paleti
Çeflitli renk ve parlakl›k seviyeli renk birkaç ekran paleti mevcuttur.
Yap› gürültüsünü bast›rma
Sintine pompalar›ndan, motor titrefliminden ve hava kabarc›klar›ndan al›nan sinyal kar›fl›m› StructureScan (Yap› Tarama) görüntüsünde parazite sebep olabilir.
Gürültü bast›rma opsiyonu, ekran üstü sinyal kar›fl›m›n› filtreler ve azalt›r.
Netlik
Dalga, tekne dümen suyu ve ›s› dönüflümü yüzeye yak›n noktalarda ekran üstünde parazite sebep olabilir.
Netlik opsiyonu, yüzeye yak›n noktalarda al›c›n›n hassasiyetini düflürerek yüzey
parazitini azalt›r.
Sol/Sa¤ görüntüyü döndürme
Gerekirse, sol/sa¤ SideScanning (Yan Tarama) görüntüleri teknenizin ilgili taraf›na uygun flekilde döndürülebilir.
Yap› kayna¤›
A¤›n›zda birden fazla StructureScan (Yap› Tarama) cihaz›n›z varsa, bu NSS cihaz›n›zda hangi cihaz›n tercih edilece¤ini seçebilirsiniz.
| 61
Gösterge panelleri
Gösterge panelleri, seçilen verileri görüntülemek için ayarlanabilen çoklu göstergelerden oluflur — analog, dijital ve çubuk —. Gösterge paneli verileri ön konsollarda gösterir ve gösterge paneli içinde on kadar ön konsolu belirleyebilirsiniz.
‘ Not! Yak›t/motor bilgilerini içermek için, motor ve depo bilgilerinin
Settings (Ayarlar) ekran›ndan ayarlanmas› gerekir.
Ön konsollar
Tekne ve seyir bilgilerini gösteren ve bal›kç›lar›n gereksinimlerini karfl›layan göstergeleri göstermek için ön konsol stilleri önceden belirlenmifltir.
Ekran›n sol ve sa¤ taraflar›n› t›klayarak veya menüden ön konsolu seçerek ekran›n ön konsollar› aras›nda geçifl yapabilirsiniz.
Tekne ön konsolu
Seyir ön konsolu
Bal›kç› ön konsolu
Gösterge panelinin ayarlanmas›
Ön konsoldaki her bir göstergenin verilerini de¤ifltirerek, ön konsol düzenini
de¤ifltirerek ve yeni ön konsollar ekleyerek gösterge panelini ayarlayabilirsiniz.
Ayr›ca, analog göstergelerin s›n›rlar›n› da ayarlayabilirsiniz.
Tüm düzenleme seçeneklerine gösterge paneli menüsünden eriflilebilir.
Mevcut düzenleme seçenekleri, hangi veri kaynaklar›n›n sisteminize ba¤l›
oldu¤una ba¤l› olacakt›r.
1.
2.
3.
4.
62 |
Bir gösterge paneli ön konsolunu düzenleme
Düzenlemek istedi¤iniz ön konsolu seçin, daha sonra;
Edit (Düzenle) opsiyonunu seçin.
De¤ifltirmek istedi¤iniz göstergeyi t›klay›n ve bas›l› tutun. Seçilen göstergenin
k›rm›z› çizgisi olacakt›r.
Görüntülenecek bilgiyi seçin.
Menüyü kullanarak veya Finish editing ekran tuflunu kullanarak de¤iflikliklerinizi
kaydedin.
Menü ö¤esini ve göstergeleri seçmek için çevirmeli dü¤meyi de kullanabilirsiniz.
Gösterge panelleri | NSS Kullan›m K›lavuzu
AIS’›n kullan›lmas›
Bir AIS cihaz› ba¤l› ise, bu cihaz taraf›ndan tespit edilen bütün hedefler görüntülenebilir ve izlenilebilir. Ayr›ca, menzil içindeki DSC yay›n› yapan cihazlar›n mesajlar›n› ve konumunu da görebilirsiniz.
AIS hedefleri radar ve harita görüntülerinin üstünde görüntülenebilir ve bu özellik, güvenli seyir ve çarp›flman›n önlenmesi için önemli bir araçt›r.
AIS hedefi çok yaklaflt›¤›nda veya hedef kayboldu¤unda sizi bilgilendirmek için
alarmlar belirleyebilirsiniz.
Harita ekran›ndaki AIS tekneleri
Radar ekran›ndaki AIS tekneleri
Hedef sembolleri
NSS sistemi afla¤›da gösterilen AIS hedefi sembollerini kullan›r:
Sembol
Aç›klama
Uyuyan AIS hedefi (hareket etmiyor veya demirlemifl).
Rota uzant›s› çizgili, hareketli ve güvenli AIS hedefi.
Tehlikeli AIS hedefi; koyu
çizgili ile gösterilir.
Bir hedef CPA ve TCPA ayarlar›na göre tehlikeli olarak belirlenir. Sayfa 65’teki “Tehlikeli
teknelerin belirlenmesi” k›sm›na bak›n.
Kay›p AIS hedefi.
Zaman s›n›r› içinde herhangi bir sinyal al›nmad›¤›nda hedef kay›p olarak belirlenecektir.
Hedef sembolü, sinyal al›m› kaybolmadan
önce hedefin en son geçerli konumunu
temsil eder.
Hedef sembolü üzerine t›k‹mleç hareket ettirildi¤inde hedef, varsay›lanarak aktif hale getirilen
lan hedef sembolüne dönecektir.
seçilmifl AIS hedefi.
AIS hedefleriyle ilgili bilgilere göz atma
Tek AIS hedeflerinin seçilmesi
Haritadaki veya radar ekran›ndaki bir AIS
simgesini t›klad›¤›n›zda sembol, seçilen hedef sembolüne de¤iflecek ve teknenin ad›
görüntülenecektir.
Hedef seçildi¤inde menüyü aktif hale getirerek bir hedefle ilgili detayl› bilgileri görüntüleyebilirsiniz.
AIS’›n kullan›lmas› | NSS Kullan›m K›lavuzu
| 63
Tüm AIS hedefleriyle ilgili bilgilere göz atma
Harita sayfalar›
Menüden teknenizin menzili içindeki tüm AIS
hedefleriyle ilgili bilgilere göz atabilirsiniz.
Radar sayfalar›
Veri çubu¤u 3 adet AIS hedef bilgisini gösterir.
Hedefler, en yak›n hedef en üstte olacak flekilde listelenir
ve hedefin durumunu belirtmek için boyan›r.
Not: Veri çubu¤u NSS7’de bulunmaz.
Tekne alarmlar›
Bir hedef belirlenen menzil s›n›rlar› içine
girdi¤inde veya önceden belirlenen hedef
kayboldu¤unda sizi uyarmak için birkaç
alarm belirleyebilirsiniz.
Alarm ID’si
Aç›klama
Tehlikeli tekne
Bir tekne ön ayarl› CPA veya TCPA içine girdi¤inde alarm verilip verilmeyece¤ini kontrol eder. Sayfa 65’teki “Tehlikeli teknelerin belirlenmesi” k›sm›na bak›n.
‘ Not: Seçim kutusu, alarm ekran üstü kutusunun görünüp
görünmeyece¤ini ve siren sesinin duyulup duyulmayaca¤›n›
kontrol eder. CPA ve TCPA, etkin/iptal durumundan ba¤›ms›z olarak, bir teknenin ne zaman tehlikeli oldu¤unu belirler.
AIS teknesi kay›p
Tekne mesaj›
Kay›p tekneler için menzili ayarlar. Bir tekne bu menzil içinde
kaybolursa, bir alarm verilecektir.
Bir AIS hedefinden bir mesaj al›nd›¤›nda alarm verilip verilmeyece¤ini kontrol eder.
Tekne ayarlar› ekran›
Teknenizin MMSI numaras›
AIS ve DSC teknelerinden mesajlar almak için kendi MMSI (Denizcilik Mobil Servis Kimli¤i) numaran›z› NSS sistemine girmeniz gerekir.
Kendi teknenizi haritada bir AIS hedefi olarak görmeyi önlemek için MMSI numaran›z› girmeniz önemlidir.
Not: Herhangi bir MMSI mesaj› görüntülenecekse alarm ayarlar›ndaki Vessel
message (Tekne mesaj›) opsiyonu aç›lmal›d›r.
64 |
Hedeflerin filtrelenmesi
Bir AIS cihaz› NSS sistemine ba¤l› ise tüm hedefler varsay›lan olarak ekranda gösterilir.
Güvenlik ayarlar›na, mesafeye ve tekne h›z›na göre herhangi
bir hedefi göstermemeyi veya simgeleri filtrelemeyi seçebilirsiniz.
Tekneniz ve di¤er tekneler için uzant› çizgilerinin uzunlu¤unu kullan›c› taraf›ndan ayarlanabilir.
Uzant› çizgilerinin uzunlu¤u sabit bir mesafeye veya teknenin seçilen süre içinde alaca¤› mesafeyi gösterecek
Di¤er teknelerin COG bilgileri, AIS sisteminden
al›nan bir mesaj›n içindedir.
Tehlikeli teknelerin belirlenmesi
Teknenizin çevresinde görünmez bir koruma
bölgesi belirleyebilirsiniz. Bir hedef teknenizin
koruma mesafesi içine girdi¤inde, sembol bir “tehlikeli” hedef sembolüne de¤iflecektir. Alarm ayarlar› panelinde aktif hale getirilmiflse bir alarm verilecektir.
H›z ve rota simgesi
Hedeflerin h›z›n› ve rotas›n› belirtmek için uzant› çizgisi kullan›labilir; haritada
mutlak (gerçek) hareket olarak veya teknenize göre.
Afla¤›da gösterildi¤i gibi hareketi belirtmek için uzant› çizgileri üzerinde farkl› çizgi biçimleri kullan›labilir.
Gerçek hareket
Nisbi hareket
AIS simgesinin yönü
AIS simgesinin yönünü ayarlar; pruva veya COG bilgilerine göre.
| 65
Müzik
NSS bir SonicHub sunucusuna ba¤land›¤›nda cihaz›n›z› iPod, iPhone, USB bellek (mp3) ve AM/FM radyo müzi¤ini kontrol etmek için kullanabilirsiniz. FM radyoyu SonicHub üzerinden dinlemeden önce, bir deniz s›n›f› AM/FM anteni sat›n
alman›z gerekir.
Bir WM-2 Uydu Modülüne ba¤land›¤›n›zda, Sirius™ (Uydu) müzik servisine abone
olabilir ve NSS sisteminizde bu servisten yararlanabilirsiniz. Sirius™ müzik ve hava servisi ABD iç sular›n› ve Atlas ile Pasifik okyanuslar›ndaki sahilleri, Meksika
Körfezini ve Karayip Denizini içerir. Sirius™ müzik ürünleri, seçilen abone paketine göre de¤ifliklik gösterir. Ayr›nt›l› bilgi için www.sirius.com web sitesine bak›n.
Cihaz›n›z› çal›flt›rmaya bafllamadan önce, cihaz›n verilen montaj k›lavuzuna uygun olarak monte edilmesi gerekir.
Müzi¤in Etkinlefltirilmesi
Müzi¤i NSS cihaz›n›zda kontrol edebilmek
için müzik özelli¤ini etkinlefltirmeniz gerekir.
Müzik ortam› çubu¤u
Müzik özelli¤i etkinlefltirildi¤inde, tüm sayfalardaki ekran›n alt taraf›nda ortam çubu¤u görünecektir.
Ortam çubu¤u müzik kayna¤›na göre de¤ifliklik gösterir.
Ekran tufllar›
Ses seviyesi
Ortam çubu¤u
Seçilen ekran› t›klayarak di¤er ekranlar ile ortam çubu¤u aras›nda geçifl yapabilirsiniz.
Müzik menüleri
Ortam çubu¤unu t›klad›¤›n›zda müzik ekran› tufllar› görünür. Ekran› yeniden t›klad›¤›n›zda tufllar kaybolur.
Ortam çubu¤u aktif iken afla¤›daki ifllemleri yaparak müzik menüsünün tümünü
görüntüleyebilirsiniz:
앫 Ortam çubu¤una basarak ve
bas›l› tutarak
Menüler, afla¤›daki bölümlerde gösterildi¤i gibi müzik kayna¤›na göre farkl›l›k
gösterir.
66 |
Müzik | NSS Kullan›m K›lavuzu
SonicHub hoparlörlerin ayarlanmas›
Hoparlör bölgeleri
Cihaz›n›z›n, do¤rudan çal›flan hoparlörleri için dört yerleflik güçlendirilmifl kanal›
vard›r. Ayr›ca, harici amplifikatöre sinyal göndermek için iki düflük seviyeli kanal›
(stereo) ve güçlendirilmifl subwoofer(ler) için iki mono kanal› vard›r.
Ses ç›k›fllar› 3 bölgeye ayr›lm›flt›r. Her bölge için balans›, ses seviyesini ve ses
seviyesi s›n›r› ayarlar›n› ba¤›ms›z olarak ayarlayabilirsiniz. Bas ve tiz ayarlar›
tüm bölgelerdeki ayarlar› de¤ifltirecektir. Grafiklere bak›n.
Bölge 1
Sol/sa¤ hoparlörler
Bölge 2
Sol/sa¤ hoparlörler
Bölge 3
Amplifikatör ç›k›fl›, Subwoofer ç›k›fl›
Ana ses seviyesi kontrolü
Varsay›lan olarak, bir NSS cihaz›nda ses seviyesini ayarlad›¤›n›z zaman tüm hoparlör bölgelerinin ses seviyesi ayarlan›r.
SonicHub Bölgeleri menüsü vas›tas›yla herhangi bir NSS cihaz›ndan her bir hoparlör bölgesini tek tek ayarlayabilirsiniz. Bu menüden, kontrol cihaz›ndan sesi
art›rd›¤›n›zda/düflürdü¤ünüzde de¤ifltirilecek bölgeleri de belirleyebilirsiniz.
Müzik kayna¤›n›n çal›flt›r›lmas›
Müzik kayna¤›n›n seçilmesi
Audio (Müzik) menüsünden mevcut müzik kaynaklar› aras›nda geçifl yapabilirsiniz.
Not: Mic (Mikrofon) kayna¤›, müzik sisteminizde yüksek megafon mesajlar›n›
yay›nlaman›z› sa¤layan yüksek voltajl› seviye giriflini seçer.
Ses seviyesini ayarlama
Ses seviyesini çevirmeli dü¤meyi kullanarak, IN / OUT tufluna basarak veya ses seviyesi simgesini t›klayarak ve ard›ndan parma¤›n›z› kayar çubuk üzerinde sürükleyerek ayarlayabilirsiniz.
Ses seviyesi ayr›ca menü kullan›larak ve bu bölümün sonraki k›s›mlar›nda aç›kland›¤› gibi ana kontrol menüsüden de ayarlanabilir.
Ses kesme (Mute)
Çevirmeli dü¤meye basarak sesi aç›p kapatabilirsiniz.
| 67
Müzik çalma
Çalma ekran› tufllar›
앫 T›klay›n
Kayna¤›n ana menüsünü gösterir
앫 T›klay›n
Önceki parçay› çalar
앫 T›klay›n
Çal
앫 T›klay›n
Sonraki parçay› çalar
앫 T›klay›n
Müzik menüsünü gösterir
Kar›fl›k çalma ve tekrarlama
Kar›fl›k çalma ve tekrarlama fonksiyonu müzik menüsünden veya ortam
çubu¤undaki simgeler t›klanarak aç›l›p kapat›l›r. Bu fonksiyon aç›ld›¤›nda simgeler k›rm›z› görünecektir.
Çalma menüsü
Çalma menüleri, kayna¤›n ana menüsüne
veya parçalar› seçmek için kullan›lan dosya yap›s›na eriflim sa¤layan bir seçenek
içerir.
Örnekler iPod menülerini göstermektedir.
FM/AM radyonun kullan›lmas›
AM/FM radyo bölgesinin seçilmesi
FM veya AM radyoyu çalmadan önce, bulundu¤unuz yer için uygun AM ve FM
radyo bölgesini seçmeniz gerekir.
AM/FM ekran tufllar›
앫 T›klay›n ve
bas›l› tutun
Bir AM/FM radyo kanal›n› ayarlar
앫 T›klay›n
Favori listedeki önceki/sonraki kanala gitmenizi
sa¤lar
앫 T›klay›n
Bir kanal› favori listeye kaydetme
Kanal ayarland›¤› zaman favori listenize ekleyebilirsiniz.
Tüm favori kanallar›n›za bu liste içinden göz atabilir, seçebilir
ve silebilirsiniz.
68 |
Uydu radyonun kullan›lmas›
Uydu radyo ekran tufllar›
앫 T›klay›n ve
bas›l› tutun
Bir uydu radyo kanal›n› ayarlar
앫 T›klay›n
Favori listedeki önceki/sonraki kanala gitmenizi
sa¤lar
앫 T›klay›n
Kanal listesi
Kanal listesi, kanala abone olup olmad›¤›n›za bak›lmaks›n›z, mevcut tüm uydu
kanallar›n› gösterir.
Favori liste
Kanal listesinden kendi favori uydu kanal listenizi yaratabilirsiniz. Abone olmad›¤›n›z kanallar› ekleyemezsiniz.
Bir favori liste varsa, ekran tufllar›n› kullanarak bu liste içinde arama yapabilirsiniz.
Kanallar›n kilitlenmesi
Seçilen uydu kanallar›n› yay›n yapmaya karfl› kilitleyebilirsiniz; kilit açma kodu
girilmeden bu kanallar yay›n yapmaz.
Bu fonksiyon aktif hale getirildi¤inde, kilit aktif hale gelmeden önce 4 haneli kod
girilmelidir.
Kilitli bir kanal aç›lmadan önce ayn› kodun girilmesi gerekir.
| 69
SiriusXM™ (Uydu) hava raporu (Sadece Kuzey Amerika)
Bir Navico Hava Modülü WM-2 cihaz›na ba¤lan›ld›¤›nda, Sirius™ (Uydu) müzik
ve Sirius™ (Uydu) Denizcilik Hava Servisine abone olabilir ve NSS sisteminizde
bu servisten yararlanabilirsiniz (Sadece Kuzey Amerika).
Sirius™ (Uydu) müzik ve hava servisi ABD iç sular›n› ve Atlas ile Pasifik okyanuslar›ndaki sahilleri, Meksika Körfezini ve Karayip Denizini içerir.
Al›nan müzik ve hava ürünleri, seçilen abone paketine göre de¤ifliklik gösterir.
Ayr›nt›l› bilgi için www.sirius.com web sitesine bak›n.
Sirius™ (Uydu) durum ekran›
Sisteme WM-2 ba¤land›¤›nda, Sirius™ (Uydu) durum ekran›na eriflebileceksiniz.
Sinyal kuvveti 1/3 (zay›f), 2/3 (iyi) veya 3/3
(tercih edilen) fleklinde belirtilecektir.
ESN, WM-2 modülünün elektronik seri
numaras›n› gösterir.
Hava durumu ekran›
Sirius™ (Uydu) hava durumu, harita ekran› üzerine bindirilebilir.
Hava durumu bindirme ekran› seçildi¤inde, harita menüsü büyüyerek mevcut
hava durum seçeneklerini gösterecektir.
Ya¤›fl
renk tonu
fiehir hava
durum simgesi
SST renk
çubu¤u
F›rt›na
simgeleri
SST renk
tonu
Rüzgar sembolleri
Detayl› hava durum bilgilerinin gösterilmesi
Gölgeli bir hava alan›n› t›klad›¤›n›zda, mevcut bilgiler imleç penceresinde
görünecektir.
Bir hava durum simgesini t›klad›¤›n›zda, gözlem ile ilgili detayl› bilgiler menü kullan›larak veya çevirmeli dü¤meye bas›larak görüntülenebilir.
70 |
SiriusXM™ (Uydu) hava raporu (Sadece Kuzey Amerika) | NSS Kullan›m K›lavuzu
Hava durumu sembolleri
Ya¤›fl
Ya¤›fl tipini ve yo¤unlu¤unu göstermek için renk tonlar› kullan›l›r. En koyu renk
en yüksek yo¤unlu¤u belirtir.
Ya¤›fl tipi
Ya¤mur
Kar
Kar›fl›k
Renk kodlar›
Afl›k yeflil (hafif ya¤mur- sar›- turuncudan – koyu k›rm›z›ya (fliddetli ya¤mur)
Mavi
Pembe
Deniz yüzeyi ›s›s› (SST)
Renk tonu veya yaz› olarak gösterilebilir.
Renk kodu seçildi¤inde SST renk çubu¤u ekran›n sol taraf›nda gösterilecektir.
Bu bölümün sonraki bölümünde aç›kland›¤› gibi hangi ›s› aral›¤›n›n boyanmas›
gerekti¤ini belirleyebilirsiniz.
Dalga simgesi
Tahmini dalga yüksekli¤ini belirtmek için renkler kullan›l›r. Koyu k›rm›z› en yüksek dalgalar› ve mavi ise en alçak dalgalar› gösterir.
Bu bölümün sonraki bölümünde aç›kland›¤› gibi hangi yükseklik aral›¤›n›n boyanmas› gerekti¤ini belirleyebilirsiniz.
Yön
Rüzgar sembolleri
Sembollerin uzunlu¤u ve yönü, rüzgar›n yönünü ve h›z›n› gösterir.
Renk tonunun ayarlanmas›
Denizin yüzey ›s› aral›¤›n› ve dalga yüksekli¤i
renk kodunu belirleyebilirsiniz.
Il›¤›n üstündeki ve serinin alt›ndaki ›s› de¤erleri gittikçe koyulaflan k›rm›z› ve lacivert olarak gösterilecektir.
Maksimum de¤erden daha yüksek dalgalar
gittikçe koyulaflan k›rm›z› olarak gösterilecektir. Minimum de¤erden daha düflük dalgalar renkli olarak gösterilmeyecektir.
Hava durum simgeleri
Mevcut veya tahmini hava koflullar›n› göstermek için birkaç hava durum simgesi
mevcuttur. Detayl› hava durum bilgilerini göstermek için bir simgeyi t›klayabilirsiniz.
Simge
Aç›klama
fiehir hava durumu
Yüzey gözlemleme
Tropik f›rt›na izleme; geçti (gri)- flu an (k›rm›z›) – ileride (sar›)
Kas›rga (kategori 1-5) izleme; geçti (gri)- flu an (k›rm›z›) – ileride (sar›)
Tropik karmafla/depresyon izleme; geçti (gri)- flu an (k›rm›z›) – ileride
(sar›)
F›rt›na sembolleri
fiimflek
‹zleme bölgesinin yeri ve uyar›
Deniz bölgesinin yeri
| 71
Hava durum ekran›n›n saydaml›¤›
Hava durum ekran›n›n donuklu¤u ayarlanabilir.
Min. saydaml›k
Maks. saydaml›k
Hava durum alarmlar›
fiimflek ve veya f›rt›na alarmlar›n›, teknenizin belli bir menzili içinde olarak flekilde ayarlayabilirsiniz.
Seçti¤iniz deniz bölgesi için ciddi bir hava durum alarm› verildi¤inde siz de bir
alarm alabilirsiniz.
Ulusal Hava Durum Servisi taraf›ndan bir izleme bölgesi belirlenmifltir. Alarm aktif
hale getirildi¤inde, tekneniz bir izleme bölgesi içinde ise veya bu bölge içine girdi¤inde bir alarm alacaks›n›z.
Hava durum raporlar›
Deniz bölgesi
Sirius™ (Uydu) servisi, yüksek deniz bölgeleri
d›fl›ndaki tüm ABD Deniz Bölgelerinin hava durum raporlar›na eriflimi kapsar.
Sistemi, seçilen bir alan›n hava durumunu okumak için ayarlayabilirsiniz.
Seçilen bölgeyi t›klay›n ve seçiminizi onaylamak için menüyü kullan›n.
Tropikal bildiriler
Tropik hava koflullar› ile ilgili bilgileri içeren tropikal bildirileri okuyabilirsiniz.
Bu bildiriler tüm Atlantik ve Do¤u Pasifik denizinde bulunur.
Sirius™ (Uydu) hava durum grafiklerini canland›rma
NSS, aktif hale getirdi¤iniz hava durum bilgilerini kaydeder ve bu bilgiler geçmifl
veya gelecek hava koflullar›n› canland›rmak için kullan›labilir. Sistemde bulunan
bilgi miktar› hava hareketinin miktar›na ba¤l›d›r – ne kadar kar›fl›k olursa canland›rma için o kadar az zaman olacakt›r.
Hangi hava görüntüsünü aktif hale getirdi¤inize ba¤l› olarak geçmifli veya gelece¤i canland›rabilirsiniz:
앫 e¤er ya¤›fl ekran› aç›lm›flsa, geçmifli canland›rabilir ve sadece yak›n gelecekteki
hava koflullar›n› varsayabilirsiniz.
앫 e¤er renkli dalga yüksekli¤i ekran› aç›lm›flsa, gelece¤i (tahminleri) canland›rabilirsiniz.
Aktif hale getirildi¤inde, mevcut grafik canland›rma saati harita ekran›n›n sol alt
köflesinde görünecektir.
72 |
Videonun kullan›lmas›
Video fonksiyonu, videolar› veya kamera kaynaklar›n› NSS sisteminizde izlemenizi sa¤lar.
Kameran›n ba¤lanmas› ile ilgili daha fazla bilgi için, ayr› NSS Montaj K›lavuzlar›na bak›n.
Not: Video görüntüleri a¤ üzerinde paylafl›lmayacakt›r. Videoyu sadece video
kayna¤›na ba¤l› cihazda izleyebilirsiniz.
Video ekran›
Video görüntüsü, video ekran›na s›¤mak için orant›l› olarak ölçeklendirilecektir.
Görüntü taraf›ndan kapsanmayan alan siyah görünecektir.
Afla¤›daki grafikler, bir termal görüntü kameras›ndan al›nan görüntüleri gösterir.
Video menüleri
Video ekran›n› t›klad›¤›n›zda video ekran tufllar› görünecektir. Ekran› yeniden
t›klad›¤›n›zda tufllar kaybolur.
Video ekran tufllar› aktif iken, afla¤›daki ifllemleri yaparak tam video menüsünü
görüntüleyebilirsiniz:
앫 Video ekran›na basarak ve
bas›l› tutarak
Video ekran›n›n ayarlanmas›
Video kayna¤›
NSS, iki video girifl kanal›n› destekler. Sadece bir kanal› izlemeyi veya mevcut
video kameralar›ndan al›nan görüntüler aras›nda geçifl yapmay› seçebilirsiniz.
Geçifl süresi 5-120 saniye aras›nda ayarlanabilir.
Video görüntüsünün ayarlanmas›
Video görüntüsü ayarlar›n› yaparak video göstergesini iyilefltirebilirsiniz. Ayarlar
her bir video kayna¤› için ayr› ayr› ayarlan›r.
Tüm ayarlamalar için varsay›lan de¤er: 50%.
Videonun kullan›lmas› | NSS Kullan›m K›lavuzu
| 73
Video görüntüsünün ayna görüntüsü
Video girifli, bir ayna görüntüyü gösterecek flekilde ayarlanabilir. Bu ayarlama,
tekneyi geri sürmek için kullan›lan geriye bakan kameralar için faydal›d›r.
Video standard›
NSS, NTSC ve PAL video standard›n› destekler. ‹ki kanal ayr› ayr› ayarlanabilir.
Yerel video standard›n› veya kameralar›n›z›n standard›n› kontrol edin.
74 |
Videonun kullan›lmas› | NSS Kullan›m K›lavuzu
BEP CZone
NSS sistemi, teknenizdeki da¤›t›ml› güç sistemini kontrol etmek ve izlemek için
kullan›lan BEP CZone sistemi içermektedir.
CZone sisteminizle birlikte ayr› bir k›lavuz verilecektir. CZone sisteminin nas›l kurulaca¤› ve ayarlanaca¤› ile ilgili bilgi için bu k›lavuza ve NSS montaj k›lavuzuna bak›n.
BEP CZone ekran›
CZone sistemi ba¤land›¤›nda ve ayarland›¤›nda Tools (Araçlar) ekran›nda
CZone simgesi görünecektir. Bu simge CZone ekran›na eriflmenizi sa¤lar ve
ZCone modlar› ile sistem ana hatlar› için simgeler sunar.
CZone modlar›
CZone modlar›, tek tuflla çoklu devrelerin etkili bir flekilde kontrol edilmesini sa¤lar. Modlar, sistemin kurulumu s›ras›nda ayarlan›r.
Tüm mevcut modlar CZone ekran›nda görünecektir.
Ekranda ayarlanm›fl 6’ten fazla mod varsa, modlar›n geri kalan› More Modes seçene¤i alt›nda olacakt›r.
CZone sistemi seçeneklerine göz atma
BEP CZone | NSS Kullan›m K›lavuzu
| 75
Bu özellik depo seviyeleri de dahil, teknedeki tüm parametreleri grafik, yüzde ve
kalan miktar formatlar›nda izlemenizi sa¤lar.
Kontrol seçeneklerini ve izleme bilgilerini gösterir.
Yüksek ve düflük seviyelere ayarlanabilen sesli ve görsel alarmlar› gösterir.
CZone bilgi ekran›
CZone sistemi tak›ld›¤›nda ve ayarland›¤›nda gösterge panellerine ilave bir
CZone ön konsolu eklenilecektir.
Tekne ön konsolu
Seyir ön konsolu
Bal›kç› ön konsolu
CZone ön konsolu
Sol ve sa¤ ok sembollerini t›klayarak veya menüden ön konsolu seçerek panelin
ön konsollar› aras›nda geçifl yapabilirsiniz.
Daha fazla bilgi
için sayfa 62’deki
“Gösterge panelleri”
76 |
CZone ön konsolunu düzenleme
Her bir göstergenin verilerini de¤ifltirerek CZone ön konsolunu ayarlayabilirsiniz.
Mevcut düzenleme seçenekleri, gösterge tipine ve hangi veri kaynaklar›n›n sisteminize ba¤l› oldu¤una ba¤l› olacakt›r.
BEP CZone | NSS Kullan›m K›lavuzu
Alarm sistemi
NSS sistemi çal›fl›rken, sürekli tehlikeli durumlar› ve sistem ar›zalar›n› kontrol
edecektir. Bir alarm durumu meydana geldi¤inde, ekran üstünde bir alarm mesaj› görünecektir.
Sireni etkinlefltirdiyseniz, alarm mesaj›ndan sonra bir sesli alarm duyulacak ve
harici alarm dü¤mesi aktif hale gelecektir.
Alarm, detaylar›n› görmeniz ve gerekli önlemleri alman›z için alarm listesine kaydedilir.
Mesaj tipleri
Mesajlar, bildirilen durumun teknenizi nas›l etkileyece¤ine göre s›n›fland›r›l›r.
Afla¤›daki renk kodlar› kullan›l›r:
Renk
K›rm›z›
Turuncu
Sar›
Mavi
Yeflil
Önem derecesi
Kritik
Önemli
Standart
Uyar›
Hafif uyar›
Tek alarmlar
Tek alarm, bafll›k olarak alarm›n ad› ve alarm detaylar› ile gösterilir.
Çoklu alarmlar
Ayn› anda birden çok alarm verilirse, alarm mesaj› 3 kadar alarm›n listesini gösterecektir. Alarmlar, ilk verilen alarm üstte olacak flekilde, meydana gelifl s›ras›na göre listelenir. Kalan
alarmlar Alarm diyalog kutusunda görülebilir.
Bir mesaj› onaylama
Bir mesaj› onaylamak için alarm diyalog kutusunda afla¤›daki seçenekler mevcuttur:
Opsiyonel Sonuç
OK (Onay- Onaylanacak alarm durumunu ayarlar ve alarm durumundan haberdar oldu¤unuz
lama)
anlam›na gelir. Siren/sesli uyar› duracak ve alarm diyalog kutusu silinecektir.
Ancak alarm, sebebi giderilinceye kadar alarm listesinde aktif kalmaya
devam edecektir.
Disable
Mevcut alarm ayar›n› iptal eder. Alarm diyalog kutusunda yeniden aktif
(‹ptal etme) hale getirilmeyinceye kadar alarm yeniden görünmeyecektir.
Alarm mesaj›n›n veya sirenin bir süresi yoktur. Onaylay›ncaya veya alarm›n
sebebini giderinceye kadar aktif kal›rlar.
Alarm sistemi | NSS Kullan›m K›lavuzu
| 77
Alarm menüsü
Alarmlar, Alarms menüsünde ayarlanabilir. Bu menü aktif alarmlarla ve alarm
kayd› ile ilgili bilgileri içerir.
Alarmlar, ilgili özelli¤in aç›kland›¤› bölümde anlat›lm›flt›r. Örne¤in; tüm otomatik
pilot alarmlar› Otomatik pilot bölümünde aç›klanm›flt›r.
78 |
Alarm sistemi | NSS Kullan›m K›lavuzu
Araçlar sayfas›
Tools (Araçlar) sayfas›, herhangi bir panele özgü olmayan seçenekleri ve araçlar› içerir. Bu sayfa ve alt ekran sayfalar› her zaman tam ekranda gösterilir.
Araçlar sayfas›, önceki sayfan›z›n üstünde aç›lacakt›r. Bu sayfalardan birisini kapatt›¤›n›zda gösterge en son aktif olan sayfaya dönecektir.
Araçlar sayfalar›ndaki listelerin, seçilen maddenin mevcut seçeneklerine eriflim
sa¤layan bir sayfa menüsü olacakt›r. Menü, ekran t›klan›p bas›l› tutularak veya
MENU tufluna bas›larak görüntülenir.
Vessels (Tekneler)
Status listing (Durum listesi)
Mevcut bilgili tüm AIS, MARPA ve DSC
teknelerin listesi.
Message listing (Mesaj listesi)
Zaman etiketli di¤er AIS teknelerden al›nan
tüm mesajlar›n listesi.
Alarms (Alarmlar)
Active alarms (Aktif alarmlar)
Aktif alarmlar listesi.
Alarm history (Alarm kayd›)
Zaman etiketli tüm alarmlar›n listesi.
Alarm settings (Alarm ayarlar›)
Sisteminizde, mevcut ayarl› tüm alarm
seçeneklerinin listesi.
Satellites (Uydular)
Aktif uydular›n durum sayfas›.
WAAS (ve EGNOS) farkl› konum düzeltme
fonksiyonu aç›labilir veya kapat›labilir.
Araçlar sayfas› | NSS Kullan›m K›lavuzu
| 79
Find (Arama)
Birkaç harita maddesi için arama fonksiyonu.
Waypoints/routes/tracks
(Waypoint’ler/rotalar/izler)
Waypoint, rota ve izlerin detayl› listesi.
Düzenlemek veya silmek istedi¤iniz waypoint,
rota ya da izi t›klay›n.
Trip Log (Seyir kayd›)
Trip 1 / Trip 2 (Seyir 1/Seyir 2)
Tüm veri alanlar› için s›f›rlama seçenekli seyir ve motor bilgilerini gösterir.
Today (Bugün)
Mevcut tarih için seyir ve motor bilgilerini
gösterir. Tarih de¤ifltirildi¤inde tüm veri alanlar› otomatik olarak s›f›rlanacakt›r.
Sun/moon (Günefl/ay)
Girilen tarih ve konumun enlem/boylam verilerine göre bir konumun gün do¤uflu, gün bat›m›, ay›n do¤uflu ve ay›n bat›m›n› gösterir.
Tides (Gelgit)
Teknenize en yak›n gelgit istasyonunun gelgit
bilgilerini gösterir.
Tarihi de¤ifltirmek için ok tufllar›n› veya takvim
fonksiyonuna eriflmek için veri alan›n› t›klay›n.
Mevcut gelgit istasyonlar› menüden seçilebilir.
80 |
Files (Dosyalar)
Dosyalar, waypoint’ler, rotalar, izler ve ayarlar için
dosya yönetim sistemi.
CZone
Sistem bir CZone sistemine ba¤land›¤›nda CZone
görünecektir.
Bu, Czone devreleriyle ilgili eriflim kontrolüne, izlemeye ve alarmlara izin verir. Ayr›ca, ayarlanm›fl
olan kiflisel çal›flt›rma modlar›n›n seçimine de izin
verir.
| 81
Sistemin ayarlanmas›
Sayfa görünümü
Sayfa grubu görünümü
Sayfa grubu görünümü, 6 sayfa grubu ve otomatik
pilot ekran›na, birleflik Harita/Sonar ekran›na ve
StructureScan (Yap› Tarama) ekran›na 3 k›sayol
simgesi ile ayarlanm›flt›r.
Önceden ayarlanm›fl k›sayollar kullan›c› taraf›ndan silinebilir veya de¤ifltirilebilir.
Sayfa grubu ekranlar›
6 sayfa grubu ekranlar›ndan her birisi, bir sayfa grubu kombinasyonu ile önceden ayarlanm›flt›r:
Her bir gruptaki ana sayfa tam ekranda gösterilir.
Sayfa grubu ana sayfas› d›fl›ndaki tüm önceden ayarlanm›fl sayfalar kullan›c› taraf›ndan de¤ifltirilebilir:
Her bir sayfa grubunun, tek ekranlar olarak veya bir
ekran kombinasyonu olarak düzenlenmifl 9 kadar sayfas› olabilir. Kendi sayfalar›n›z› da belirleyebilirsiniz.
Favori sayfalar yaratma
1.
앫
2.
3.
Sayfa düzenleyiciden önceden ayarlanm›fl bir sayfay› düzenleyebilir veya kendi
sayfalar›n›z› belirleyebilirsiniz.
Bofl bir sayfa simgesini veya önceden ayarlanm›fl bir sayfa simgesini t›klay›p bas›l› tutun. Ayr›ca, simgesi çevirmeli dü¤me ile ve ard›ndan MENU tufluna basarak da seçebilirsiniz.
Sayfa düzenleyici ekran› görünecektir.
Kiflisel ekran›n›z› ayarlamak için ekran simgelerini sürükleyip b›rak›n.
Save tufluna t›klayarak sayfa düzeninizi kaydedin.
Ekran›n boyutuna ba¤l› olarak her bir sayfada birkaç ekran görüntüleyebilirsiniz:
앫 NSS7 2 ekran
앫 NSS8 ve NSS12: 4 ekran
Ekranlar afla¤›da gösterildi¤i gibi düzenlenir.
82 |
Sistemin ayarlanmas› | NSS Kullan›m K›lavuzu
Bir sayfay› silme
Sayfa grubu ana sayfas› d›fl›ndaki tüm önceden ayarlanm›fl ve kullan›c› taraf›ndan belirlenmifl sayfalar silinebilir.
1. Silmek istedi¤iniz sayfan›n simgesini t›klay›n ve bas›l› tutun. Ayr›ca, simgesi çevirmeli dü¤me ile ve ard›ndan MENU tufluna basarak da seçebilirsiniz.
2. Menüden Delete (Sil) opsiyonunu seçin.
Gösterge çubu¤u görünümünü ayarlama
Sisteme ba¤lan›lan veri kaynaklar› sayfalar›n›z›n üst taraf›ndaki bir gösterge çubu¤unda görülebilir.
Gösterge çubu¤unu kapatmay›, bir veya iki s›ray› görüntülemeyi seçebilir ya da
s›ralar›, otomatik olarak de¤iflecek flekilde ayarlayabilirsiniz.
Veri çubu¤unu açma/kapatma
1. Düzenlemek istedi¤iniz sayfan›n simgesini t›klay›n ve bas›l› tutun.
2. Menüden gösterge çubu¤unu aç›n/kapat›n.
Veri çubu¤unun görüntüsünü de¤ifltirme
1. Düzenleme moduna eriflmek için diyalog kutusunun üst taraf›ndaki gösterge çubu¤unu t›klay›n ve bas›l› tutun.
2. Gösterge alan›n› t›klayarak de¤ifltirin ve görüntülemek istedi¤iniz bilgi tipini seçin.
3. Her iki s›ran›n görünümünü ve s›ralar›n otomatik olarak de¤iflmesini istiyorsan›z,
de¤iflme süresini belirleyin.
4. Close tufluna t›klayarak de¤ifliklikleri kaydedin.
Sistem ayarlar›n› de¤ifltirme
Sistem ayarlar› menüsü sisteminizin gelifltirilmifl ayarlar›na eriflim sa¤lar ve sisteminizin çeflitli kullan›c› arayüz bilgilerini ekranda görüntüleme biçimini belirler.
| 83
Language (Dil)
Bu cihazda ekranlar, menüler ve diyalog kutular› için kullan›lan dili kontrol eder.
Dilin de¤ifltirilmesi cihaz› yeniden bafllatacakt›r.
Text size (Metin boyutu)
Menülerdeki ve diyalog kutular›ndaki yaz›lar›n boyutunu ayarlamak için kullan›l›r.
Varsay›lan ayarlama: Normal
Key beeps (Tufl sesi)
Bir tufla bas›ld›¤›nda duyulan sesin fliddetini kontrol eder.
Varsay›lan ayarlama: On (Aç›k)
Time (Zaman)
Yerel zaman dilimi ayar›n› ve tarih ile saatin format›n› kontrol eder.
Audio (Müzik)
Sayfalar›n alt taraf›ndaki müzik ortam çubu¤unu aktif hale getirmek için kullan›l›r.
Screen capture (Ekran görüntüsünü yakalama)
Ekran görüntüsünü yakalamak için güç tuflunu kullanman›z› sa¤lar.
Görüntü dosyalar› mikro-SD kart›na tafl›nabilir veya kopyalanabilir.
Restore defaults (Varsay›lan ayarlara dönme)
Hangi ayarlar›n varsay›lan fabrika konumuna dönece¤ini seçmenizi sa¤lar.
Power control (Güç kontrolü)
Bu cihaz›n a¤da ana ya da yard›mc› cihaz olarak kullan›laca¤›n› kontrol eder.
Advanced (Gelifltirilmifl)
Daha gelifltirilmifl ayarlar için bir diyalog kutusu gösterir.
About (Hakk›nda)
Bu cihaz›n telif hakk› bilgilerini ve teknik bilgilerini gösterir.
84 |
Simülatörün kullan›lmas›
Simülatör modu
Simülasyon özelli¤i, cihaz›n sabit bir konumda ve sonara, radara, GPS cihaz›na
vs. ba¤lanmadan nas›l çal›flt›¤›n› görmenizi sa¤lar.
Cihaz› suda kullanmadan önce iyice tan›man›za yard›mc› olmak için simülatörü
kullanabilirsiniz.
Simülatör aç›ld›¤›nda, bu durum ekran›n alt taraf›nda belirtilir.
Demo modu
Bu modda cihaz otomatik olarak ürünün ana özellikleri aras›nda geçifl yapar;
otomatik olarak sayfalar› de¤ifltirir, ayarlar› yapar, menüleri açar vs.
Demo modunda iken bir tufla basarsan›z, gösterim durur. Belli bir sürenin sonunda demo modu yeniden bafllar.
Simülatör kaynak dosyalar›n›n seçilmesi
Sonar dosyalar›n›n kaydedilmesi ile ilgili bilgi için sayfa
54’teki “Sonar verilerinin kaydedilmesi” k›sm›na bak›n.
Simülatör taraf›ndan kullan›lacak veri dosyalar›n› seçebilirsiniz.
Sisteminizde bir dizi kaynak dosyas› bulunur ve
cihaz›n kart okuyucusuna tak›lan bir SD kart›
kullanarak dosyalar› aktarabilirsiniz.
Simülatörde kay›tl› kendi sonar dosyalar›n›z› da
kullanabilirsiniz.
Gelifltirilmifl simülatör ayarlar›
Gelifltirilmifl simülatör ayarlar›, simülatörün nas›l çal›flaca¤›n› belirlemenizi sa¤lar. Ayarlar kaydedildi¤inde, bu ayarlar simülatör modu bafllat›ld›¤› zaman varsay›lan olarak kullan›lacakt›r.
GPS source (GPS kayna¤›)
GPS verilerinin nereden al›naca¤›n› seçer.
Speed, Course ve Route (H›z, Güzergah ve Rota)
GPS kayna¤› Simulated course (Canland›r›lm›fl güzergah) veya Simulated route (Canland›r›lm›fl rota) konumuna ayarl› iken de¤erleri el ile girmek için kullan›l›r.
Aksi takdirde, h›z ve rota dahil GPS verileri seçilen
sonar veya radar dosyalar›ndan gelir.
Set start position (Bafllang›ç konumunu ayarlama)
Teknenin mevcut imleç konumuna gitmesini sa¤lar.
Simülatörün kullan›lmas› | NSS Kullan›m K›lavuzu
| 85
Bak›m
Koruyucu bak›m
NSS cihaz› alanda servisi yap›labilecek herhangi bir parça içermez, bu yüzden
kullan›c›n›n sadece çok s›n›rl› koruyucu bak›m yapmas›na izin verilir.
Kullan›lmad›¤› zaman daima verile koruyucu günefl kapa¤›n› takman›z önerilir.
Basit bak›m ifllemleri
Ekran ünitesinin temizlenmesi
Muhafazay› ve ekran›n ön cam›n› yumuflak deterjanla temizleyin. Tuz kal›nt›lar›n› çözmek ve temizlemek için bol su kullan›n. Nemli bez kullan›l›rsa kristalleflmifl
tuz kaplamay› çizebilir.
Kart yuvas› kapa¤›n›n temizlenmesi
Tuzun yüzeyinde kristalleflerek kart yuvas›na su girmesine sebep olmas›n› önlemek için kart girifli kapa¤›n› düzenli olarak temizleyin.
Tufllar›n kontrolü
Tufllar›n bas›l› konumda tak›lmad›klar›ndan emin olun. S›k›flan tufl varsa, tuflu
itip çekerek tekrar normal konumuna al›n.
Konnektörlerin kontrolü
Konnektörler sadece gözle kontrol edilmelidir.
Konnektör fifllerini konnektöre itin; konnektör fifllerinin kilidi varsa, kilidin do¤ru
konumda oldu¤undan emin olun.
Yaz›l›m güncellemeleri
NSS’nin en son yaz›l›m› web sitemizden indirilebilecektir; www.simrad-yaching.com.
Yaz›l›m› yükleme ile ilgili talimatlar güncelleme dosyalar›n› izleyecektir.
Yaz›l›m güncellemeleriyle ilgili daha fazla bilgi için, ayr› montaj k›lavuzuna bak›n.
Ar›za giderme
Ar›za
Düzeltici ifllem
Bir veya birkaç fonksiyon düzgün çal›flm›- Cihaz›, sayfa 84’teki “Fabrika ayarlar›na döndürme”
yor
k›sm›nda aç›kland›¤› gibi fabrika ayarlar›na döndürün.
Normal çal›flma mümkün de¤il ve fabrika Cihaz› kapat›n, büyütme ve küçültme tufllar›n›
ayarlar›na döndürme sorunu çözmüyor
bas›l› tutarak cihaz› yeniden aç›n. Zoom tufllar›n› 5-6 saniye sonra b›rak›n. ‹kinci bir bip sesi
cihaz›n s›f›rland›¤›n› belirtir.
86 |
Bak›m | NSS Kullan›m K›lavuzu
Sistem verilerinin yedeklenmesi
1.
2.
3.
4.
Oluflturmufl oldu¤unuz waypoint’ler, rotalar ve izler sisteminizde dosyalan›r. Düzenli
olarak bu dosyalar› ve sistem ayar dosyalar›n› yedeklemenizi tavsiye ederiz.
Dosyalar, cihaz›n›z›n ön taraf›ndaki kart yuvas›na tak›lan mikro-SD kart›na kopyalan›r.
Örnekte waypoint’lerin, rotalar›n ve izlerin nas›l kopyaland›¤› gösterilmifltir. Seçim, çevirmeli dü¤me veya menü kullan›larak yap›l›r.
Dosyalar› seçin.
Kopyalama diyalog kutusuna eriflmek ve kopyalanacak dosyan›n format›n› seçmek için çevirmeli dü¤meye bas›n.
Hedef klasörü seçin.
Kopyalanan dosya için bir isim girin.
Bak›m | NSS Kullan›m K›lavuzu
| 87
Menünün ve diyalog kutusunun görünümü
Ekran menüleri
Afla¤›daki grafikler, aktif imleçli ve imleçsiz olarak, ekrana özgü menüleri göstermektedir.
Bir ekran menüsü MENU tufluna bas›larak, MENU ekran tuflu t›klanarak veya
ekran bas›l› tutularak görüntülenir.
Harita
Göstergeler
Not: Baflka bir görüntü bindirilirse
ekran menüsü uzat›lacakt›r.
Sonar
Video
Yap›
Otomatik pilot
Radar
Seyir menüsü
Bu menü, GO TO / PAGES tuflu
bas›l› tutularak herhangi bir
ekran›n üstünde gösterilir.
88 |
Menünün ve diyalog kutusunun görünümü | NSS Kullan›m K›lavuzu
Ayar diyalog kutular›
Settings (Ayarlar) sayfas› PAGES tufluna art arda bas›larak gösterilir.
Sistem ayarlar›
Sonar ayarlar›
Harita ayarlar›
Radar ayarlar›
Insight harita veritaban›
Otomatik pilot ayarlar›
Navionics harita veritaban›
| 89
Seyir ayarlar›
Birim ayarlar›
Yak›t ayarlar›
A¤ ayarlar›
‹z ayarlar›
Tekne ayarlar›
Alarm ayarlar›
Simülatör ayarlar›
90 |
MERKEZ
Promar Deniz Malzemeleri D›fl Tic. ve Müm. Ltd.fiti.
Postahane Mah.Derinsu Sok.No:8 Tuzla / ‹ST.
Tel : (216) 395 26 52 - 216 395 26 53
Faks : (216) 395 26 60
E-posta : [email protected]
TUZLA SERBEST BÖLGE fiUBES‹
Matrafl Cad. No:1 Desbafl Bina 52/B Tuzla ‹STANBUL
Tel : (216) 395 26 52 - (216) 395 26 53
Faks : (216) 395 26 60
BODRUM fiUBES‹
‹çmeler Mevkii No: 10 Bodrum MU⁄LA
Tel : (252) 313 62 03
Faks : (252) 313 50 16
R&TTE
Bu cihaz›n 9 Mart 1999 tarihli Avrupa Parlamentosunun ve Konseyinin
telsiz ve telekomünikasyon cihazlar›yla ilgili 1999/5/EC Yönergesindeki
gereksinimlere uygun oldu¤unu beyan ederiz.
Not: Telekomünikasyon kurumunun müsaadesine istinaden kullan›l›r.

sımrad nss

Transkript

Benzer belgeler

PE Körkasa Bandı

kapak

ButylSeal (TDS)

kapak.fh11

Profesyonel Ya_amda Ki_isel 0maj ve Sosyal Ya_am Etiketi

Mozilla Thunderbird Kurulumu Resimli Anlatım Öncelikle programı
