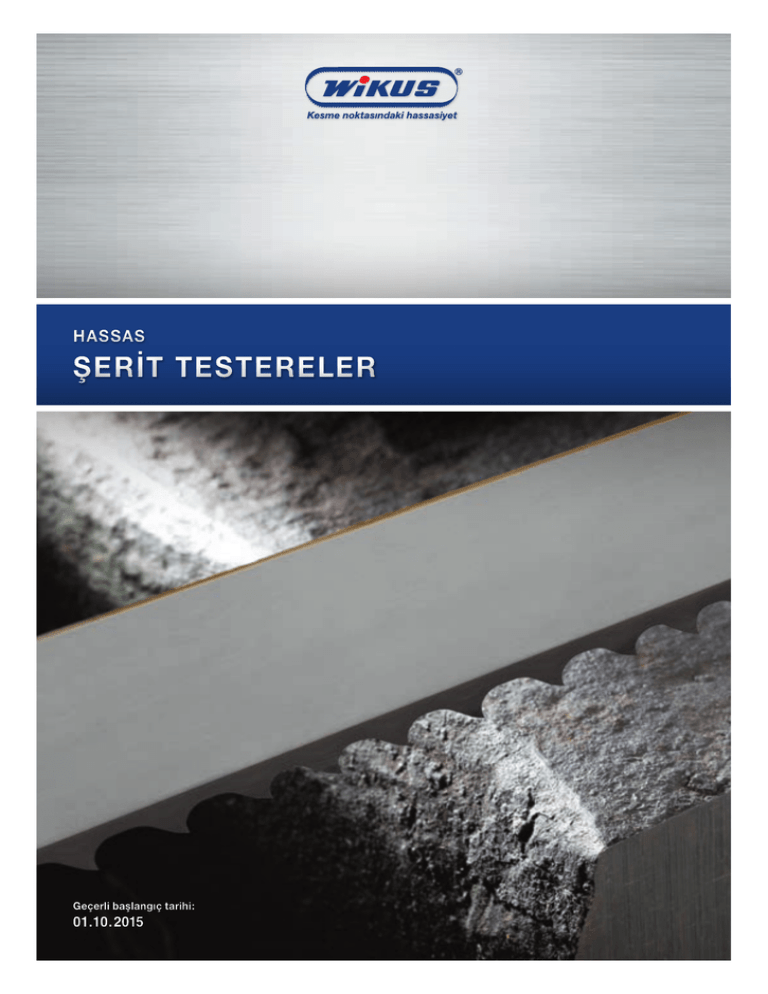

HASSAS
ŞERİT TESTERELER
Geçerli başlangıç tarihi:
01.10.2015
İÇINDEKILER
WIKUS: Kurum, Servis
S. 3
Şerit testere seçimi
S. 6
Ürüne genel bakış
S. 10
Şirket merkezimiz
Almanya’nın Spangenberg
kasabasında bulunmaktadır.
Bimetal şerit testereler
S. 11
Karbür uçlu şerit testereler
S. 25
Elmas şerit testereler
S. 38
Karbon çeliği şerit testereler
S. 42
Teknik prensipler / uygulamalar
İletişim
S. 46
S. 51
KALİTEDE BİRİNCİ
MADE IN SPANGENBERG
Wilhelm H. Kullmann, 1958’de Spangenberg’de WIKUS
testere fabrikasını kurmuştur.
Bugün WIKUS adı, en yüksek hassasiyet, kalite ve verimlilikle birlikte anılmakta. Bir aile şirketi olan kuruluşumuz,
bu değerlere verdiği önemle dünya çapında tanınmış ve
güvenilir bir şirkettir.
İlk etapta çalışanlarımızın mükemmel deneyimlerine ve en
üstün bilgilerine dayalı bir başarı hikayesi. Dünya çapında
temsilcilerimiz ve Avrupa ve deniz aşırı ülkelerde satış ve
servis şirketlerimizle müşterilerimize profesyonel ve kişisel
danışmanlık sunuyoruz.
•• Yüksek performanslı takımların geliştirilmesi ve imalatında 50 yıllık tecrübe
•• Avrupa’da DIN EN ISO 9001 sertifikasını alan ilk şerit
testere üreticisi
•• Yenilikçi çözümler üretmekte sürekli iş başında
•• Bütün pozisyonlarda kalifiye ve uzman kadrosuyla birinci
•• Çevre dostu üretim süreçlerinde lider
Bizim için, uluslararası faaliyetler kadar yerel bağlılıklar da
önem taşır. Bir aile kuruluşu olarak, yaşadığımız çevreye,
içinde bulunduğumuz bölgeye karşı da sorumluluklarımızın
bilincindeyiz. Çalışanlarımızla birlikte yerel projelere destek
veriyor, sosyal, kültürel ve ekolojik inisiyatiflere katılıyoruz.
Sizleri internet sitemize bekleriz: www.wikus.com
2 | WIKUS ŞERIT TESTERELER
WIKUS ŞERIT TESTERELER | 3
WIKUS PARAMASTER ® 3.0
KESİM VERİLERİNE İLİŞKİN YAZILIMA ONLINE ERİŞİM
KESIM GIDERLERINIZI DÜŞÜRÜN
Yüksek performanslı takımların geliştirilmesi ve imalatında
50 yılı aşkın bir tecrübeye sahibiz. Ürün yelpazemiz her türlü
kullanım beklentisine doğru cevabı verebilecek kapasitededir. Dünyanın dört bir yanında çeşitli branşlarda faaliyet
gösteren müşterilerimiz, şerit testerelerde sunduğumuz yenilikçi çözümlere büyük güven duymaktadır.
Ayrıca, ürünlerimizin çeşitliliğini ve çalışma pratiğindeki
tecrübe ve bilgimizi sunduğumuz pratik bir yazılımla tamamlıyoruz: WIKUS ParaMaster® 3.0, online erişimi mümkün bir
kesim verileri programıdır. Bu yazılım, kesim süreçlerinizin
daha da iyileştirilmesini büyük bir etkinlikle sağlar. Yalnızca
elde edeceğiniz mükemmel kesim sonuçları değil, kullanıcı
dostu olması ve maliyette sağladığı tasarruf tasarruf da ikna
olmanızı sağlayacaktır.
WIKUS GLOBAL HİZMETLER
ÖNEMLİ OLAN SİZİN İSTEKLERİNİZE CEVAP VEREBİLMEK
Bizim için en önemli öncelik, müşteri memnuniyetidir. Bunu
yerine getirebilmek için, ürünlerimiz Almanya’da en yüksek
kalite standartlarına göre geliştirilir ve üretilir.
ParaMaster® 3.0 şunları sunar:
•• Her gün yenilenen veri bankası: 150000’den fazla
hammadde, 3000 makine birçok başka yararlı bilgi
•• Kolay kullanım: bütün bilgiler bir arada, kendiliğinden
anlaşılır kullanım yüzeyi
•• Uygulama: katı malzeme (yuvarlak ve kare), boru
(yuvarlak ve kare), kiriş, tek veya katmanlı kesim
•• Kesim masrafları analizi
WIKUS müşterileri için kullanım ücretsizdir.
Henüz erişiminiz yok mu?
Şimdi kaydolun: www.paramaster.de
Sunduğumuz hizmetler:
•• Dünya çapındaki temsilciler
•• Branşa ilişkin mükemmel bir deneyim ve bilgi hazinesi
Masrafların minimize edilmesi ve malzeme kaynaklarının
bilinçli kullanımı, etkili üretim süreçlerine götüren başarı
faktörleridir. Kesim verimliliğine yöneltilen yüksek kalite beklentisine, yalnızca yüksek teknolojili ürünlerin mükemmel bir
servisle kombinasyonuyla cevap verilebilir. Aynı zamanda,
yüksek kârlılık oranlarına ulaşmak da bu şekilde mümkündür.
•• Numune sunumu
•• WIKUS’un Spangenberg’deki kesim merkezinde
kesim deneyleri ve analiz
•• WIKUS’un Spangenberg’deki eğitim merkezinde
eğitim çalışmaları
•• Ticari ve teknik destek
Sunduğumuz bireysel ve etraflı hizmetlerden yararlanınız.
İhtiyaçlarınıza cevap veren, sizin için en iyi çözümleri sunuyoruz. Sonucun tatmin edici olacağından eminiz. Sizin için
oluşturduğumuz çözümleri kullanarak verimliliğinizi arttıracak, zamandan ve masraflardan tasarruf edeceksiniz.
WIKUS’la kurduğunuz ortaklığa güveniniz. Kesim noktasındaki hassasiyete bizimle ulaşırsınız.
@
WIKUS
ONLINE SERVICE
www.wikus.com
İnternet sayfamızda WIKUS şerit testereler için şerit testere ölçülerine uygun piyasada bulunan şerit testere makinelerini içeren interaktif genel bakışı bulabilirsiniz.
DOĞRU ŞERİT TESTERE SEÇİMİ
Şerit testere ile kesme bir bilimdir- çeşitli faktörler ve
onların birbiriyle etkileşimi şerit testereyle kesmede
başaracağınız sonuçları belirler.
Her kullanıcı takımla ilgili kendi kişisel taleplerini ortaya
koyar. Örneğin:
Karara yardımcı olarak ürün sınıflandırmaları
WIKUS Servisi
Sizin optimal WIKUS ürününüz
Sizin doğru ürünleri seçmenizi kolaylaştırmak için WIKUS şerit testere bıçaklarını üç performans kategorisine
göre gruplandırır:
Takip eden iki sayfada WIKUS seçme sürecinde size
destek sağlar.
•• Takım ömrü
•• Level 1
Üniversal olarak kullanılabilecek şerit testereler
1
Bu katalogtaki sınıflandırmanın yanı sıra WIKUS ayrıca optimal şerit testere seçimi için online kesim veri
programı Para Master 3.0’ı sunmaktadır. Bütün etkileyen
faktörleri testere kesme uygulamalarındaki 55 yıldan fazla olan uzmanlıkla birleştirmektedir. Bununla ilgili daha
ayrıntılı bilgiyi sayfa 5’te bulabilirsiniz.
•• Level 2
Yüksek performans sunan şerit testereler
2
Seçim sürecinde diğer faktörler
Kendi özel amaçlarınızın yanı sıra aşağıdaki noktalar da
ürün seçimini etkiler:
•• Şerit testere makinesi
•• Kesilecek Malzeme
•• İşlenecek parçanın boyutları ve şekli
•• Özel saç levhaların, katmanların veya paketların kesimi
3
Özel uygulamalarda kullanmak için özel tasarımlar da
WIKUS ürün yelpazesinde mevcuttur.
Fakat lütfen bütün özel tasarımların her şerit testere için
mevcut olmadığını göz önünde bulundurunuz.
Sp
al
eci
l dizayn edilmiş
/ Öze
ürü
nle
r
Ayrıca, WIKUS özel testereler de sunar:
•• Special
Yüksek performans testereyle kesme teknolojisinde
kullanılmak üzere ve çok özel uygulamalar için özel
ürünler
•• Diş hatveleri
•• Diş setleri
•• Özel dizayn edilmiş ürünler
ÜRÜN YELPAZESİNDEKİ DEĞİŞİKLİKLER
Yeni bimetal şerit testere “SKALAR ®,”’a ek olarak sert metal ürün yelpazemizi genişlettik ve yeni şerit şerit testere
“TAURUS ®.”u ekledik. Ayrıca iki kez kaplanmış şerit Şerit Testere “DUROSET® PREMIUM” ve “PROFLEX® PREMIUM M42”
’yi de kataloğumuza ekledik.
Level 2
Level 1
ler
Yeni ve ileri gelişmeler:
izayn ed
i
l
m
i
Özel d
ş
ürü
al /
n
•• Diş tipleri
Level 3
eci
•• Şerit testere genişlikleri
S
Sp
WIKUS sürekli olarak ürün portföyünü müşteri ihtiyaçlarına göre düzenler ve geniş bir yelpazeyle aşağıdakileri
sunar:
•• Level 3
Yüksek standartları karşılayan yüksek teknoloji
şerit testereler
Sp
•• Yüzey kalitesi / kesim kalitesi
Son olarak, gerektiği taktirde WIKUS’un uygulama
teknolojisinde uzman kadrosu şerit testere seçimi ve
kullanımıyla ilgili ek teknik sorulara mükemmel öneriler
sunmaktadır.
zel dizayn edilmiş ü
l / Ö
rün
ler
•• Maliyet
a
eci
•• Kesme süresi
İşlenecek parça ve verilen görevin kombinasyonu temelinde, kullanıcılar hızlıca göz atarak kendileri için doğru
olan WIKUS şerit testeresini seçebilirler.
İsim değişiklikleri:
Ürün isimlerimizin sistemli standardizasyonunun bir parçası olarak “FUTURA ® PLUS” yeniden isimlendirildi ve
şimdi “FUTURA ® NE” olarak isimlendirilmektedir.
izayn edilmi
Özel d
ş ür
al /
ün
ler
eci
“VECTOR ®” ve “GIGANT®” ürünleri artık üretilmeyecektir ve ürün yelpazemizden tamamen çıkartılmaktadır.
Onların yerini yeni geliştirilmiş şerit Şerit Testere “SKALAR ®“ alacaktır.
Sp
Temini devam ettirilmeyecek ŞERİT TESTERELER:
ŞERİT TESTERE SEÇME TABLOSU
BIMETALL
ÇEŞİT
K ARBÜR
UYGULAMA
Nikel-temelli alaşımlar
FUTURA® 718
31
Duplex ve ısıya dirençli çelikler
YENI: SKALAR ® X3000
Titanyum, titanyum alaşımlar
MARATHON ® X3000
21
İleri bir tarihte
VECTOR ® X3000 ve
GIGANT ® X3000
değiştirilecektir
23
Alüminyum bronz
SELEKTA® GS X3000
24
Ön sertleştirilmiş çelikler
(1000 N/mm2 nin üzerinde)
FUTURA® VA
30
Paslanmaz ve asite dirençli çelikler
(ostenitik)
Paslanmaz ve asite dirençli çelikler
(ferritik)
DUROSET ®
26
YENI: TAURUS ®
Nitrasyon ve yüksek hız çelikleri
28
Dökme demir
YENI: SKALAR ® M42
Takım çelikleri
VARIO ® M42
Sertleştirilmiş çelikler
Yay ve rulman çelikleri
12
PROFLEX ® M42
MARATHON ® M42
14
13
İleri bir tarihte
VECTOR ® M42 ve
GIGANT ® M42
değiştirilecektir
17
ECOFLEX® M42
FUTURA®
PROFIDUR ®
ARION ®
27
29
34
19
SELEKTA® GS M42
Karbon ve ısıl işlem uygulanmış
çelikler
18
Konstrüksüyon, derin çekme
ve kesme çelikleri
Demir dışı metaller
ECODUR ®
32
FUTURA® NE
Yeniden isimlendirilme: önceden
FUTURA® PLUS ile isimlendirilen
33
Alüminyum/alüminyum alaşımlar
SINIFLANDIRMA
2
3
1
2
3
1
S
Level 2
Level 3
Level 1
Level 2
Level 3
Level 1
Special
ÜRÜNE GENEL BAKIŞ
BIMETAL ŞERİT TESTERELER
KESİM MALZEMESİ M42
VARIO ® M42 (528)
2
S. 12
MARATHON® M42 (529) / MARATHON® SW M42 (529)
2
S. 13
PROFLEX ® M42 (524) / PROFLEX ® PREMIUM M42 (624)
2
S. 14
PROFLEX ® SW M42 (524) / PROFLEX ® PREMIUM SW M42 (624)
2
S. 15
•• Standart ve özel kullanımlar için en uygun ürün portföyü
VECTOR M42 (534) / GIGANT M42 (532)
3
S. 16
•• en uygun sürekli kullanım özelliklerine sahip karıştırılmış çelikten oluşan taşıyıcı bant
YENI: SKALAR ® M42 (634) / YENI: SKALAR ® PREMIUM M42 (635)
3
S. 17
SELEKTA® GS M42 (636)
3
S. 18
•• alışılagelmiş kullanımlarda aşınmaya karşı mükemmel derecede dayanıklı test
edilmiş M42 kesme malzemesi
ECOFLEX ® M42 (523) / ECOFLEX ® NE M42 (523)
1
S. 19
MARATHON® X3000 (631)
2
S. 21
VECTOR ® X3000 (639) / GIGANT ® X3000 (633)
3
S. 22
YENI: SKALAR ® X3000 (637)
3
S. 23
SELEKTA® GS X3000 (638)
3
S. 24
®
®
KARBÜR UÇLU ŞERİT TESTERELER
DUROSET ® (541) / DUROSET ® PREMIUM (641)
2
S. 26
FUTURA ® (545) / FUTURA ® PREMIUM (548)
3
S. 27
YENI: TAURUS ® (644) / YENI: TAURUS ® PREMIUM (655)
1
S. 28
PROFIDUR ® (588)
3
S. 29
FUTURA ® VA (645) / FUTURA ® PREMIUM VA (648)
3
S. 30
FUTURA ® 718 (718)
3
S. 31
ECODUR ® (542) / DUROSET ® NE (541)
2
S. 32
FUTURA ® NE (546) / FUTURA ® NE RS (546)
3
S. 33
ARION ® FG (668) / ARION ® EG (668) / ARION ® PG (668)
S
S. 34
FUTURA ® SN (547)
S
S. 35
TCT ® (540)
S
S. 36
TCTYRE ® (549)
S
S. 37
DIAGRIT ® K (570) / DIAGRIT ® K VA (570)
2
S. 39
DIAGRIT ® S (572) / DIAGRIT ® S VA (572)
2
S. 40
DIAGRIT ® U (574)
2
S. 41
EXTRA (500)
1
S. 43
DIAMANT (510)
2
S. 44
JET (515)
S
S. 45
•• Maksimum kesim performansı ve daha uzun süreli takım ömrü için kaplanmış
versiyonlar
Satış ölçü birimleri:
•• S
abit uzunluklu kangallar ve şerit genişliğine bağlı olarak uzunluğu 120 m’ye kadar
kangallar
•• Uzunluğa göre kaynaklanmış şerit testeler
Şerit genişliği:
6 mm’den 80 mm’ye kadar
Diş formları:
S, P, K, HV, VA
Açıklamalar için bkz. sayfa 48
Diş sayısı:
0,7-1,0 tpi’den 12-16 tpi’ye kadar
Diş seti tipleri:
SD
Kaliteler:
M42: 68-69 HRC, takr. 980 HV
Özel tasarımlar:
•• PW Şu ürün gruplarında mevcuttur:
VECTOR ® M42, GIGANT® M42, SKALAR ® M42, SKALAR ® PREMIUM M42,
SELEKTA® GS M42
•• PE Şu ürün gruplarında mevcuttur:
VARIO® M42, MARATHON® M42
ELMAS ŞERİT TESTERELER
KARBON ÇELIĞI ŞERİT TESTERELER
W I K U S B I M E TA L Ş E R İ T T E S T E R E L E R
VARIO ® M42
2
MARATHON ® M42
2
•• Üniversal kullanımda tek ve seri kesimler için
•• Profiller ve dolu malzemeler için
•• Tek sıralı ve paket kesimler için
Boyutlar
Genişlik x kalınlık
mm
Inç
6 x 0,65
1/4 x 0,025
6 x 0,90
1/4 x 0,035
10 x 0,90
3/8 x 0,035
13 x 0,65
1/2 x 0,025
13 x 0,90
1/2 x 0,035
20 x 0,90
3/4 x 0,035
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
Kontakt uzunluğu
Diş sayısı (tpi)
10-14
S
S
S
S
S
S
S
< 20 mm
8-12
S
S
S
S
S
10-30 mm
6-10
S
S
S
S
S
S
S
20-50 mm
5-8
4-6
3-4
S
S
S
S
S
S
S
S
S
S
S
30-60 mm
50-90 mm
90-150 mm
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
38 x 1,30
1-1/2 x 0,050
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
5-8
K
K
4-6
K
K
K
K
K
K
K
30-60 mm
50-90 mm
3-4
K
K
K
K
K
K
K
K
90-150 mm
2-3
K
K
K
K
K
K
K
K
150-290 mm
1,4-2
1,0-1,4
0,75-1,25
K
K
K
K
K
290-550 mm
K
K
K
540-1020 mm
K
K
570-1180 mm
K
MARATHON ® SW M42
•• Geniş set
•• Artık gerilme ile malzeme için
Boyutlar
mm
Inç
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
S = Standard diş
Diş sayısı (tpi)
5-8
30-60 mm
4-6
K
K
50-90 mm
3-4
2-3
1,4-2
1,0-1,4
0,75-1,25
K
K
K
90-150 mm
K
K
K
150-290 mm
290-550 mm
540-1020 mm
570-1180 mm
K = Kanca diş
Altta yer alan fotoğraf: MARATHON ® M42
PROFLEX ® M42
2
PROFLEX ® SW M42
•• Diş kırılmalarını önlemek için ekstra güçlü diş geometrisi
•• Ekstra geniş set
•• Atölye işlemleri için
•• İç gerilimli görece yüksek kirişler için
2
•• Profiller ve kirişler için
Boyutlar
mm
Inç
20 x 0,90
3/4 x 0,035
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
12-16
P
P
< 20 mm
8-11
P
P
P
10-40 mm
5-7
P
P
P
P
P
P
4-6
3-4
2-3
P
P
40-70 mm
50-90 mm
P
P
P
P
P
P
90-160 mm
P
P
P
P
P
160-310 mm
PROFLEX ® PREMIUM M42
Diş sayısı (tpi)
< 20 mm
P = İnce duvarlı profiller
Altta yer alan fotoğraf: PROFLEX ® M42
10-40 mm
< 20 mm
8-11
10-40 mm
5-7
4-6
40-70 mm
50-90 mm
3-4
P
P
P
P
P
90-160 mm
2-3
P
P
P
160-310 mm
PROFLEX ® PREMIUM SW M42
•• Azaltılmış ses seviyeleri için
•• Azaltılmış ses seviyeleri için
8-11
12-16
•• Kaplanmış versiyon
•• Artırılmış kesim performansı ve daha uzun servis ömrü için
12-16
Diş sayısı (tpi)
•• Artırılmış kesim performansı ve daha uzun servis ömrü için
Boyutlar
mm
Inç
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
Boyutlar
mm
Inç
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
5-7
40-70 mm
4-6
P
50-90 mm
3-4
P
P
P
P
P
90-160 mm
2-3
P
Boyutlar
mm
Inç
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
12-16
< 20 mm
8-11
10-40 mm
5-7
40-70 mm
4-6
50-90 mm
3-4
P
P
P
P
90-160 mm
2-3
P
P
P
160-310 mm
P
P
160-310 mm
P = İnce duvarlı profiller
Altta yer alan fotoğraf: PROFLEX ® PREMIUM SW M42
VECTOR ® M42
3
YENI: SKALAR ® M42
•• Performans gerektiren kullanım için
•• Taşlanmış diş geometrisi
•• Pasa ve asit-dirençli çelikler için (VA)
•• Yapı çelikleri, su verilmiş ve ısıl işlem görmüş çelikler,
takım çelikleri için (HV)
•• Üniversal kullanım için
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
HV
HV, VA
HV, VA
120-200 mm
2-3
HV, VA
HV, VA
HV
HV
200-340 mm
1,4-2
1,0-1,4
300-550 mm
500-1000 mm
0,75-1,25
700-1500 mm
0,7-1,0
950-3000 mm
GIGANT M42
®
•• Pasa ve asit-dirençli çelikler için (VA)
HV = Diş formu HV, VA = Diş formu VA
Altta yer alan fotoğraf: VECTOR ® M42
K
120-200 mm
1,8-2,5
K
K
K
K
200-340 mm
1,4-1,8
K
K
K
K
300-550 mm
1,2-1,6
1,0-1,4
0,7-1,0
K
K
K
400-700 mm
K
K
K
500-1000 mm
K
K
950-3000 mm
•• Artırılmış kesim performansı için
•• Daha uzun süreli takım ömrü
Diş sayısı (tpi)
120-200 mm
2,5-3,4
K
K
K
•• Yapı çelikleri, su verilmiş ve ısıl işlem görmüş çelikler, takım çelikleri için (HV)
3-4
Diş sayısı (tpi)
YENI: SKALAR ® PREMIUM M42
Boyutlar
mm
Inç
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Boyutlar
mm
inch
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
3
2-3
200-340 mm
1,4-2
HV
VA
HV, VA
HV, VA
HV
300-550 mm
1,0-1,4
HV
HV
500-1000 mm
0,75-1,25
HV
HV
700-1500 mm
0,7-1,0
HV
950-3000 mm
Boyutlar
mm
inch
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
2,5-3,4
K
K
K
120-200 mm
1,8-2,5
K
K
K
200-340 mm
1,4-1,8
1,2-1,6
1,0-1,4
0,7-1,0
K
K
300-550 mm
K
K
400-700 mm
K
500-1000 mm
950-3000 mm
K = Kanca diş
Altta yer alan fotoğraf: SKALAR ® PREMIUM M42
SELEKTA® GS M42
3
ECOFLEX ® M42
1
•• Temel/basit kesimler için
•• Optimal yüzey kalitesi için
•• Mükemmel kesim performansı için
Boyutlar
mm
inch
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 0,90
1-5/8 x 0,035
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
4-6
K
K
K
50-90 mm
3-4
K
K
K
K
K
K
90-150 mm
2-3
K
K
K
K
K
K
150-290 mm
1,4-2
K
K
K
K
K
290-550 mm
1,0-1,4
K
K
K
500-1000 mm
0,7-1,0
K
K
950-3000 mm
Boyutlar
mm
Inç
13 x 0,65
1/2 x 0,025
20 x 0,90
3/4 x 0,035
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
10-14
S
S
S
< 20 mm
8-12
S
S
S
S
10-30 mm
6-10
S
S
S
S
20-50 mm
5-8
4-6
3-4
S
S
S
K
K
K
K
K
K
K
30-60 mm
2-3
1,4-2
1,0-1,4
K
K
K
K
K
K
50-90 mm 90-150 mm 150-290 mm 290-550 mm 500-1000 mm
ECOFLEX ® NE M42
•• Demir dışı metaller için
•• Manuel operasyonlar için
Boyutlar
mm
Inç
20 x 0,90
3/4 x 0,035
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
Kontakt uzunluğu
K = Kanca diş
4
K
80-120 mm
Diş sayısı (tpi)
Ekstra geniş set
3
K
K
K
120-200 mm
2
K
200-400 mm
S = Standard diş, K = Kanca diş
Altta yer alan fotoğraf: ECOFLEX ® M42
KESİM MALZEMESİ X3000
MARATHON ® X3000
2
•• Standart ve özel kullanımlar için en uygun ürün portföyü
•• en uygun sürekli kullanım özelliklerine sahip karıştırılmış çelikten oluşan taşıyıcı bant
•• Modifiye edilmiş kesim malzemesi X3000 (WIKUS’a özel) yüksek sertlik ve mükemmel tokluğu ile
•• Kesici kenar da yüksek stabilite
•• Kesimi zor malzemeler ve özel alaşımlar için
•• S
olan kangallar
Şerit genişliği:
Diş formları:
K, HV, VA
Diş sayısı:
0,7-1,0 tpi’den 5-8 tpi’ye kadar
Diş seti tipleri:
SD
Kaliteler:
X3000: takr. 70 HRC, takr. 1000 HV
(45 HRC sertliğe kadar olan çelikler ve demir içermeyen metaller için)
Özel tasarımlar:
PW Şu ürün gruplarında mevcuttur:
SKALAR ® X3000, SELEKTA® GS X3000
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
5-8
K
30-60 mm
4-6
K
K
K
K
50-90 mm
3-4
K
K
K
K
K
90-150 mm
2-3
1,4-2
K
K
K
K
150-290 mm
K
K
290-550 mm
K = Kanca diş
VECTOR ® X3000
3
YENI: SKALAR ® X3000
3
•• Üniversal kullanımda işlenmesi güç materyaller için
•• Pasa ve asit- dirençli çelikler ve özel alaşımlar için (VA)
•• Taşlanmış diş geometrisi
•• Su verilmiş ve tavlanmış çelikler için (HV)
•• Performasyona bağlı kullanım için
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
HV
VA
HV, VA
120-200 mm
2-3
VA
HV, VA
HV
200-340 mm
1,4-2
300-550 mm
1,0-1,4
500-1000 mm
0,7-1,0
950-3000 mm
GIGANT ® X3000
Boyutlar
mm
inch
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
100 x 1,60
4 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
2,5-3,4
K
K
K
K
120-200 mm
1,8-2,5
K
K
K
K
200-340 mm
1,4-1,8
1,2-1,6
1,0-1,4
0,7-1,0
K
K
K
K
K
K
K
K
K
K
K
300-550 mm
400-700 mm
500-1000 mm
K
K
K
950-3000 mm
•• Pasa ve asit- dirençli çelikler ve özel alaşımlar için (VA)
•• Su verilmiş ve tavlanmış çelikler için (HV)
Boyutlar
mm
Inç
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
100 x 1,60
4 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
120-200 mm
HV = Diş formu HV, VA = Diş formu VA
Altta yer alan fotoğraf: GIGANT® X3000
2-3
200-340 mm
1,4-2
VA
HV, VA
HV, VA
VA
1,0-1,4
300-550 mm
500-1000 mm
VA
VA
HV, VA
0,7-1,0
HV, VA
HV
950-3000 mm
K = Kanca diş
SELEKTA® GS X3000
3
•• Performasyona bağlı kullanım için
K ARBÜR UÇLU
ŞERİT TESTERELER
•• Mükemmel kesim performansı için
Boyutlar
mm
inch
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
K = Kanca diş
•• özel kesilmiş ve veya ayarlanmış diş geometrileri ile mevcuttur
Diş sayısı (tpi)
4-6
K
K
K
3-4
K
K
K
K
50-90 mm
90-150 mm
2-3
K
K
K
K
K
K
1,4-2
150-290 mm
290-550 mm
K
K
K
K
1,0-1,4
•• kullanılan sert metallerin farklı sertlikleri ve birleşimleri sayesinde her kullanımda en
uygun sonuçlar
0,7-1,0
•• makinenin verimliliğini arttırmak için çok yüksek kesme gücü
K
K
K
500-1000 mm
•• en yüksek kesme gücü için kaplanmış Premium bantlar
K
K
950-3000 mm
•• Doğru kesim malzemesinin seçimi ile yüksek teknoloji ürünlerimizden uzun çalışma
süresi ve oldukça yüksek performans elde edin.
•• Maksimum 50 metreye kadar kangallar
Şerit genişliği:
Diş formları:
S, K, T, TSN
Diş sayısı:
Sabit:
1,25 tpi’den 4 tpi’ye kadar
Değişken: 0,7-1,0 tpi’den 3-4 tpi’ye kadar
Diş seti tipleri:
SD
Özel tasarımlar:
PW Şu ürün gruplarında mevcuttur:
DUROSET®, FUTURA®, FUTURA® PREMIUM, FUTURA® VA, FUTURA® PREMIUM VA
WIKUS KARBÜR UÇLU ŞERİT TESTERELER
DUROSET ®
2
FUTURA®
3
•• Düz-set versiyonu
•• Taşlanmış dört kenarlı dişler
•• Karbür paket içermeyen şerit testere makineleri için uygundur
•• Çelikte genel kullanımlar için
•• Çelikte genel kullanımlar için
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
K
K
K
K
120-200 mm
2-3
K
K
K
K
K
200-340 mm
1,4-2
1,0-1,4
0,7-1,0
K
K
K
300-550 mm
K
K
500-1000 mm
K
950-3000 mm
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
T
T
90-150 mm
DUROSET ® PREMIUM
FUTURA® PREMIUM
•• Yüksek kesim performansı için
Boyutlar
mm
Inç
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
120-200 mm
K = Kanca diş
Altta yer alan fotoğraf: DUROSET® PREMIUM
2-3
K
K
K
200-340 mm
1,4-2
K
K
K
300-550 mm
T
T
T
T
T
150-270 mm
1,4-2
1,0-1,4
0,85-1,15
T
T
T
T
T
270-550 mm
T
T
T
500-1000 mm
T
T
700-1500 mm
1,0-1,4
0,85-1,15
T
T
T
500-1000 mm
T
T
700-1500 mm
Diş sayısı (tpi)
3-4
2-3
1,0-1,4
K
K
500-1000 mm
0,7-1,0
K
950-3000 mm
Boyutlar
mm
Inç
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
T
90-150 mm
2-3
T
T
T
T
T
1,4-2
150-270 mm
270-550 mm
T
T
T
T
T = Trapez diş
Altta yer alan fotoğraf: FUTURA ® PREMIUM
YENI: TAURUS ®
1
•• Üniversal kullanım için
PROFIDUR ®
3
•• Kirişlerin ve profillerin yüksek performansla kesilmesi için
•• Çapaksız kesim için
•• Mükemmel yüzey kalitesi için
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
T
T
90-150 mm
2-3
T
T
T
150-270 mm
1,4-2
T
T
T
1,0-1,4
0,7-1,0
T
T
500-1000 mm
T
950-3000 mm
1,4-2
1,0-1,4
0,7-1,0
T
T
T
270-550 mm
T
500-1000 mm
950-3000 mm
270-550 mm
Boyutlar
mm
Inç
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
90-150 mm
2-3
T
T
T
150-270 mm
YENI: TAURUS ® PREMIUM
Boyutlar
mm
Inç
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
T = Trapez diş
Altta yer alan fotoğraf: TAURUS ®
Diş sayısı (tpi)
3-4
T
90-150 mm
2-3
T
T
T
150-270 mm
T = Trapez diş
FUTURA® VA
3
FUTURA® 718
3
•• Optimize edilmiş diş geometrisi
•• Yeniden şekillendirilmiş sırt formu
•• Pasa ve asit-dirençli çelikler için
•• Yüksek kesim performansı için
•• Isıya dirençli çelikler ve özel alaşımlar için
•• Nikel-temelli alaşımlar ve duplex çelikler için
Boyutlar
mm
Inç
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
90-150 mm
2-3
T
T
T
T
150-270 mm
1,4-2
1,0-1,4
0,85-1,15
T
T
T
T
T
270-550 mm
500-1000 mm
T
T
700-1500 mm
1,4-2
T
T
T
1,0-1,4
0,85-1,15
270-550 mm
500-1000 mm
Boyutlar
mm
Inç
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
2-3
T
T
T
T
1,4-2
T
T
T
T
150-270 mm
270-550 mm
1,0-1,4
T
T
500-1000 mm
FUTURA® PREMIUM VA
Boyutlar
mm
Inç
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
90-150 mm
T = Trapez diş
Altta yer alan fotoğraf: FUTURA ® PREMIUM VA
2-3
T
T
150-270 mm
T
T
700-1500 mm
T = Trapez diş
ECODUR ®
2
•• Çelik ve demir içermeyen metallerde üniversel uygulamalar
FUTURA® NE
3
•• Demir içermeyen metallerde yüksek kesim verimliliği
•• En iyi yüzey kalitesi için
•• Dökümhane uygulamaları ve alüminyum bloklar için
Boyutlar
mm
Inç
13 x 0,80
1/2 x 0,032
20 x 0,80
3/4 x 0,032
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
T
T
T
T
2-3
T
T
T
T
T
90-150 mm
150-270 mm
1,4-2
0,85-1,15
T
T
T
T
T
270-550 mm
T
550-1600 mm
•• Demir dışı metaller için
•• Manuel kesim uygulamaları için
3-4
T
90-150 mm
2-3
1,4-2
T
T
T
T
T
T
150-270 mm
270-550 mm
0,85-1,15
0,7-1,0
T
T
550-1600 mm
T
950-3000 mm
0,85-1,15
0,7-1,0
T
T
T
950-3000 mm
FUTURA® NE RS
•• Alüminyum bloklar için
•• Ekstra geniş set
T = Trapez diş, K = Kanca diş
Altta yer alan fotoğraf: ECODUR ®
Diş sayısı (tpi)
•• Azaltılmış kesim kanal genişliği
DUROSET ® NE
Boyutlar
mm
Inç
20 x 0,90
3/4 x 0,035
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
Kontakt uzunluğu
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
67 x 1,60
2-5/8 x 0,063
80 x 1,60
3-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
Ekstra geniş set
3
K
K
K
120-200 mm
2
Boyutlar
mm
Inç
41 x 1,30
1-5/8 x 0,050
54 x 1,30
2-1/8 x 0,050
54 x 1,60
2-1/8 x 0,063
80 x 1,10
3-1/8 x 0,042
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
90-150 mm
2-3
150-270 mm
1,4-2
T
T
T
270-550 mm
550-1600 mm
K
200-400 mm
T = Trapez diş
Altta yer alan fotoğraf: FUTURA® NE
ARION ® FG
S
FUTURA® SN
S
•• Yüksek performans şerit testere makinalarında maksimum kesim
performansı için kaplanmış şerit testere
•• Yüzey sertleştirilmiş iş parçaları için özel geometri
•• Küçük boyutlu parçaların seri üretimi için
•• Yüksek performans gerektiğinde
•• 65 HRC ye kadar olan çelikler için
•• Yapı çelikleri, su verilmiş ve ısıl işlem görmüş çelikler, takım çelikleri için
Boyutlar
mm
Inç
54 x 1,10
2-1/8 x 0,042
67 x 1,10
2-5/8 x 0,042
80 x 1,10
3-1/8 x 0,042
100 x 1,10
4 x 0,042
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
90-150 mm
2-3
T
T
T
T
150-270 mm
1,4-2
T
T
T
T
270-550 mm
1,0-1,4
0,7-1,0
T
T
500-1000 mm
T
950-3000 mm
1,4-2
1,0-1,4
0,7-1,0
T
T
T
270-550 mm
T
T
500-1000 mm
T
950-3000 mm
1,4-2
1,0-1,4
0,7-1,0
270-550 mm
500-1000 mm
950-3000 mm
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
TSN
TSN
TSN
40-150 mm
2-3
TSN
TSN
TSN
150-270 mm
ARION ® EG
Boyutlar
mm
Inç
54 x 1,10
2-1/8 x 0,042
67 x 1,10
2-5/8 x 0,042
80 x 1,10
3-1/8 x 0,042
100 x 1,10
4 x 0,042
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
T
90-150 mm
2-3
T
T
T
T
150-270 mm
ARION ® PG
•• Boru ve profiller için
Boyutlar
mm
Inç
54 x 1,10
2-1/8 x 0,042
67 x 1,10
2-5/8 x 0,042
Kontakt uzunluğu
T = Trapez diş
Altta yer alan fotoğraf: ARION ® FG
Diş sayısı (tpi)
3-4
T
T
90-150 mm
2-3
T
T
150-270 mm
TSN = Diş formu TSN
TCT ®
S
•• Yapı malzemelerinin işlenmesi için ayarlanmış sert metal şerit testere
TCTYRE ®
S
•• Tekerlekleri ayırmak için özel geliştirilmiş şerit testere
•• Aşındırıcı ve mineral malzemeler için
•• Grafit için
•• Kumlanmış dökme demir için
Boyutlar
mm
Inç
13 x 0,80
1/2 x 0,032
20 x 0,80
3/4 x 0,032
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
Kontakt uzunluğu
Diş sayısı (tpi)
4
S
S
S
80-120 mm
3
S
S, K
S, K
120-200 mm
2
1,25
K
K
K
200-400 mm
K
300-800 mm
Boyutlar
mm
Inç
27 x 0,90
1-1/16 x 0,035
34 x 1,10
1-3/8 x 0,042
41 x 1,30
1-5/8 x 0,050
54 x 1,60
2-1/8 x 0,063
Kontakt uzunluğu
Diş sayısı (tpi)
3-4
T
T
T
90-150 mm
2-3
T
T
T
T
150-270 mm
T = Trapez diş
WIKUS ELMAS ŞERİT TESTERELER
ELMAS
ŞERİT TESTERELER
DIAGRIT ® K
2
•• Kesintisiz kaplama
•• Küçük boyutlu malzemeler için
•• Elmas, en sert madde olarak, her türlü malzeme ve alaşımı kesme özelliğine sahiptir.
•• WIKUS için geliştirilmiş kiriş malzemelerinin özellikleri, ekstrem yüksek kesim süratlerinin gerektirdiği dayanıklılığa son derece uygundur.
•• DIAGRIT’in çok farklı bir takım kullanımları olduğundan, prensip olarak kullanım
danışmanlarımızla iletişime geçmenizi geçmenizi tavsiye ederiz. Uygulamalarınızda,
hangi farklı tanecik boyutlarını şerit testerelerin hangi boyutlarıyla kombine edebileceğinizi en rahat bu şekilde öğrenebilirsiniz.
Boyutlar
Boyutlar
Inç
3/8 x 0,020
1/2 x 0,020
1/2 x 0,025
5/8 x 0,020
3/4 x 0,020
3/4 x 0,032
1-1/16 x 0,020
1-1/16 x 0,028
mm
10 x 0,50
13 x 0,50
13 x 0,65
16 x 0,50
20 x 0,50
20 x 0,80
27 x 0,50
27 x 0,70
Uzunluğa göre kaynaklanmış şerit testeler
DIAGRIT ® K VA
Şerit genişliği:
10 mm’den 100 mm’e kadar
•• Paslanmaz çelikten üretilen taşıyıcı bant
Elmas kaplama:
kesintisiz (K), bölümlü (S), kesikli (U)
6 mm’den 30 mm’ye kadar olan diş aralıkları
Tane büyüklüğü:
D64, D91, D126, D151, D181, D252, D301, D356, D426, D501, D601
Uygulama alanları:
Silikon, cam, fiberglas, doğal taş
Opsiyonel:
Talebe göre alternatif boyutlar
Boyutlar
mm
13 x 0,50
20 x 0,50
27 x 0,50
Inç
1-1/16 x 0,035
1-3/8 x 0,042
1-5/8 x 0,020
1-5/8 x 0,032
1-5/8 x 0,050
2 x 0,035
2-1/8 x 0,042
mm
27 x 0,90
34 x 1,10
41 x 0,50
41 x 0,80
41 x 1,30
50 x 0,90
54 x 1,10
Boyutlar
Inç
1/2 x 0,020
3/4 x 0,020
1-1/16 x 0,020
mm
41 x 0,50
54 x 1,10
60 x 0,50
Inç
1-5/8 x 0,020
2-1/8 x 0,042
2-1/3 x 0,020
Tane büyüklüğü: D64, D91, D126, D151, D181, D252, D301, D356, D426, D501, D601
DIAGRIT ® S
2
DIAGRIT ® U
2
•• Dikdörtgen veya yarı-dairesel şekiller içerisindeki
segmented kaplama
•• Kısımsal kaplama
•• Büyük boyutlu malzemeler için
•• Orta boyutlu malzemeler için
Boyutlar
Boyutlar
Inç
3/8 x 0,020
1/2 x 0,020
1/2 x 0,025
5/8 x 0,020
3/4 x 0,020
3/4 x 0,032
1-1/16 x 0,020
1-1/16 x 0,028
mm
10 x 0,50
13 x 0,50
13 x 0,65
16 x 0,50
20 x 0,50
20 x 0,80
27 x 0,50
27 x 0,70
Boyutlar
Inç
1-1/16 x 0,035
1-3/8 x 0,042
1-5/8 x 0,020
1-5/8 x 0,032
1-5/8 x 0,050
2 x 0,035
2-1/8 x 0,042
mm
27 x 0,90
34 x 1,10
41 x 0,50
41 x 0,80
41 x 1,30
50 x 0,90
54 x 1,10
mm
10 x 0,50
13 x 0,50
13 x 0,65
20 x 0,50
20 x 0,80
27 x 0,70
27 x 0,90
34 x 1,10
Inç
3/8 x 0,020
1/2 x 0,020
1/2 x 0,025
3/4 x 0,020
3/4 x 0,032
1-1/16 x 0,028
1-1/16 x 0,035
1-3/8 x 0,042
Boşluk sayısı T
mm
6
8
8
8
8
12
12
20
Boyutlar
mm
41 x 0,50
41 x 0,80
41 x 1,30
50 x 0,90
54 x 1,10
80 x 1,10
100 x 0,90
100 x 1,10
Inç
1-5/8 x 0,020
1-5/8 x 0,032
1-5/8 x 0,050
2 x 0,035
2-1/8 x 0,042
3-1/8 x 0,042
4 x 0,035
4 x 0,042
Boşluk sayısı T
mm
20
20
20
20
20
12
12
12
DIAGRIT ® S VA
•• Paslanmaz çelikten üretilen taşıyıcı bant
Boyutlar
mm
13 x 0,50
20 x 0,50
27 x 0,50
Boyutlar
Inç
1/2 x 0,020
3/4 x 0,020
1-1/16 x 0,020
mm
41 x 0,50
54 x 1,10
60 x 0,50
Inç
1-5/8 x 0,020
2-1/8 x 0,042
2-1/3 x 0,020
WIKUS KARBON ÇELIĞI ŞERİT TESTERELER
K ARBON ÇELIĞI
ŞERİT TESTERELER
EXTRA
1
•• Düşük alaşımlı, orta çekme dayanımında çelikler için
•• Basit atölye işlemlerinden birleşik malzemelerin işlenimine kadar uygundur
•• Sertleştirilmiş diş uçları ve son derece esnek şerit gövdeleri güvenilirliği yükselten faktörlerdir.
•• S
olan kangallar
Şerit genişliği:
Diş formları:
L, S, K
Diş sayısı:
3 tpi’den 24 tpi’ye kadar
Diş seti tipleri:
SD, WS, GS
Boyutlar
mm
Inç
8 x 0,65
5/16 x 0,025
10 x 0,65
3/8 x 0,025
13 x 0,65
1/2 x 0,025
16 x 0,80
5/8 x 0,032
20 x 0,80
3/4 x 0,032
6
S
S
S
S
S
Diş sayısı (tpi)
SD
4
L
S,L
S,L
S
S,L
3
L
L
L
L
L = Lückenzahn, S = Standard diş
DIAMANT
2
JET
S
•• Eriterek kesmede kullanım için
•• Düşük alaşımlı, orta çekme dayanımında çelikler için
•• Kalınlığı 30 mm’ye kadar olan çelikler için
•• Kompozit malzemeler için
Boyutlar
mm
Inç
5 x 0,40
3/16 x 0,016
5 x 0,65
3/16 x 0,025
6 x 0,40
1/4 x 0,016
6 x 0,65
1/4 x 0,025
8 x 0,65
5/16 x 0,025
10 x 0,65
3/8 x 0,025
13 x 0,65
1/2 x 0,025
16 x 0,50
5/8 x 0,020
16 x 0,65
5/8 x 0,025
16 x 0,80
5/8 x 0,032
20 x 0,80
3/4 x 0,032
25 x 0,90
1 x 0,035
Diş sayısı (tpi)
18
S
S
14
S
S
S
S
S
S
10
SD
8
WS
6
4
3
S
S
S
S
S
S
S
S
S
S
S
S
S
S
S
S
S
K
K
K
K
K
K
K
K
K
K
K
K
K
S
K
K
K
K
K
K
K
K
24
S
S
14
S
S
S
S
GS
4
K
K
Boyutlar
mm
Inç
10 x 0,65
3/8 x 0,025
16 x 0,80
5/8 x 0,032
20 x 0,80
3/4 x 0,032
25 x 0,90
1 x 0,035
SD
14
S
10
Diş sayısı (tpi)
RL
8
6
GS
4
S
S
S
S
S
S
S
S
S = Standard diş
ŞERİT TESTERE SEÇİMİ
1. Şerit uzunluğu
Şerit ölçüsü, yerleştirilmiş
şerit testere makinesine bağlıdır - WIKUS şerit testereler için şerit testere
ölçülerine uygun piyasada bulunan şerit
testere makinelerini içeren interaktif
genel bakışı internet sayfamızda bulabilirsiniz: www.wikus.com
2. Şerit genişliği
•• Yatay makineler: Üretici firmanın verdiği şerit genişliği spesifikasyonları
•• Dikey makineler: daha büyük şerit genişliği varyasyonları mümkündür; bkz.
üretici verileri
•• Şerit genişliği: şerit genişliği ne kadar
büyük olursa, şerit testerenin stabilitesi o kadar artar
•• Şekil kesme: en küçük kesilecek
yarıçap, şerit genişliğini sınırlar
4. Diş aralığı
Kesilecek malzemenin genişliği, diş hatvesinin seçimindeki en önemli değişkeni
temsil eder. Kesilecek materyal ve seçilmiş olan şerit testerenın türü de doğru
hatvenin tercih edilmesinde rol oynar.
WIKUS’un sunduğu herbir ürünün bulunduğu tabloda farklı kesme boylarını en
alt ve en üst limitleriyle bulabilirsiniz. Bu
tabloda biz tavsiye ettiğimiz diş hatvesini
belirtiyoruz.
Kenardaki tablo dolu malzemelerin sabit
hatvede kesimi için uygun diş hatvesini
belirlemek için kullanılır.
Sabit
diş ayısı
tpi
Testere temas yüzey uzunluğu
(mm)
en düşük
en yüksek
mm
20
40
60
80
100
120
150
200
300
400
500
600
700
800
900
1000
1500
24
6
2
14
14
14
14
14
14
10-14
10-14
8-12
8-12
6-10
6-10
5-8
5-8
5-8
5-8
5-8
18
10
3
14
14
10-14
10-14
10-14
10-14
8-12
8-12
6-10
6-10
5-8
5-8
5-8
4-6
4-6
4-6
4-6
14
15
4
14
14
10-14
10-14
8-12
8-12
8-12
8-12
5-8
5-8
4-6
4-6
4-6
4-6
4-6
4-6
3-4
10
15
30
5
14
10-14
10-14
10-14
8-12
8-12
8-12
6-10
5-8
5-8
4-6
4-6
4-6
4-6
3-4
3-4
3-4
8
30
50
6
14
10-14
10-14
8-12
8-12
8-12
8-12
5-8
5-8
4-6
4-6
4-6
3-4
3-4
3-4
3-4
3-4
6
50
80
8
14
10-14
8-12
8-12
8-12
6-10
6-10
5-8
4-6
4-6
4-6
3-4
3-4
3-4
3-4
2-3
2-3
4
80
120
10
8-12
6-10
6-10
6-10
5-8
5-8
4-6
4-6
4-6
3-4
3-4
3-4
3-4
2-3
2-3
2-3
3
120
200
12
8-12
6-10
6-10
5-8
5-8
4-6
4-6
4-6
3-4
3-4
3-4
3-4
2-3
2-3
2-3
2-3
2
200
400
15
8-12
6-10
5-8
5-8
4-6
4-6
4-6
3-4
3-4
3-4
2-3
2-3
2-3
2-3
2-3
2-3
1,25
300
800
20
6-10
5-8
4-6
4-6
4-6
3-4
3-4
3-4
2-3
2-3
2-3
2-3
2-3
2-3
2-3
4-6
4-6
4-6
3-4
3-4
3-4
2-3
2-3
2-3
2-3
2-3
2-3
2-3
1,4-2
3-4
3-4
3-4
2-3
2-3
2-3
2-3
2-3
2-3
1,4-2
1,4-2
1,4-2
2-3
2-3
2-3
2-3
2-3
1,4-2
1,4-2
1,4-2
1,4-2
1,4-2
2-3
2-3
1,4-2
1,4-2
1,4-2
1,4-2
1,4-2
1,4-2
1,4-2
2-3
1,4-2
1,4-2
1,4-2
1,4-2
1,0-1,4
1,0-1,4
1,0-1,4
1,4-2
1,4-2
1,4-2
1,0-1,4
1,0-1,4
1,0-1,4
0,75-1,25
1,4-2
1,0-1,4
1,0-1,4
1,0-1,4
1,0-1,4
1,0-1,4
0,75-1,25 0,75-1,25 0,75-1,25
1,0-1,4
0,75-1,25 0,75-1,25
0,7-1,0
0,75-1,25 0,75-1,25
0,7-1,0
30
50
75
Borular kesilirken; dış çap ve duvar kalınlığı uygun diş hatvesinin seçilmesinde
belirleyici parametrelerdir.
Lütfen bizim önerilerimiz için karşıda
gösterilen tabloya bakınız.
Boru kesimi
Boru dış çapları (mm) / Diş sayısı tpi cinsinden
s
6. Ayarlama türleri
Daha detaylı bilgi için sonraki sayfaya
bakınız.
100
150
200
250
300
350
3. Kesme malzemesi
WIKUS dört ana grupta kesme malzemelerini sunar:
•• Bimetal (HSS)
•• Karbür
•• Elmas
•• Takım çeliği
Kesme malzemesinin belirlenmesinde
ayırmak istenilen malzemenin işlenebilirliği
önemlidir.
5. Diş şekli
Farklı diş şekillerimizin, kesme malzemelerimiz ve şerit ölçülerimiz ile mükemmel
kombinasyonu sayesinde, en yüksek
işlenebilirlik sağlanır
400
450
500
0,75-1,25 0,75-1,25
0,7-1,0
0,7-1,0
0,7-1,0
s = duvar kalınlığı
İki veya daha fazla boru yanyana kesilecekse çizelgedeki değerleri duvar
kalınlığını (s) 2’yle çarparak kullanınız.
DİŞ FORMLARI
Atlayan dişler (L)
DİŞ SETİ TİPLERİ
Dişlerin gövdeden sağa ve sola doğru çıkıntı yapmaları olarak tanımlanan diş seti ile serbest kesme
işlemi sağlanmaktadır.
Standard diş (S)
Standart set (SD)
Tarak açısı 0°; nerelerde kullanıldığı:
Tarak açısı 0°; nerelerde kullanıldığı:
•• esnek malzemeler (alüminyum ve ağaç);
yalnızca karbon çeliğinde mümkün
••
••
••
••
••
İnce duvarlı profiller (P)
••
••
••
••
içi boş ve açılı profiller
çelik kirişler
demet ve katmanlı kesimler
titreşim hassasiyeti olan uygulamalar
Diş formu HV
Tarak açısı: pozitif; nerelerde kullanıldığı:
•• genel amaçlı kullanım
•• karbon içeriği olan, demir içermeyen metal ve çelikler < %0,8
•• profiller ve katı malzeme
Dalgalı set (WS)
Kanca diş (K)
pozitif
••
••
••
••
yüksek kesme oranları
katı malzeme
kısa talaşlı malzemeler
tavlanmış çelik
Trapez diş (T)
Kesme geometrisi trapezimsi
•• yüksek kesma oranları
•• en iyi yüzey kalitesi
4 ile 18 ZpZ arası diş aralığı bölümüne sahip
şerit testereler için grup ayarlama ile daha iyi
üst yüzey kalitesi elde edilir
Diş formu VA
pozitif
Tarak açısı: pozitif ve dişlerin tanımlanmış
farklılığı; kullanım:
Dişleme aralığı
Üniversal olarak çelik, döküm ve sert demir
dışı metallerde, 5 mm’den kalın kesme
kalınlıkları için kullanılabilir. Sabit diş aralığı:
ayarlama düzeni sol / sağ / düz
Değişken diş aralığı: Aralık başına en az bir
diş konumlanmadan, aralıkta geriye kalan
dişler periyodik olarak sol / sağ ya da ters
sırada konumlanmalıdır.
pozitif
kısa talaşlı malzemeler
yüksek karbon içerikli malzemeler
takım çeliği ve dökme demir
küçük kesit alanlı malzemeler
ince duvarlı profiller
Grup set (GS)
ekstrem pozitif
5 mm’ye kadar sac, ince duvarlı boru ve
profil agibi malzemelerde dalgalı ayarlamayı
tavsiye ederiz
Tarak açısı: ekstrem pozitif ve dişlerin tanımlanmış farklılığı; kullanım:
••
••
••
••
••
yüksek kesme oranları
katı malzeme
uzun talaşlı malzemeler
pasa ve aside dayanıklı çelikler
süper alaşımlar
DIŞ SAYISI (Tz )
Diş sayısı (tpi) inç başına düşen dişlerin sayısı olarak tanımlanır. 1 inç 25,4 mm’dir.
Bir diş geçirme aralığı içerisinde, eşit diş mesafesi ile sabit diş aralığı örn. 2 Zpz ve farklı diş mesafesi
ile değişken diş aralığı olarak ayırt edilir.
Diş formu TSN (Trapez diş)
Örn. 2-3 ZpZ gibi değişken diş aralıkları iki parametre ile belirlenir: Diş geçirme aralığında maksimum
diş mesafesi 2 ZpZ ve minimum diş mesafesi 3 ZpZ‘dir.
negatif
mit kleinem
Pömpel
an der
Tarak açısı: negatif; nerelerde
kullanıldığı:
Spitze
;)
•• endüklemeli sertleştirilmiş miller
mit kleinem
Pömpel an der
Spitze ;)
Sabit
Değişken
Min.
Maks.
•• 62 HRC sertliğe kadar olan sertleştirilmiş
çelikler, sert mangan çeliği, sert krom
levha kaplamalı iş parçaları
•• 300 mm’ye kadar olan çaplar
Dişleme aralığı
YENİ TESTERE İLE İLK KESİM
İLETİŞİM
Çok küçük kenar yarıçaplı keskin kesme kenarları, yüksek kesme kabiliyeti ve dayanma ömrü için en uygun koşullardır. Bu,
şerit testerenin doğru kullanımı ile sağlanır, bkz. üst resimler:
CUSTOMER CENTER
1.çok küçük kenar yarıçaplı yeni kesme kenarı
2.doğru kesim sayesinde elde edilen en uygun kesme kenarı
3.usulüne uygun olmayan kullanım durumunda kesme kenarında mikro yarıklar oluşur
Satış Öncesi
İLK KULLANIMDAN ÖNCE:
•• Fiyat sorgulaması/ teklifler
•• Teklifinizle ilgili sorular
•• Müşteri verisinin girişi/değişikliği
GURUP GENEL MERKEZİ
Tel.: +49 (5663) 500 0
Faks: +49 (5663) 500 57
E-Mail: [email protected]
•• Şerit gerilimi 300 N/mm2’de olmalıdır
•• Soğutma maddesinin yağ miktarı bir el frektometresi yardımı ile kontrol edilmeli ve uygun seviyede tutulmalıdır
•• Soğutma maddesinin tavsiye edilen yağ miktarını, kesme verileri kartında ya da ParaMaster® 3.0’da bulabilirsiniz
Tel.: +49 (5663) 500 222
Faks: +49 (5663) 500 380
Dünya çapında iletişim
Sipariş Masası
www.wikus.com
KARBÜR UÇLU ŞERİT TESTERELER
•• doğru kesme ve öne itme hızı (örn. WIKUS bimetal kesme
verileri kartı ile), kullanılan malzeme ve kesme malzemesinin
boyutları doğrultusunda belirlenmelidir
•• doğru kesme ve öne itme hızı (örn. WIKUS sert metal kesme verileri kartı ile), kullanılan malzeme ve kesme malzemesinin boyutları doğrultusunda belirlenmelidir
•• önemli: yeni şerit testere ilk kullanımda yakl. % 100 kesme
hızı (m/dak) ve yakl. % 50 öne itme hızı (mm/dak) ile kullanılmalıdır
•• önemli: yeni şerit testere ilk kullanımda yakl. % 75 kesme
hızı (m/dak) ve yakl. % 50 öne itme hızı (mm/dak) ile kullanılmalıdır
•• çok önemli: yeni şerit testereleri titreşim ve sallanım seslerine eğilimli olabilir -yardım: kesme hızının (m/dak) bir daha
az miktarda düşürülmesi
•• küçük işlenen parçalarda kesme malzemesi üst yüzeyinin yakl. 300 cm²'si kullanım için işlenmelidir
•• büyük işlenen parçalarda kullanım için yakl. 15 dakikalık bir süre tavsiye edilir
•• büyük işlenen parçalarda kullanım için yakl. 15 dakikalık birv
WIKUS web sayfasındaki Servis İletişim katerogisinde ticari
ve teknik iletişimden sorumlu bölgesel iletişim detaylarını
bulabilirsiniz.
•• Siparişin girilmesi/siparişlerin alınması
•• Siparişin/siparişlerin teyit edilmesiyle ilgili sorgulamalar
Tel.: +49 (5663) 500 100
Faks: +49 (5663) 500 310
Satış Sonrası
•• Siparişinizin teslim durumuyla ilgili sorgulama
•• Siparişlerinizle ilgili şikayetleriniz
Tel.: +49 (5663) 500 555
Faks: +49 (5663) 500 390
WIKUS tarafından geliştirilen bimetal ve sert metal şerit testereler için kesme verileri kartları pratik yardım sunar.
Ya da çok sayıda fonksiyonu bulunan ParaMaster® 3.0 WIKUS online kesme verileri programını kullanabilirsiniz.
Diğer bilgiler için sayfa 5‘e bakın ya da doğrudan www.paramaster.de sitesine kaydolun
WIKUS-Sägenfabrik
Wilhelm H. Kullmann GmbH & Co. KG
Melsunger Str. 30
34286 Spangenberg, Almanya
Tel.: +49 5663 500-0
Faks: +49 5663 500-57
www.wikus.com
[email protected]
© WIKUS-Sägenfabrik.
Tüm haklar saklıdır. Kısmen de olsa basılıp dağıtılması yasaktır.
Verilen tüm bilgiler sorumluluk dahilinde değildir. Özenle ve
düzenli olarak yapılan kontrole rağmen WIKUS, sunulan bilgilerin
eksiksizliği, doğruluğu veya güncelliği bakımından sorumluluk
üstlenmez. Resimler orijinalden farklı olabilir. Teslimat programı
baskıdan sonra farklı olabilir. Almanya‘da, 2015-08-24 tarihinde
basılmıştır
Yenilikçi hassas aletler
Spangenberg, Almanya‘da
geliştirilmiş ve imal edilmiştir.

şerit testereler şerit testereler

Transkript

Benzer belgeler

Diş macunu ile kilo verme: Nürnbergli bir diş hekimi

ŞERİT TESTERELER - Kesici Takım Evi

Dentsply ADAPAZARI Eğitim Programı

çocuklarınız için

ENIGMA VAKA ÇALIŞMASI

ortodonti

Ortodonti Nedir - Düş Hekimi Yalçın Ergir
